Van điều khiển khí nén

Chuyên cung cấp van điều khiển khí nén chính hãng | Giá rẻ | Mẫu mã đẹp | Chất lượng cao | Bảo hành 12 tháng

I. Van điều khiển khí nén được gọi là gì?

Van điều khiển khí nén hay (Pneumatic control valve) đây là môt dòng van hoạt động dựa vào áp lực của khí nén cấp vào bên trong đầu điều khiển để tạo ra quá trình đóng, mở van giúp cho van hoạt động một cách dễ dàng, không tốn sức người.

Van điều khiển khí nén có nhiều các dạng khác nhau như van bi điều khiển khí nén, van bướm điều khiển khí nén, van cầu điều khiển khí nén, van cầu điều khiển khí nén, van y xiên điều khiển khí nén, mỗi loại có một hình dạng hình dáng khác nhau và được làm từ các loại chất liệu inox, thép, gang, đồng, nhựa,… phù hợp cho nhiều đường ống nước, khí, hơi, xăng dầu, hoá chất, dung dịch,…

Sản phẩm van điều khiển khí nén được nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Trung Quốc,… đầy đủ các kích cỡ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600,… với mức giá thành ưu đãi nhất thị trường. Liên hệ tới Hotline: 0965.660.836 để được đội ngủ nhân viên bên chúng tôi hỗ trợ trực tiếp.

II. Cấu tạo các dạng van điều khiển khí nén

Van điều khiển khí nén được cấu tạo gồm hai bộ phận chính gồm: bộ điều khiển khí nén, thân van cơ.

2.1. Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận điều khiển hoạt động của van, chúng có hai dạng chính là tác động đơn và tác động kép, bên ngoài lớp vỏ bộ điều khiển điện được làm bằng chất liệu hợp kim nhôm cao cấp, chống rỉ, bên trong chúng có trục, lò xo, bánh răng, piston.

Bộ điều khiển khí nén có thể lắp cho nhiều dạng van khác nhau như van bi, van cầu, van cổng, van bướm, van dao,…

2.2. Cấu tạo phần thân van cơ

Thân van cơ là bộ phận gắn với đầu khí nén, chúng kết nối trực tiếp với đường ống theo nhiều dạng mặt bích, lắp ren, rắc co, nối hàn, lug, wafer,… là bộ phận cho dòng lưu chất đi qua và ngăn chặn chúng lại. Thân van cơ có nhiều kiểu van bi, van cầu, van bướm, van dao,… chúng được chế tạo từ nhiều dạng chất liệu khác nhau inox, thép, gang, đồng, nhựa và có đa dạng kích cỡ 15A – 600A phù hợp cho nhiều đường ống.

III. Chức năng van điều khiển khí nén

Van điều khiển khí nén dùng để đóng, mở bằng khí nén, thay thế các bộ chuyển động cơ học tay gạt, tay quay, tay vặn.

Van điều khiển khí nén khi được cấp khí vào bộ điều khiển, áp lực khí nén khi đi vào sẽ làm piston di chuyển khiến cho bánh răng bên trong chuyển động quay tròn theo một góc 90 độ tạo ra quá trình mở van. Khi khí nén cấp vào một lần nữa, áp lực khí nén đẫy piston quay về với vị trí ban đầu van đóng lại.

IV. Catalogue van điều khiển khí nén

4.1. Catalogue van bi điều khiển khí nén

4.2. Catalogue van bướm điều khiển khí nén

4.3. Catalogue van cầu điều khiển khí nén

4.4. Catalogue van dao điều khiển khí nén

V. Ưu điểm nhược điểm van điều khiển khí nén

5.1. Ưu điểm

• Ưu điều khiển khí nén: có nhiều kiểu loại van cổng, van bi, van bướm, van cầu,…
• Ưu điều khiển khí nén: tốc độ đóng mở nhanh, chỉ mất từ 1 – 2 giây cho một tru trình
• Ưu điều khiển khí nén: thay thế sức người, điều khiển hoàn toàn tự động
• Ưu điều khiển khí nén: đảm bảo độ kién cao, khả năng chống ăn mòn cực tốt
• Ưu điều khiển khí nén: chi phí rẻ hơn nhiều so với dòng van điều khiển điện
• Ưu điều khiển khí nén: thân van có nhiều kiểu loại, lắp đặt cho nhiều dạng đường ống
• Ưu điều khiển khí nén: sử dụng hoàn toàn bằng năng lượng khí nén cấp vào để đóng, mở van
• Ưu điều khiển khí nén: an toàn khi sử dụng, không bị chập, cháy nổ như dòng van diều khiển điện
• Ưu điều khiển khí nén: đa dạng xuất xứ, nhiều lựa chọn với nhiều mức giá khác nhau

5.2. Nhược điểm

Một số những chú ý chúng ta cần lưu ý khi sử dụng van điều khiển khí nén:

• Khi lượng khí nén đi vào quá ít van không thể hoạt động được
• Do phải hoạt động liên tục nên tuổi thọ kém hơn so với các dòng van điện.

VI. Ứng dụng van điều khiển khí nén

Dưới đây là một số ứng dụng van điều khiển khí nén:

• Ứng dụng van điều khiển khí nén: lắp đặt ở những nơi có lượng áp xuất cao, nhiệt độ cao
• Ứng dụng van điều khiển khí nén: lắp đặt ở các hệ thống cấp thoát nước, xử lý nước thải
• Ứng dụng van điều khiển khí nén: lắp đặt trong các nhà máy đồ uống, nước giải khát, nước ngọt
• Ứng dụng van điều khiển khí nén: lắp đặt ở trong các hệ thống khí nén, khí hơi, dung dịch, hoá chất
• Ứng dụng van điều khiển khí nén: lắp đặt trong đường ống chế biến thực phẩm, dược phẩm nước giải khát, nước ngọt, rượu bia, thuốc men
• Ứng dụng van điều khiển khí nén: lắp đặt cho hệ thống điều hoà khí, chiler, quạt gió
• Ứng dụng van điều khiển khí nén: lắp đặt trong nhà máy đóng tàu, khai thác khoáng sản, xi măng, bột đá.

VII. Các loại van điều khiển khí nén

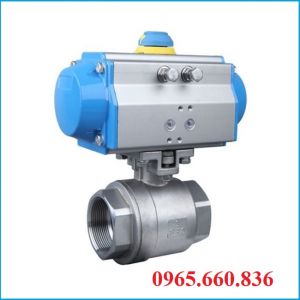

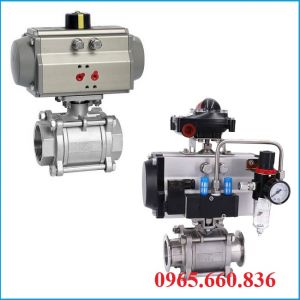

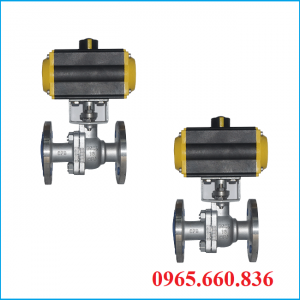

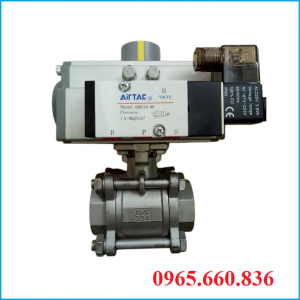

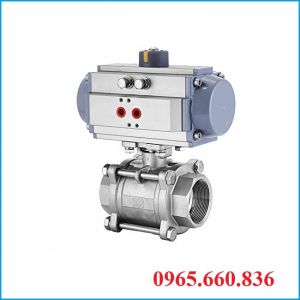

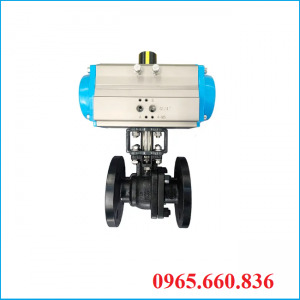

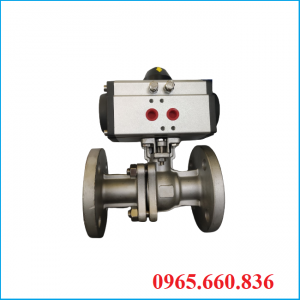

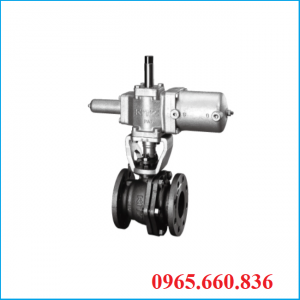

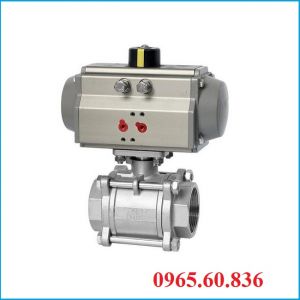

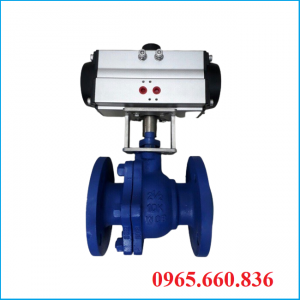

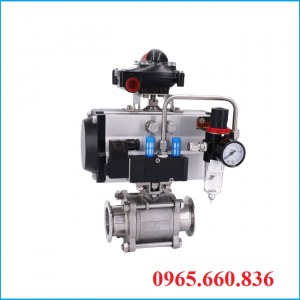

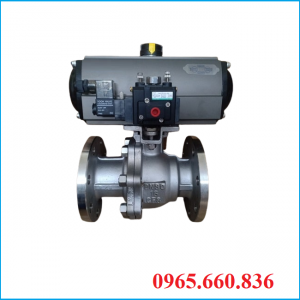

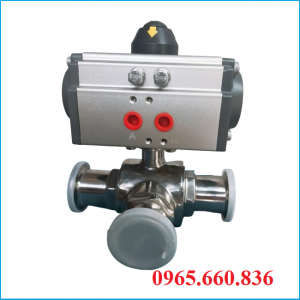

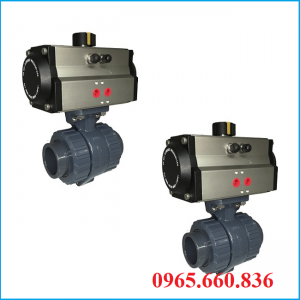

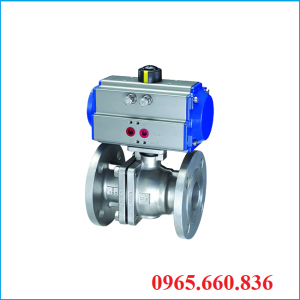

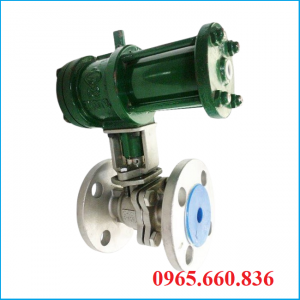

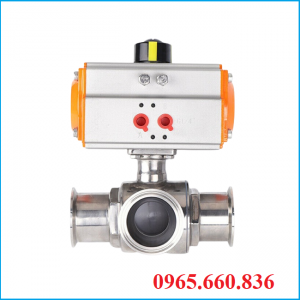

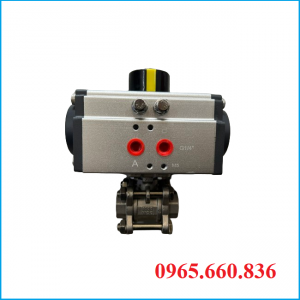

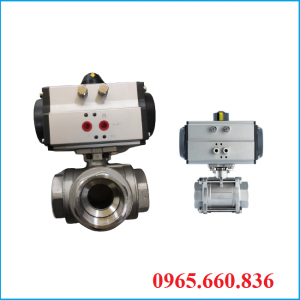

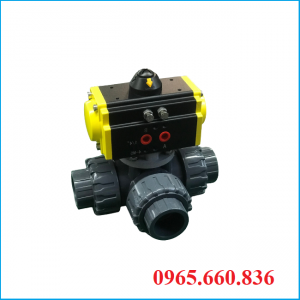

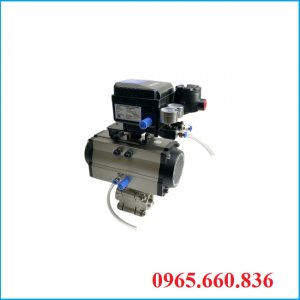

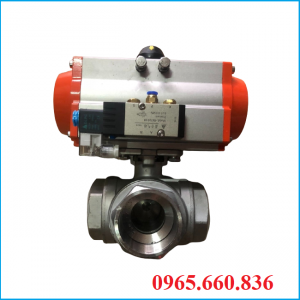

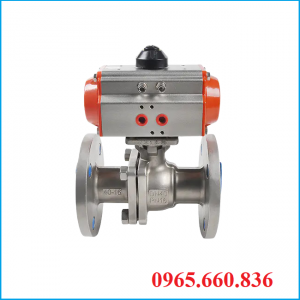

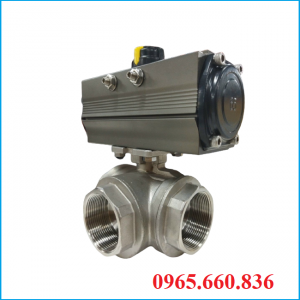

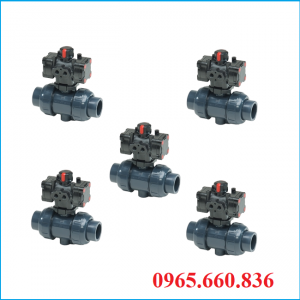

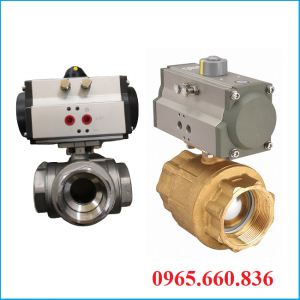

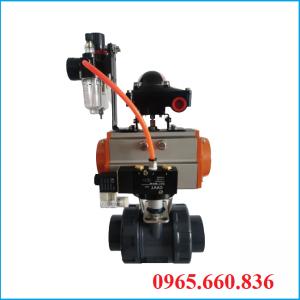

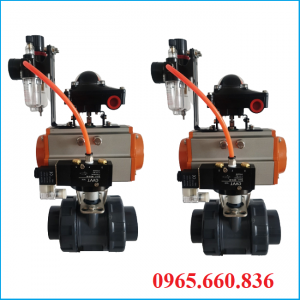

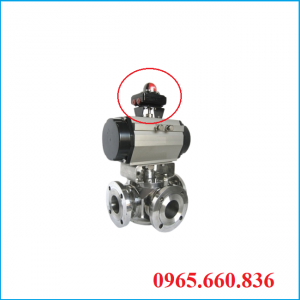

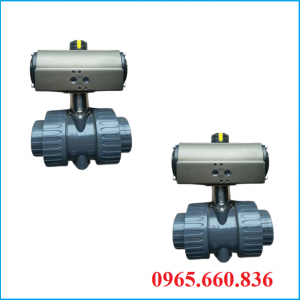

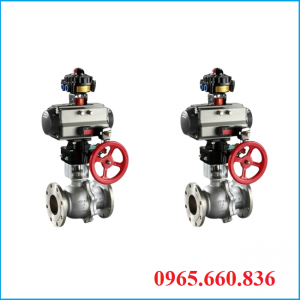

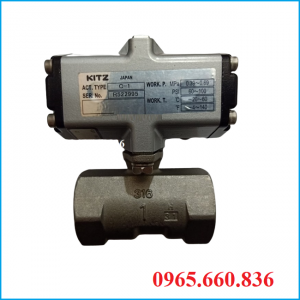

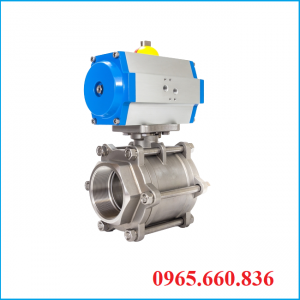

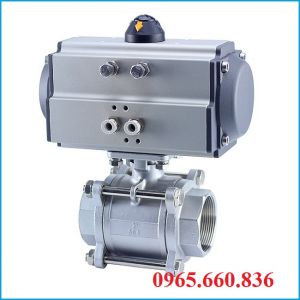

7.1. Van bi điều khiển khí nén

Van bi điều khiển khí nén là dòng van bi công nghiệp thông dụng, chúng được thay thế các bộ chuyển động tay gạt, tay quay và lắp bằng đầu khí nén để vận hành đóng, mở tự động. Chức năng chính dùng để đóng mở, điều tiết lưu lượng dòng chảy theo ý muốn, ngoài ra van còn cho khả năng chịu được nhiệt độ cao, áp lực lớn rất tốt, thích hợp lắp đặt trong nhiều môi trường nước, khí, hơi, dung dịch, hoá chất,…

• Kích cỡ van: DN15 – DN200
• Vật liệu chế tạo: inox 201, inox 304, inox 316, thép WCB, thép A216, gang cầu, gang sám, nhựa UPVC, nhựa CPVC, nhựa PP
• Chất liệu đầu khí: hợp kim nhôm
• Dạng van bi: 2 ngã, 3 ngã
• Áp lực đầu khí: 2bar – 8bar
• Kiểu kết nối: ren, mặt bích
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Gioăng làm kín: cao su Teflon, EPDM
• Dạng đầu khí: tác động đơn, tác động kép
• Nhiệt độ sử dụng: -10 độ C – 450 độ C tuỳ từng chất liệu
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dầu, gas, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Italia
• Bảo hành: 12 tháng

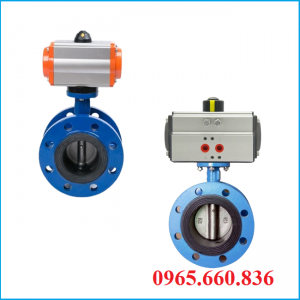

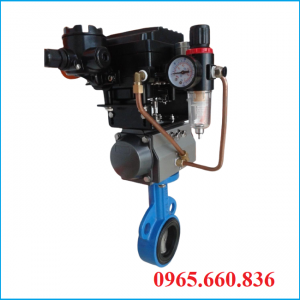

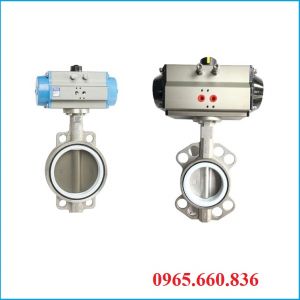

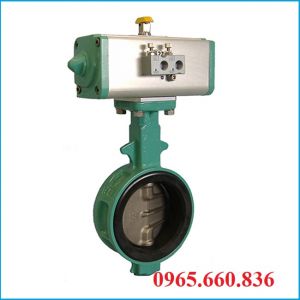

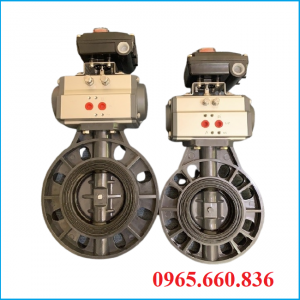

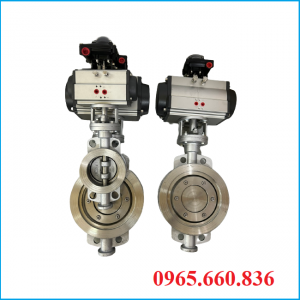

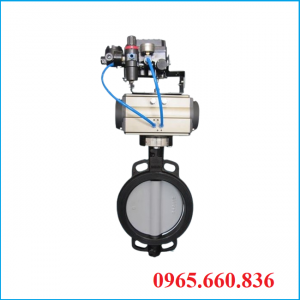

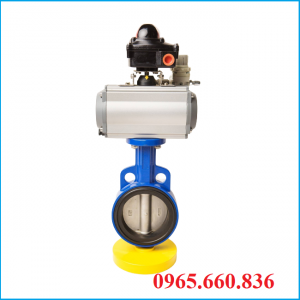

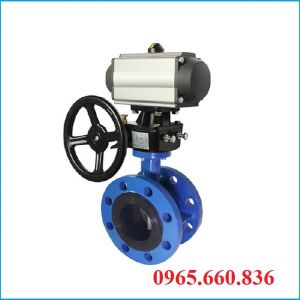

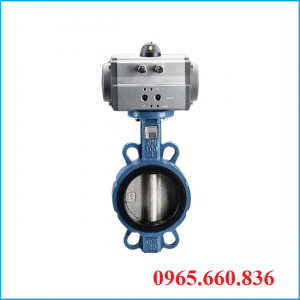

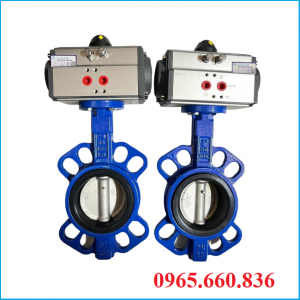

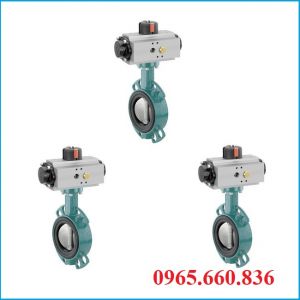

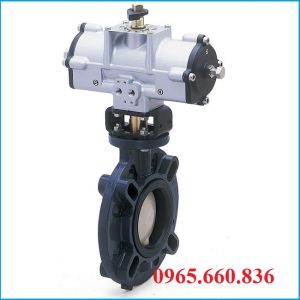

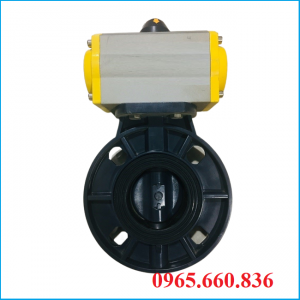

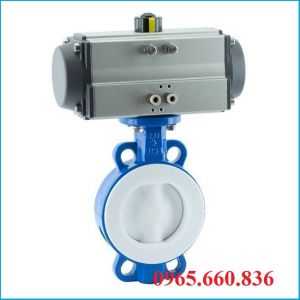

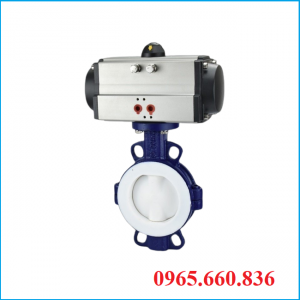

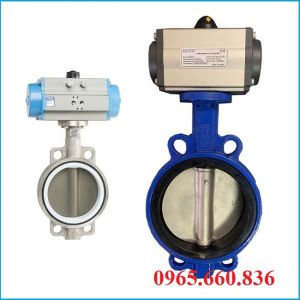

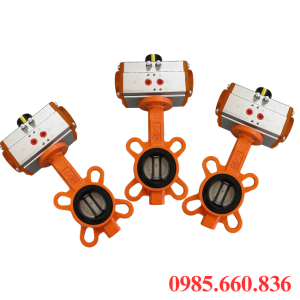

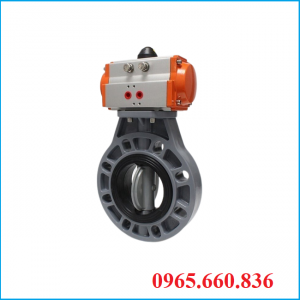

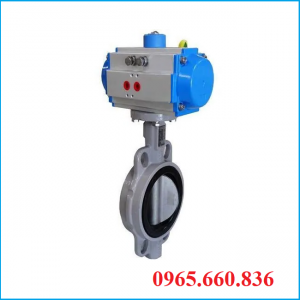

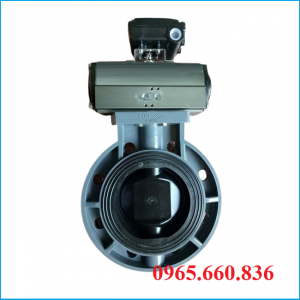

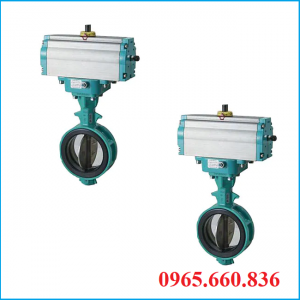

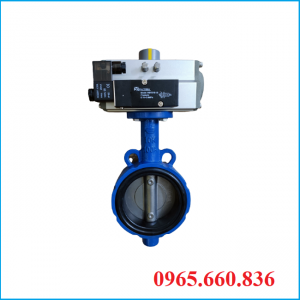

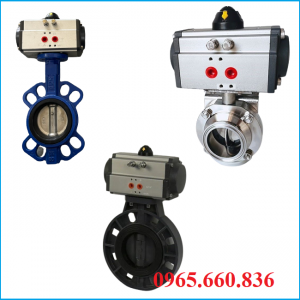

7.2. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là một kiểu van có thiết kế dạng cánh bướm, chúng có thiết kế khá đơn giản gồm các bộ phận thân van, trục van, đĩa van, gioăng làm kín, bộ điều khiển khí nén,… chức năng đóng mở của van hoàn toàn đơn giản, khi cấp khí nén vào bên trong đầu khí làm pistong quay lúc này tạo thành một lực momen xoắn khiến cho bánh răng quay theo, phần trục van bướm găn với đầu khí quay một góc 90 độ làm cho đĩa van mở ra, khi cấp khí lần hai sang lỗ đóng van đóng lại, ngăn chặn toàn bộ dòng lưu chất.

• Kích thước sản phẩm: DN40 – DN1000
• Chất liệu chế tạo: nhựa UPVC, nhựa CPVC,  inox 304, inox 316, thép WCB, thép A216, gang GG20, 40
• Kiểu thân van: dạng cánh bướm
• Chất liệu gioăng: cao su Teflon, EPDM, FTFE
• Dạng tác động: tác động đơn, tác động kép
• Kết nối: Mặt bích, Wafer, Lug, Clamp
• Tiêu chuẩn mặt bích: JIS 10K, PN10, PN16, DIN, ANSI
• Áp suất đầu khí: 2bar – 8bar
• Áp lực sử dụng: PN10, PN16, PN25
• Nhiệt độ làm việc: -20 độ C – 200 độ C
• Môi trường sử dụng: nước, khí, hơi, dầu, dung dịch, hoá chất
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc, Malaysia,…
• Bảo hành: 12 tháng

7.3. Van cầu điều khiển khí nén

Van cầu điều khiển khí nén là dòng van có phần thân van cầu được chế tạo bằng các dạng vật liệu inox, thép, gang,… van này cho khả năng chuyên sử dụng để điều tiết lưu lượng của dòng chảy, do lối thiết kế của chúng không cho dòng chảy đi thẳng như các dòng van bi, van bướm chính vì thế chúng cho khả năng điều tiết lưu lượng cực kì chính sác và dòng chảy đi qua ổn định.

• Chất liệu thân van: inox 304, inox 316, thép A105, thép A216, gang dẻo
• Kích cỡ ống: DN21 – DN1000
• Cấu tạo trục: thép không rỉ
• Cấu tạo đệm: Teflon, PTFE
• Dạng kết nối: mặt bích, nối ren, nối hàn
• Dạng điều khiển: on/off hoặc tuyến tính
• Tiêu chuẩn: JIS, BS, ANSI
• Nhiệt độ làm việc: - 10 độ C – 450 độ C tuỳ từng chất liệu
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước, dầu nóng, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia, Italia
• Bảo hành: 12 tháng

7.4. Van dao điều khiển khí nén

Van dao điều khiển khí nén là một dòng van được chế tạo phần van dao mỏng, dẹp chức năng nâng đĩa lên và hạ xuống để đóng mở vì thế chúng cho khả năng ngăn chặn dòng chảy một cách cực kì mượt. Với dòng van này chúng được sử dụng trong nhiều các hệ thống có độ cô đặc, kết dính cao như đường ống chất lỏng, dầu nhớt, các chất cô đặc,… hiện nay sản phẩm được sản xuất ở rất nhiều nơi trên thế giới và đa dạng nhiều loại chất liệu khác nhau.

• Kích cỡ van: 50A, 65A, 80A, 90A, 100A, 115A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A, 600A, 800A, 1000A, 1200A
• Vật liệu van: inox, thép, gang
• Gioăng làm kín: cao su Teflon
• Áp lực đầu khí: 2bar – 8bar
• Nhiệt độ làm việc: 150 độ C
• Áp lực làm việc: PN10, PN25
• Môi trường sử dụng: chất lỏng, chất rắn, bùn thải, xi măng, bột giấy
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

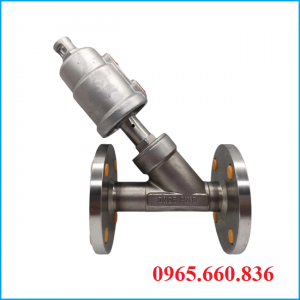

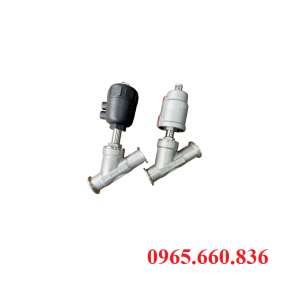

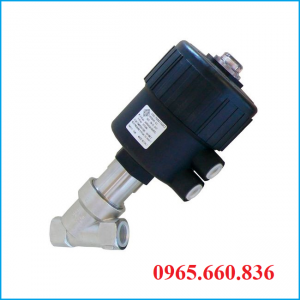

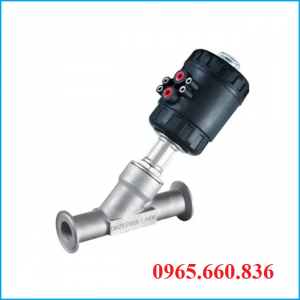

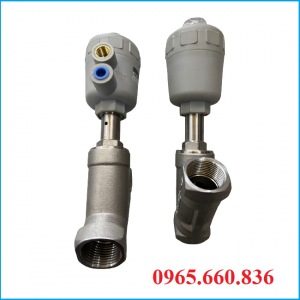

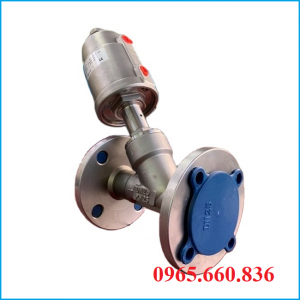

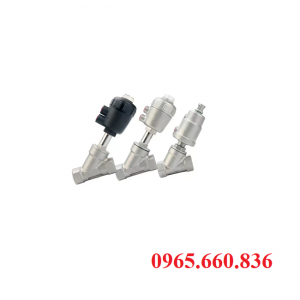

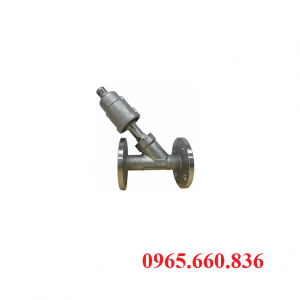

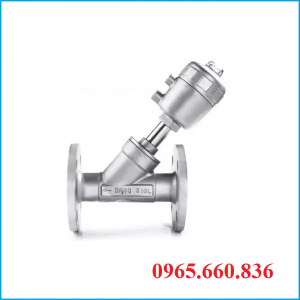

7.5. Van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén hay còn gọi y xiên khí nén, van góc khí nén đây là một thiết bị gắn trên đường ống chuyên sử dụng cho các hệ thống có mức nhiệt độ cao, áp lực lớn. Van y xiên điều khiển khí nén có hình dạng giống như chữ y, chúng củng có chức năng gần tương tự như các dòng van khí nén khác đều cấp khí vào để đóng, mở 1 chu trình vận hành của chúng chỉ mất từ 1 – 2 giây chính vì thế chúng được sử dụng trong nhiều hệ thống, đường ống khác nhau.

• Vật liệu chế tạo: inox 304, inox 316
• Kích cỡ: DN15 – DN50
• Niêm phong: PTFE
• Kết nối: luồng nội bộ ¼, ½, 1 inch
• Áp lực vận hành: 0 – 16bar
• Nhiệt độ môi trường: -10 độ C – 60 độ C
• Nhiệt độ trung bình: -10 độ C – 180 độ C
• Dạng điều khiển: khí nén
• Dạng van: thường đóng (NC)
• Xuất xứ: Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

VIII. Báo giá van điều khiển khí nén

Tại thị trường Việt Nam ngày nay để có thể mua được một sản phẩm van điều khiển khí nén giá thành ưu đãi, chất lượng cao thì hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là một trong những đơn vị chuyên cung cấp các dòng van công nghiệp nhập khẩu, chính hãng với nhiều kiểu loại, mẫu mã, xuất xứ khác nhau. Mỗi kiểu van điều khiển khí nén đơn vị chúng tôi cung cấp đều có đầy đủ giấy tờ CO~CQ, Catalogue, Vat, hoá đơn điện tử.

Để có thể đặt hàng bên đơn vị chúng tôi hãy liên hệ ngay tới Hotline: 0965.660.836 để được tư vấn trực tiếp, hỗ trợ báo giá một cách nhanh nhất.
