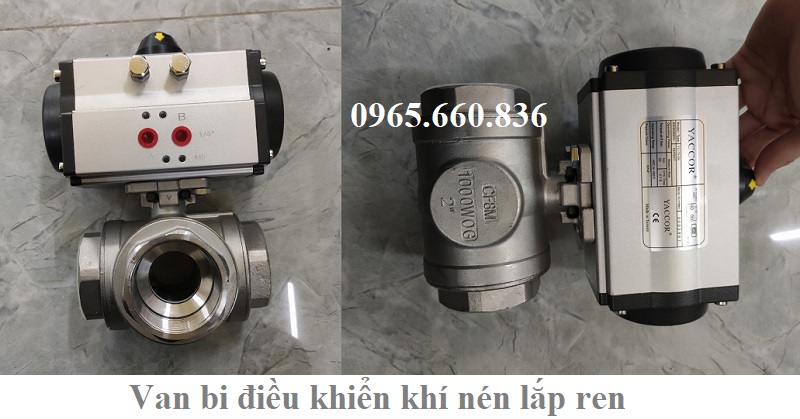

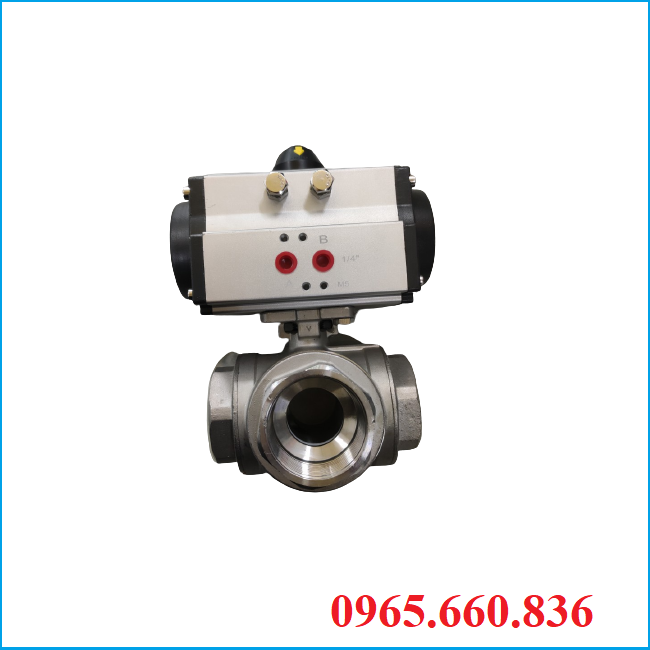

Van bi điều khiển khí nén lắp ren

I. Van bi điều khiển khí nén lắp ren là gì?

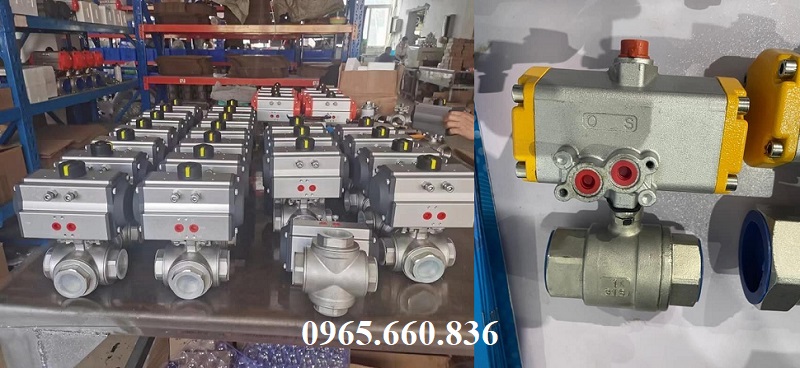

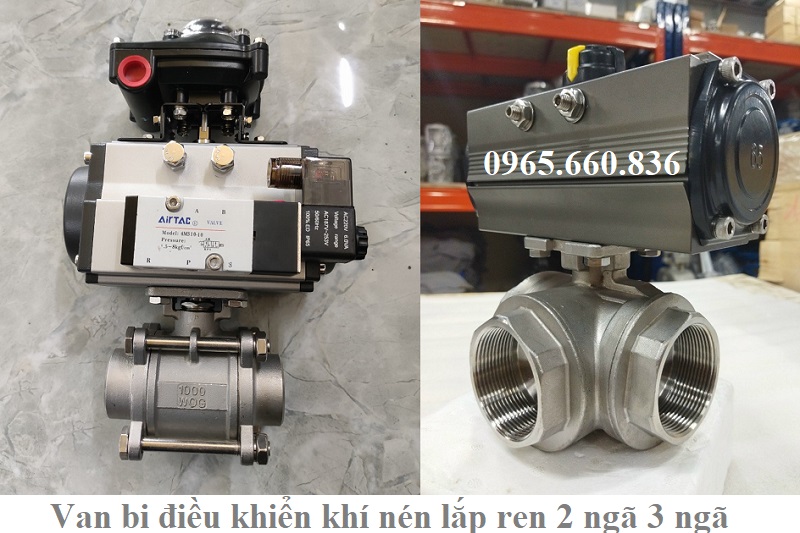

Van bi điều khiển khí nén lắp ren là một thiết bị dùng để điều tiết lưu lượng của dòng chảy đi thẳng và chuyển hướng của dòng chảy. Kiểu van bi này được thiết kế theo dạng lắp ren trong với dãi kích cỡ nhỏ từ DN15 – DN100 với nhiều dạng khác nhau 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh. Các môi trường hoạt động cho van nước, khí, hơi, xăng, gas là rất thích hợp vì chúng có độ kín rất cao, ít bị rò rỉ ra bên ngoài.

Van bi điều khiển khí nén lắp ren có đa dạng các kiểu chất liệu chế tạo nên van bi từ inox, thép, đồng. Hiện nay sản phẩm được nhập khẩu trực tiếp tại Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia và được sản xuất trên đây chuyền hiện đại tiên tiến cho ra các sản phẩm với chất lượng cao phù hợp với nhiều hệ thống tại Việt Nam, van đang được chúng tôi cung cấp trên thị trường với mức giá thành ưu đãi nhất, nhanh tay đặt hàng để nhận nhiều ưu đãi.

II. Thông số kỹ thuật van bi điều khiển khí nén lắp ren

• Side van: DN15, DN20, DN25, DN32, DN40, DN50
• Chất đầu khí: hợp kim nhôm
• Vật liệu van: inox 201, inox 304, inox316, thép, đồng
• Gioăng làm kín: cao su Teflon
• Sơn phủ: Epoxy
• Áp xuất khí: 1 – 8bar
• Dạng hoạt động: tác động đơn, tác động kép
• Dạng điều khiển: on/off hoặc tuyến tính
• Kết nối: lắp ren
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp lực làm việc: nước sạch, nước thải, dung dịch, hoá chất ăn mòn…
• Môi trường sử dụng: nước, khí, hơi, dầu, gas, dun dịch…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bi thép điều khiển khí nén lắp ren

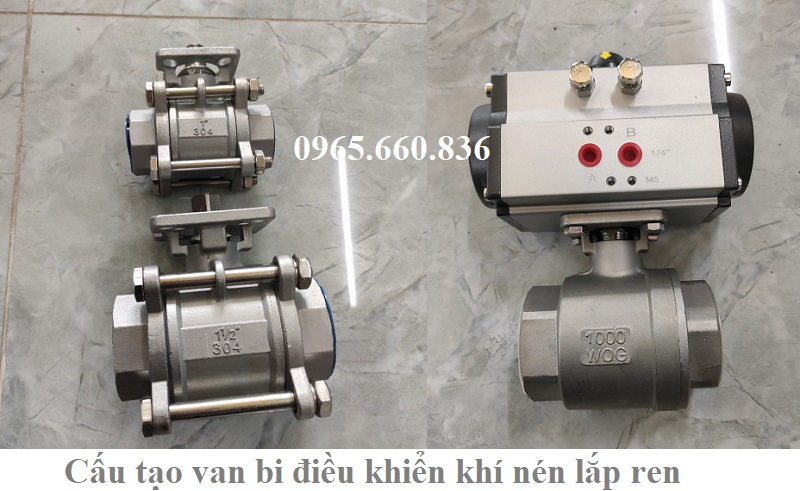

3.1. Cấu tạo van bi điều khiển khí nén lắp ren

• Bộ phận thân van bi: có dãi kích cỡ từ 15A – 50A kết nối vào hệ thống theo dạng lắp ren được làm từ chất liệu inox, thép, đồng.
• Trục van bi: là một thanh kim loại hình trụ kết nối với quả bi và bánh răng của đầu khí nén.
• Quả bi: được làm từ inox, thép không rỉ có dạng hình tròn được đục lỗ xuyên tâm.
• Gioăng làm kín: là một loại chất liệu cao su dẻo gắn ở bên trong thân van hai đầu quả bi mục đích ngăn chặn không cho lưu chất rò rỉ ra bên ngoài.

Bộ điều khiển khí nén: vận hành với hai dạng hoạt động chính là on/off đóng mở theo một góc cố định và tuyến tính đóng mở theo nhiều góc độ 10 độ, 20 độ, 30 độ, 40 độ, 50 độ… 90 độ. Đầu điều khiển điện được làm từ hợp kim nhôm bao cấp được đục 2 lỗ để cấp khí vào cho chúng hoạt động, bên trong bộ khí nén gồm các bộ phận như lò xo, pistong, bánh trăng. Ngoài ra bộ điều khiển khí nén còn được lắp đặt các phụ kiện đi kèm như:

Bộ lọc khí nén

• Van điện từ khí nén
• Bộ đóng mở hành trình
• Bộ tuyến tính
• Dây dẩn khí
• Tiêu âm
• Bulong, ốc vít

3.2. Nguyên lý hoạt động van bi điều khiển khí nén lắp ren

Van bi điều khiển khí nén nối ren cần khí nén để hoạt động, khi cấp khí vào bộ khí nén pistong hoạt động tác động vào bánh răng chuyển động xoay tròn tạo lúc này trục và quả bi gắn với bánh răng quay theo góc của đầu khí van mở ra. Và khi khí vào lỗ xả van về vị trí ban đầu đóng lại.

Tham khảo thêm cách lắp đặt van ở mục: van bi điều khiển khí nén.

IV. Ưu điểm nhược điểm van bi thép điều khiển khí nén lắp ren

4.1. Ưu điểm van bi thép điều khiển khí nén lắp ren

• Van bi thép điều khiển khí nén lắp ren thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt vào hệ thống.
• Chất liệu thiết kế đa dạng phù hợp cho nhiều môi trường sử dụng của khách hàng.
• Dòng van này cho khả năng đóng mở nhanh chóng tự động.
• Thân van có độ kín tốt, làm việc tốt ở nhiều môi trường áp lực cao.
• Có nhiều loại với nhiều chất liệu cấu tạo inox, thép, đồng phù hợp cho nhiều lưu chất.

4.2. Nhược điểm van bi thép điều khiển khí nén lắp ren

• Tuy có kích thước nhỏ nhưng giá thành khá cao.
• Phải cần khí nén cấp vào để đóng mở van, không có khí nén van không đóng mở được.
• Dạng van này không có side to như van mặt bích.

V. Ứng dụng van bi thép điều khiển khí nén lắp ren

• Ứng dụng van bi điều khiển khí nén lắp ren sử dụng cho hệ thống nước sinh hoạt, nước sạch, nước thải.
• Ứng dụng van bi điều khiển khí nén lắp ren sử dụng cho hệ thống nhỏ dẩn chuyền hơi, khí nén.
• Ứng dụng van bi điều khiển khí nén lắp ren sử dụng cho hệ thống sản xuất thực phẩm, dược phẩm.
• Ứng dụng van bi điều khiển khí nén lắp ren sử dụng cho hệ thống chăn nuôi, tưới tiêu nông nghiệp
• Ứng dụng van bi điều khiển khí nén lắp ren sử dụng cho hệ thống máy bơm công nghiệp, hệ thống PCCC
• Ứng dụng van bi điều khiển khí nén lắp ren sư dụng cho các hệ thống khác có liên quan.

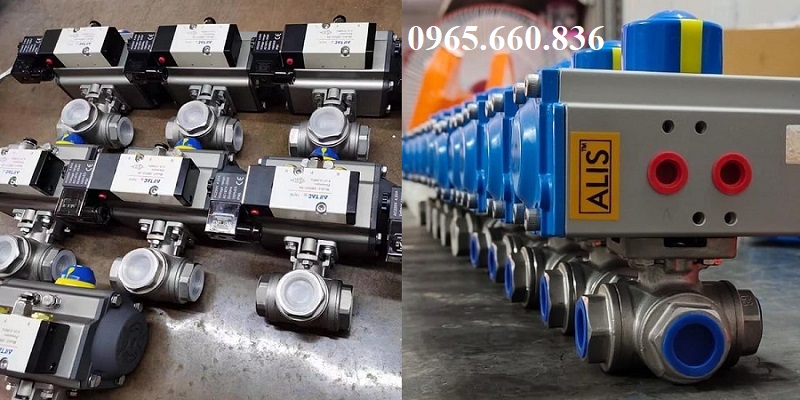

VI. Phân loại van bi thép điều khiển khí nén lắp ren

6.1. Phân loại theo kiểu van

• Van bi điều khiển khí nén lắp ren on/off
• Van bi điều khiển khí nén lắp ren tuyến tính
• Van bi điều khiển khí nén lắp ren tác động đơn
• Van bi điều khiển khí nén lắp ren tác độn kép

6.2. Phân loại theo chất liệu

• Van bi inox điều khiển khí nén lắp ren
• Van bi thép điều khiển khí nén lắp ren
• Van bi đồng điều khiển khí nén lắp ren

6.3. Phân loại theo xuất xứ

• Van bi điều khiển khí nén lắp ren Đài Loan
• Van bi điều khiển khí nén lắp ren Thổ Nhĩ Kỳ
• Van bi điều khiển khí nén lắp ren Hàn Quốc
• Van bi điều khiển khí nén lắp ren Malaysia
• Van bi điều khiển khí nén lắp ren Iatlia
• Van bi điều khiển khí nén lắp ren Nhật Bản

6.4. Phân loại theo kích cỡ

• Van bi điều khiển khí nén lắp ren DN15
• Van bi điều khiển khí nén lắp ren DN20
• Van bi điều khiển khí nén lắp ren DN25
• Van bi điều khiển khí nén lắp ren DN32
• Van bi điều khiển khí nén lắp ren DN40
• Van bi điều khiển khí nén lắp ren DN50

VII. Nơi cung cấp van bi điều khiển khí nén lắp ren uy tín chất lượng

Các sản phẩm van bi điều khiển khí nén lắp ren được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi cung cấp trên thị trường với nhiều kích cỡ, kiểu dáng, chất liệu khác nhau với một mức giá tốt nhất. Chúng tôi xin cam kết các sản phẩm nhà chúng tôi cung cấp cam kết hàng chính hãng đầy đủ mọi loại giấy tờ, chế độ bảo hành 12 tháng. Để biết về thông tin sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp, báo giá sản phẩm van bi điều khiển khí nén lắp ren.

Tham khảo thêm: van bi điều khiển khí nén lắp bích
