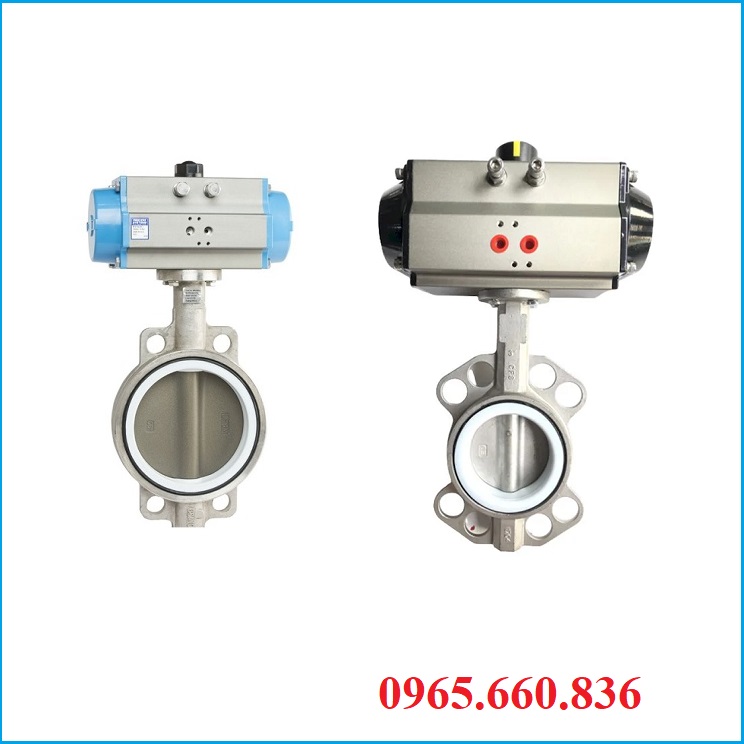

Van bướm inox điều khiển khí nén

I. Van bướm inox điều khiển khí nén là gì?

Van bướm inox điều khiển khí nén hay van bướm inox khí nén đây là dòng van có phần van bướm được làm từ chất liệu inox304, inox316. Van bướm điều khiển khí nén sử dụng với mục đích chính dùng để cho dòng chảy lưu thông qua và ngăn chặn lại bằng cánh bướm, trên đầu van lắp bộ điều khiển khí nén sử dụng áp lực 2 – 8bar cấp vào để cho chúng hoạt động.

Van bướm inox điều khiển khí nén là dòng van chuyên được sử dụng để lắp đặt cho các hệ thống có môi trường sử dụng như nước, nước thải, khí, hơi, dung dịch, hoá chất… Sản phẩm được sản xuất từ các nước Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ cùng với đầy đủ các side từ DN40 – DN1000. Ngày nay dòng van bướm điều inox đièu khiển khí nén đang được Công TY TNHH Vật Tư Công nghiệp Thuận Phát chúng tôi cung cấp ra thị trường với giá thành ưu đãi nhất.

Các dạng sản phẩm nhà chúng tôi cung cấp

• Van bướm điều khiển khí nén inox 304
• Van bướm inox316 điều khiển khí nén
• Van bướm inox điều khiển khí nén tác động đơn
• Van bướm inox điều khiển khí nén tác động kép
• Van bướm inox điều khiển khí nén on/off
• Van bướm inox điều khiển khí nén tuyến tính
• Van bướm inox điều khiển khí nén hai mặt bích
• Van bướm inox điều khiển khí nén lug
• Van bướm inox điều khiển khí nén Đài Loan
• Van bướm inox điều khiển khí nén Hàn Quốc
• Van bướm inox điều khiển khí nén Nhật Bản
• Van bướm inox điều khiển khí nén Malaysia

II. Thông số kỹ thuật van bướm inox điều khiển khí nén

• Kích cỡ van bướm: DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN300, DN400, DN500, DN600,… DN1000
• Chất liệu van: inox304, inox316
• Chất liệu gioăng: Teflon
• Kiểu lắp: mặt bích, lug, wafer
• Dạng chuyển động: tác động đơn, tác động kép
• Áp lực đầu khí: 2 – 8bar
• Thời gian đóng mở: 1 giây
• Nhiệt độ làm việc: -5 độ C – 180 độ C
• Áp suất sử dụng: PN10, PN16
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dung dịch,…
• Xuẩt xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc,…
• Bảo hành: 12 tháng

III. Cấu tạo van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén chúng có cấu tạo củng giống như các dòng van bướm khác có hai bộ phận chính bao gồm: thân van bướm inox và bộ điều khiển khí nén.

3.1. Phần thân van bướm inox

• Thân van bướm inox là bộ phận dùng để gắn với đường ống, cho dòng chảy đi qua và ngăn chặn lại không cho chúng lưu thông qua. Thân van bướm inox được làm từ chất liệu inox304, inox316 cho khả năng chịu nhiệt độ cao lên tới 180 đô C và áp lực lên tới 16bar.
• Thân van bướm inox bên trong chúng có các bộ phận chính như trục van, đĩa van, gioăng làm kín trong số đó có phần gioăng là được làm bằng cao su Teflon mục đích làm kín, ngăn không cho các lưu chất rò rỉ ra bên ngoài.

3.2. Phần bộ điều khiển khí nén

• Bộ điều khiển khí nén là một thiết bị dùng để lắp trên đầu van bướm, mục đích chuyền lực xuống giúp cho van sễ dàng sử dụng. Bên trong chúng có các bộ phận piston, trục, lò xo, bánh răng chúng được lắp liền kề nhau để tạo ra quá trình đóng, mở van khi có khí nén cấp vào.
• Bộ điều khiển khí nén có hai dạng khác nhau đầu tiên là bộ tác động đơn, thứ hai là bộ tác độn kép. Bộ điều khiển khí nén đang được chúng tôi nhập khẩu trực tiếp tại Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ… với đa đạng các kích cua đầu khí.

IV. Nguyên lý hoạt động van bướm inox điều khiển khí nén

Van bi inox điều khiển khí nén hoạt động theo nguyên lý đóng/mở bằng khí nén. Khi có khí nén đi vào đầu khí lúc này pistong hoạt động, các bánh răng từ từ ép lại làm cho trục kết nối với đầu khí quay theo góc 90 độ van mở ra. Và khi cấp khí sang lỗ xả van thoát ra các bộ phận bên trong bị ép lại quay về vị trí ban đầu van đóng lại.

V. Ưu điểm nhược điểm van bướm inox điều khiển khí nén

5.1. Ưu điểm van bướm inox điều khiển khí nén

• Van bướm inox điều khiển khí nén mang lại cho mình các ưu điểm riêng biệt như:
• Cho khả năng chống rỉ sét từ các lưu chất bên ngoài.
• Vận hành tự động bằng bộ điều khiển khí nén.
• Thời gian đóng mở nhanh, một chu hoạt động chỉ mất 1 – 2 giây.
• Lắp đặt vào đường ống một cách dễ dàng, không tốn nhiều nhân công.
• Hàng nhập khẩu chính hãng chất lượng cao, đầy đủ giấy tờ CO~CQ…

5.2. Nhược điểm van bướm inox điều khiển khí nén

• Không có side nhỏ từ DN32 trở xuống như các dòng van bi.
• Khi gặp trục trặc không có khí nén van không hoạt động được.
• Giá thành cao hơn nhiều so với các dòng van cơ.

VI. Ứng dụng van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén được ứng dụng trong nhiều các hệ thống, lĩnh vực khác nhau sử dụng trong các đường ống công nghiệp, nhà máy sản xuất, hệ thống nông nghiệp, dân sinh. Cụ thể chúng được sử dụng trong các hệ thống như:

• Ứng dụng: trong các đường ống dẩn chuyền nước sạch, sử lý nước thải.
• Ứng dụng: trong các hệ thống khí nén, khí hơi ở các nhà máy.
• Ứng dụng: trong hệ thống có chứa khí gas, dầu, xăng.
• Ứng dụng: trong các hệ thống sản xuất thức ăn chăn nuôi, hệ thống dệt, nhuộm.
• Ứng dụng: trong các hệ thống PCCC, tàu biển, máy bơm công nghiệp.
• Ứng dụng: trong các toà nhà cao tầng, khu trung cư dẩn chuyền nước sinh hoạt.

VII. Catalogue van bướm inox điều khiển khí nén

Catalogue van bướm inox điều khiển khí nén giống như một dạng tài liệu có chứa đầy đủ các thông tin sản phẩm.

Khách hàng tham khảo hình ảnh dưới đây để biết thêm thông tin:

VIII. Báo giá van bướm inox điều khiển khí nén

Van bi inox điều khiển khí nén có đa dạng các mức giá thành khác nhau, vì chúng có nhiều kích cỡ, chất liệu, kiểu dáng, kiểu lắp do vậy mổi dạng van sẽ có một mức giá riêng biệt của chúng. Để mua được van bướm inox điều khiển khí nén giá tốt hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp và nhận ngay bảng giá bên đơn vị chúng tôi.

Tham khảo thêm: van bướm thép điều khiển khí nén
