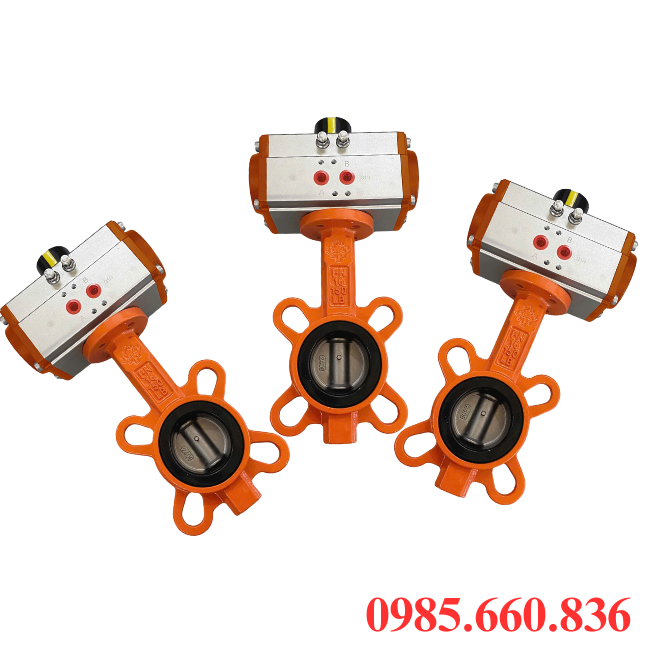

Van bướm điều khiển khí nén Châu Âu

I. Thế nào là van bướm điều khiển khí nén Châu Âu?

Van bướm điều khiển khí nén Châu Âu vận hành nhờ bộ truyền động khí nén, xuất xứ từ Châu Âu. Hoạt động dựa trên áp lực của khí nén giúp điều tiết đóng mở dòng chảy lưu thông trong hệ thống đường ống nhanh và chính xác. Được cấu tạo theo tiêu chuẩn Châu Âu giúp van đảm bảo được độ bền, khả năng vận hành ổn định, tuổi thọ cao khi ứng dụng vào những môi trường khắc nghiệt. Cấu tạo cơ bản từ các bộ phận như thân, đĩa, trục, gioăng và bộ điều khiển khí nén, là thiết bị điều khiển tự động hóa cao, an toàn nên được ứng dụng nhiều cho các ngành như dầu khí, hóa chất, thực phẩm, xử lý nước.

II. Đặc điểm nổi bật của van bướm điều khiển khí nén Châu Âu

Đánh giá cao nhờ vào chất lượng vượt trội, thiết kế tối ưu, an toàn, tuổi thọ bền, khả năng vận hành tốt, nên van bướm điều khiển khí nén Châu Âu nổi bật với rất nhiều ưu điểm.

Chất lượng được sản xuất theo tiêu chuẩn DIN, ISO, ATEX luôn đảm bảo được độ chính xác và an toàn, kiểm định nghiêm ngặt trước khi đưa sản phẩm ra thị trường, đảm bảo tính ổn định khi vận hành.

Độ bền và tuổi thọ cao bởi vật liệu đa dạng như gang cầu, inox 304/316, thép hợp kim chịu sự ăn mòn, áp lực và nhiệt độ cao. Bộ truyền động điều khiển khí enns có kết cấu chắc chắn, hoạt động bền mà không sợ hư hỏng.

Vận hành nhanh chóng, ổn định nhờ vào thời gian đóng mở nhanh, nhanh hơn so với dòng điều khiển điện, van hoạt động bằng khí nén nên an toàn khi suer dụng trong những môi trường dễ gây cháy nổ.

Khả năng tự động hóa cao vì hỗ trợ cả chế độ đóng mở ON/OF hoặc điều khiển tuyến tính, có thể tích hợp thêm công tắc hành trình, van điện từ, bộ định vị tuyến tính.

Đa dạng mẫu mã, dễ dàng lắp đặt với nhiều kiểu kiểu kết nối như wafer, lug, mặt bích phù hợp với tiêu chuẩn JIS, DIN, ANSI, kiểu đang nhỏ gọn, trọng lượng nhẹ, dễ bảo trì, thay thế linh kiện.

An toàn và thân thiện với môi trường, sử dụng năng lượng khí nén, không gây rò rỉ điện, an toàn trong nhà máy hóa chất, xăng dầu, thích hợp cho môi trường khắc nghiệt, yêu cầu chống cháy nổ.

III. Thông số kỹ thuật của van bướm điều khiển khí nén Châu Âu

• Tên sản phẩm: van bướm điều khiển khí nén
• Kích thước: DN50 – DN1200
• Áp lực: PN10 – PN40
• Nhiệt độ: -20 – 200 độ C
• Thân van: Gang cầu, inox, thép carbon
• Gioăng làm kín: EPDM, PTFE, NBR
• Kiểu kết nối: Wafer, lắp bích, lug
• Kiểu truyền động: Tác động đơn, kép
• Kiểu điều khiển: ON/OFF, tuyến tính
• Tiêu chuẩn: DIN, ISO, ATEX
• Ứng dụng: Hóa chất, dầu khí, thực phẩm, xử lý nước,…
• Xuất xứ: Châu Âu
• Bảo hành: 12 tháng

> Xem thêm: Van điều khiển khí nén

IV. Cấu tạo, nguyên lý hoạt động van bướm điều khiển khí nén Châu Âu

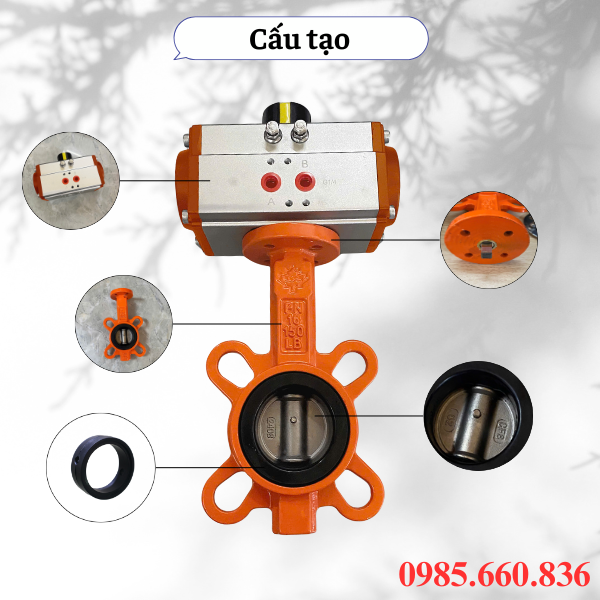

1. Cấu tạo van bướm điều khiển khí nén Châu Âu

Van bướm điều khiển khí nén Châu Âu được cấu tạo từ các bộ phận chính như thân van, trục van, đĩa van, gioăng làm kín, bộ điều khiển khí nén.

Thân van bộ phận chính của van giúp giữ cố định các chi tiết bên trong, chất liệu cấu tạo như gang cầu, thép carbon, inox 304/316, đa dạng kiểu kết nối wafer, lung, lắp bích theo tiêu chuẩn DIN/ANSI/JIS.

Đĩa van được thiết kế mỏng, giúp giảm tổn thất áp suất dòng chảy, chất liệu là inox 304/316, gang cầu phủ epoxy, hợp kim chống ăn mòn, đĩa dạng hình tròn có thể xoay được góc 90 độ dùng để điều tiết đóng mở dòng chảy.

Trục van bộ phận kết nối giữa đĩa van và bôn truyền động điều khiển khí nén, trục chịu được lực xoắn lớn nên thường chế tạo bằng inox cứng hoặc thép hợp kim nhằm giảm sự ma sát và xoay tốt hơn.

Gioăng làm kín nằm giữa thân và đĩa van để van được đóng kín tuyệt đối, ngăn ngừa rò rỉ, chất liệu phổ biến là EPDM, PTFE, NBR, Viton tùy vào từng môi trường sử dụng, thay thế khi bị mòn hay hỏng.

Bộ truyền động khí nén làm từ hợp kim nhôm sơn tĩnh điện giúp bảo vệ chi tiết bên trong van, sử dụng áp lực của khí nén để xoay trục van, kiểu truyền động có hai loại là tác động đơn và tác động kép.

2. Nguyên lý hoạt động van bướm điều khiển khí nén Châu Âu

Van bướm điều khiển khí nén Châu Âu hoạt động dựa trên áp lực khí nén để xoay trục và đĩa van, giúp van đóng mở điều tiết lưu lượng trong hệ thống đường ống. Khi ở vị trí đóng, đĩa van áp sát gioăng để ngăn dòng chảy đi qua, khi đĩa van mở hoàn toàn, đĩa song song với dòng chảy cho phép lưu chất lưu thông qua. Đĩa van mở một phần là van đóng vai trò điều tiết lưu lượng. Với bộ truyền động tác động đơ, van bướm khí nén có khả năng trở về trạng thái ban đầu nhờ lò xo hồi còn  tác động kép chỉ thay đổi trạng thái khi được cấp khí nén hai chiều.

V. Ứng dụng van bướm điều khiển khí nén Châu Âu

Ngành cấp thoát nước và xử lý nước thải van bướm điều khiển khí nén Châu Âu dùng trong trạm bơm, nhà máy nước sạch, hệt hống xử lý nước thải nhờ ưu điểm đóng mở nhanh, độ kín cao, chịu được môi trường ẩm ướt.

Điều tiết lưu lượng khí, hơi, nước lạnh trong hệ thống làm mát, sưởi, thông gió, ứng dụng cho hệ thống phòng cháy chữa cháy nhờ khả năng vận hành tự động an toàn.

Sử dụng trong đường ống dẫn dầu, khí đốt, hóa chất lỏng ăn mòn, áp suất cao, đảm bảo an toàn vì không phát sinh tia lửa điện, thích hợp cho môi trường dễ cháy nổ.

Ngành thực phẩm, đồ uống, dược phẩm dùng trong dây chuyền sản xuất bia, sữa, nước giải khát, dược phẩm, đảm bảo an toàn vệ sinh thực phẩm, chống ăn mòn tốt.

Nhà máy công nghiệp và dây chuyền sản xuất tự động được tích hợp với hệ thống SCADA, DCS để điều khiển từ xa, thích hợp cho dây chuyền hiện đại cần đóng mở hoặc điều tiết lưu lượng chính xác, liên tục.

VI. Những lỗi và cách khắc phục khi sử dụng van bướm điều khiển khí nén Châu Âu

Trong quá trình vận hành, van bướm điều khiển khí nén Châu Âu có thể gặp một số sự cố xảy ra, nếu phát hiện và xử lý kịp thời, van sẽ hoạt động ổn định và kéo dài tuổi thọ.

• Van không đóng mở được do hết khí nén, áp lực khí không đủ, piston bị kẹt, trục và đĩa có vật cản. Kiểm tra lại nguồn khí nén, vệ sinh và bôi trơn trục, loại bỏ dị vật trong đường ống.
• Van đóng không kín bị rò rỉ bởi gioăng làm kín bị mòn, hư hỏng, đãi van bị mài mòn, gãy, lắp lệch tâm. Nên thay mới gioăng, kiểm tra và xử lý bề mặt đĩa van, lắp lại đúng vị trí.
• Bộ truyền động khí nén hoạt động không ổn định do van điện từ hoặc bộ lọc khí bị tắc, khí nén có lẫn bụi, hơi nước, lò xo bị yếu. Cách khắc phục cần vệ sinh, thay mới van điện từ, bộ lọc khí, sử dụng khí sạch, thay lò xo nếu cần.
• Van phát ra tiếng ồn, rung mạnh khi vận hành vì áp lực dòng chảy quá cao, mở không đúng góc, bạc lót hoặc vòng bi bị mòn. Khắc phục bằng việc điều chỉnh lưu lượng phù hợp, kiểm tra góc mở, thay thế bạc lót, vòng bi.
• Phản hồi tín hiệu sai lệch do cảm biến lắp sai, tín hiệu điện không ổn định, lệch chuẩn. Nên hiệu chỉnh lại thiết bị, kiểm tra kết nối điện, căn chỉnh lại bộ định vị của van.

VII. Hướng dẫn bảo dưỡng, bảo trì van bướm điều khiển khí nén Châu Âu

Để van bướm điều khiển khí nén Châu Âu hoạt động ổn định, bền bỉ, và hạn chế sự cố, cần thực hiện bảo dưỡng, bảo trì định kỳ.

• Kiểm tra tình trạng thân van, đĩa van, trục và gioăng để phát hiện kịp thời hư hỏng, rò rỉ. Xem lại hoạt động của bộ truyền động khí nén, phụ kiện đi kèm như van điện từ, công tắc hành trình.
• Vệ sinh van thường xuyên để loại bỏ bụi bẩn, cặn bám trên thân và đĩa van để tránh gây kẹt, khó đóng mở. Sử dụng khí nén sạch, khô tránh tạp chất hơi nước gây hư hỏng.
• Bôi trơn và thay thế linh kiện, nên định kỳ bôi trơn trục, vòng bi để giảm ma sát, tăng tuổi thọ, thay mới gioăng, phớt, trục bạc lót khi thấy có dấu hiệu bị hao mòn, nứt hay rò rỉ.
• Hiệu chỉnh và kiểm tra tín hiệu điều khiển đối với van dùng công tắc hành trình, cần hiệu chỉnh định kỳ để đảm bảo tín hiệu chính xác, kiểm tra kết nối điện để tránh sai lệch trong điều khiển.
• Vận hành test thử trước khi đưa vào sử dụng, sau khi bảo trì nên vận hành thử việc đóng mở nhiều lần để đảm bảo rằng van hoạt động ổn định, theo dõi tiếng ồn, độ rung và tốc độ đóng mở để phát hiện bất thường.

VIII. Báo giá van bướm điều khiển khí nén Châu Âu

Hiện nay, giá của van bướm điều khiển khí nén Châu Âu trên thị trường với nhiều mức đa dạng, tùy thuộc vào kích thước, chất liệu, kiểu kếtt nối, nguồn gốc xuất xứ và thương hiệu, kiểu truyền động. Tất cả các sản phẩm nhập khẩu trực tiếp từ Châu Âu thường có chất lượng vượt trội, độ bền cao, đáp ứng tiêu chuẩn quốc tế vậy nên giá thành cũng sẽ cao hơn. Khi lựa chọn sản phẩm, quý nên nên lựa chọn dòng phù hợp với nhu cầu sử dụng, môi trường làm việc, ngân sách đầu tư. Tại Thuận Phát, khách hàng có thể tự do lựa chọn các dòng van bướm khí nén với đa dạng kích thước, địa chỉ phân phối van trực tiếp từ Châu Âu, mẫu mã đa dạng, chất liệu tốt, ứng dụng linh hoạt, giá cả công khai, cạnh tranh minh bạch. Tự hào là đơn vị với nhiều năm kinh nghiệm trong ngành van công công nghiệp, chúng tôi luôn đặt cái tâm của mình vào sản phẩm để khách hàng có được những trải nghiệm tốt nhất, đội ngũ nhân viên nhiệt tình thân thiện. Mọi thắc mắc quý khách vui lòng liên hệ qua Hotline 0985.660.836 để được hỗ trợ kịp thời và báo giá ưu đãi sớm nhất ngay trong hôm nay.

Tham khảo: Van bi điều khiển khí nén KSPM | Canada Châu Âu

Hotline liên hệ đặt hàng: 0985.660.836
