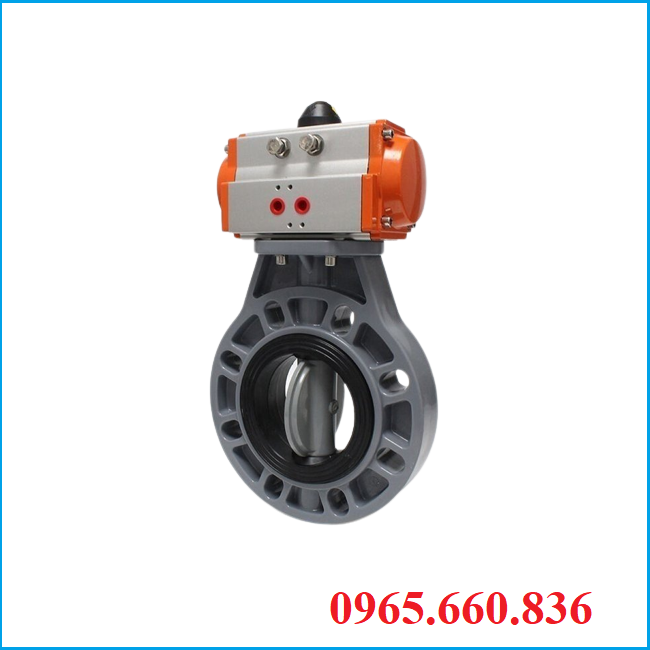

Van bướm nhựa điều khiển khí nén

I. Van bướm nhựa điều khiển khí nén là gì?

Van bướm nhựa điều khiển khí nén là một dạng van bướm khi nén nhựa dùng để đóng mở, điều tiết lưu lượng của dòng chảy bên trong đường ống. Van có thiết kế phần van bướm được chế tạo từ chất liệu nhựa UPVC, CPVC, PVC,… ngoài ra đầu khí nén được chế tạo từ hợp kim nhôm cao cấp cho khả năng đóng mở cực nhanh chỉ mất 1 giây.

Van bướm nhựa điều khiển khí nén không thể bị ăn mòn từ các lưu chất như axit, bazo chính vì thế chúng được sử dụng nhiều trong các nhà máy nghiên cứu dung dịch, hoá chất ăn mòn, ngoài ra van còn cho khả năng làm việc tốt cho hệ thống như nước sạch, nước giải khát, rượu bia,… Sản phẩm được sản xuất ở khắc các nước trên thế giới đặt biệt Đài Loan, Nhật Bản, Hàn Quốc có chất lượng cao, giá thành tốt nhất thị trường.

II. Thông số kỹ thuật van bướm nhựa điều khiển khí nén

• Chất liệu van bướm: nhựa UPVC, PVC, PPR,…
• Chất liệu trục: inox304
• Chất liệu đĩa: nhựa UPVC, CPVC,…
• Chất liệu gioăng: EPDM, Teflon
• Chất liệu đầu khí nén: hợp kim nhôm, nhẹ độ bền cao
• Kích cỡ: DN50 – DN1000
• Thời gian đóng mở: 1 giây
• Dạng dầu khí: tác động đơn, tác động kép
• Kiểu đóng mở: on/off, tuyến tính
• Áp lực khí nén: 2 bar – 8bar
• Áp lực làm việc: PN10
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi trường sử dụng: nước sạch, dung dịch, hoá chất, axit, bazo,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia,…
• Bảo hành: 12 tháng

III. Cấu tạo van bướm nhựa điều khiển khí nén

3.1. Bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận quan trọng của van được gắn với van bướm, để đóng mở van bướm theo mong muốn. Với mũ đích giúp con người không phải thực hiện bằng tay để vận hành đóng, mở theo dạng cơ học. Đầu khí nén có phần vỏ được làm từ chất liệu hợp kim nhôm, chúng có hai dạng tác động khác nhau là tác động đơn và tác động kép cụ thể như:

• Đầu điều khiển khí nén tác động đơn: đối với dạng vày bên trong chúng có lò xo. Khi có nguồn khí nén đi vào sẽ ép lò xo lại và giúp ép piston sang hai bên, lúc này trục gắn với đầu khí sẽ quay theo hết cỡ van bướm mở ra hoàn toàn. Khi ta ngưng cấp khí nén vào đầu khí lúc này lò xo quay về vị trí ban đầu ép piston về vị trí cũ, van đóng lại.
• Đầu điều khiển khí nén tác động kép: dạng này thì bên trong không có lò xo, khi cấp khi nén vào trong cửa A thì van sẽ mở ra hoàn toàn. Khi muốn đóng van ta chỉ cần cấp khí vào lỗ còn lại lúc này van đóng lại.

3.2. Thân van bướm

Thân van bướm được chế tạo từ chất liệu nhựa UPVC, PVC là bộ phận thiếp súc trực tiếp với các lưu chất đường ống mà không bị rỉ sét. Trong thân van bướm có chứa các bộ phận chính như trụ, đĩa van và bộ phận gioăng làm kín.

• Trục van: được làm từ một thanh kim loại có độ bền cao, dùng để gắn vào cánh van và đầu khí nén.
• Đĩa van: có dạng hình tròn, dẹp chúng trục tiếp chịu áp lực từ dòng chảy khi lưu thông qua van.
• Gioăng làm kín: bộ phận trực tiếp ngăn chặn các lưu chất tránh không cho nó rò rỉ ra bên ngoài.

Tham khảo nguyên lý hoạt động ở phần: van bướm điều khiển khí nén

IV. Ưu điểm nhược điểm van bướm nhựa điều khiển khí nén

4.1. Ưu điểm van bướm nhựa điều khiển khí nén

• Ưu điểm van bướm nhựa điều khiển khí nén điều khiển tự động bằng đầu điều khiển khí nén.
• Ưu điểm van bướm nhựa điều khiển khí nén có thời gian đóng mở nhanh, một chu trình chỉ mất 1 giây.
• Ưu điểm van bướm nhựa điều khiển khí nén đa dạng về kiểu dáng, kích cỡ khác nhau, lựa chọn sản phẩm phù hợp với hệ thống.
• Ưu điểm van bướm nhựa điều khiển khí nén cho khả năng chống ăn mòn từ hoá chất, chống tỉnh điện, an toàn khi sử dụng.
• Ưu điểm van bướm nhựa điều khiển khí nén không độc hại, an toàn khi sư dụng cho các ngành thực phẩm.

4.2. Nhược điểm van bướm nhựa điều khiển khí nén

• Nhược điểm van bướm nhựa điều khiển khí nén không làm việc được trong điều kiện có áp lực lớn.
• Nhược điểm van bướm nhựa điều khiển khí nén không chịu được hệ thống có lưu chất quá nóng.

V. Phân loại van bướm nhựa điều khiển khí nén

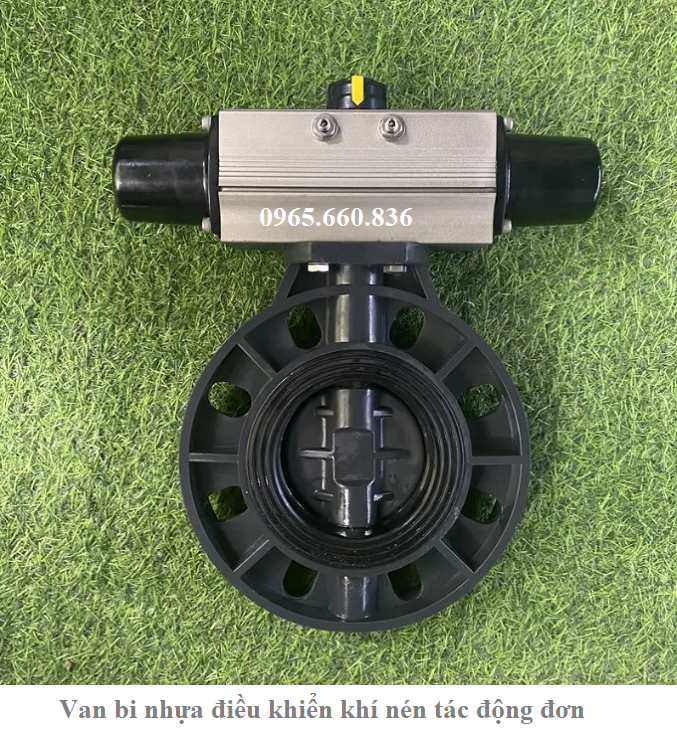

5.1. Van bướm nhựa điều khiển khí nén tác động đơn

• Vật liệu van bướm: nhựa UPVC, PVC, PPR,…
• Chất liệu trục: inox304
• Chất liệu đĩa: nhựa UPVC, CPVC,…
• Gioăng làm kín: EPDM, Teflon
• Chất liệu đầu khí nén: hợp kim nhôm cao cấp
• Kích cỡ: DN50 – DN1000
• Dạng dầu khí: tác động đơn
• Kiểu đóng mở: on/off, tuyến tính
• Áp lực khí nén: 2 bar – 8bar
• Áp lực làm việc: PN10
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi trường sử dụng: nước sạch, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia,…
• Bảo hành: 12 tháng

5.2. Van bướm nhựa điều khiển khí nén tác động kép

• Chất liệu van bướm: nhựa UPVC, PVC, PPR,…
• Trục: inox304
• Đĩa: nhựa UPVC, CPVC,…
• Chất liệu gioăng: EPDM, Teflon
• Kích cỡ: DN50 – DN1000
• Dạng dầu khí: tác động kép
• Kiểu đóng mở: on/off, tuyến tính
• Áp lực khí nén: 2 bar – 8bar
• Áp lực làm việc: PN10
• Nhiệt độ làm việc: 0 – 80 độ C
• Môi trường sử dụng: nước sạch, axit, bazo…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia,…
• Bảo hành: 12 tháng

VI. Catalogue van bướm nhựa điều khiển khí nén

VII. Báo giá van bướm nhựa điều khiển khí nén

Van bi nhựa điều khiển khí nén đang được chúng tôi nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Italia, Malaysia,… Cam kết chất lượng tốt nhất thị trường, giá thành tốt nhất hiện nay, để đặt hàng liên hệ ngay tới SDT: 0965.660.836 để được đội ngủ nhân viên với nhiều năm, kinh nghiệm chúng tôi báo giá và tư vấn các thắc mắc khách hàng đang gặp phải.

Tham khảo thêm: van bướm điều khiển bằng khí nén
