Kích rỗng tâm là gì? Cách hoạt động và lựa chọn kích thủy lực rỗng tâm

Kích rỗng tâm là gì? Đó là kích thủy lực có lỗ xuyên qua giữa ty và thân, để luồn thanh ren hoặc cáp qua. Nhờ lỗ này, kích thủy lực rỗng tâm vừa có thể nâng được tải, vừa có thể kéo được vật nằm trong nó.

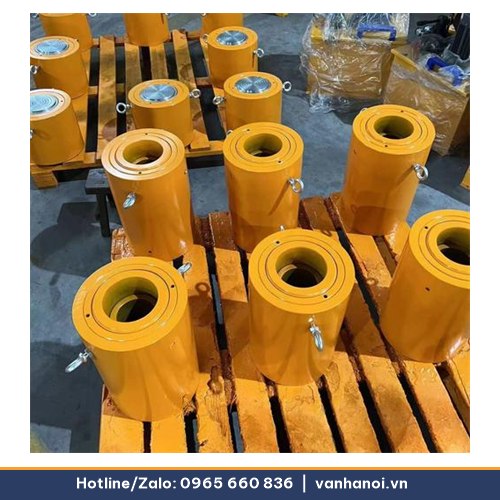

Kích rỗng tâm là gì? Kích thủy lực có lỗ xuyên tâm

I. Kích rỗng tâm là gì?

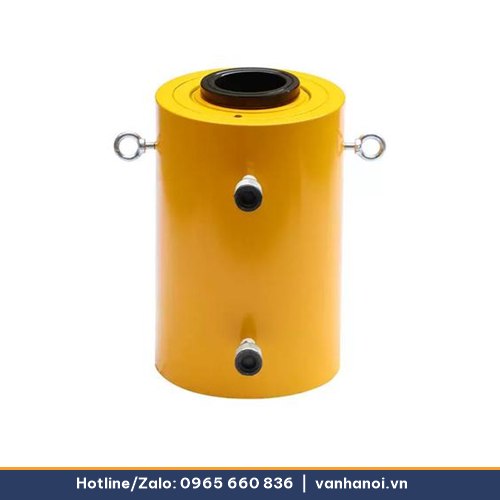

Kích rỗng tâm là xi lanh thủy lực có lỗ hình trụ chạy dọc tâm ty và thân kích. Thanh ren hoặc cáp luồn qua lỗ, được giữ bằng đai ốc ở đầu ty. Nên khi sử dụng kích thủy lực, ty vươn ra thì kéo thanh ren theo, nên kích tạo được lực đẩy lẫn lực kéo. Một chiếc kích nhưng có thể hỗ trợ cho nhiều công việc khác trong xưởng ngoài nâng hạ như căng cáp, nhổ neo, tháo trục, puly, treo, giữ kết cấu lớn,...

Các tên gọi quen thuộc khác của kích rỗng tâm là: Kích xuyên tâm, kích thông tâm, kích rút, con đội rỗng tâm.

II. Ty rỗng làm việc như thế nào?

Ty rỗng làm việc và sinh lực như thế nào? Giống với kích thủy lực thông thường, nó cũng sinh lực theo nguyên lý Pascal. Bơm đẩy dầu vào xi lanh và tạo ra lực tác động lên diện tích ty và sinh lực F=PxA

Nếu như bạn luồn thanh ren hoặc cáp qua lỗ tâm, sau đó vặn đai ốc (hoặc lắp nêm kẹp cáp) sát đầu đội trên ty, thì khi bơm đẩy dầu vào xi lanh sinh lực, nó sẽ sinh lực đẩy ở đầu ty và sinh lực kéo ở phần đế kích gắn với vật.

III. Ứng dụng của kích rỗng tâm là gì?

Trong khi kích thường chỉ tạo lực đội từ dưới lên trên thì kích rỗng tâm làm được cả việc đội lẫn việc kéo qua tâm.

Nhờ vậy, kích rỗng tâm có thể hỗ trợ nhiều công việc khác hay thực hiện nhiều chức năng trên cùng một thiết bị, hỗ trợ nhiều công việc có trong xưởng ngoài việc nâng hạ như:

• Căng cáp dự ứng lực: luồn tao cáp qua tâm, kéo đến lực thiết kế rồi đóng nêm.
• Thử nhổ neo, bu lông móng: kéo thanh neo để kiểm tra lực bám theo yêu cầu nghiệm thu.
• Tháo trục, puly, vòng bi bị kẹt: dùng thanh ren xuyên tâm thay cảo cơ khí không đủ lực.
• Ép mặt bích, kết cấu: thanh ren xuyên qua, siết hai đầu bằng đai ốc.
• Treo, giữ kết cấu lớn: Treo cần trung gian của máy xúc gầu dây.

IV. Cách chọn kích rỗng tâm

Kích rỗng tâm nhiều cỡ tải, mỗi cỡ một đường kính lỗ tâm

Đường kính lỗ tâm là thông số quan trọng hàng đầu khi lựa chọn kích rỗng tâm. Bảng sau lấy từ catalogue Enerpac RCH, áp suất tối đa 10.000 psi (khoảng 700 bar).

Tải trong catalogue tính bằng tấn Mỹ (1 tấn Mỹ khoảng 907kg).

Cách lựa chọn kích: Lỗ tâm phải lớn hơn đường kính ngoài của thanh ren hoặc cáp, kể cả đầu nối.

Ví dụ thanh ren M24 lọt lỗ 26.9mm của mẫu 20 tấn. Nó không lọt lỗ 19,6 mm của mẫu 12 tấn cũng như thanh M30 cần lỗ 33,3 mm trở lên.

V. Cách dùng kích rỗng tâm an toàn

1. Kiểm tra kích và bơm: Để sử dụng kích rỗng tâm an toàn, trước hết cần lau sạch hai đầu khớp nối trước khi cắm. Đối chiếu tải cần kéo với tải ghi trên thân kích.
2. Kê đế và căn đồng trục: Tiếp theo hãy đặt kích trên mặt phẳng, chắc; luồn Không dùng kích thiếu đầu đội. Ngoài ra hãy vặn đai ốc thanh ren sao cho thẳng với tâm, không cọ thành lỗ.
3. Lắp đầu đội và đai ốc: sát mặt đầu đội.
4. Bơm dầu chậm, nhìn đồng hồ: Kích 2 chiều phải nối đủ hai ống dầu. Không vượt vạch hành trình.
5. Khóa tải bằng cơ khí: Khi kéo xong thì siết đai ốc hãm hoặc kê chèn ngay.
6. Xả dầu và thu ty: Mở van từ từ cho ty về hết rồi mới tháo khớp nối.

Lưu ý an toàn: Không đứng trên phương kéo của thanh ren hoặc cáp; nếu đứt, chúng bật ngược lại rất mạnh gây nguy hiểm. Không đưa tay, chân dưới tải chưa kê chèn. Ống dầu không uốn dưới bán kính 115 mm. Ngoài ra, tránh lửa và nhiệt trên 65 độ C. Nếu kích rỗng tâm bị rò dầu, cần báo hỏng và ngừng dùng.

Hiểu kích rỗng tâm là gì và cách lựa chọn giúp bạn chọn đúng ngay từ đầu với tải đủ dư, lỗ tâm lớn hơn thanh ren. Khi dùng, hãy giữ 80% tải, lắp đầu đội và kê chèn tải ngay.
