Van y xiên điều khiển khí nén

I. Van y xiên điều khiển khí nén là gì?

Van y xiên điều khiển khí nén hay (oblique y valve controls pneumatic air) là một thiết bị công nghiệp sử dụng đóng/mở bằng khí nén cho dòng lưu chất lưu thông qua và ngăn chặn lại. Van y xiên điều khiển khí nén có hình dáng giống như chữ Y, chúng có cấu tạo gòm hai bộ phận chính là thân van chữ Y và bộ khí nén. Phần thân van được chế tạo từ chất liệu inox304, inox316 có độ bền cao, chịu được nhiệt độ cao, áp lực lớn từ dòng lưu chất gây ra, do vậy chúng được sử dụng cho nhiều ngành nghề khác nhau như công nghiệp, nông nghiệp, thực phẩm, dược phẩm, đồ uống,…

Van y xiên điều khiển khí nén có các side từ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100,… tuỳ thuộc vào từng hệ thống của các bạn sử dụng lớn hay nhỏ để lựa chọn kích thước van phù hợp nhất.

Van y xiên điều khiển khí nén còn có nhiều các tên gọi khác như:

• Van chữ ỵ khí nén
• Van xiên khí nén đóng
• Van góc khí nén
• Van y xiên khí nén

II. Thông số kỹ thuật van y xiên điều khiển khí nén

• Vật liệu van: Inox304, inox316
• Side van: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 90A, 100A
• Niêm phong: FTFE
• Dạng điều khiển: khí nén
• Kiểu van: thường đóng(NC)
• Kết nối: luồng nội bộ ¼, ½, 1 inch,…
• Áp xuất vận hành: 0 – 16bar
• Nhiệt độ môi trường: -10 đến + 60 độ
• Nhiệt độ trung bình: -10 đến + 180 độ
• Môi trường sử dụng: nước, khí, hơi,…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Malaysia
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động van y xiên điều khiển khí nén

3.1. Cấu tạo van y xiên điều khiển khí nén

• Van y xiên điều khiển khí nén bao gồm các bộ phận chính như:
• Thân van: được làm từ inox SS304, inox SS316 thiết kế với hình dáng giống như chữ Y.
• Đĩa van: nằm bên trong thân van, chúng có nhiệm vụ cho dòng lưu chất đi qua và ngăn chặn toàn bộ dòng lưu chất, chất liệu cấu tạo ra đĩa từ inox304, inox316
• Lò xo đàn hồi: nằm bên trong bộ khí nén, khi cấp khí vào lò xo bị ép lại đĩa van nâng lên van mở
• Ống kết nối với thân van với bộ chuyển động
• Gioăng làm kín – seal: làm từ chất liệu FTFE, Teflon
• Piston
• Nút thông báo trạng thái đóng mở của van: nút này nằm trên đầu khí dùng để quan sát trạng thái đóng/mở của van
• Bộ chuyển động khí nén chế tạo từ chất liệu inox dùng để bao bọc các bộ phận bên trong.
• Thanh thông báo trạng thái đóng mở
• Cổng cấp khí nén cho van
• Trục vít

3.2. Nguyên lý hoạt động van y xiên điều khiển khí nén

Ở trạng thái ban đầu van đang đóng, khi cấp khí nén vào trong van sẽ từ trạng thái đóng sang trạng thái mở. Khi khí nén đi vào piston sẽ đẩy xuống làm cho piston di chuyển, phần piston nằm bên trong nén xuống lò xo và kết nối với bộ chuyển động để điều khiển cho van mở ra. Khi không còn khí nén cấp vào van sẽ tự động đóng lại dựa vào lực đàn hồi của lò xo dản giãn ra.

Để hiểu rỏ hơn mời mọi người tham khảo video dưới đây:

IV. Ưu điểm và nhược điểm van y xiên điều khiển khí nén

4.1. Ưu điểm

Van y xiên khí nén mang nhiều ưu điểm vượt trội về mọi mặt cụ thể như:

• Ưu điểm 1: phù hợp sử dụng trong nhiều môi trường khác nhau, chịu được áp lực cao nhiệt độ lớn
• Ưu điểm 2: thiết kế từ chất liệu inox chống rỉ sét
• Ưu điểm 3: trọng lượng nhẹ, dẽ dàng lắp đặt vào hệ thống
• Ưu điểm 4: bộ điều khiển khí nén sử dụng đóng mở tự động, không tốn sức người
• Ưu điểm 5: sản phẩm nhập khẩu từ nhiều nước khác nhau, giá thành rẻ
• Ưu điểm 6: nguồn gốc xuất xứ rỏ ràng.

4.2. Nhược điểm

Ngoài những ưu điểm van y xiên khí nén mang lại thì van có những nhược điểm nhỏ cần chú ý như:

• Nhược điểm 1: hạn chế về side van không có kích thước lớn
• Nhược điểm 2: chất liệu không đa dạng như dòng van bướm điều khiển khí nén
• Nhược điểm 3: không có khí nén van không thể đóng mở được.

V. Ứng dụng van y xiên điều khiển khí nén

Van y xiên điều khiển khí nén là một dòng van sử dụng tự động, cùng với độ bền cao, do vậy chúng được sử dụng trong nhiều hệ thống, nghành nghề khác nhau như:

• Ứng dụng: trong các hệ thống nước đa dụng ở các nhà máy, khu công nghiệp
• Ứng dụng: trong các hệ thống thông khí, chuyền dẩn hơi nóng
• Ứng dụng: trong hệ thống sử lý chất lỏng ở các toà nhà, khu dân sinh
• Ứng dụng: trong hệ thống sản xuất nước giải khát, bia, rượu,…
• Ứng dụng: trong các hệ thống khác có liên quan.

Khách hàng nên lựa chọn sản phẩm phù hợp với hệ thống của mình để cho chúng hoạt động ổn định nhất, mang lại hiệu xuất cao khi vận hành.

VI. Các dạng van y xiên điều khiển khí nén

6.1. Van y xiên điều khiển khí nén toàn thân inox

• Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50
• Chất liệu: inox304, inox316
• Đầu khí nén: inox
• Kiểu kết nối: lắp ren
• Áp suất làm việc: 16bar, 25bar
• Nhiệt độ làm việc: -10 độ C – 180 độ C
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc,…
• Bảo hành: 1 năm

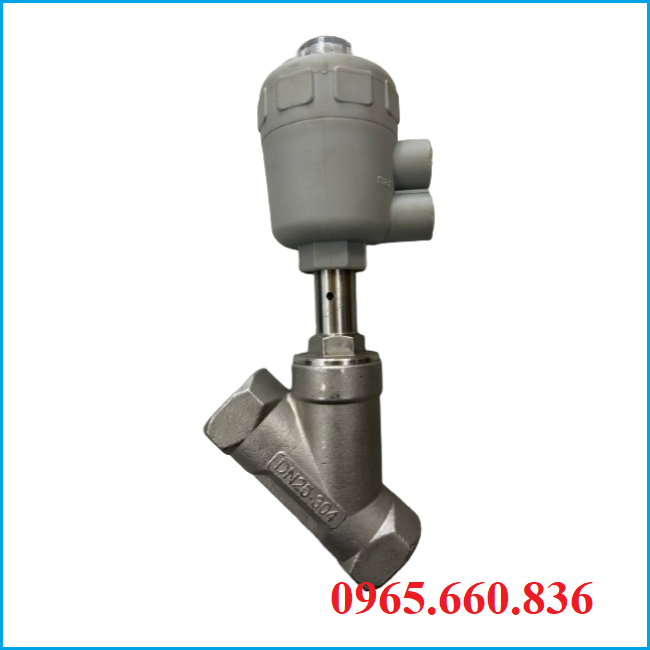

6.2. Van y xiên điều khiển khí nén đầu nhựa

• Kích cỡ: 15A – 50A
• Chất liệu: inox304, inox316
• Đầu khí nén: nhựa
• Điều khiển: khí nén
• Kết nối: lắp ren
• Áp xuất: PN16, PN25
• Nhiệt độ: -10 độ C – 180 độ C
• Sử dụng: nước, khí, hơi, dầu, gas, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc,…
• Bảo hành: 1 năm

6.3. Van y xiên điều khiển khí nén lắp bích

• Kích thước side: DN15 – DN50
• Chất liệu: inox SUS304, inox SUS316
• Đầu khí nén: inox
• Kiểu lắp: mặt bích
• Áp suất làm việc: 16bar, 25bar
• Nhiệt độ sử dụng: tối đa 180 độ C
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc,…
• Bảo hành: 1 năm

6.4. Van y xiên điều khiển khí nén theo xuất xứ

• Van y xiên điều khiển khí nén Đài Loan
• Van y xiên điều khiển khí nén Trung Quốc
• Van y xiên điều khiển khí nén Hàn Quốc
• Van y xiên điều khiển khí nén Thổ Nhĩ Kỳ
• Van y xiên điều khiển khí nén Malaysia

VII. Catalogue van y xiên điều khiển khí nén

Catalogue van y xiên điều khiển khí nén là một dạng tài liệu fife, chứa đầy đủ các thông tin, thông số, hình ảnh, kích thước sản phẩm. Mời mọi người tham khảo hình ảnh Catalogue van y xiên điều khiển khí nén dưới đây:

VIII. Cách lắp đặt van y xiên điều khiển khí nén

Để có thể lắp đặt van y xiên điều khiển khí nén vào đường ống của mình, ta cần tham khảo các bước sau đây:

• Bước 1: chuẩn bị đầy đủ các thiết bị cần thiết trước khi lắp đặt
• Bước 2: lau chùi sạch sẽ van y xiên và đầu khí
• Bước 3: đặt van đúng hướng dòng chảy song cố định lại
• Bước 4: tiến hành sử dụng thử xem van có hoạt động ổn định hay không
• Bước 5: van hoạt động ổn định, không bị rò rỉ gì chúc mừng bạn lắp đặt thành công.

IX. Báo giá van y xiên điều khiển khí nén

Ngày nay van y xiên điều khiển khí nén được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi nhập khẩu trực tiếp tại các nước lớn Đài Loan, Trung Quốc, Hàn Quốc,… Đảm bảo với khách hàng sản phẩm chính hãng 100%, giấy tờ CO~CQ đầy đủ, giá thành bên đơn vị chúng tôi cung cấp mỗi dạng van chúng sẽ có một mức giá riêng của chúng và được thay đổi lên xuống theo thị trường.

Ngoài dòng van y xiên điều khiển khí nén ra đơn vị chúng tôi còn nhập khẩu nhiều dòng van khác:

Nhanh tay liên hệ tới hotline: 0965.660.836 để được tư vấn trực tiếp báo giá sản phẩm.
