Van bi điều khiển khí nén lắp bích

I. Van bi điều khiển khí nén lắp bích là gì?

Van bi điều khiển khí nén lắp bích hay van bi lắp bích điều khiển khí nén là dòng van dùng để đóng mở điều tiết dòng lưu chất đi qua đường ống và chuyển hướng. Phần thân van được thiết kế với dạng lắp bích có đa dạng nhiều mẫu mã như 2 ngã, 3 ngã chúng được làm từ chất liệu inox, thép, gang có độ bền cao giúp cho van tăng độ bền chịu được áp lực lớn khi làm việc vì thế chúng được sử dụng trong nhiều các lưu chất như nước, khí, hơi, dung dịch, hoá chất, xăng dầu…

Van bi điều khiển khí nén lắp bích hoạt động với hai dạng on/off và tuyến tính và hai dạng đầu khí tác động đơn và tác động kép. Sản phẩm được sản xuất từ Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Malaysia… được chúng tôi nhập khẩu chính hãng về Việt Nam với giá thành rẻ nhất thị trường.

II. Thông số kỹ thuật van bi điều khiển khí nén lắp bích

2.1. Thông số kỹ thuật bộ khí nén

• Chất liệu: hợp kim nhôm cao cấp
• Dạng tác động: tác động đơn, tác động kép
• Áp lực khí nén: 1 – 8bar
• Nhiệt độ làm việc: 0 – 80 độ
• Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc, Thổ Nhĩ Kỳ…
• Bảo hành: 12 tháng

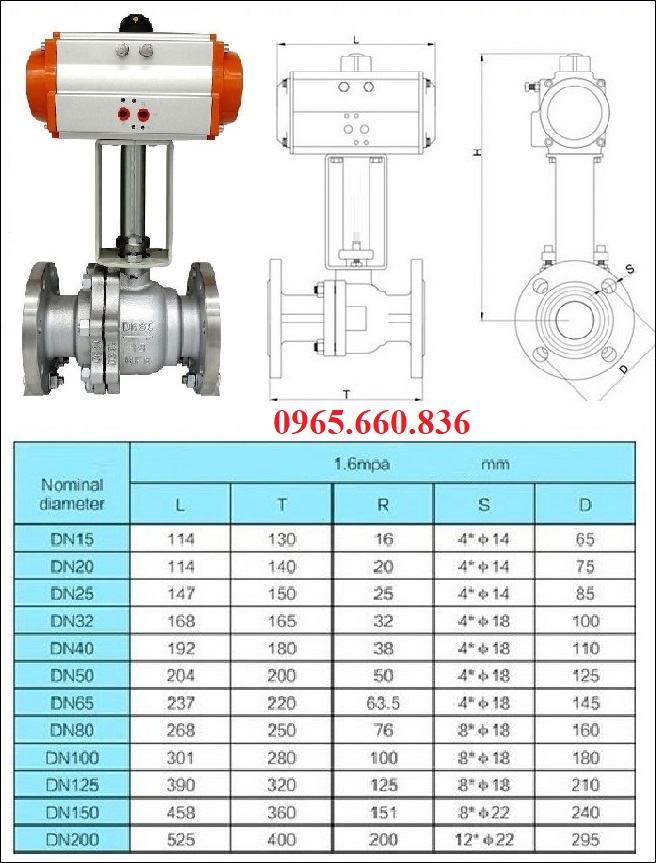

2.2. Thông số kỹ thuật van bi lắp bích

• Kích cỡ: DN15 – DN200
• Chất liệu: inox, thép, gang
• Chất liệu gioăng: cao su teflon, EPDM
• Kết nối: mặt bích
• Tiêu chuẩn mặt bích: JIS 10K, DIN, BS4504, ANSI
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc
• Bảo hành: 12 tháng

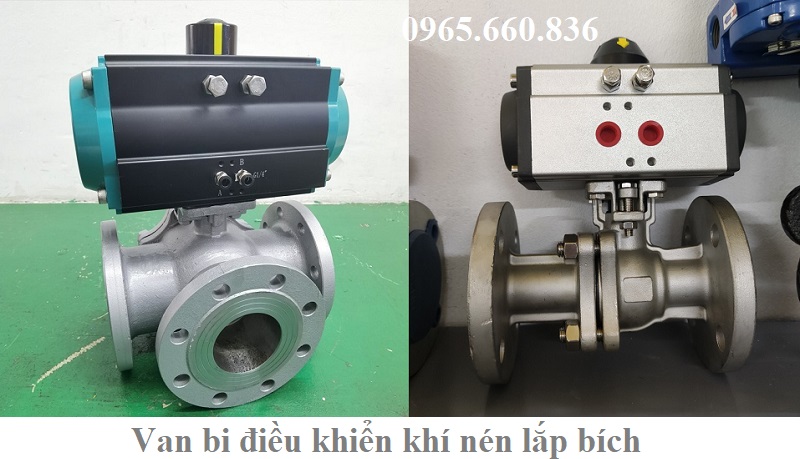

III. Hình ảnh van bi điều khiển khí nén lắp bích

IV. Cấu tạo nguyên lý hoạt động van bi điều khiển khí nén lắp bích

4.1. Cấu tạo van bi điều khiển khí nén lắp bích gồ hai bộ phận chính:

• Phần van bi: van bi là bộ phận dùng để kết nối vào đường ống bằng các đầu mặt bích, chúng trực tiếp thực hiện quá trình đóng/mở van cho dòng chảy đi qua và ngăn lại. Phần van bi có cấu tạo gồm các bộ phận như thân van, quả bi, gioăng làm kín và trục van được lắp ráp lại tạo thành van hoàn chỉnh.
• Bộ điều khiển khí nén: là bộ phận tiếp nhận khí nén từ bên ngoài để cho chúng vận hành tự động. Chúng được cấu tạo gồm các bộ phận như pistong, bánh răng, trục, vỏ đầu khí. Bộ điều khiển khí nén sẽ có hai dạng hoạt động chính là tác động đơn và tác động kép sẽ phù hợp với từng hệ thống khách hàng đang sử dụng.

4.2. Nguyên lí hoạt động van bi điều khiển khí nén lắp bích

Cùng tham khảo nguyên lý hoạt động van bi điều khiển lắp bích ở phần: van bi điều khiển điện.

V. Ưu điểm nhược điểm van bi điều khiển khí nén lắp bích

5.1. Ưu điểm

Van bi điều khiển khí nén lắp bích có nhiều ưu điểm vượt trội cả về giá thành và chất lượng chúng mang lại cho hệ thông sự ổn định lâu dài, chính vì thế chúng rất được ưu chuộng tại thị trường ngày nay. Dưới đây là một số ưu điểm tiêu biểu của van:

• Độ bền cơ học cao chống va đập từ bên ngoài.
• Chịu được nhiệt độ cao, áp lực lớn từ dòng lưu chất.
• Đa dạng mẫu mã, kiểu dáng khác nhau.
• Chu trình đóng mở nhanh chóng.
• Dẽ dàng lắp đặt, bảo trì, bảo dưỡng.
• Thời gian bảo hành 12 tháng.

5.2. Nhược điểm

Tuy rằng van bi điều khiển khí nén lắp bích có nhiều ưu điểm thì chúng củng còn một số nhược điểm đáng quan tâm như:

• Không sử dụng cho các hệ thống chất kết dính, chất cô đặc.
• Giá thành van khá cao thường cao hơn dòng van lắp ren.

VI. Các dạng van bi điều khiển khí nén lắp bích hiện nay

• Van bi điều khiển khí nén lắp bích 2 ngã
• Van bi điều khiển khí nén lắp bích 3 ngã
• Van bi điều khiển khí nén lắp bích on/off
• Van bi điều khiển khí nén lắp bích tuyến tính
• Van bi điều khiển khí nén lắp bích tác động đơn
• Van bi điều khiển khí nén lắp bích tác động kép
• Van bi điều khiển khí nén lắp bích Đài Loan
• Van bi điều khiển khí nén lắp bích Hàn Quốc
• Van bi điều khiển khí nén lắp bích Thổ Nhĩ Kỳ
• Van bi điều khiển khí nén lắp bích Nhật Bản
• Van bi điều khiển khí nén lắp bích Thổ Nhĩ kỳ
• Van bi inox điều khiển khí nén lắp bích
• Van bi gang điều khiển khí nén lắp bích
• Van bi thép điều khiển khí nén lắp bích

VII. Ứng dụng van bi điều khiển khí nén lắp bích

• Ứng dụng van bi điều khiển khí nén lắp bích: lắp đặt cho hệ thống nước sạch, nước thải.
• Ứng dụng van bi điều khiển khí nén lắp bích: lắp đặt cho hệ thống hơi nóng công nghiệp.
• Ứng dụng van bi điều khiển khí nén lắp bích: lắp đặt cho hệ thống tưới tiêu nông nghiệp.
• Ứng dụng van bi điều khiển khí nén lắp bích: lắp đặt cho hệ thống dân sinh cấp thoát nước.
• Ứng dụng van bi điều khiển khí nén lắp bích: lắp đặt cho hệ thống chế biến thực phẩm.

Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi với 20 năm kinh nghiệp trong nghề luôn nhập khẩu các sản phẩm tốt nhất với giá thành rẻ nhất thị trường. Với nhiều dạng van khác nhau để nhận được giá thành sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp và báo giá sản phẩm.

Xem thêm: van bi điều khiển khí nén tác động đơn
