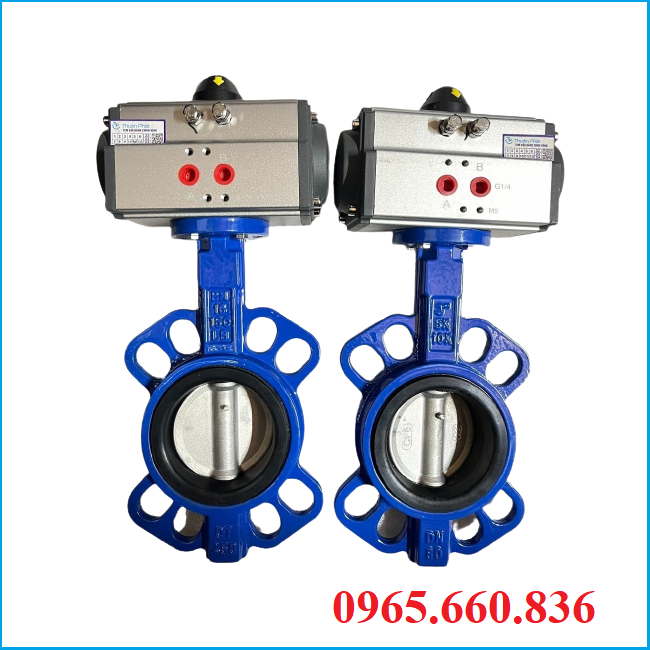

Van bướm điều khiển bằng khí nén

I. Van bướm điều khiển bằng khí nén là gì?

Van bướm điều khiển bằng khí nén hay còn được gọi là van bướm khí nén đây là một kiểu van sử dụng khí nén cấp vào để trực tiếp đóng/mở một cách tự động hoá. Thay thế cho các dạng van bướm điều khiển khí nén tay quay, van bướm điều khiển khí nén tay gạt.

Van bướm điều khiển bằng khí nén cho thời gian đóng mở ở dạng on/off siêu nhanh chỉ mất 1 – 2 giây. Ngoài ra chúng có thể đóng mở theo góc độ để điều tiết lưu lượng của dòng lưu chất bằng cách lắp bộ điều khiển tuyến tính.

Van bướm điều khiển bằng khí nén được sản xuất từ nhiều các chất liệu inox, thép, gang, nhựa cùng với dãi kích cỡ DN50 – DN1000 chúng có thể lắp đặt cho nhiều các hệ thống lớn nhỏ, nhiều nghành nghề khác nhau tại các nhà máy xi măng, nhà máy sản xuất thực phẩm, dược phẩm, nhà máy thuỷ điện, nhiệt điện và chúng được sử dụng trong nhiều môi trường khác nhau như nước sạch, nước thải, khí, hơi, dung dịch, hoá chất,...

II. Thông số kỹ thuật van bướm điều khiển bằng khí nén

• Kích cỡ van: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800, DN1000
• Chất liệu van: inox304, inox316, thép, gang, nhựa
• Trục, đĩa: inox304 CF8, inox316 CF8M
• Gioăng làm kín: cao su Teflon, EPDM, Vitton, inox
• Dạng kết nối: mặt bích, lug, wafer
• Nhiệt độ làm việc: - 10 độ C – 380 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40 bar
• Dạng đầu khí: tác động đơn, tác động kép
• Kiểu đóng mở: on/off, tuyến tính
• Thời gian đóng mở: 1 giây – 2 giây
• Chất liệu đầu khí nén: hợp kim nhôm
• Áp lực khí nén: 2 bar – 8bar
• Mô men xoắn: 2.75Nm ~ 13673Nm
• Môi trường sử dụng: nước, khí, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Italia,…
• Bảo hành: 12 tháng

III. Cấu tạo van bướm điều khiển bằng khí nén

3.1. Thiết bị chuyển động bằng khí nén

Phần động cơ khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp, bên trong chúng bao gồm piston, xilanh, trục, lò xo. Đầu khí nén được chế tạo từ hai kiểu với cấu tạo bên trong khác nhau là bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép.

A. Bộ tác động đơn

Bộ khí nén tác động đơn là dạng có lò xo tự động phản hồi, có nghĩa là khi cấp khí nén vào trong đầu điều khiển khí nén, lò xo bên trong bị ép lại kiến cho bánh răng đẩy sang hai bên giúp cho trục quay theo một góc 90 độ tạo ra quá trình mở van. Khi không còn khí nén lò xo sẽ đàn hồi về vị trí ban đầu trục quay ngược lại van đóng. Đối với dạng này chỉ cần cấp khí cho đầu khí 1 lần là thực hiện được quá trình đóng/mở van.

B. Bộ tác động kép

Bộ khí nén tác động kép khác với bộ điều khiển khí nén tác động đơn dạng này cần cấp khí nén 2 lần để đóng/mở van do bên trong chúng không có lò xo.

3.2. Phần van bướm

• Van bướm là bộ phận trực tiếp gắn vào đường ống mục đích ngăn chặn dòng chảy và cho dòng chảy đi qua hoàn toàn và nhỏ hơn.
• Phần thân van bướm chúng được chế tạo từ nhiều các chất liệu inox, thép, gang, nhựa mỗi dạng chất liệu sẽ chịu được một mức nhiệt độ giới hạn của chúng.
• Trục van bướm dùng để gắn với bánh răng đầu khí và kết nối với đĩa van để tạo ra quá trình đóng, mở van.
• Đĩa van bướm được thiết kế từ các chát liệu có độ bền cao inox, thép, nhựa chống chịu được các môi trường từ dòng lưu chất.
• Gioăng làm kín nằm ở vành của đĩa van chúng chế tạo từ các chất liệu cao su teflon, EPDM,… chịu được lưu chất ăn mòn và là bộ phận ngăn không cho các lưu chất rò rỉ ra bên ngoài.

3.3. Nguyên lý hoạt động van bướm điều khiển bằng khí nén

Để biết về nguyên lý hoạt động van bướm điều khiển khí nén mời mọi người tham khảo ở phần: van bướm điều khiển khí nén

IV. Ưu điểm nhược điểm van bướm điều khiển bằng khí nén

4.1. Ưu điểm van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén là một trong dòng sản phẩm đang được sử dụng rộng rãi tại thị trường công nghiệp hoá ngày nay. Chúng mang cho mình nhiều ưu điểm vượt trội cụ thể như:

• Van bướm điều khiển bằng khí nén cho tốc độ đóng mở siêu nhanh chỉ mất 1 giây.
• Có chi phí đầu tư rẻ hơn so với các dòng van điều khiển điện.
• Có cấu tạo đơn giản, dễ dàng lắp đặt vào trong hệ thống đường ống.
• Độ an toàn cao, dễ dàng sử dụng, không gây chập chảy, nổ.
• Lắp đặt ở nhiều môi trường khác nhau như nước sạch, nước thải, khí, hơi, dầu,…
• Van hoạt động tự động, không tốn sức người, thay thế con người vận hành.

4.2. Nhược điểm van bướm điều khiển bằng khí nén

• Nhược điểm lớn nhất van bướm điều khiển khí nén khi không có khí nén van không thể đóng mở được.
• Không có side bé như các dòng van bi.

V. Ứng dụng van bướm điều khiển bằng khí nén

5.1. Ứng dụng van bướm điều khiển bằng khí nén ở các nhà máy

• Lắp đặt ở các nhà máy sản xuất thực phẩm, dược phẩm.
• Lắp đặt trong nhà máy nhiệt điện, thuỷ điện, hồ chứa.
• Lắp đặt trong nhà máy sản xuất xy măng, bột giấy, nhà máy sửa.
• Lắp đặt trong nhà máy hơi, nhà máy chế tạo đồ công nghiệp.

5.2. Ứng dụng ban bướm điều khiển bằng khí nén cho các lưu chất

• Sử dụng trong đường ống sử lý nước sạch, nước thải, nước đa dụng.
• Sử dụng trong đường ống khí gas, khí nhiệt độ cao.
• Sử dụng trong đường ống dẩn khí nén, khí hơi.
• Sử dụng trong hệ thống chứa axit, bazo.

VI. Các sản phẩm van bướm điều khiển bằng khí nén

6.1. Van bướm điều khiển bằng khí nén theo chất liệu

• Van bướm inox điều khiển bằng khí nén
• Van bướm thép điều khiển bằng khí nén
• Van bướm thân gang cánh inox điều khiển bằng khí nén
• Van bướm nhựa điều khiển bằng khí nén

6.2. Van bướm điều khiển bằng khí nén theo kiểu van

• Van bướm điều khiển bằng khí nén lắp lug
• Van bướm điều khiển bằng khí nén lắp mặt bích
• Van bướm điều khiển bằng khí nén lắp wafer
• Van bướm điều khiển bằng khí nén on/off
• Van bướm điều khiển bằng khí nén tuyến tính
• Van bướm điều khiển bằng khí nén tác động đơn
• Van bướm điều khiển bằng khí nén tác động kép

6.3. Van bướm điều khiển bằng khí nén theo xuất xứ

• Van bướm điều khiển bằng khí nén Đài Loan
• Van bướm điều khiển bằng khí nén Nhật Bản
• Van bướm điều khiển bằng khí nén Hàn Quốc
• Van bướm điều khiển bằng khí nén Thổ Nhĩ Kỳ
• Van bướm điều khiển bằng khí nén Malaysia

VII. Báo giá van bướm điều khiển bằng khí nén

Van bướm điều khiển bằng khí nén được báo giá theo yêu cầu sản phẩm của khách hàng, mỗi dạng van khác hàng yêu cầu sẽ có một mức giá riêng biệt của chúng. Đơn vị chúng tôi là đơn vị chuyên cung cấp các dòng van bướm điều khiển bằng khí nén chất lượng cao giá thành rẻ nhất thị trường. khách hàng đang có nhu cầu mua sản phẩm hãy liên hệ ngay tới hotline: 0965.660.836 để được chúng tôi báo giá trực tiếp sản phẩm van bướm điều khiển bằng khí nén.

Tham khảo thêm: van bướm điều khiển khí nén on/off
