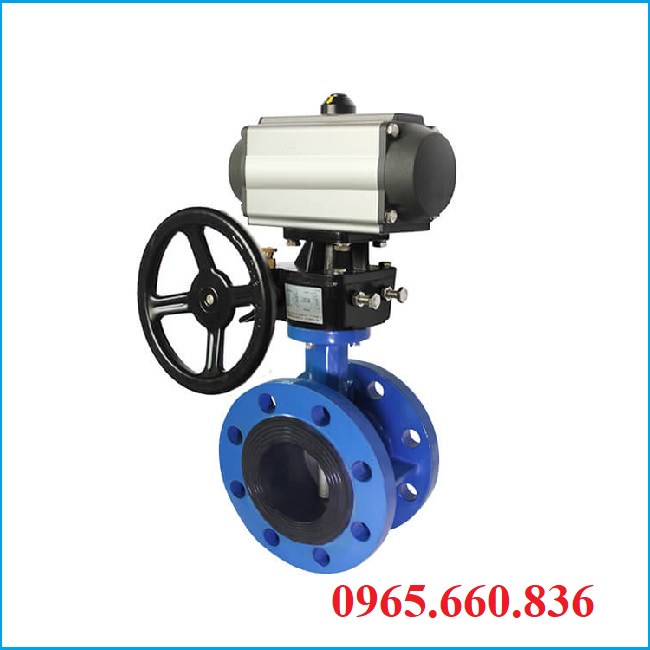

Van bướm điều khiển khí nén có tay quay

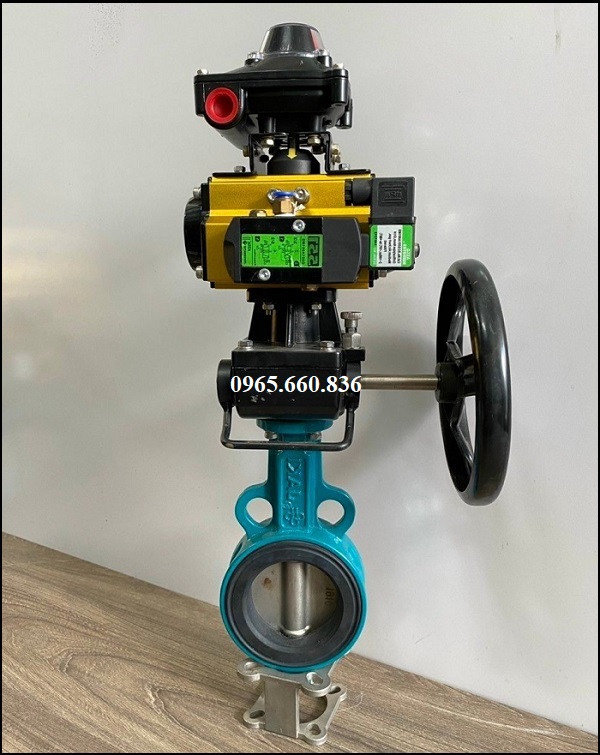

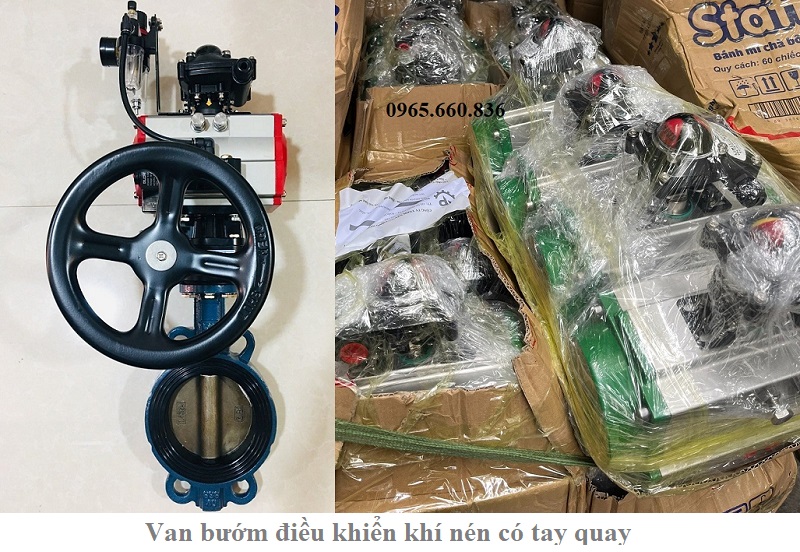

I. Van bướm điều khiển khí nén có tay quay là gì?

Van bướm điều khiển khí nén có tay quay là van được vận hành nhờ vào bộ điều khiển khí nén, dưới bộ điều khiển khí nén còn được gắn thêm tay quay, để khi gặp trường hợp trục trặc khí nén van vẩn có thể đóng mở bằng tay quay một cách dễ dàng.

Van bướm điều khiển khí nén có tay quay là một kiểu van có tính thiết kế chắc chắn, thân van được chế tạo từ chất liệu inox, thép, gang, nhựa, phần vô lăng được chế tạo từ inox bên ngoài được phủ thêm lớp sơn chống rỉ. Van có nhiều kích cỡ khác nhau từ DN40 – DN1000 đáp ứng đầy đủ nhu cầu sử dụng của khách hàng.

Hiện nay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi là một trong số các đơn vị đứng đầu trong ngành van công nghiệp, luôn nhập khẩu van bướm điều khiển khí nén có tay quay và phân phối đi khắp tỉnh thành Hà Nội, Đà Nẵng, TP Hồ Chí Minh với mức giá ưu đãi nhất thị trường.

II. Thông số kỹ thuật van bướm điều khiển khí nén có tay quay

• Kích thước van bướm: 40A – 1000A
• Chất liệu van: inox, thép, gang, nhựa
• Trục, đĩa: inox, thép không rỉ, nhựa
• Gioăng làm kín: cao su Teflon, EPDM, inox
• Chất liệu tay quay: inox
• Chất liệu đầu khí: hợp kim nhôm
• Dạng đóng mở: on/off, tuyến tính
• Kiểu đầu khí: tác động đơn, tác động kép
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất, gas,…
• Xuất xứ: Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ, Malaysia
• Bảo hành: 12 tháng

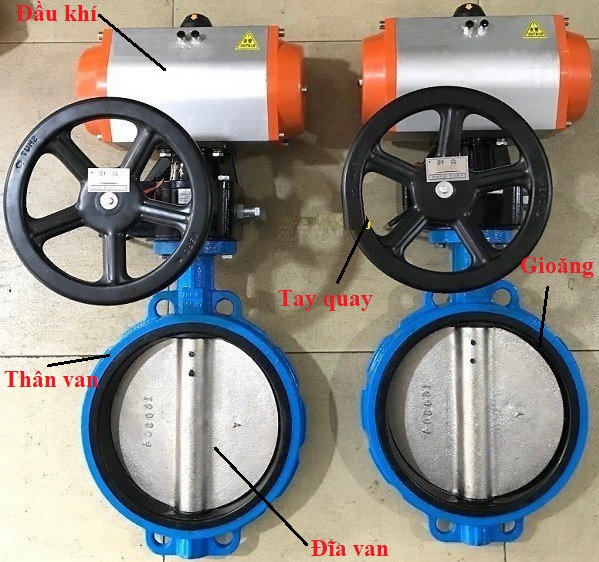

III. Cấu tạo nguyên lý hoạt động van bướm điều khiển khí nén có tay quay

3.1. Van bướm

Phần van bướm điều khiển khí nén có tay quay được chế tạo từ chất liệu inox, thép, gang, nhựa,… hai đầu của thân van bướm dùng để gắn vào đường ống theo các kiểu: mặt bích, lug, wafer ngoài ra bên trong thân van có chứa các bộ phận con như trục van, đĩa van, gioăng làm kín.

• Phần trục van: được chế tạo từ chất liệu inox, thép không rỉ, đây là bộ phận kết nối với đầu khí và đĩa van.
• Phần đĩa van: tuỳ theo từng chất liệu của thân van chúng sẽ có một chất liệu riêng của chúng như inox, thép, gang, nhựa. Đây là bộ phận trực tiếp tiếp súc với lưu chất, chức năng chính dùng để ngăn chặn dòng chảy cà lưu thông dòng chảy.
• Phần gioăng làm kín: đây là bộ làm kín cho van bướm khi đóng van chúng sẽ ngăn chặn lưu chất rò rỉ ra bên ngoài.

3.2. Đầu điều khiển khí nén

Đối với đầu điều khiển khí nén chúng có hai dạng tác động đơn và tác động kép. Hai dạng đầu khí này chúng đều có chức năng đóng mở tuy nhiên cách thức chế tạo bên trong chúng có chút khác nhau.

• Đầu điều khiển khí nén tác động đơn: bên trong chúng được thiết kế có lò xo phản hồi. Khi cấp khí nén vào trong lò xo sẽ bị ép lại kiến cho trục van và piston di chuyển tạo ra quá trình quay bánh răng van mở ra.
• Bên trong đầu khí nén tác động đơn có các bộ phận chính như piston, lò xo, trục van và bánh răng.
• Đầu điều khiển khí nén tác động kép: được thiết kế khác với đầu tác động đơn là bên trong không có lò xo phản hồi, phải cần hai lần cấp khí nén cho một chu trình đóng, mở van.

3.3. Tay quay

Tay quay là bộ phận được gắn thêm vào van bướm chức năng chính dùng để đóng/mở bằng tay khi không có khí nén cấp vào. Tay quay thường có dạng hình tròn, được chế tạo từ chất liệu inox có độ bền cao, vận hành một cách dễ dàng.

3.4. Nguyên lý hoạt động van vướm điều khiển khí nén có tay quay

Cùng thao khảo ở phần: van bi điều khiển khí nén

IV. Ưu điểm nhược điểm van bướm điều khiển khí nén có tay quay

4.1. Ưu điểm

• Van bướm khí nén được gắn thêm tay quay đễ dễ dàng đóng mở một cách đơn giản, linh hoạt mà không cần đến khí nén.
• Lối thiết kế đa dạng kiểu dáng, chất liệu đáp ứng đầy đủ nhu cầu sử dụng của hệ thống.
• Van bướm điều khiển khí nén có tay quay an toàn khi sử dụng, không gây cháy nổ, chập điện.
• Cho thời gian đóng mở nhanh, tiết kiệm thời gian, tăng năng xuất làm việc.
• Có nhiều sự lựa chọn về xuất xứ cho khác hàng lựa chọn, đầy đủ giấy tờ CO~CQ, bảo hành 12 tháng.

4.2. Nhược điểm

• Không lắp đặt được cho hệ thống bé có side nhỏ hơn DN40.
• Việc lắp thêm tay quay giá thành sẽ cao hơn các dòng không có tay quay.

V. Các dạng van bướm điều khiển khí nén có tay quay

5.1. Van bướm điều khiển khí nén có tay quay theo kiểu hoạt động

• Van bướm điều khiển khí nén có tay quay on/off
• Van bướm điều khiển khí nén có tay quay tuyến tính
• Van bướm điều khiển khí nén có tay quay tác động đơn
• Van bướm điều khiển khí nén có tay quay tác động kép

5.2. Van bướm điều khiển khí nén có tay quay theo chất liệu

• Van bướm inox điều khiển khí nén có tay quay
• Van bướm thép điều khiển khí nén có tay quay
• Van bướm gang điều khiển khí nén có tay quay
• Van bướm thân gang cánh inox điều khiển khí nén có tay quay

5.3. Van bướm điều khiển khí nén có tay quay theo xuất xứ

• Van bướm điều khiển khí nén có tay quay Thổ Nhĩ Kỳ
• Van bướm điều khiển khí nén có tay quay Đài Loan
• Van bướm điều khiển khí nén có tay quay Nhật Bản
• Van bướm điều khiển khí nén có tay quay Hàn Quốc

VI. Địa chỉ cung cấp hàng uy tín, chất lượng

Ngày nay việc tìm kiếm được một đơn vị cung cấp hàng uy tín chất lượng là không hề khó. Hãy đến ngay tới Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát nơi chuyên cung cấp các dòng van bướm điều khiển khí nén có tay quay chính hãng, giá rẻ chất lượng tốt nhất thị trường. Liên hệ ngay để được báo giá trực tiếp sản phẩm ngay nhé.

Tham khảo thêm: van bướm inox điều khiển khí nén Hàn Quốc
