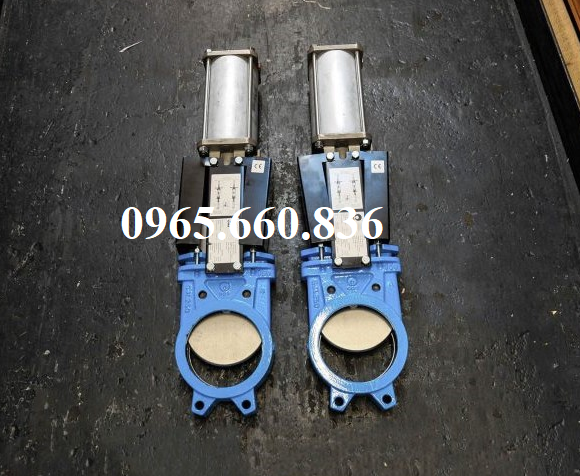

Van dao điều khiển khí nén

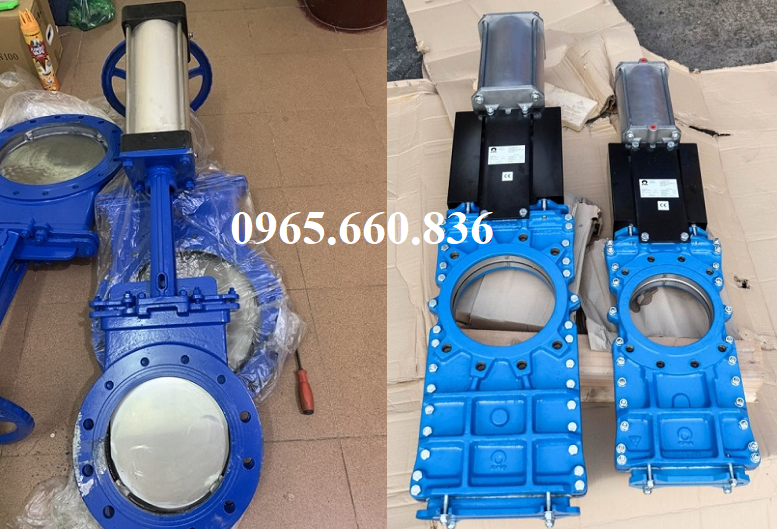

I. Van dao điều khiển khí nén là gì?

Van dao điều khiển khí nén hay còn được gọi với tên van cổng điều khiển khí nén, đây là một dòng van công nghiệp sử dụng bộ điều khiển khí nén để giúp cho van đóng, mở dễ dàng, thay thế bộ điều khiển tay quay cơ học. Van dao điều khiển khí nén được chế tạo với phần thân van từ chất liệu inox, thép, gang, đầu khí nén được làm từ hợp kim nhôm cao cấp.

Van dao điều khiển khí nén có kích cỡ DN50 – DN1000 và được kết nối vào đường ốn theo dạng mặt bích, chúng chuyên được sử dụng cho các hệ thống có các lưu chất nặng như than, bùn, xi măng, bột giấy,…

Ngày nay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi chuyên cung cấp các dòng van dao điều khiển khí nén nhập khẩu từ Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Italia, Thổ Nhĩ kỳ,… các sản phẩm bên đơn vị cung cấp có mức giá rẻ nhất thị trường, cam kết chính hãng 100%, chế độ bảo hành 12 tháng. Đổi trả 1.1 khi có lỗi do nhà sản xuất.

II. Thông số kỹ thuật van dao điều khiển khí nén

• Kích cỡ van: DN50 – DN1000
• Vật liệu chế tạo: inox, thép, gang,…
• Gioăng làm kín: cao su Teflon
• Áp lực khí nén: 2bar – 8bar
• Kết nối: mặt bích
• Nhiệt độ làm việc: 0 độ C – 150 độ C
• Áp lực sử dung: PN10, PN15, PN25
• Môi trường sử dụng: nước sạch, nước thải, dầu, mỡ, bột giấy
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản
• Bảo hành: 12 tháng

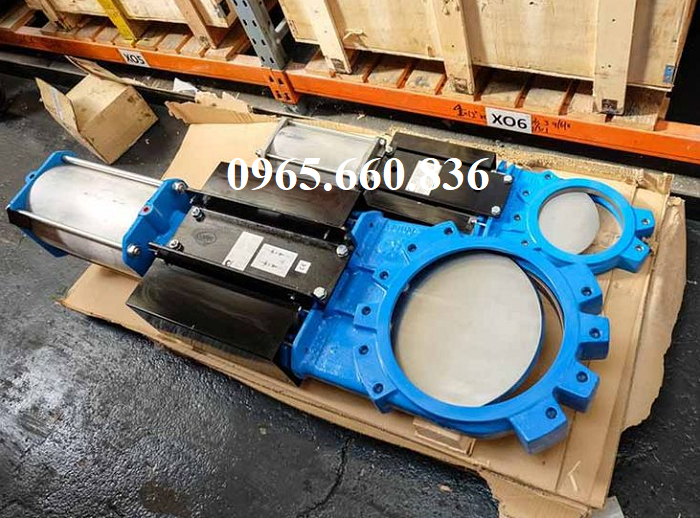

III. Hình ảnh van dao điều khiển khí nén

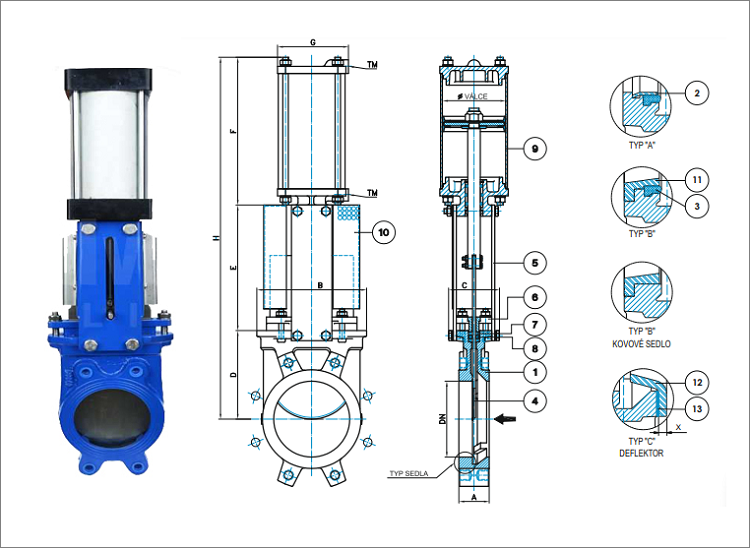

IV. Cấu tạo nguyên lý hoạt động van dao điều khiển khí nén

4.1. Cấu tạo van y xiên điều khiển khí nén

Cấu tạo van dao điều khiển khí nén có hai bộ phận chính bao gồm: thân van dao và bộ điều khiển khí nén.

• Bộ phận thân van dao: đây là bộ phận kết nối trực tiếp với đường ống theo dạng mặt bích, được làm từ các loại chất liệu inox, thép, gang. Phần đĩa, trục được làm từ chất liệu inox, thép không rỉ nhằm mục đích ngăn chặn lưu chất đường ống.
• Bộ chuyển động khí nén: gắn trực tiếp với thân van, bên ngoài vỏ được làm từ chất liệu hợp kim nhôm cao cấp, chống rỉ tốt. Bên trong chúng có piston, trục, bánh răng, xilanh khi cấp khí nén đi vào khiến cho xilanh chuyển động lên xuống, van đóng mở.

4.2. Nguyên lý hoạt động van y xiên điều khiển khí nén

Van dao điều khiển khí nén hoạt động theo nguyên lý đóng, mở bằng khí nén. Khi cho lượng khí đi vào đầu điều khiển khí nén, lúc này bộ phận xilanh sẽ được nâng lên hoặc hạ xuống kéo theo trục van, đĩa van chuyển động theo, tạo ra quá trình đóng, mở van.

Để hiểu rỏ hơn về nguyên lý hoạt động van dao khí nén mời các bạn tham khảo video dưới đây:

V. Ưu điểm nhược điểm van dao điều khiển khí nén

5.1. Ưu điểm van dao điều khiển khí nén

• Ưu điểm van dao điều khiển khí nén: vận hành ổn định trong lưu chất cô đặc, kết dính
• Ưu điểm van dao điều khiển khí nén: có đa dạng chất liệu phù hợp cho nhiều hệ thống chất lỏng, chất rắn
• Ưu điểm van dao điều khiển khí nén: kết nối vào đường ống theo dạng mặt bích tiêu chuẩn JIS 10K, BS PN16
• Ưu điểm van dao điều khiển khí nén: cho thời gian đóng mở nhanh, phù hợp cho nhiều hệ thống
• Ưu điểm van dao điều khiển khí nén: độ bền cơ học cao, chịu được các tác nhân gây hại từ bên ngoài
• Ưu điểm van dao điều khiển khí nén: cho khả năng chịu được nhiệt độ cao, áp lực lớn phù hợp cho nhiều đường ống
• Ưu điểm van dao điều khiển khí nén: được nhập khẩu chính hãng, đầy đủ giấy tờ CO~CQ, giá thành rẻ nhất thị trường.

5.2. Nhược điểm van dao điều khiển khí nén

• Van dao điều khiển khí nén chỉ hoạt động khi có nguồn khí nén cấp vào
• Van dao điều khiển khí nén không thích hợp lắp đặt trong hệ thống có lưu chất ăn mòn cao như axit, bazo.

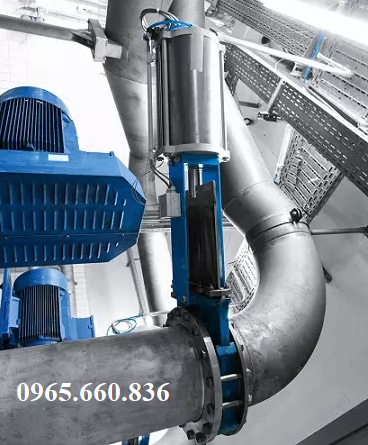

VI. Ứng dụng van dao điều khiển khí nén

Ngày nay đất nước ngày càng phát truyển, có rất nhiều các khu công nghiệp, nhà máy, xí nghiệp mọc lên trong các hệ thống ở các nhà máy này đều cần sử dụng đến van dao điều khiển khí nén, nhằm mục đích điều chỉnh, ngăn chặn dòng chảy đi qua. Dưới đây là một số ứng dụng van dao điều khiển khí nén:

• Ứng dụng van dao điều khiển khí nén: sử dụng trong nhà máy sản xuất xi măng, đá bào,…
• Ứng dụng van dao điều khiển khí nén: sử dụng trong nhà máy sản xuất giấy, hoá chất, xăng dầy
• Ứng dụng van dao điều khiển khí nén: sử dụng trong hệ thống xử lý nước thải, nước sạch, trong thành phố
• Ứng dụng van dao điều khiển khí nén: lắp đặt trong đường ống thuỷ hải sản, tàu biển
• Ứng dụng van dao điều khiển khí nén: lắp đặt trong đường ống thuỷ điện, trạm bơm, máy bơm công nghiệp
• Ứng dụng van dao điều khiển khí nén: lắp đặt trong các nhà máy bê tông, trạm trộn, gạch, than đá, luyện kim đen.

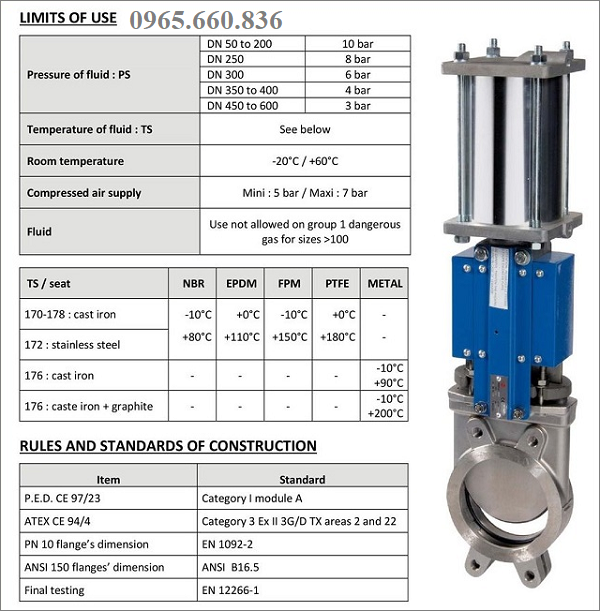

VII. Catalogue van dao điều khiển khí nén

VIII. Phân loại van dao điều khiển khí nén

Hiện nay có rất nhiều kiểu van dao điều khiển khí nén khác nhau, mỗi loại phù hợp với một đường ống riêng của chúng, do vậy hãy tham khảo các  dòng van dao điều khiển khí nén dưới đây để lựa chọn sản phẩm phù hợp cho đường ống của mình.

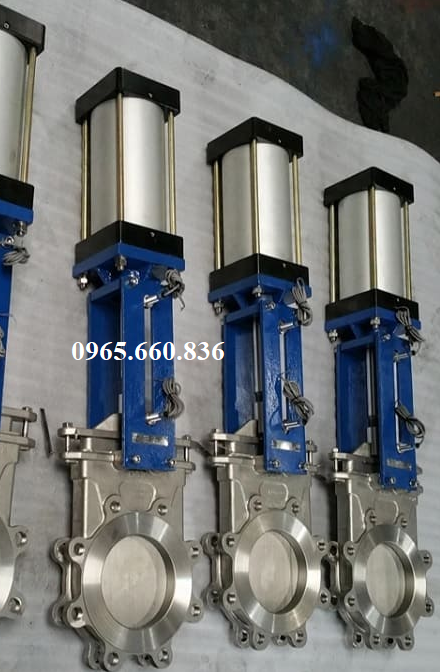

7.1. Van dao điều khiển khí nén inox

• Chất liệu thân van: inox 304, inox 316
• Chất liệu đầu khí: hợp kim nhôm
• Side van: DN50 – DN1000
• Kết nối: mặt bích
• Nhiệt độ làm việc: 180 độ C
• Áp lực sử dụng: 16bar
• Áp lực khí cấp vào: 2bar – 8bar
• Môi trường sử dụng: nước sạch, nước thải, bột, xi măng
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Thổ Nhĩ Kỳ,...
• Bảo hành: 12 tháng

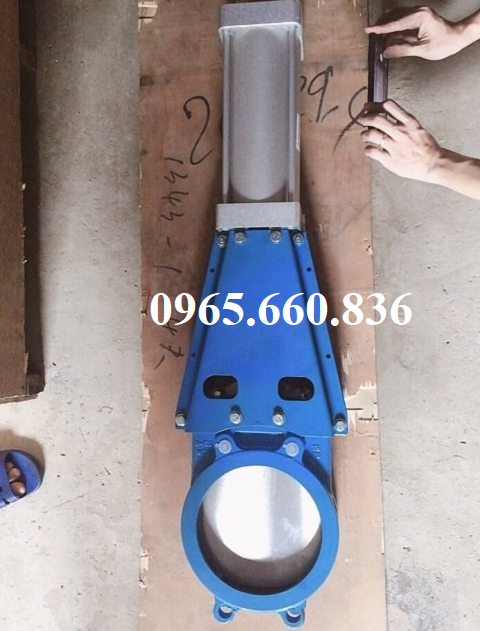

7.2. Van dao điều khiển khí nén gang

• Kích cỡ: 50A, 65A, 80A, 90A, 100A, 115A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A, 600A, 800A, 1000A
• Chất liệu: gang, gang dẻo
• Chất liệu đĩa: gang, thép, inox
• Chất liệu đầu khí: hợp kim nhôm
• Áp lực đầu khí: 2bar – 8bar
• Nhiệt độ làm việc: 0 độ C – 200 độ C
• Áp lực sử dụng: PN10, PN16, PN25
• Môi trường sử dụng: nước, chất rắn, bùn, đá,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,…
• Bảo hành: 12 tháng

7.3. Van dao điều khiển khí nén thép

• Vật liệu: thép, thép WCB
• Kích cỡ van: DN50 – DN1000
• Kiểu kết nối: hai mặt bích
• Nhiệt độ làm việc: tối đa 300 độ C
• Áp lực sử dụng: PN10, PN16, PN25
• Áp lực đầu khí: 2bar – 8bar
• Môi trường làm việc: nước thải, cặn bẩn, dầu, bùn
• Bảo hành: 12 tháng

IX. Địa chỉ cung cấp van dao điều khiển khí nén chính hãng, giá rẻ

Để mua được một sản phẩm van dao điều khiển khí nén chính hãng, giá rẻ, chất lượng cao hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát tự hào là đơn vị với 10 năm kinh nghiệm trong nghề, chuyên cung cấp các dòng van công nghiệp đi khắp các tỉnh thành trên toàn quốc. Đơn vị chúng tôi luôn có đầy đủ các sản phẩm van dao điều khiển khí nén và nhiều các dòng van khác để phục vụ quý khách một cách nhanh nhất.

Liên hệ ngay tới Hotline: 0965.660.836 để được hỗ trợ tư vấn trực tiếp và báp giá van dao điều khiển khí nén.

Xem thêm: van cầu điều khiển khí nén
