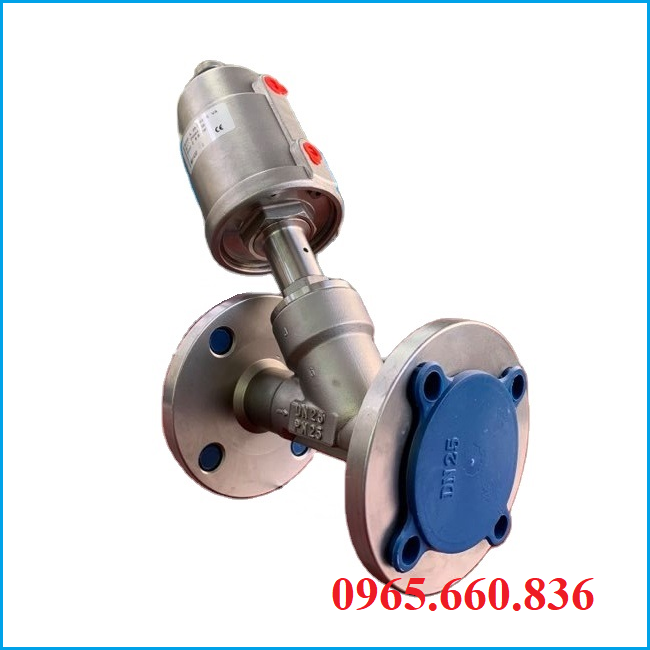

Van y xiên điều khiển khí nén inox

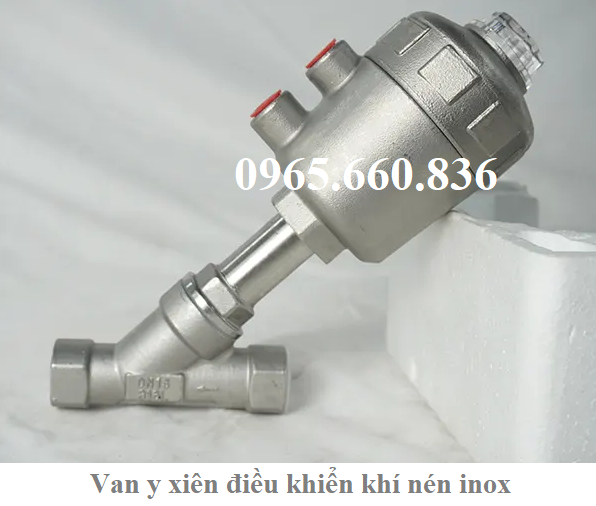

I. Giới thiệu van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox là dòng van được làm từ chất liệu inox 201, inox 304, inox 316 cho khả năng chịu được nhiệt độ cao tốt, phần thân van được thiết kế với hình dạng chữ y, cùng với hai dạng đầu nối ren và mặt bích sử dụng cho nhiều hệ thống khác nhau. Van y xiên điều khiển khí nén inox tích hợp bộ khí nén cao cấp, cho khă năng đóng mở nhanh, một chu trình chỉ mất 1 – 2 giây chính vì thế chúng thích hợp cho việc sử dụng trong nhiều đường ống công nghiệp, nông nghiệp, sản xuất.

Van y xiên điều khiển khí inox ngày nay chúng được rất nhiều nơi trên thế giới như Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Italia, Thổ Nhĩ Kỳ,… sản xuất ra với đa dạng các kiểu dáng, kích cỡ, kích thước khác nhau và hiên tại đang được chúng tôi nhập khẩu trực tiếp về Việt Nam và phân phối đi khắp thụi trường với giá thành rẻ nhất.

II. Thông số kỹ thuật y xiên điều khiển khí nén inox

• Side van: DN15, DN20, SN25, DN40, DN50, DN65, DN80, DN90, DN100, DN115, ĐN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500
• Chất liệu chế tạo: inox201, inox304, inox316
• Kiểu lắp: ren, mặt bích
• Tiêu chuẩn: JIS, BS, DIN, ANSI
• Dạng hoạt động: NC
• Áp lực sử dụng: PN16, PN25, PN40
• Nhiệt độ làm việc: -10 độ C – 180 độ C
• Áp lực đầu khí: 2bar – 8bar
• Môi trường sử dung: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Hàn Quốc, Malaysia
• Bảo hành: 12 tháng

III. Hình ảnh y xiên điều khiển khí nén inox

IV. Cấu tạo nguyên lý hoạt động y xiên điều khiển khí nén inox

4.1. Cấu tạo van xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox có cấu tạo gồm nhiều các bộ phận chính như: thân van, đĩa van, trục van, gioăng làm kín, bộ điều khiển khí nén. Tham khảo chi tiết từng bộ phận như sau:

• Bộ phân thân van y xiên: là bộ phận được làm từ chất liệu inox 304, inox 316, chức năng cho dòng chảy đi qua và ngăn chúng lại.
• Bộ phận trục van: là bộ phận được làm từ chất liệu inox, thép không rỉ, có độ bên cao để kết nối vào đĩa và bộ chuyển động.
• Bộ phận đĩa van đĩa van: là bộ phận nằm bên trong thân van, ngăn chặn lưu chất và lưu thông, chất liệu chế tạo ra từ inox.
• Bộ phận gioăng làm kín: được làm từ chất liệu cao su Teflon, EPDM chúng được nằm bên trong thân van, với chức năng chính ngăn chặn lưu chất rò rỉ.
• Bộ phận đầu điều khiển khí nén: là bộ phận tạo ra hoạt động đóng, mở cho van y xiên khí nén, áp lực để cho đầu khí hoạt động tối đa 16bar.

4.2. Nguyên lý hoạt động van y xiến điều khiển khí nén inox

Van y xiên điều khiển khí nén hoạt động rất đơn giản, khi van ở trạng thái ban đầu đang đóng, cấp lượng khí nén đi vào sẽ làm piston di chuyển, lò xo ép lại, trục di chuyển lên kéo theo đĩa van lúc này van mở ra. Khi lượng khí nén được xả ra bên ngoài bên trong không còn áp lực khí nén lò xo giản ra kéo theo trục van đi xuống van đóng lại.

V. Ưu điểm nhược điểm y xiên điều khiển khí nén inox

5.1. Ưu điểm van y xiên điều khiển khí nén inox

Tìm hiểu những ưu điểm nổi bật van y xiên điều khiển khí nén inox mang lại:

• Van y xiên điều khiển khí nén inox cho thời gian đóng mở siêu nhanh chỉ mất 1 – 2 giây cho một lần đóng, mở
• Van y xiên điều khiển khí nén inox van dễ dàng kết nối với đường ống theo dang lắp ren, lắp bích, nối hàn
• Van y xiên điều khiển khí nén inox chịu được nhiệt độ cao lên đến 200 độ C
• Van y xiên điều khiển khí nén inox có lối thiết kế dạng chữ y, ngăn ngừa được hiện tượng búa nước sãy ra
• Van y xiên điều khiển khí nén inox van hoạt động hiệu quả trong nhiều môi trường chất lỏng, khí, hơi
• Van y xiên điều khiển khí nén inox có thiết kế đơn giản, dễ dàng lắp đặt, thay thế, bảo trì, bảo dưỡng
• Van y xiên điều khiển khí nén inox giá thành rẻ, giấy tờ CO~CQ, Catalogue đầy đủ

5.2. Nhược điểm van y xiên điều khiển khí nén

• Hạn chế về kích thước, không có side lớn trên DN200 chỉ phù hợp sử dụng tron các đường ống nhỏ
• Hạn chế sử dụng trong hệ thống có mức nhiệt độ quá cao lên tới 400 độ C
• Hạn chế lắp đặt sai hướng của dòng chảy, van sẽ hoạt động không hiệu quả.

VI. Ứng dụng y xiên điều khiển khí nén inox

Dưới đây là những ứng dụng thực tế van y xiên điều khiển khí nén inox:

• Van y xiên điều khiển khí nén inox sử dụng trong hệ thống cấp thoát nước sinh hoạt, tưới tiêu nông nghiệp
• Van y xiên điều khiển khí nén inox sử dụng trong hệ thống tưới tiêu cây trồng
• Van y xiên điều khiển khí nén inox lắp đặt trong các nhà máy dệt, nhuộm
• Van y xiên điều khiển khí nén inox sử dụng trong nhà máy nghiên cứu hoá chất, axit, bazo
• Van y xiên điều khiển khí nén inox lắp đặt trong nhà máy dệt, nhuộm vải, các đường ống tưới tiêu, hoá chất
• Van y xiên điều khiển khí nén inox sử dụng trọng nhà máy thực phẩm, nước giải khát, nước ngọt, rượu bia.

VII. Các sản phẩm y xiên điều khiển khí nén inox

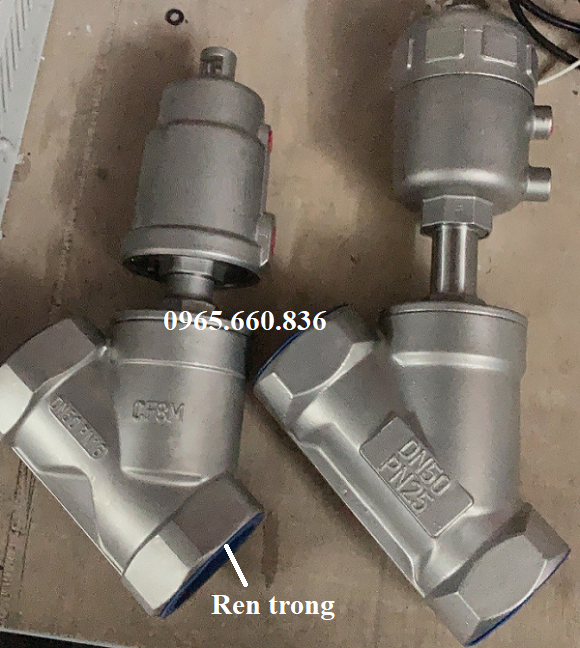

7.1. Van y xiên điều khiển khí nén inox lắp ren

• Kích thước: DN15 – DN50
• Chất liệu chế tạo: inox201, inox304, inox316
• Chất liệu đầu khí: inox
• Áp lực khí đầu vào: 2bar – 8bar
• Kết nối: lắp ren
• Nhiệt độ sử dụng: - 10 độ C – 180 độ C
• Áp lực sử dụng: PN10, PN16
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

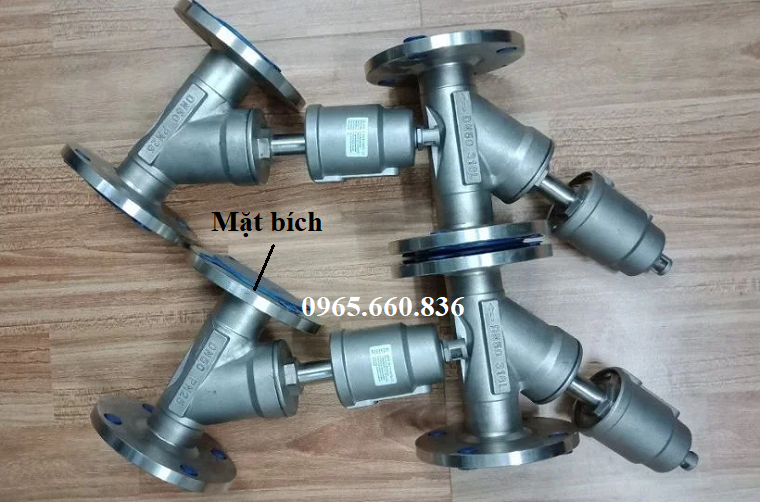

7.2. Van y xiên điều khiển khí nén inox lắp bích

• Kích cỡ: DN50 – DN200
• Vật liệu chế tạo: SUS201, SUS 304, SUS 316
• Chất liệu đầu khí: inox
• Áp lực đầu khí: 2bar – 8bar
• Kiểu lắp: hai mặt bích
• Tiêu chuẩn: JIS, BS, ANSI, DIN
• Nhiệt độ sử dụng: - 10 độ C – 180 độ C
• Áp lực sử dụng: 16bar
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

VIII. Báo giá van y xiên điều khiển khí nén inox

Van y xiên điều khiển khí nén inox hiện nay có rất nhiều mức giá khác nhau, mỗi kiểu van chúng sẽ có một mức giá riêng biệt của chúng, để có thể biết được giá thành chính xác của sản phẩm hãy liên hệ tới SDT: 0965.660.836 để được đội ngủ nhân viên, kỹ thuật bên đơn vị chúng tôi tư vấn trực tiếp và báo giá sản phẩm van y xiên điều khiển khí nén inox.

Ngoài van y xiên điều khiển khí nén inox bên đơn vị chúng tôi còn cung cấp nhiều dòng van công nghiệp khác như van bướm điều khiển khí nén, van bi điều khiển khí nén,… tất cả các dòng van bên đơn vị chúng tôi cung cấp ra thị trường đều đầy đủ giấy tờ CO~CQ, Catalogue, chế độ bảo hành lên tới 12 tháng.

Xem thêm sản phẩm: van y xiên điều khiển khí nén đầu nhựa
