Van bướm điều khiển khí nén tuyến tính

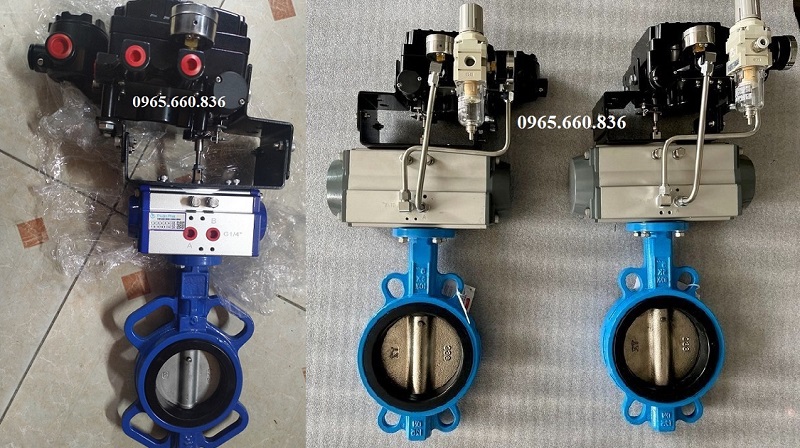

I. Van bướm điều khiển khí nén tuyến tính là gì?

Van bướm điều khiển khí nén tuyến tính là một dòng van công nghiệp dùng để đóng mở điều tiết lưu lượng của dòng chảy. Van sử dụng tín hiệu 4- 20mA cấp vào đầu tuyến tính để điều khiển các góc mở 10 20 độ, 30 độ, 40 độ, 50 độ, 60 độ, 70 độ, 80 độ, 90.  Van bướm điều khiển khí nén tuyến tính được chế tạo với nhiều chất liệu khác nhau inox, thép, gang, nhựa sử dụng phù hợp cho nhiều hệ thống cần đến điều tiết lưu lượng dòng chảy nước đa dụng, sản xuất giấy, sản xuất xi măng, than đá, các hệ thống dung dịch, hoá chất ăn mòn,…

Hiện nay chúng tôi đạng là đơn vị cung cấp độc quyền van bướm điều khiển khí nén tuyến tính nhập khẩu Đài Loan, Nhật Bản, Hàn Quốc,… với số lượng lớn về Việt Nam. Cam kết hàng chính hãng, chất lượng cao, giá thành rẻ, chế độ bảo hành 12 tháng.

II. Thông số kỹ thuật van bướm điều khiển khí nén tuyến tính

2.1. Thông số kỹ thuật van bướm

• Kích cỡ: DN50 -  DN1200
• Chất liệu: inox, thép, gang, nhựa
• Chất liệu gioăng: cao su teflon, EPDM, vitton
• Kiểu kết nối: mặt bích, lug, wafer,…
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc,…
• Bảo hành: 12 tháng

2.2. Thông số kỹ thuật đầu khí nén

• Chất liệu chế tạo: hợp kim nhôm cao cấp
• Dạng vận hành: đóng mở theo góc
• Áp lực làm việc: 2bar – 8bar
• Nhiệt độ sử dụng: 80 độ C
• Thiết bị đóng mở: tuyến tính 4 – 20mA
• Thiết bị thông báo: bộ hiển thị đóng mở tín hiệu
• Thiết bị điều khiển điện: van điện từ 12V, 24V, 220V,
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,…
• Bảo hành: 12 tháng

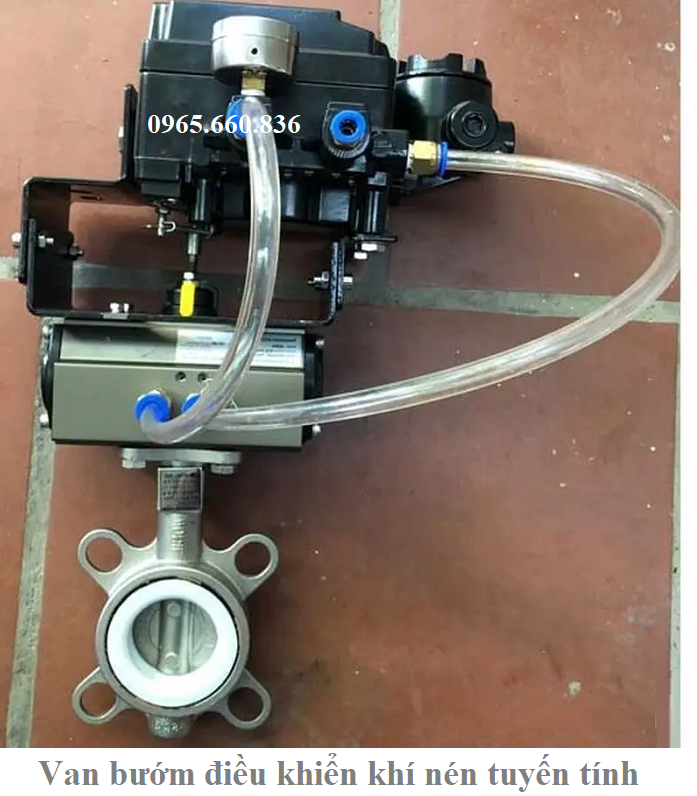

III. Cấu tạo van bướm điều khiển khí nén tuyến tính

Cấu tạo van bướm điều khiển khí nén củng như các dòng van khác chúng được chia làm hai bộ phận chính là bộ điều khiển tuyến tính và van bướm.

3.1. Bộ điều khiển khí nén tuyến tính

Bộ điều khiển khí nén tuyến tính là một bộ phận được gắn thêm vào đầu khí nén, lúc này sẽ tạo ra các góc mở theo ý muốn. Thiết bị tuyến tính Positinner nhận tín hiệu 4 – 20mA từ các thiết bị cảm biến áp xuất, cảm biến nhiệt độ, cảm biến lưu lượng từ đó chúng sẽ điều tiết lượng khí nén cấp vào đầu khí để đóng mở theo góc độ chính sác của người dùng.

Bộ điều khiển khí nén tuyến tính có phần vỏ ngoài được làm từ chất liệu nhựa, hợp kim nhôm trên đầu có gắn đồng hồ đo áp xuất.

3.2. Van bướm

Van bướm có cấu tạo giống hệ như các dòng van bướm khác có cấu tạo gồm thân van, trục van, đĩa van, gioăng làm kín. Thân van có đa dạng kích cỡ DN50 – DN1200 lắp đặt vào hệ thống theo dạng mặt bích, wafer, lug. Khách hàng lưu ý lựa chọn sản phẩm phù hợp với hệ thống đường ống để cho chúng hoạt động hiệu quả nhất.

3.3. Nguyên lý hoạt động van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính vận hành theo nguyên lý cực kì đơn giản, chúng vận hành đóng mở theo cách chuyển tín hiệu 4 – 20mA cấp vào bộ khí nén lúc này sẽ làm cho trục, van bướm xoay theo nhiều góc từ 0  - 90 độ tạo ra quá trình quay trục van lúc này tác động vào đĩa van giúp cho chúng đóng mở, điều tiết lưu lượng dòng chảy một cách dễ dàng.

IV. Ưu điểm nhược điểm van bướm điều khiển khí nén tuyến tính

4.1. Ưu điểm van bướm điều khiển khí nén tuyến tính

• Cho khả năng đóng mở được ở nhiều góc độ khác nhau.
• Đa dạng mẫu mã, kích thước, phù hợp với nhiều hệ thống khác nhau.
• Dễ dàng tháo, lắp sửa chửa một cách đơn giản, không tốn sức người.
• Đóng mở một cách an toàn, không gay ra tình trạng chảy, nổ như dòng van bướm điện.
• Có thể sử dụng trong môi trường có độ ăn mòn cao như axit, bazo.

4.2. Nhược điểm van bướm điều khiển khí nén tuyến tính

• Bộ điều khiển tuyến tính có giá thành cao hơn so với dòng van bướm on/off.
• Khi bị trục trặc hệ thống khí nén van không thể hoạt động được.

Tham khảo thêm: van bướm điều khiển khí nén tác động đơn

V. Ứng dụng van bướm điều khiển khí nén tuyến tính

5.1. Ứng dụng van bướm điều khiển khí nén tuyến tính

Van bướm điều khiển khí nén tuyến tính ứng dụng trong nhiều các hệ thống khác nhau, chúng là một dòng van không thể thiết cho các thiết bị công nghiệp, nông nghiệp, đóng một vai trò quan trọng trong quá trình phát truyển đất nước. Dưới đây là một số ứng dụng cụ thể.

• Ứng dụng trong lĩnh vực công nghiệp sử dụng cho các nhà máy than đá, dầu, hơi, xi măng.
• Ứng dụng trong lĩnh vực nông nghiệp sử dụng trong nhiều các hệ thống tưới tiêu cây trồng, hệ thống chăn nuôi gia súc, gia cầm.
• Ứng dụng trong lĩnh vực sản xuất thực phẩm, dược phẩm lắp đặt cho các nhà máy sử lý chế biến nước uống, nước giải khát, rượu, bia.

5.2. Các dạng van bướm điều khiển khí nén tuyến tính

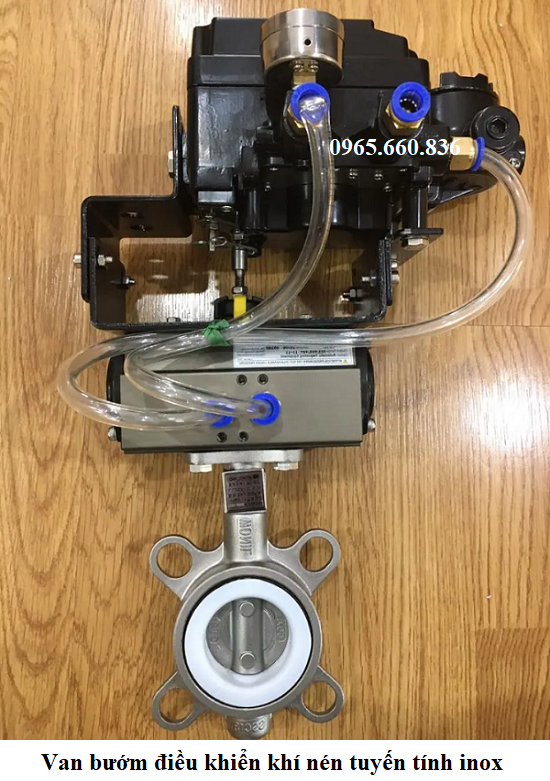

• Van bướm inox điều khiển khí nén tuyến tính
• Van bướm thép điều khiển khí nén tuyến tính
• Van bướm gang điều khiển khí nén tuyến tính
• Van bướm nhựa điều khiển khí nén tuyến tính
• Van bướm điều khiển khí nén tuyến tính lug
• Van bướm điều khiển khí nén tuyến tính wafer
• Van bướm điều khiển khí nén tuyến tính mặt bích
• Van bướm điều khiển khí nén tuyến tính Đài Loan
• Van bướm điều khiển khí nén tuyến tính Nhật Bản
• Van bướm điều khiển khí nén tuyến tính Hàn Quốc
• Van bướm điều khiển khí nén tuyến tính Malaysia
• Van bướm điều khiển khí nén tuyến tính Italia
