Van bướm khí nén kèm công tác giám sát

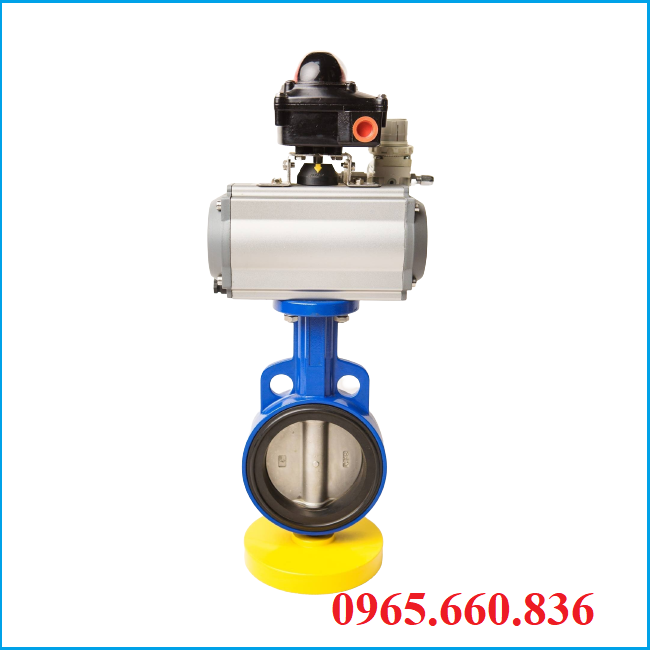

I. Van bướm khí nén kèm công tắc giám sát là gì?

Van bướm khí nén kèm công tắc giám sát là một dang van bướm điều khiển bằng khí nén đê đóng mở van, được gắn thêm công tắc giám sát trên đầu chúng còn được gọi là limit swith box dùng để giám sát hành trình đóng mở của van, khi lắp ở hệ thống chật hẹp che tầm nhìn.

Xem thêm: van bướm điều khiển khí nén

Van bướm khí nén gắn công tắc giám sát sẽ báo van đang đóng hay đang mở trên đầuc công tắc, giúp cho người sử dụng dễ dàng nhận biết quá trình đóng/mở. Van được sản xuất ở nhiều nước khác nhau như Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Malaysia,… Đang được chúng tôi nhập khẩu về Việt Nam với mức giá cực kì ưu đãi.

II. Thông số kỹ thuật van bướm khí nén kèm công tắc giám sát

• Đường kính van bướm: DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Chất liệu van bướm: inox, gang, nhựa, thép
• Gioăng làm kín: cao su Teflon, EPDM, inox,…
• Kết nối đường ống: mặt bích, wafer, lug
• Công tắc giám sát: Temperature -20oC – 85 oC
• Tiêu chuẩn kết nối: JIS, BS, ANSI
• Chất liệu bộ khí nén: hợp kim nhôm
• Dạng đầu khí: tác động đơn, tác động kép
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc
• Bảo hành: 12 tháng

III. Cấu tạo van bướm khí nén kèm công tắc giám sát

3.1. Bộ phân van bướm

Thân van bướm là bộ phận dùng để kết nối vào hệ thống đường ống. Thân van có nhiều dạng khác nhau như thân van inox, thân van gang, thân van thép, thân van nhựa. Bên trong chúng có cấu tạo đơn giản bao gồm trục, đĩa van, gioăng làm kín.

3.2. Bộ phận đầu khí nén

Đầu điều khiển khí là bộ phận đầu não của van tạo ra quá trình đóng, mở van. Đối với dạng đầu khí tác động đơn khi có khí nén đi vào sẽ ép lò xo lại làm cho piston với bánh răng chuyển động quay tròn theo một góc 90 độ, van bướm kết nối với bánh răng quay theo góc của đầu khí tạo ra quá trình mở van.

Bộ khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp, chống rỉ.

3.3. Bộ limit swith box

Bộ limit swith box bao được chế tạo từ các chất liệu nhôm, nhựa, inox. Đầu công tắc giám sát giúp cho người sử dụng dễ dàng nhận biết được van đang đóng hay mở.

IV. Phân loại van bướm khí nén kèm công tắc giám sát

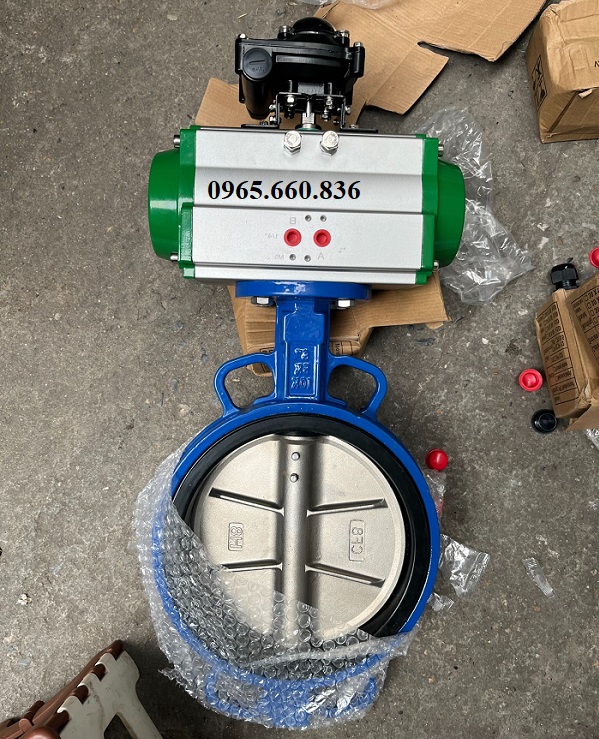

4.1. Van bướm khí nén kèm công tắc giám sát on/off

Van bướm khí nén kèm công tắc giám sát on/off là một dạng van được điều khiển bằng áp lực khí nén, dòng van này chỉ đóng hoàn toàn hoặc mở hoàn toàn, không dùng để điều tiết lưu lượng của dòng chảy.

4.2. Van bướm khí nén kèm công tắc giám sát tuyến tính

Van bướm khí nén kèm công tắc giám sát tuyến tính là dạng van bướm được gắn thêm bộ điều khiển khí nén tuyến tính, giúp cho người sử dụng có thể điều tiết, kiểm soát được lượng khí nén đi vào van. Chúng được lập trình sẵn góc độ từ 4-20mA để điều chỉnh van bướm đóng mở theo nhiều góc độ khác nhau từ 10 độ, 20 độ, 30 độ, 40 độ, 50 độ, 60 độ, 70 đô, 80 độ, 90 độ.

V. Ưu điểm nhược điểm van bướm khí nén kèm công tắc giám sát

5.1. Ưu điểm van bướm khí nén kèm công tắc giám sát

• Van được gắn thêm bộ limit swith box dễ dàng nhận biết van đang đóng hay mở.
• Sản phẩm được sản xuất từ nhiều nước khác nhau, giá thành rẻ.
• Cho thời gian đóng mở nhanh, một quá trình đóng/mở van chỉ diễn ra trong thời gian 1 giây.
• Đầu khí sản xuất theo tiêu chuẩn IP67 chống thấm nước, chống bám bụi.
• Van có thể lắp đặt ở nhiều hệ thống lớn, nhỏ khác nhau do chúng có đa dạng kích cỡ.

5.2. Nhược điểm van bướm khí nén kèm công tắc giám sát

Van bướm điều khiển khí nén kèm công tắc giám sát hành trình chỉ có mức giá thành cao hơn so với các dòng van bướm khí nén thông thường.

Tham khảo: van bướm điều khiển khí nén wafer
