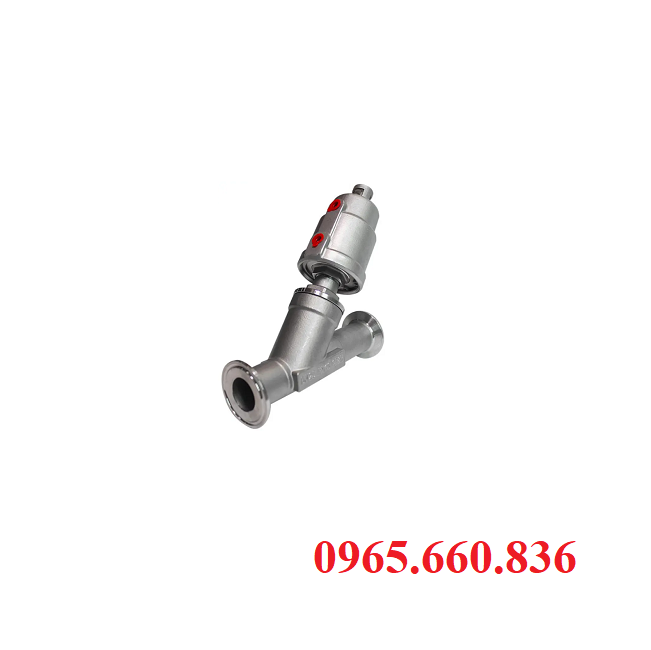

Y xiên khí nén J664F-16P/R

I. Tìm hiểu y xiên khí nén J664F-16P/R.

Van y xiên khí nén J664F-16P/R là van điều khiển tự động bằng khí nén, thiết kế dạng chữ Y nghiêng góc, tối ưu dòng chảy và giảm tổn thất áp suất. Đây là dòng van 2 ngã với một cửa vào và một cửa ra, cho phép đóng/mở hàon toàn dòng lưu chất. Được chế tạo từ inox304 hoặc inox316, van chịu nhiệt, chịu áp và chống ăn mòn vượt trội, lý tưởng cho môi trường hoá chất, thực phẩm, dược phẩm và xử lý nước thải.

Điểm mạnh của van J664-16P/R là khả năng đóng mở nhanh, chính xác nhờ hệ thống khí nén, nâng cao hiệu suất trong các hệ thống tự động hoá. Van có hai chế độ: thường đóng- đóng mặc định, mở khi có khí nén và thường mở - mở mặc định, khi có tín hiệu. Người dùng có thể chọn cấu hình phù hợp với yêu cầu kỹ thuật, đảm bảo vận hành hiệu quả.

Mã “J664F-16P/R” thể hiện: “J” (van cầu), “6” (điều khiển khí nén), “64” (kết cấu/kích thước), “F” (nối ren), “16” (áp suất 16 bar), “P/R” (chế độ thường đóng/mở, vật liệu inox). Với độ bền cao, lắp đặt dễ dàng, van y xiên khí nén J664F-16P/R là lựa chọn tối ưu cho các hệ thống sản xuất tự động, đáp ứng nhu cầu đa dạng của doanh nghiệp.

II. Cấu tạo và nguyên lý hoạt động của y xiên khí nén J664F-16P/R.

1. Cấu tạo của van y xiên khí nén J664F-16P/R.

Van y xiên khí nén J664F-16P/R gồm hai bộ phận chính: thân van và bộ truyền động khí nén, được thiết kế tối ưu cho các ứng dụng công nghiệp. Dưới đây là cấu tạo chi tiết:

Thân van:

• Chất liệu: Inox SUS304 hoặc SUS316, chống ăn mòn, chịu nhiệt và áp suất đến 16 bar.
• Thiết kế: Chữ Y nghiêng 45°, giảm lực cản dòng chảy, ngăn đọng cặn bẩn.
• Kết nối: Kiểu nối ren (ký hiệu “F”), dễ lắp đặt, tương thích nhiều hệ thống ống.
• Đặc điểm: Phù hợp với ngành thực phẩm, dược phẩm, và hóa chất nhờ độ sạch cao.

Bộ phận bên trong thân van:

• Trục van: Thép không gỉ, kết nối đĩa van với bộ truyền động, đảm bảo chuyển động mượt mà.
• Đĩa van: Inox, điều khiển đóng/mở dòng lưu chất chính xác.
• Gioăng làm kín: PTFE hoặc EPDM, chống rò rỉ, đảm bảo độ kín tuyệt đối.
• Vòng đệm phụ: Tăng độ bền, giảm ma sát khi vận hành.

Bộ truyền động khí nén:

• Xi lanh: Hợp kim nhôm hoặc inox, bền bỉ, tạo lực đẩy piston.
• Piston và lò xo: Điều khiển đóng/mở, hỗ trợ chế độ thường đóng (P) hoặc thường mở (R).
• Cổng khí vào/ra: Kết nối hệ thống khí nén, cho phép điều khiển từ xa.
• Tùy chọn bổ sung: Công tắc hành trình và van điện từ.

2. Nguyên lý hoạt động của van y xiên khí nén J664F-16P/R.

Van y xiên khí nén J664F-16P/R hoạt động dựa trên áp suất khí nén tác động lên xi lanh:

• Khi khí nén cấp vào cổng điều khiển, piston di chuyển, kéo trục van làm đĩa van mở hoặc đóng.
• Khi ngắt khí nén, lò xo hồi đưa piston về vị trí ban đầu, van trở lại trạng thái mặc định.

Chế độ hoạt động:

• Thường đóng (P): Van đóng khi không có khí nén, ngăn dòng chảy; mở khi cấp khí nén.
• Thường mở (R): Van mở mặc định, đóng khi có khí nén tác động.

Nguyên lý này đảm bảo van vận hành tự động, đóng/mở nhanh, chính xác, lý tưởng cho các hệ thống điều khiển chu kỳ trong ngành thực phẩm, hóa chất, và xử lý nước thải.

III. Ưu điểm của y xiên khí nén J664F-16P/R.

Y xiên khí nén J664F-16P/R – Giải pháp tối ưu cho hệ thống khí nén công nghiệp, mang lại hiệu suất vượt trội và độ bền cao. Dưới đây là những ưu điểm nổi bật của sản phẩm:

• Thiết kế nhỏ gọn: Kích thước tối ưu, tiết kiệm không gian, dễ dàng tích hợp vào các hệ thống khí nén phức tạp.

• Hoạt động ổn định: Sử dụng vật liệu chất lượng cao, đảm bảo vận hành liên tục, ít hỏng hóc.

• Tiết kiệm năng lượng: Thiết kế cải tiến tăng hiệu suất, giảm tiêu thụ điện năng hiệu quả.

• Bảo trì đơn giản: Dễ vận hành và bảo dưỡng, giúp doanh nghiệp tiết kiệm thời gian, chi phí.

• Ứng dụng linh hoạt: Phù hợp với nhiều ngành công nghiệp, từ sản xuất đến chế biến.

• Độ bền vượt trội: Chịu được môi trường khắc nghiệt, đảm bảo tuổi thọ lâu dài.

• Ngăn rò rỉ hiệu quả: Công nghệ tiên tiến giúp giảm thất thoát khí nén, nâng cao hiệu quả hoạt động.


Với y xiên khí nén J664F-16P/R, doanh nghiệp sẽ sở hữu thiết bị đáng tin cậy, tối ưu hóa quy trình sản xuất và tiết kiệm chi phí vận hành.

IV. Đặc điểm ứng dụng của y xiên khí nén J664F-16P/R.

Van y xiên khí nén J664-16P/R là giải pháp lý tưởng cho các hệ thống công nghiệp tự động nhờ thiết kế tối ưu và khả năng vận hành nhanh, chính xác. Dưới đây là các đặc điểm ứng dụng nổi bật của van:

• Hệ thống dẫn lưu chất sạch và ăn mòn: Được chế tạo từ inox304 hoặc inox 316, van y xiên khí nén J664F-16P/R chống ăn mòn hiệu quả trong môi trường chứa axit nhẹ, kiềm hoặc hoá chất như axit loãng, nước muối và dung môi công nghiệp. Độ bền cao giúp van hoạt động ổn định trong các hệ thống xử lý hoá chất hoặc vệ sinh công nghiệp, đảm bảo an toàn và hiệu quả lâu dài.
• Ngành thực phẩm, đồ uống, dược phẩm: Thiết kế chữ Y nghiêng 45° của van khí nén J664F-16P/R ngăn cặn bẩn tích tụ, giảm nguy cơ nhiễm khuẩn, phù hợp với các hệ thống CIP (vệ sinh tại chỗ). Van được sử dụng rộng rãi trong sản xuất nước giải khát, mỹ phẩm, thuốc tiêm, và dịch truyền, đáp ứng tiêu chuẩn vệ sinh nghiêm ngặt của ngành thực phẩm và dược phẩm.
• Xử lý nước và môi trường: Van y xiên khí nén J664F-16P/R điều tiết hiệu quả nước sạch, nước thải công nghiệp, hoặc nước làm mát trong các hệ thống tự động. Nhờ khả năng đóng/mở nhanh mà không cần thao tác thủ công, van nâng cao hiệu suất cho các nhà máy xử lý nước thải hoặc hệ thống cấp nước sinh hoạt.
• Hệ thống hơi và khí nén: Với khả năng chịu áp suất lên đến 16 bar, van J664F-16P/R kiểm soát chính xác hơi nóng, khí nén, hoặc khí CO₂ trong các dây chuyền gia nhiệt, chế biến thực phẩm, hoặc đóng gói bằng khí. Độ bền và tốc độ phản ứng nhanh giúp van trở thành lựa chọn tối ưu cho các nhà máy công nghiệp.
• Tự động hóa công nghiệp: Van y xiên khí nén J664F-16P/R dễ dàng tích hợp với hệ thống tủ điều khiển thông minh, hỗ trợ vận hành tự động theo lập trình. Tính năng đóng/mở nhanh và chính xác giúp van đáp ứng tốt các dây chuyền sản xuất hiện đại, tối ưu hóa quy trình trong các ngành công nghiệp tự động hóa.
• Không gian lắp đặt hạn chế: Nhờ thiết kế nhỏ gọn và khả năng lắp đặt dọc hoặc ngang, van khí nén J664F-16P/R phù hợp với các hệ thống đường ống trong không gian hẹp hoặc có mật độ thiết bị cao. Sự linh hoạt này giúp tiết kiệm không gian và đơn giản hóa việc bố trí trong nhà máy.

V. Quy trình lắp đặt y xiên khí nén J664F-16P/R.

Lắp đặt van y xiên khí nén J664-16P/R đúng cách đảm bảo vận hành an toàn và hiệu quả. Dưới đây là 5 bước tối ưu:

Bước 1: Chuẩn bị thiết bị và đường ống: Kiểm tra van y xiên khí nén J664F-16P/R và phụ kiện trước khi lắp đặt. Xả lưu chất, loại bỏ áp suất dư và vệ sinh đường ống sạch sẽ để tránh cặn bẩn gây kẹt van hoặc giảm hiệu suất.

Bước 2: Xác định hướng lắp đặt: Kiểm tra mũi tên trên thân van khí nén J664-16P/R để lắp đúng hướng dòng chảy, ưu tiên hướng xiên lên để thoát nước/hơi tốt. Chọn vị trí dễ thao tác và bảo trì, đảm bảo đủ không gian cho xi lanh khí nén.

Bước 3: Kết nối van với hệ thống: Cố định van J664F-16P/R bằng mặt bích hoặc ren. Siết bulong mặt bích đều tay để tránh rò rỉ, với ren thì vặn vừa đủ để không hỏng thân van. Kiểm tra các điểm kết nối đảm bảo kín khít tuyệt đối.

Bước 4: Đầu nối khí nén: Nối ống khí vào cổng xi lanh của van y xiên khí nén J664F-16P/R, đảm bảo áp suất khí từ 0.4 đến 0.8 Mpa. Với van có công tắc hành trình hoặc van điện từ, đấu dây theo sơ đồ từ nhà sản xuất để đảm bảo hoạt động chính xác.

Bước 5: Kiểm tra và vận hành thử: Cấp khí nén từ từ, quan sát van khí nén J664F-16P/R đóng/mở đúng hành trình, không rò rỉ hay phát ra tiếng kêu lạ. Thử tín hiệu từ PLC nếu dùng hệ thống tự động, hiệu chỉnh và cố định kết nối trước khi sử dụng.

VI. Báo giá y xiên khí nén J664-16P/R.

Giá van y xiên khí nén J664F-16P/R phụ thuộc vào kích thước DN15-DN100, chất liệu inox SUS304/SUS316, kiểu tác động đơn/kép, và thương hiệu xuất xứ. Phụ kiện như van điện từ, công tắc hành trình hoặc bộ giảm thanh cũng ảnh hưởng đến chi phí.

Để nhận báo giá van y xiên khí nén J664F-16P/R chính xác, hãy liên hệ đơn vị uy tín. Công ty TNHH VTCN Thuận Phát, với gần 4 năm kinh nghiệm cung cấp van công nghiệp, cam kết mang đến sản phẩm chất lượng, giá cạnh tranh, và tư vấn kỹ thuật chuyên sâu. Thuận Phát đảm bảo hàng chính hãng, kèm chứng từ CO-CQ, hỗ trợ kỹ thuật trọn đời, và giao hàng nhanh trên toàn quốc. Các kích cỡ van luôn có sẵn, đáp ứng mọi nhu cầu dự án.

Mua số lượng lớn hoặc kèm phụ kiện, quý khách nhận chiết khấu hấp dẫn. Liên hệ ngay để được báo giá tốt nhất cho van khí nén J664F-16P/R phù hợp với hệ thống của bạn. Gọi hotline hoặc nhắn zalo để đội ngũ Thuận Phát tư vấn chi tiết, giúp bạn chọn giải pháp tối ưu, tiết kiệm chi phí cho công trình!

Xem thêm: Y xiên khí nén J644F-16P/R
