Van cầu điều khiển khí nén

I. Van cầu điều khiển khí nén là gì?

Van cầu điều khiển khí nén là một dạng van công nghiệp sử dụng bộ điều khiển khí nén để đóng, mở tự động nhằm tay thế các dạng van cầu hoạt động bằng tay, giúp cho hệ thống tự động hoá, tăng năng xuất hoạt động và kiểm soát lưu lượng dòng chảy một cách dễ dàng.

Van cầu điều khiển khí nén được làm từ inox, thép, gang chuyên sử dụng cho các hệ thống hơi nóng, có thể chịu được mức nhiệt độ cao lên tới 400 độ C, kích cỡ van khá đa dạng từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300. Kết nối vào đường ống theo dạng ren, mặt bích, nối hàn và được sản xuất từ các nước Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Italia, Thổ Nhĩ Kỳ, Hàn Quốc,…

II. Thông số kỹ thuật van cầu điều khiển khí nén

• Kích thước van: 15A – 1000A
• Chất liệu thân: inox304, inox316, thép A215, thép A216, gang dẻo
• Cấu tạo trục: thép không rỉ
• Cấu tạo đệm: Teflon PTFE
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: 400 độ C
• Kiểu kết nối: ren, mặt bích, nối hàn
• Tiêu chuẩn: JIS, BS, DIN, ANSI
• Dạng điều khiển: on/off, tuyến tính
• Môi trường sử dụng: nước, dầu, khí, hơi nóng
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Malaysia,…
• Bảo hành: 12 tháng

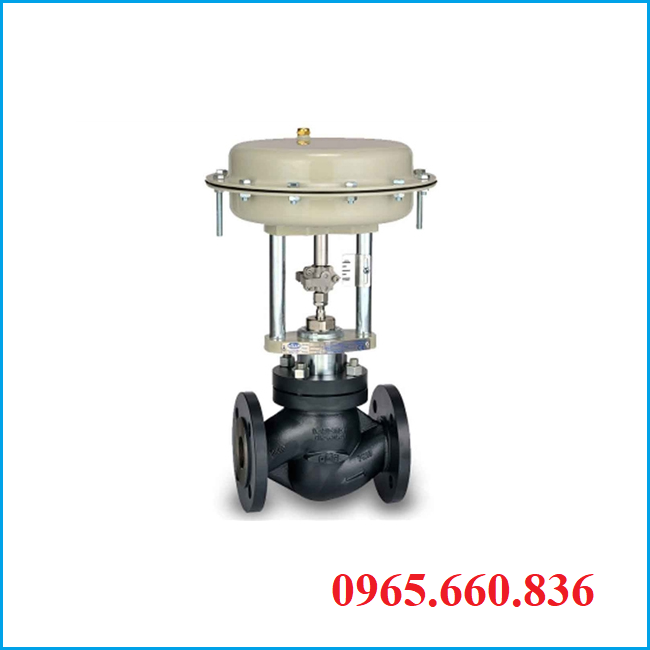

III. Hình ảnh van cầu điều khiển khí nén

IV. Cấu tạo nguyên lý hoạt động van cầu điều khiển khí nén

4.1. Cấu tạo van cầu điều khiển khí nén

Cấu tạo van cầu điều khiển khí nén gồm hai bộ phân chính: thân van cầu, đầu khí nén

• Thân van cầu: là bộ phận được làm hoàn toàn tư các chất liệu inox, thép, gang. Bộ phận này dùng để kết nối trực tiếp với đường ống theo dạng ren, mặt bích, nối hàn. Bên trong thân van chứa các bộ phận đĩa, trục, gioăng làm kín chúng kết nối với nhau, mục đích ngăn chặn lưu chất và cho chúng đi qua van.
• Phần thân van được thiết kế theo dạng chữ y nhằm mục đích giảm thiểu tốc độ dòng chảy, chính vì thế chúng chuyên được sử dụng cho hệ thống có mức áp lực cao, nhiệt độ cao, và các lưu chất có độ nhớt cao.
• Bộ chuyển động khí nén: phần vỏ bên ngoài được chế tạo từ chất liệu hợp kim nhôm, bên trong chúng chứa các bộ phận lò xo, piston, xy lanh các bộ phận con này được kết nối với nhau để tạo thành một trục chuyển động thẳng kéo theo van cầu đi lên van mở ra. Thông thường đối với bộ chuyển động khí nén nén sẽ có hai dạng là tác động đơn và tác động kép. Đối với dạng tác động kép cần cấp khí nén 2 lần để đóng ở van, dạng tác động đơn chỉ cần cấp khí nén 1 lần để cho van dòng, mở do cấu tạo bên trong chúng có một lò xo đàn hồi.

4.2. Nguyên lý hoạt động van cầu điều khiển khí nén

Nguyên lý hoạt động van cầu điều khiển khí nén đựa theo nguồn khí 2bar – 8bar cấp vào. Khi cấp khí vào bên trong chúng sẽ phải đi qua một con van điện từ và bắt đầu chuyền tới bộ chuyển động, lúc này áp xuất khí nén sẽ đẩy piston đi xuống lò xo nén lại van đóng. Khi ngưng cấp khí nén sẽ không còn áp lực đi vào lúc này lò xo phản hồi đẩy bộ phận piston lại van đóng, ngăn chặn toàn bộ lưu chất rò rỉ ra bên ngoài.

V. Ưu điểm nhược điểm van cầu điều khiển khí nén

5.1. Ưu điểm van cầu điều khiển khí nén

• Ưu điểm: van cầu điều khiển khí nén đóng, mở hoàn toàn tự động bằng khí nén, thay thế sức người bằng tay
• Ưu điểm: van cầu điều khiển khí nén chống chịu được nhiệt độ cao, áp lực lớn phù hợp với nhiều đường ống
• Ưu điểm: van cầu điều khiển khí nén đa dạng kiểu kết nối, dễ dàng lắp đặt vào hệ thống đường ống
• Ưu điểm: van cầu điều khiển khí nén bên ngoài được phủ một lớp sơn Epoxy chịu được tác nhân gây hại từ bên ngoài
• Ưu điểm: van cầu điều khiển khí nén có thể lắp đặt ở nhiều hệ thống có không gian hẹp, trên cao, dưới thấp

5.2. Nhược điểm van cầu điều khiển khí nén

• Khi không có khí nén van không thể hoạt động được
• Giá thành dòng van này khá cao so với các dòng van bướm khí nén
• Không lắp đặt cho hệ thống có lưu chất ăn mòn cao như axit, bazo.

VI. Catalogue van cầu điều khiển khí nén

VII. Ứng dụng van cầu điều khiển khí nén

Tìm hiểu những ứng dụng thực tế van cầu điều khiển khí nén:

• Ứng dụng: van cầu điều khiển khí nén sử dụng trong hệ thống lò hơi công nghiệp, các hệ thống đóng tàu
• Ứng dụng: van cầu điều khiển khí nén lắp đặt trong hệ thống xăng dầu, nhiên liệu
• Ứng dụng: van cầu điều khiển khí nén lắp đặt trong các nhà máy sản xuất giấy, nhà máy gỗ
• Ứng dụng: van cầu điều khiển khí nén sử dụng trong các nhà máy dệt nhuộm, may mặc
• Ứng dụng: van cầu điều khiển khí nén lắp đặt trong đường ống lò hơi, nồi khơi, khí đốt công nghiệp
• Ứng dụng: van cầu điều khiển khí nén lắp đặt trong đường ống sản xuất rượu bia, nước ngọt, nước giải khát và nhiều các đường ống khác có liên quan.

Lưu ý: trong thời gian sử dụng cần phải thường xuyên đến kiểm tra, bảo trì, bảo dưỡng định kì để luôn ở cho van hoạt động ổn định.

VIII. Các dạng van cầu điều khiển khí nén phổ biến hiện nay

8.1. Van cầu inox điều khiển khí nén

• Chất liệu chế tạo: inox 304, inox 316
• Side van: DN15 – DN300
• Chất liệu trục, đĩa: inox
• Kết nối: ren, mặt bích
• Nhiệt độ làm việc: -10 độ C – 350 độ C
• Áp lực: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, đầu, hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

8.2. Van cầu gang điều khiển khí nén

• Vật liệu: gang dẻo
• Kích cỡ: DN15 – DN500
• Kết nối: ren, mặt bích
• Tiêu chuẩn: JIS, BS, DIN
• Áp lực sử dụng: nước, dầu, khí, hơi,…
• Nhiệt độ:  350 độ C
• Môi trường sử dụng: nước, đầu, hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

8.3. Van cầu thép điều khiển khí nén

• Nguyên liệu van: inox 304, inox 316
• Kích thước van: 15A – 300A
• Kết nối: mặt bích, ren, nối hàn
• Nhiệt độ làm việc: -10 độ C – 450 độ C
• Sử dụng: nước, đầu, hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

IX. Báo giá van cầu điều khiển khí nén

Ngày nay sản phẩm van cầu điều khiển khí nén đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi phân phối các dòng van cầu điều khiển khiển khí nén dùng cho các hệ thống hơi nóng, nồi hơi, lò hơi công nghiệp. Cam kết tất cả các sản phẩm bên đơn vị chúng tôi cung cấp đều có đầy đủ giấy tờ CO~CQ, Catalogue, Vat, luôn sẵn hàng để phục vụ quý khách hàng sớm nhất.

Mỗi một sản phẩm van cầu điều khiển khí nén bên đơn vị chúng tôi cung cấp đều có một mức giá thành khác nhau. Để nhận được giá thành chính xác sản phẩm hãy liên hệ ngay tới Hotline: 0965.660.836 để được tư vấn trực tiếp và báo giá các dạng van cầu điều khiển khí nén.

Xem thêm: van y xiên điều khiển khí nén
