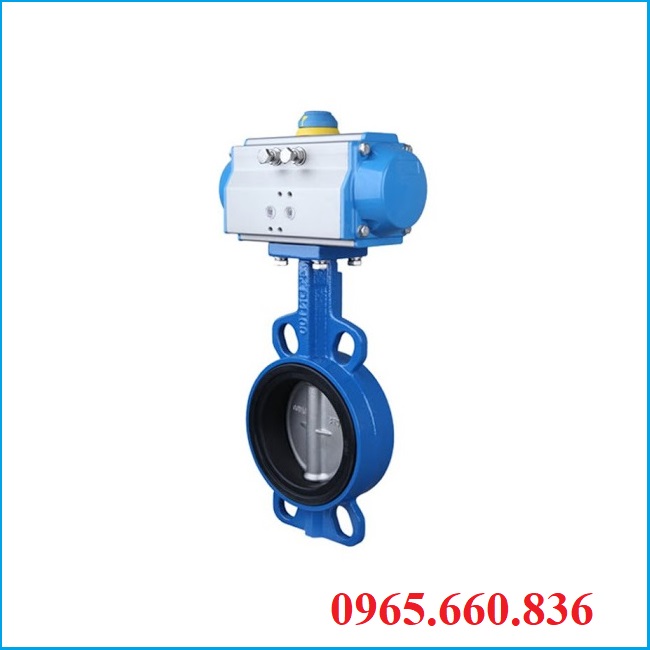

Van bướm điều khiển khí nén On Off

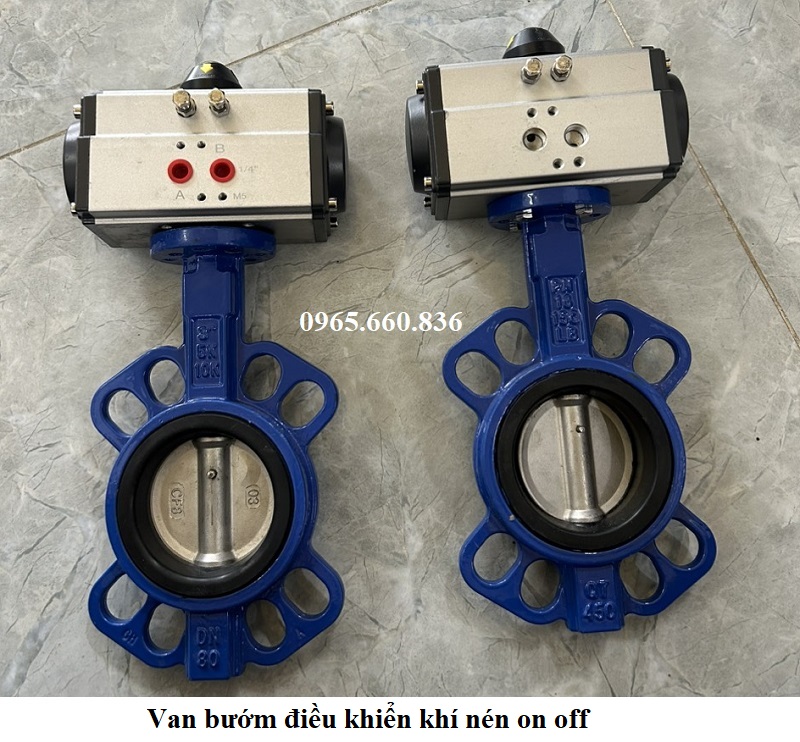

I. Van bướm điều khiển khí nén on/off là gì?

Van bướm điều khiển khí nén on/off là dạng van bướm sử dụng khí nén để cấp vào bộ điều khiển khí nén để mở hoàn toàn 100% và đóng hoàn toàn 100% cho dòng chảy lưu thông qua hoàn toàn và đóng hoàn toàn. Dòng van này không thể đóng mở theo góc độ như dòng van bướm điều khiển khí nén tuyến tính.

Van bướm điều khiển khí nén on/off được chế tạo từ inox, thép, gang, nhựa,… thiết kế theo các kiểu lắp lug, wafer, mặt bích. Van bướm điều khiển khí nén on/off là sản phẩm được sản xuất từ Đài Loan, Nhật Bản, Thổ Nhĩ Kỳ, Malaysia,… chế tạo ra nhiều các dòng van bướm điều khiển khí nén on/off dùng cho nước, dùng cho hơi, dùng cho dung dịch, hoá chất,…

Các dạng van bướm điều khiển khí nén on/off nhà chúng tôi cung cấp

• Van bướm inox điều khiển khí nén on/off
• Van bướm thép điều khiển khí nén on/off
• Van bướm gang điều khiển khí nén on/off
• Van bướm nhựa điều khiển khí nén on/off
• Van bướm điều khiển khí nén on/off lắp bích
• Van bướm điều khiển khí nén on/off lắp lug
• Van bướm điều khiển khí nén on/off lắp wafer

II. Thông số kỹ thuật van bướm điều khiển khí nén on/off

• Kích cỡ: 50A, 65A, 80A, 90A, 100A, 115A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A, 600A, 800A, 1000A, 1200A
• Chất liệu van bướm: inox, thép, gang, nhựa
• Gioăng làm kín: Teflon, EPDM
• Kiểu kết nối: mặt bích, lug, wafer
• Dạng đóng mở: on/off
• Áp lực khí nén: 2bar – 8bar
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước sạch, nước thải, dung dịch, hoá chất, khí hơi,….
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

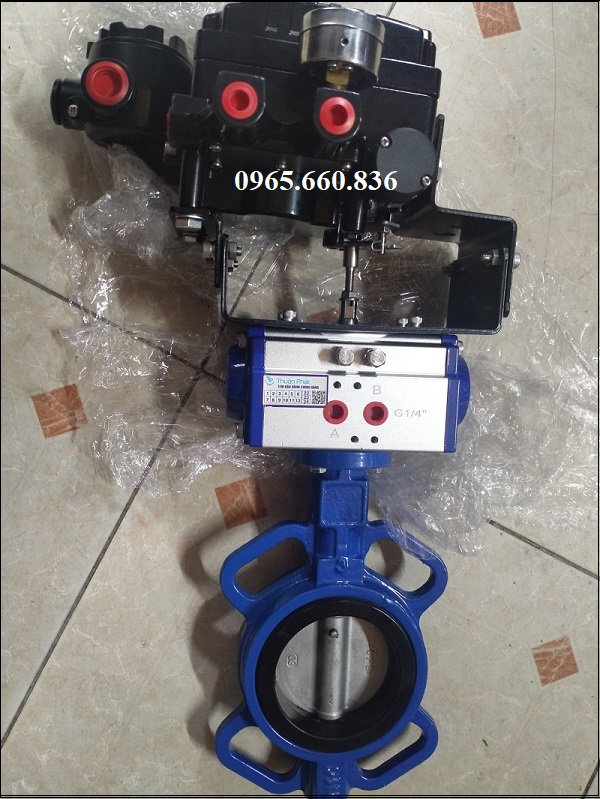

III. Hình ảnh van bướm điều khiển khí nén on/off

Dưới đây là hình ảnh thực tế van bướm điều khiển khí nén on/off khác hàng tham khảo để lựa chọn sản phẩm phù hợp nhất cho hệ thống của mình.

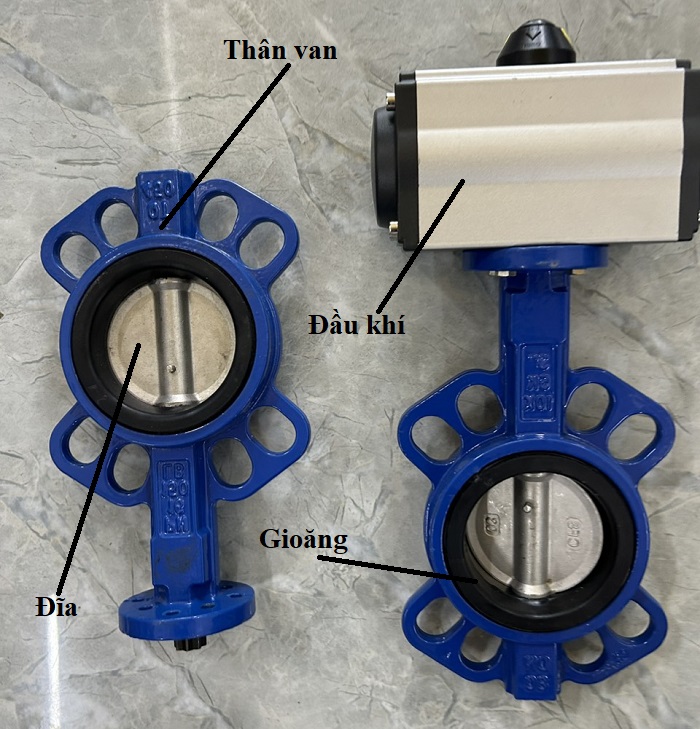

IV. Cấu tạo van bướm điều khiển khí nén on/off

4.1. Bộ phận van bướm cơ học

Bộ phận van bướm cơ học có 3 bộ phận chính như trục được chế tạo từ inox, đĩa van từ inox, gang, thép là bộ phận trực tiếp chịu áp lực từ dòng chảy cho chúng đi qua và ngăn lại và bộ phận gioăng làm kín được làm từ cao su Teflon, EPDM, Vitton,… ngăn chặn lưu chất rò rỉ ra bên ngoài. Ngoài ra chúng có các bộ phận con khác như lỗ lắp bulong, bánh răng định vị và một số các bộ phận con khác.

4.2. Bộ phận đầu điều khiển khí nén

Bộ phận điều khiển khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp, đối với dạng đầu khí nén tác động đơn có gioăng bên trong và bộ điều khiển khí nén tác động kép không có lò xo bên trong. Đầu khí củng có nhiều kích cỡ khác nhau tuỳ thuộc vào từng kích cỡ của van bướm lựa chọn đầu khí phù hợp để cho chúng hoạt động ổn định.

4.3. Nguyên lý hoạt động van bướm điều khiển khí nén on/off

Van bướm điều khiển khí nén on/off hoạt động theo nguyên lý đơn giản, khi cấp khí nén đi đầu khí lúc này làm cho trục, piston, bánh răng hoạt động quay theo một góc 90 độ van mở ra.

Tham khảo cách lắp đặt van bướm điều khiển khí nén on/off ở phần: van bướm điều khiển khí nén

V. Ưu điểm nhược điểm van bướm điều khiển khí nén on/off

5.1. Ưu điểm van bướm điều khiển khí nén on/off

• Đa dạng chất liệu van bướm phù hợp cho nhiều môi trường.
• Thiết kế đơn giản, gọn nhẹ, dễ dàng lắp đặt vào trong hệ thống.
• Vận hành tự động, dễ dàng đóng mở, thời gian đóng mở nhanh chóng.
• Đa dạng xuất xứ, giá thành rẻ, chi phí đầu tư thấp.

5.2. Nhược điểm van bướm điều khiển khí nén on/off

• Không có side nhỏ như các dòng van bi DN8.
• Không thể điều tiết lưu lượng của dòng chảy như dòng van bướm điều khiển khí nén tuyến tính.

VI. Ứng dụng van bướm điều khiển khí nén on/off

• Ứng dụng van bướm điều khiển khí nén on/off lắp đặt cho hệ thống xả nước sạch, nước thải hoàn toàn.
• Ứng dụng van bướm điều khiển khí nén on/off sử dụng trong hệ thống dầu, khí, gas.
• Ứng dụng van bướm điều khiển khí nén on/off sử dụng trong hệ thống cấp xả nhiên liệu rắn, chất lỏng.
• Ứng dụng van bướm điều khiển khí nén on/off lắp đặt trong môi trường có tính ăn mòn cao như axit, bazo, nước muối.
• Ứng dụng van bướm điều khiển khí nén on/off lắp đặt cho hệ thống chăn nuôi gia súc, gia cầm, các nhà máy xi măng.

VII. Địa chỉ cung cấp van bướm điều khiển khí nén on/off chính hãng

Đến với Công Ty TNHH Vật Tư Công nghiệp Thuận Phát là một trong các đơn vị hàng đầu trên thị trường Việt Nam cung cấp dòng van bướm điều khiển khí nén on/off chất lượng cao, giá thành rẻ. Các sản phẩm bên đơn vị chúng tôi cung cấp ra thị trường luôn có đầy đủ các giấy tờ kiểm định. Còn chần chờ gì nữa hãy gọi ngay tới hotline: 0965.660.836 để được đơn vị chúng tôi cung cấp đầy đủ bảng giá, hình ảnh, catalogue sản phẩm cho khách hàng.

Tham khảo thêm: van bướm điều khiển khí nén tuyến tính
