Van bi 3 mảnh điều khiển khí nén 3PC

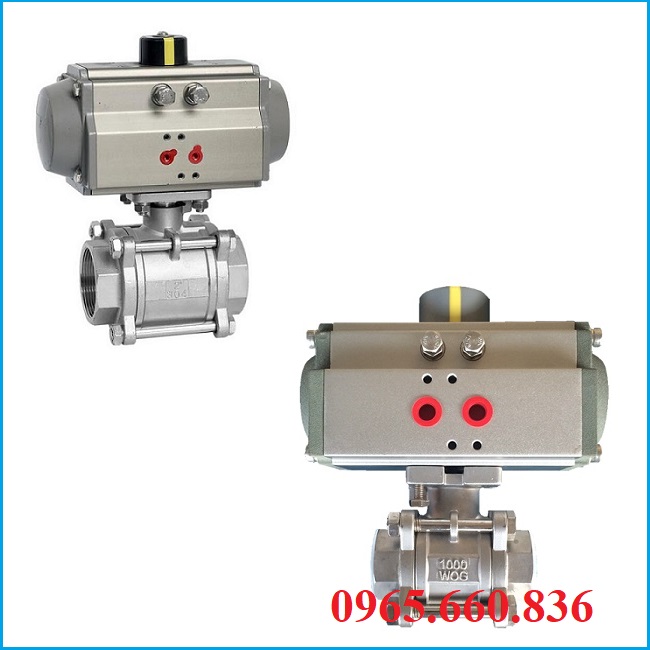

I. Van bi 3 mảnh điều khiển khí nén | 3PC là gì?

Van bi 3 mảnh điều khiển khí nén | 3PC là một dạng van công nghiệp được chế tạo với phần thân van chia làm 3 mảnh kết nối lại với nhau bằng các trục bulong để cho chúng cố định lại với nhau. Van bi 3 mảnh điều khiển khí nén chúng có chức năng đóng mở tự động bằng bộ điều khiển khí nén, thân van được thiết kế bằng các chất liệu khác nhau như inox 304, inox316 và được kết nối vào đường ống theo dạng lắp ren, chịu được nhiệt độ cao lên tới 200 độ C do đó chúng được sử dụng trong nhiều các hệ thống cung cấp nước, khí, hơi…

II. Thông số kỹ thuật van bi 3 mảnh điều khiển khí nén | 3PC

• Kích cỡ van bi: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200
• Chất liệu van bi: inox304, inox316
• Gioăng làm kín: FTFE, EPM
• Dạng hoạt động: on/off, tuyến tính
• Kết nối: lắp ren, mặt bích
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ
• Bảo hành: 12 tháng

III. Cấu tạo van bi 3 mảnh điều khiển khí nén | 3PC

3.1. Cấu tạo van bi 3 mảnh điều khiển khí nén

Phần thân van bi điều khiển khí nén

Thân van bi điều khiển khí nén được chế tạo gồm 3 phần kết nối lại bằng bắt các trục bulong siết chặt lại với nhau tạo độ chắc chắn nhất có thể cho van. Bộ phận này trục tiếp kết nối vào đường ống để cho dòng chảy đi qua, chúng được chế tạo từ inox304, inox316 có độ chắc chắn cao, không bị méo van khi va đập mạnh.

Các bộ phận bên trong:

• Trục van
• Quả bi
• Gioăng làm kín

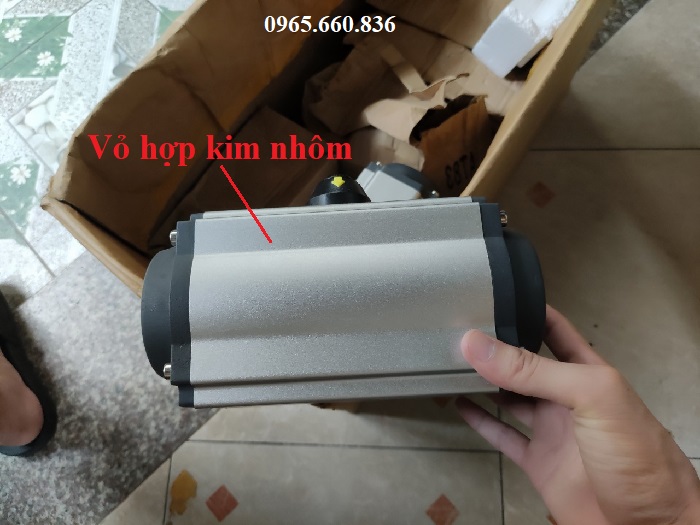

Đầu điều khiển khí nén

Bộ điều khiển khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp, hai dầu bịt lại bằng nắp bịt. Bên trong chúng bao gồm các bộ phận chính như piston, trục, bánh răng, lò xo để tạo ra quá trình hoạt động. Dạng van này có hai kiểu đầu khí nén khác nhau như:

• Van bi 3 mảnh điều khiển khí nén | 3PC tác động đơn
• Van bi 3 mảnh điều khiển khí nén | 3PC tác động kép

3.2. Nguyên lý hoạt động van bi 3 mảnh điều khiển khí nén

Dòng van này vận hành đơn giản khí có khí nén cấp vào khiến cho bánh răng hoạt động tác động vào piston chuyển động quay tròn, trục kết nối với đầu khí quay theo tạo ra quá trình mở van. Và ngược lại khi cấp khí vào lỗ xả bánh răng quay về vị trí ban đầu van đóng lại.

Các bạn có thể tham khảo thêm ở phần: van bi điều khiển khí nén.

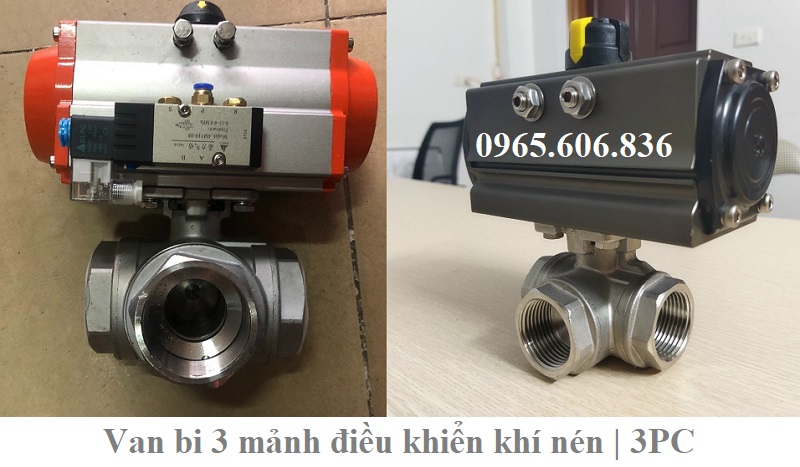

IV. Các dạng van bi 3 mảnh điều khiển khí nén | 3PC

4.1. Van bi 3 mảnh điều khiển khí nén theo kiểu van

• Van bi 3 mảnh điều khiển khí nén on/off
• Van bi 3 mảnh điều khiển khí nén tuyến tính
• Van bi 3 mảnh điều khiển khí nén tác động đơn
• Van bi 3 mảnh điều khiển khí nén tác động kép
• Van bi 3 mảnh điều khiển khí nén lắp ren
• Van bi 3 mảnh điều khiển khí nén lắp bích
• Van bi 3 mảnh điều khiển khí nén nối hàn
• Van bi 3 mảnh điều khiển khí nén inox304
• Van bi 3 mảnh điều khiển khí nén inox316

4.2. Van bi 3 mảnh điều khiẻn khí nén theo xuất xứ

• Van bi 3 mảnh điều khiển khí nén Đài Loan
• Van bi 3 mảnh điều khiển khí nén Hàn Quốc
• Van bi 3 mảnh điều khiển khí nén Nhật Bản
• Van bi 3 mảnh điều khiển khí nén Thổ Nhĩ Kỳ
• Van bi 3 mảnh điều khiển khí nén Trung Quốc

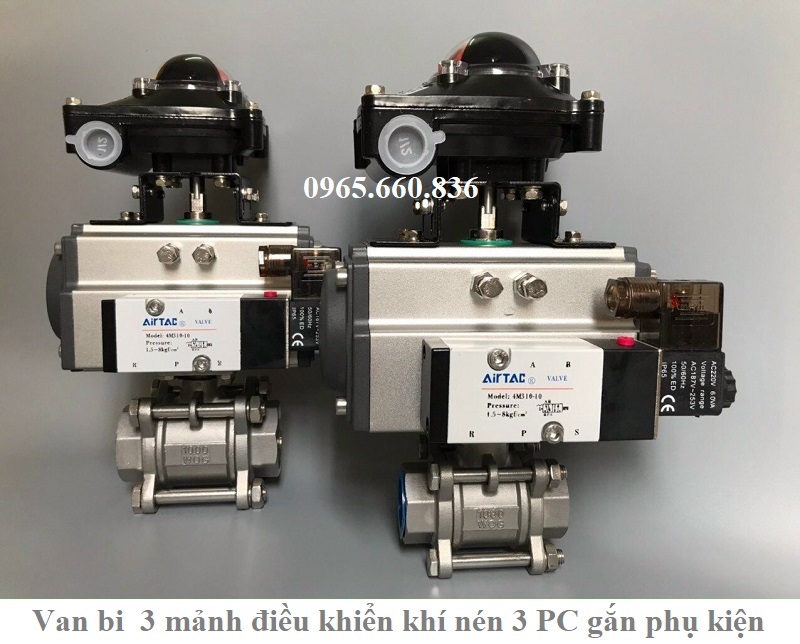

V. Ứng dụng van bi 3 mảnh điều khiển khí nén | 3PC

• Ứng dụng van bi 3 mảnh điều khiển khí nén sử dụng trong hệ thống cấp thoát nước, sử lý nước thải.
• Ứng dụng van bi 3 mảnh điều khiển khí nén lắp đặt cho hệ thống chuyền dẩn khí hơi, khí nén.
• Ứng dụng van bi 3 mảnh điều khiển khí nén lắp đặt cho hệ thống toà nhà, trung cư, nhà máy sản xuất.
• Ứng dụng van bi 3 mảnh điều khiển khí nén lắp đặt cho hệ thống sản xuất tại các xưởng sản xuất.
• Ứng dụng van bi 3 mảnh điều khiển khí nén sử dụng cho hệ thống có độ ăn mòn nhẹ như nước biển.

VI. Ưu điểm nhược điểm van bi 3 mảnh điều khiển khí nén | 3PC

6.1. Ưu điểm van bi 3 mảnh điều khiển khí nén

• Hoạt động đóng mở hoàn toàn tự động, không tốn sức người như các dòng van bi cơ tay gạt, tay quay.
• Thiết kế thân van inox chịu được nhiệt độ cao lên tới 200 độ C.
• Thiết kế hiện đại, các bộ phận có thể tháo rời một cách đơn giản.
• Sử dụng phù hợp cho nhiều lưu chất khác nhau như khí, hơi, nước…
• Đa dạng các loại đầu khí, nhiều lựa chọn cho khách hàng.
• Sản phẩm nhập khẩu chính hãng, giá thành rẻ nhất thị trường.

6.2. Nhược điểm van bi 3 mảnh điều khiển khí nén

• Không có side to như các dòng van cổng, vận hành cần phải có khí nén cấp vào.
• Không lắp sai kích cỡ vào đường ống sẽ dẩn đến tình trạng hư hỏng van.

VII. Báo giá van bi 3 mảnh điều khiển khí nén | 3PC

Van bi 3 mảnh điều khiển khí nén được thiết kế với đa dạng các kích cỡ, xuất xứ khác nhau chính vì thế giá thành của chúng không đồng đều và có nhiều mức giá khác nhau. Để giải quyết thắc mắc về vấn đề này hãy liên hệ ngay tới hotline: 0965.660.836 để được nhân viên bên chún tôi tư vấn trực tiếp sản phẩm và báo giá van bi 3 mảnh điều khiển khí nén.

Tham khảo thêm: van bi 2 mảnh điều khiển khí nén 2PC
