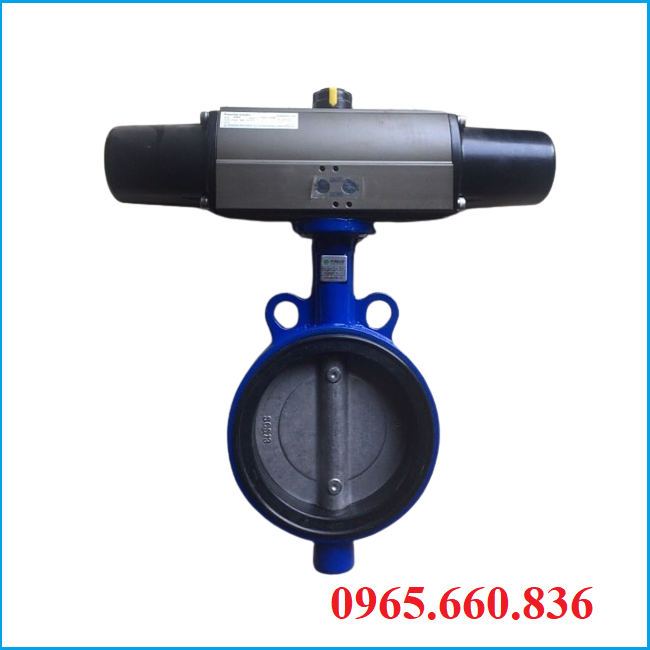

Van bướm điều khiển khí nén tác động đơn

I. Van bướm điều khiển khí nén tác động đơn là gì?

Van bướm điều khiển khí nén tác động đơn là một thiết bị van công nghiệp dùng để đóng/mở điều tiết lưu lượng trong đường ống. Đối với dòng van này bên trong chúng có lò xo hai bên, khi cấp khí nén vào trong lò xo sẽ bị ép lại trục bánh răng bắt đầu quay, lúc này tạo ra quá trình mở van, khi xả khí nén lò xo sẻ nén ra tạo ra quá trình đóng van.

Van bướm điều khiển khí nén tác động đơn được chế tạo từ nhiều chất liệu khác nhau inox, thép, gang, nhựa phù hợp để sử dụng cho nhiều các nhà máy sử lý nước sạch, nước thải, dung dịch, hoá chất ăn mòn, axit, bazo,…

Van bướm điều khiển khí nén tác động đơn hiện nay đang được chúng tôi nhập khẩu trực tiếp tại Đài Loan, Hàn Quốc, Trung Quốc, Malaysia về Việt Nam. Xin cam kết với khách hàng các sản phẩm đơn vị chúng tôi cung cấp đều chính hãng 100%, giá thành rẻ nhất thị trường.

II. Thông số kỹ thuật van bướm điều khiển khí nén tác động đơn

2.1. Thông số kỹ thuật van bướm

• Chất liệu chế tạo: inox304, inox316, thép, gang, nhựa
• Chất liệu trục: inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM,…
• Kích cỡ: DN50  - DN600
• Kết nối: mặt bích, lug, wafer
• Nhiệt độ làm việc: - 10 độ C – 250 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Moi trường làm việc: nước, khí, hơi, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

2.2. Thông số kỹ thuật bộ điều khiển khí nén

• Chất liệu đầu khí: hợp kim nhôm
• Thời gian đóng mở: 1 – 2 giây
• Nhiệt độ làm việc: 0 ~ 85 độ C
• Kiểu tác động: tác động đơn
• Dạng hoạt động: tuyến tính, on/off
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia,…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm điều khiển khí nén tác động đơn

3.1. Cấu tạo van bướm điều khiển khí nén tác động đơn

Cấu tạo van bướm điều khiển khí nén tác động đơn gồm hai bội phận chính:

• Phần van bướm: là bộ phận trực tiếp cho dòng chảy đi qua và ngăn chặn chúng lại. Chúng được thiết kế từ nhiều các chất liệu khác nhau inox, thép, gang, nhựa.
• Van bướm chúng bao gồm các bộ phận thân van, trục van kết nối với quả bi, gioăng làm kín từ cao su EPDM chúng dùng để ngăn chặn dòng chảy.
• Bộ điều khiển khí nén tác động đơn: có lò xo phản hồi. Chúng nằm ở hai đầu bên của đầu khí nhằm cung cấp khí nén để cho van hoạt động.
• Bộ điều khiển khí nén được chế tạo từ hợp kim nhôm cao cấp, bên ngoài được phủ một lớp sơn cho độ chống rỉ cao. Đầu khí nén tác động đơn bao gồm các bộ phận chính như vỏ, trục bánh răng, piston, lò xo.

3.2. Nguyên lý hoạt động van bướm điều khiển khí nén tác động đơn

Nguyên lý hoạt động van bướm điều khiển khí nén tác động đơn cần khí nén cấp cho đầu khí để hoạt đông. Khi có khí nén đi vào đầu khí vừa đủ, lò xo sẽ bị nén lại, đẩy piston làm cho bánh răng xoay, trục giữa của van xoay theo một góc 90 độ, lúc này cánh bướm quay theo góc của đầu khí van mở ra. Khi ngừng cấp khí nén vào đầu khí sẽ không còn khí nén bên trong lò xo dản ra cho cánh van quay về vị trí ban đầu van đóng.

IV. Ưu điểm nhược điểm van bướm điều khiển khí nén tác động đơn

4.1. Ưu điểm van bướm điều khiển khí nén tác động đơn

• Van bướm điều khiển khí nén tác động đơn có nhiều kiểu loại khác nhau, mỗi dạng phù hợp với từng hệ thống.
• Chỉ cần cấp 1 lần khí nén cho một chu trình hoạt động.
• Cho khả năng chịu được nhiệt độ cao, áp lực lớn từ dòng lưu chất.
• Dễ dàng thay thế, lắp đặt ở nhiều vị trí nhỏ hẹp khác nhau.
• Thiết kế không tốn quả nhiều diện tích như dòng van cổng, van cầu.
• Sản phẩm được nhập khẩu chính hãng, giá thành rẻ nhất thị trường.

4.2. Nhược điểm van bướm điều khiển khí nén tác động đơn

Dạng van bướm điều khiển khí nén tác động đơn không dùng trong các hệ thống có lưu chất kết dính, cô đặc,…

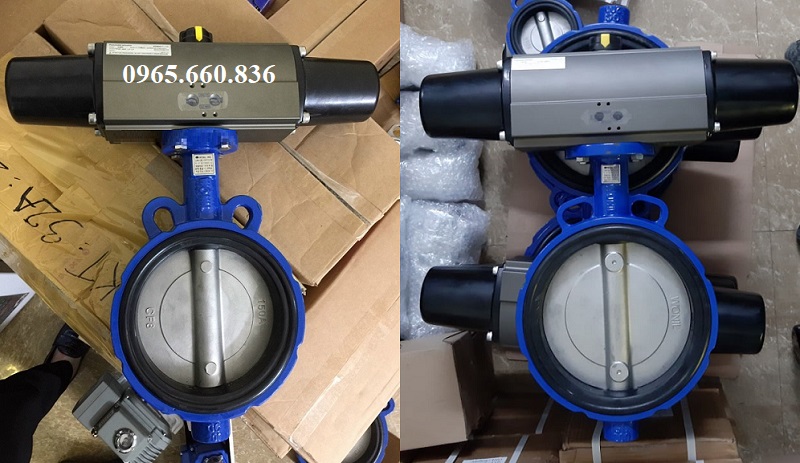

V. Ứng dụng van bướm điều khiển khí nén tác động đơn

• Ứng dụng van bướm điều khiển khí nén tác động đơn lắp đặt cho hệ thống nước sinh hoạt, nông nghiệp, công nghiệp.
• Ứng dụng van bướm điều khiển khí nén tác động đơn lắp đặt cho hệ thống tưới tiêu cây trồng, trang trại.
• Ứng dụng van bướm điều khiển khí nén tác động đơn lắp đặt cho hệ thống hoá chất ăn mòn axit, bazo.
• Ứng dụng van bướm điều khiển khí nén tác động đơn sử dụng trong hệ thống sản xuất thực phẩm, dược phẩm, xi măng, thuỷ diện.

VI. Các dạng van bướm điều khiển khí nén tác động đơn

• Van bướm inox điều khiển khí nén tác động đơn
• Van bướm nhựa điều khiển khí nén tác động đơn
• Van bướm gang điều khiển khí nén tác động đơn
• Van bướm thép điều khiển khí nén tác động đơn
• Van bướm điều khiển khí nén tác động đơn Đài Loan
• Van bướm điều khiển khí nén tác động đơn Nhật Bản
• Van bướm điều khiển khí nén tác động đơn Hàn Quốc
• Van bướm điều khiển khí nén tác động đơn Malaysia
• Van bướm điều khiển khí nén tác động đơn Italia

VII. Báo giá van bướm điều khiển khí nén tác động đơn

Van bướm điều khiển khí nén tác động đơn ngày nay là một sản phẩm không thể thiếu được trong các nhà máy, hệ thống tự động hoá. Chính vì thế chúng được sử dụng nhiều và vấn đề giá thành sản phẩm đang là vấn đề khách hàng quan tâm nhất, mỗi dạng van bướm điều khiển khí nén tác động đơn chúng sẽ có một mức giá thành khác nhau. Liên hệ ngay tới cho chúng tôi để được tư vấn trực tiếp, báo giá sản phẩm van bướm điều khiển khí nén tác động đơn.

Tham khảo thêm: van bướm điều khiển khí nén tác động kép
