Van bi đồng điều khiển khí nén

I. Van bi đồng điều khiển khí nén là gì?

Van bi đồng điều khiển khí nén là một dòng van công nghiệp được sản xuất tại các nước Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Malaysia… van có phần thân được làm từ chất liệu đồng và được điều khiển đóng mở tự động bằng bộ điều khiển khí nén giúp cho van dễ dàng đóng/mở một cách hiệu quả và tiện lơi. Van bi đồng điều khiển khí nén có kích thước từ 15A – 50A chúng được thiết kế với dạng lắp ren và được sử dụng nhiều cho các hệ thống nước, khí, hơi, gas…

Cấu tạo van bi điều khiển khí nén cực kì đơn giản chúng có hai bộ phận chính như thân van bi và bộ điều khiển khí nén, ngoài ra phần thân van bi có thể tháo rời và lắp vào bộ chuyển động tay gạt để vận hành đóng ở van.

Đối với các dòng van công nghiệp hiện nay thì dòng van bi đồng điều khiển khí nén đang là một dòng van rất được ưu chuộng với lối thiết kế nhỏ gọn tiện lợi dễ dàng tháo lắp một cách đơn giản.

Một số kiểu van bi đồng điều khiển khí nén

• Van bi đồng điều khiển khí nén on/off
• Van bi đồng điều khiển khí nén tuyến tính
• Van bi đồng điều khiển khí nén tác động đơn
• Van bi đồng điều khiển khí nén tác động kép

II. Thông số kỹ thuật van bi đồng điều khiển khí nén

• Side van: DN15, DN20, DN25, DN32, DN40, DN50
• Chất liệu van bi: đồng, đồng thau
• Trục, quả bi: inox thép không rỉ
• Gioăng làm kín: FTFE, EPFM
• Chất liệu đầu khí: hợp kim nhôm
• Kiểu kết nối: lắp ren
• Đầu khí nén: tác động đơn, tác động kép
• Dạng hoạt động: on/off, tuyến tính
• Nhiệt độ làm việc: 0 độ C – 120 độ C
• Áp lực làm việc: 10bar, 16bar
• Môi trường sử dụng: nước, khí, hơi…
• Xuất xứ: Đài Loan, Nhật Bản
• Bảo hành: 12 tháng

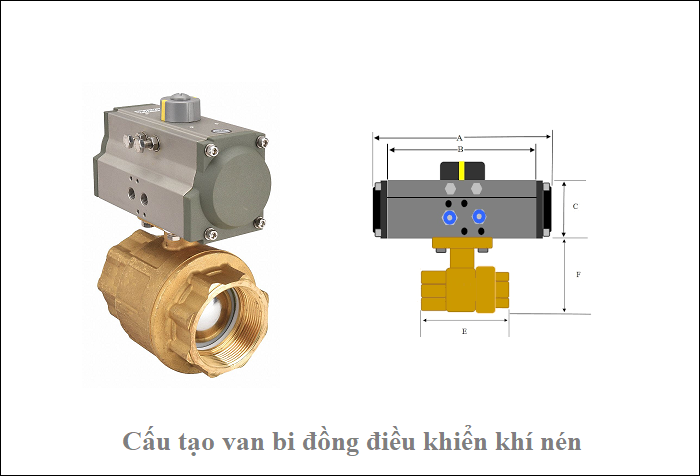

III. Cấu tạo van bi đồng điều khiển khí nén

Van bi đồng điều khiển khí nén có cấu tạo gồm hai bộ phận chính:

• Bộ phận van bi
• Bộ phận điều khiển khí nén

Bộ phận van bi: có nhiều dạng khác nhau 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh phần vỏ van bi được làm từ chất liệu đồng. Bên trong gồm có trục van, quả bi hai bộ phận này chế tạo từ inox và bộ phận gioăng làm kín được làm từ cao su FTFE, EPFM chúng đều có một mục đích chung là đóng và mở van cho dòng chảy đi qua và ngăn lại.

Bộ phận điều khiển khí nén: là bộ phận được làm từ hợp kim nhôm cho khả năng chống ăn mòn. Bên trong chúng có các chi tiết như piston, trục, bánh răng và hai lỗ cho khí vào. Đầu điều khiển khí nén đang được chúng tôi nhập khẩu trực tiếp tại Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ và cấp ra thị trường với giá thành ưu đãi nhất.

IV. Cấu trúc vận hành van bi đồng điều khiển khí nén

Van  bi đồng điều khiển khí nén có nguyên lý vận hành cực kì đơn giản khi chúng có hai lỗ cấp khí và xả khi có khí nén đi vào lỗ cấp đi vào bên trong làm cho piston hoạt đông tác động vào trục đi xuống bánh răng gắn với trục của van bi và cuối cùng chuyền xuống quả bi tạo ra một quá trình mở van hoàn hảo. Ngược lại cấp khí vào lỗ xả van sẽ di chuyển về vị trí ban đầu đóng lại.

Tham khảo video ở mục: van bi điều khiển khí nén

V. Ưu điểm nhược điểm van bi đồng điều khiển khí nén

5.1. Ưu điểm van bi đồng điều khiển khí nén

• Thiết kế nhỏ gọn dễ dàng lắp đặt, sửa chữa van.
• Thời gian đóng mở nhanh chóng tiện lợi, hoàn toàn tự động không tốn sức người.
• Sử dụng ổn định ở nhiều môi trường như nước sạch, khí, hơi.
• Thời gian đóng mở siêu nhanh không chậm như với dòng van điều khiển điện.
• Hàng đầy đủ giấy tờ CO~CQ, chế độ bảo hành 12 tháng.

5.2. Nhược điểm van bi đồng điều khiển khí nén

• Không có side to như các dòng van inox, thép, gang.
• Không sử dụng được khi không có khí nén cấp vào.

VI. Ứng dụng van bi đồng điều khiển khí nén

Van bi đồng điều khiển khí nén là một thiết bị điều khiển tự động cực kì tiện lợi lắp đặt cho các nhà máy, khu công nghiệp, khu dân sinh, trường học, bệnh viện. Cụ thể chúng chuyên được sử dụng cho cá hệ thống có lưu chất như:

• Ứng dụng: lắp đặt cho hệ thống cấp thoát nước sạch, nước nóng trong các khu dân cư, bệnh viện.
• Ứng dụng: lắp đặt cho trong các hệ thống khí, hơi, gas ở các xưởng sản xuất, trạm xăng.
• Ứng dụng: lắp đặt ở các nhà máy sản xuất thực phẩm, dược phẩm nước khoáng.
• Ứng dụng: lắp đặt trong hệ thống máy bơm cở nhỏ, hệ thống thoát khí.
• Ứng dụng: van còn được lắp đặt cho hệ thống có độ ăn mòn nhẹ như nước muối.

VII. Báo giá van bi đồng điều khiển khí nén

Sản phẩm trên thị trường ngày nay có mức giá khá tốt phù hợp với yêu cầu của khách hàng đặt ra chính vì thế chúng được nhiều chủ đầu tư ưu tiên lên hàng đầu. Để mua được một sản phẩm chất lượng cao thì hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi chuyên cung cấp các dòng van bi điều khiển khí nén nhập khẩu chính hãng, mẫu mã đẹp, luôn sẵn kho để phục vụ quý khách. Liên hệ ngay tới hotline: 0965.660.836 để được hỗ trợ tư vấn trực tiếp sản phẩm.

Xem thêm: van bi inox vi sinh điều khiển khí nén
