Van bướm gang điều khiển khí nén

I. Van bướm gang điều khiển khí nén là gì?

Van bướm gang điều khiển khí nén có tên tiếng anh Pneumatic butterfly Valve đây là một dạng van bướm được đúc nguyên khối với phần thân van bướm từ chất liệu gang, bề mặt bên ngoài được phủ thêm một lớp sơn Epoxy chống rỉ chịu được tác nhân gây hại từ bên ngoài. Chức năng chính của van dùng để đóng/mở cho lưu chất đi qua và ngăn lại, ngoài ra chúng có thể điều tiết lưu lượng dòng chảy bằng cách lắp bộ tuyến tính nhận tín hiệu 4 – 20mA để đóng mở theo các góc khác nhau.

Van bướm gang điều khiển khí nén được sản xuất từ Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc,… Chúng có nhiều các kích cỡ khác nhau DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800, DN1000. Khách hàng lưu ý lựa chọn sản phẩm phù hợp với hệ thống của mình để cho chúng vận hành hiệu quả nhất.

II. Thông số kỹ thuật van bướm gang điều khiển khí nén

• Kích cỡ: 50A – 1000A
• Chất liệu chế tạo: gang cầu, gang dẻo,…
• Sơn phủ: Epoxy
• Chất liệu trục: inox304
• Chất liệu đĩa: inox, gang
• Chất liệu gioăng: teflon, EPDM
• Kết nối: lug, wafer, mặt bích
• Dạng đóng mở: on/off, tuyến tính
• Kiểu đầu khí: tác động đơn, tác động kép
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường sử dụng: nước sạch, nước thải, khí,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia,….
• Bảo hành: 12 tháng

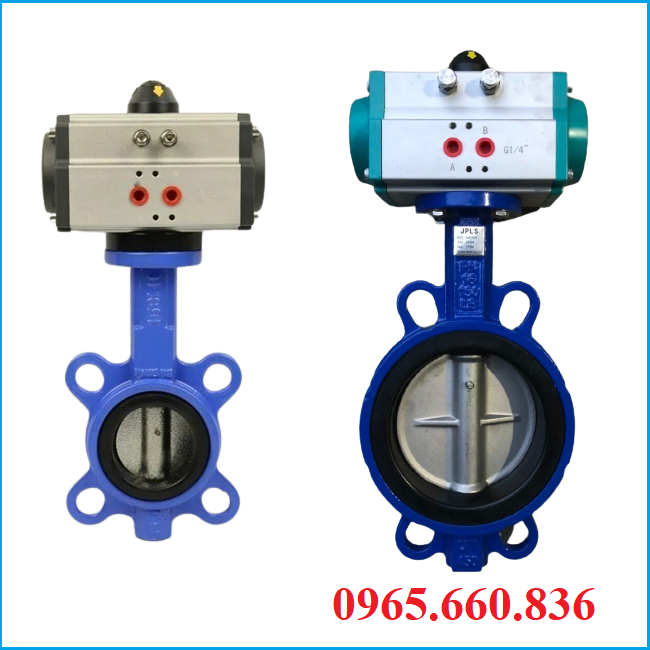

III. Hình ảnh van bướm gang điều khiển khí nén

Dưới đây là các dạng van bướm gang điều khiển khí nén

• Van bướm điều khiển khí nén gang tác động đơn
• Van bướm gang điều khiển khí nén tác động kép
• Van bướm gang điều khiển khí nén on/off
• Van bướm gang điều khiển khí nén tuyến tính
• Van bướm gang điều khiển khí nén Đài Loan
• Van bướm gang điều khiển khí nén Nhật Bản
• Van bướm gang điều khiển khí nén Hàn Quốc
• Van bướm gang điều khiển khí nén Malaysia

IV. Cấu tạo nguyên lý hoạt động van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén củng có cấu tạo giống như các dòng van khác gồm hai bộ phận chính là van bướm gang và bộ điều khiển khí nén.

4.1. Bộ phận van bướm gang

• Thân van: được chế tạo từ chất liệu gang, gang cầu, gang dẻo, bên ngoài được sơn phủ một lớp sơn Epoxy chống rỉ, chịu được các tác nhân gây hại từ bên ngoài. Thân van kết nối với đường ống theo dạng mặt bích, wafer, lug,…
• Trục van: là một thanh kim loại cứng nằng trong thân van, chúng có chức năng chuyền lực momen xoắn từ đầu khí xuống đĩa van để đóng mở.
• Đĩa van: có dạng hình tròn, dẹp chúng có một lỗ để gắn trục van và để ngăn chặn lưu chất đi qua. Chúng thường được chế tạo từ chất liệu gang, inox.
• Gioăng làm kín: là bộ phận làm kín của van chúng dùng để ngăn chặn khi đóng đĩa van, không cho các lưu chất nhỏ rò rỉ ra bên ngoài.

4.2. Bộ điều khiển khí nén

Bộ điều khiển khí nén có hai dạng khác nhau gồm bộ khí nén tác động đơn có lò xo đàn hồi và bộ điều khiển khí nén tác động kép không có lò xo đàn hồi. Bộ điều khiển khí nén được chế tạo từ chất liệu hợp kim nhôm cao cấp. Được sử dụng để gắn lên đầu thân van đóng mở tự động bằng khí nén.

V. Ưu điểm nhược điểm van bướm gang điều khiển khí nén

5.1. Ưu điểm

• Van bướm gang điều khiển khí nén có thiết kế hiện đại, được vận hành tự động bằng bộ điều khiển khí nén .
• Van được bọc một lớp sơn Epoxy bên ngoài chịu được các tác nhân làm rỉ van.
• Đa dạng các loại gioăng EPDM, teflon, vitton,… sử dụng cho nhiều hệ thống khác nhau.
• Cho thời gian đóng mở cực nhanh, một chu trình vận hành chỉ mất 1 – 2 giây.
• Sử dụng bằng nguồn khí nén, sạch sẽ không gây ôi nhiểm môi trường.

5.2. Nhược điểm

• Van bướm gang điều khiển khí nén hạn chế sử dụng cho các hệ thống có độ ăn mòn cao như axit, bazo.
• Van bướm gang điều khiển khí nén không có side nhỏ dưới DN50.

VI. Ứng dụng van bướm gang điều khiển khí nén

• Van bướm gang điều khiển khí nén ứng dụng trong nhiều các hệ thống sử lý nước, cấp thoát nước.
• Van bướm gang điều khiển khí nén ứng dụng trong hệ thống có nhiệt độ cao như hơi nóng, dầu nóng.
• Van bướm gang điều khiển khí nén ứng dụng trong hệ thống sản xuất thực phẩm, dược phẩm, dung dịch, hoá chất ăn mòn.
• Van bướm gang điều khiển khí nén ứng dụng trong hệ thống sản xuất xi măng, nồi hơi, lò hơi.
• Van bướm gang điều khiển khí nén ứng dụng trong hệ thống tưới tiêu tự động ở các khu nông nghiệp.

VII. Địa chỉ cung cấp van bướm gang điều khiển khí nén chính hãng

Đến với Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là đơn vị có hơn 10 năm kinh nghiệm trong nghề van công nghiệp, chuyên cung cấp các dòng van bướm gang điều khiển khí nén chính hãng, chất lượng cao, đầy đủ mọi giấy tờ CO~CQ, chế độ bảo hành 12 tháng. Đến với đơn vị chúng tôi các bạn sẽ được tư vấn các thắc mắc đang gặp phải và nhận được bảng giá sản phẩm.

Tham khảo thêm: van bướm nhôm điều khiển khí nén
