Van bi inox điều khiển khí nén

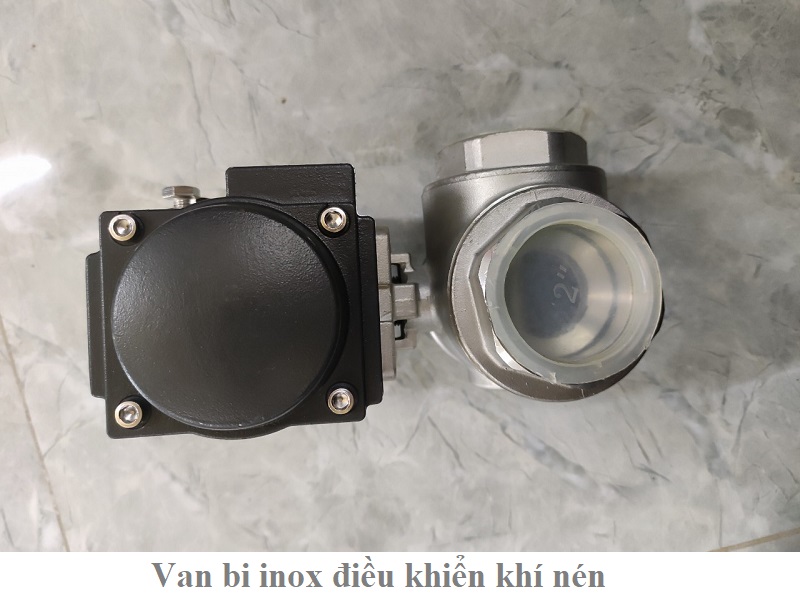

I. Giới thiệu van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén hay còn được gọi là van bi khí nén inox đây là một dòng van được thiết kế với phần thân van bi làm từ chất liệu inox201, inox304, inox316 có nhiều hình dạng khác nhau như 2 ngã 3 ngã, lắp ren, lắp bích, hàn nối. Van bi inox được gắn trên đầu bộ điều khiển khí nén với chức năng đóng mở cho dòng chảy đi qua và ngăn lại.

Cùng với lối thiết kế đa dạng các kiểu dáng kích cỡ DN15 – DN300 dạng van này phù hợp sử dụng cho nhiều hệ thống có nhiệt độ cao, áp xuất lớn và một số hệ thống có độ ăn mòn. Sản phẩm được sản xuất trực tiếp tại các nước Nhật Bản, Hàn Quốc, Đài Loan, Thổ Nhĩ Kỳ, Malaysia... và đang được chúng tôi nhập khẩu về với số lượng lớ, giá thành cung cấp ra thị trường rẻ nhất.

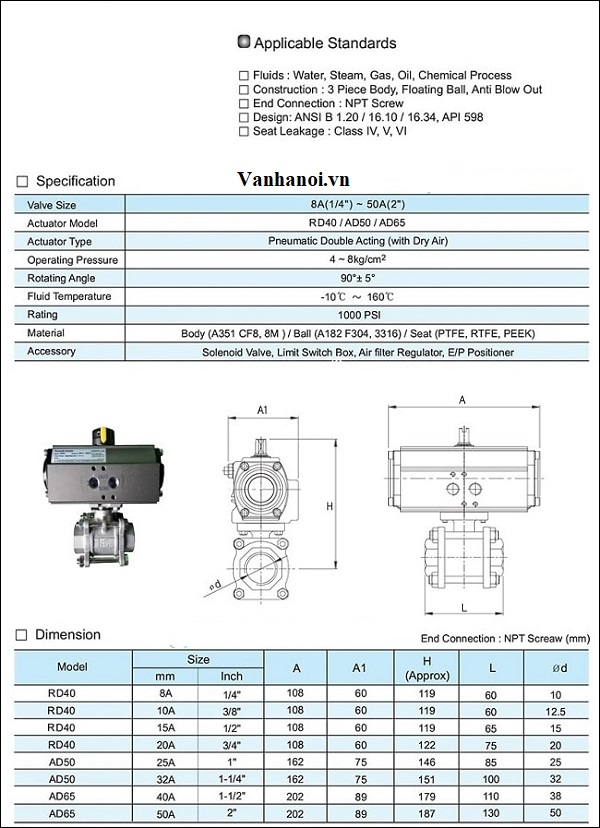

II. Thông số kỹ thuật van bi inox điều khiển khí nén

• Kích cỡ van: DN15 – DN300
• Chất liệu thân van: inox201, inox304, inox316
• Chất liệu trục, quả bi: inox 304, inox316
• Đệm, gioăng làm kín: cao su, EPDM, Teflon, viton
• Chất liệu đầu khí nén: hợp kim nhôm
• Dạng hoạt động: on/offf, tuyến tính
• Áp lực đầu khí: 2 – 8 bar
• Kiểu thân van: 1 mảnh, 2 mảnh, 3 mảnh, 2 thân, 3 thân
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dầu, gas…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bi inox điều khiển khí nén

3.1. Cấu tạo van bi inox điều khiển khí nén

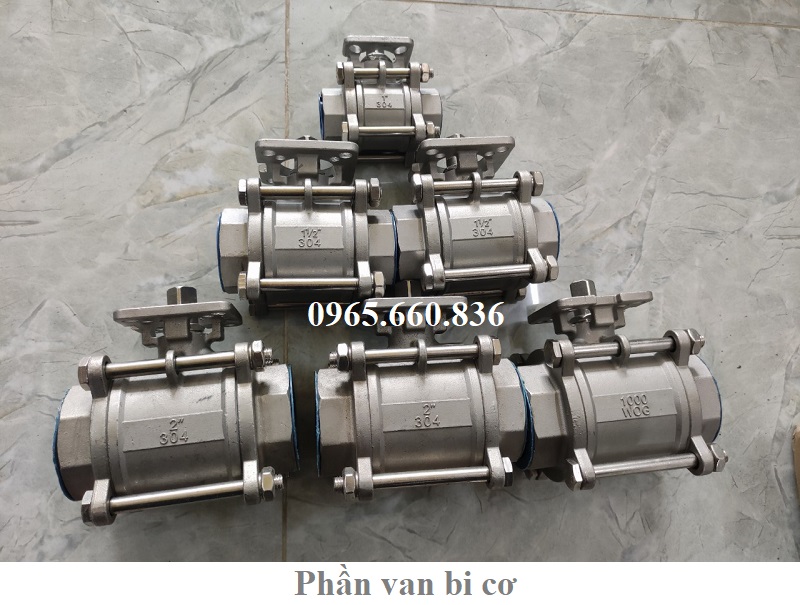

Bộ phận van bi bao gồm các bộ phận sau:

• Than van bi: là nơi trực tiếp kết nối vào hệ thống theo nhiều kiểu lắp ren, mặt bích, nối hàn để cho các dòng lưa chất lưu thông qua lớp ngoài được chế tạo từ chất liệu inox201, inox304, inox316 bền bỉ chống va đập, chịu lực, chịu nhiệt độ tốt.
• Trục van bi: trục van là một thanh kim loại có dạng hình trụ vuông các cạnh được mài không quá sắc, trục kết nối với quả bi và bộ điều khiển khí nén.
• Quả bi giổng: có hai dạng đục lỗ khác nhau chữ T là chữ L với mục đích ngăn chặn và chuyển hướng của dòng chảy chất liệu chế tạo từ inox.
• Gioăng làm kín: là bộ phận được thiết kế từ chất liệu cao su Teflon, EPDM gắn ở đầu quả bi nhằm mục đích tăng độ kín cho van và ngăn các lưu chất rò rỉ ra bên ngoài.

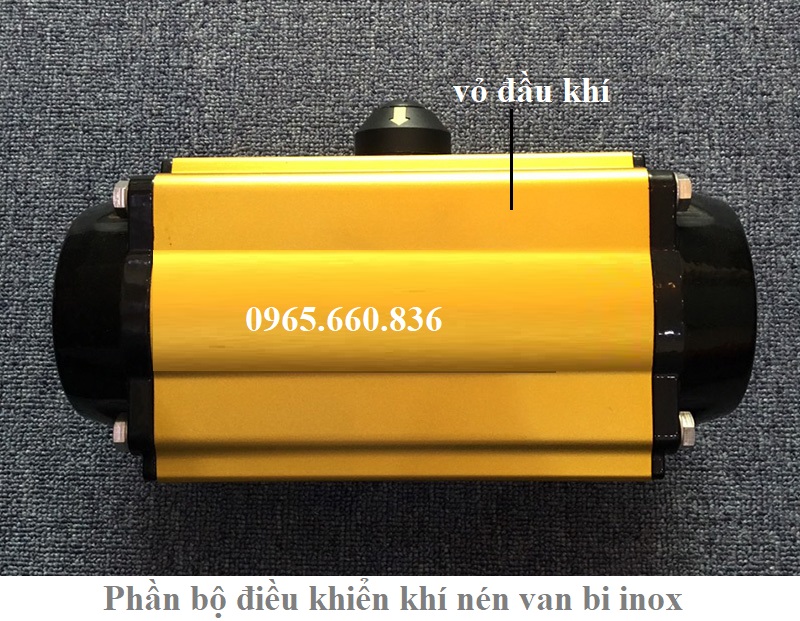

Bộ điều khiển khí nén

• Bộ điều khiển khí nén được chế tạo với phần vỏ ngoài từ chất liệu hợp kim nhôm bên ngoài phủ thêm một lớp mạ cao cấp chống rỉ. Bên trong bộ khí có các bộ phận như pistong, trục, bánh răng, lò xo có niệm vu thay thế bộ điều khiển cơ học tay quay để vận hành van tự động bằng khí nén.
• Bộ điều khiển khí nén được vận hành với hai dạng chính là tác động đơn và tác động kép, để hiểu rỏ hơn về 2 loại này xem ở phần: van bi điều khiển khí nén.

3.2. Nguyên lý hoạt động van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén vận hành theo nguyên lý đơn giản như sau. Khi cấp khí nén vào bộ điều khiển khí nén lúc này van mở ra và khi cấp khí vào ống xả ngược lại van đóng lại. Bộ vận hành khí nén sử dụng đóng mở với thời gian nhanh chóng chỉ mất 1s cho một chu trình đóng hoặc mở van giúp tăng hiệu xuất làm việc cho hệ thống đang sử dụng.

Tham khảo cách lắp đặt ở phần: van bi điều khiển khí nén

IV. Ưu điểm nhược điểm van bi inox điều khiển khí nén

4.1. Ưu điểm van bi inox điều khiển khí nén

Van bi inox điều khiển điện khí nén mang cho mình nhiều ưu điểm vượt trội về mọi mặt như:

• Van cho thời gian đóng mở nhanh chóng một chu trình chỉ mất từ 1 – 3 giây.
• Thiết kế với phần thân van bi đa dạng các kiểu dáng 1 mảnh, 2 mảnh, 3 mảnh, 2 ngã, 3 ngã phù hợp cho nhiều hệ thống.
• Van bi inox có đa dạng các kích cỡ DN15 – DN1000 lắp đặt vào hệ thống theo dạng lắp ren, mặt bích, nối hàn.
• Dễ dàng lắp đặt, thay thế, bảo trì, bảo dưỡng van một cách đơn giản.
• Đa dạng xuất xứ, đáp ứng đầy đủ các yêu cầu sử dụng của khác hàng,

4.2. Nhược điểm van bi điều khiển khí nén

Van bi điều khiển khí nén có các nhược điểm như:

• Lượng khí cấp vào thấp van sẽ không hoạt động được.
• Thiết kế từ chất liệu inox nên giá thành sẽ cao hơn các dòng van khác.
• Tuỳ theo từng hệ thống khách hàng sử dụng phải lắp đặt van đúng với yêu cầu.
• Không sử dụng được trong các hệ thống có độ ăn mòn cao như axit, bazo.

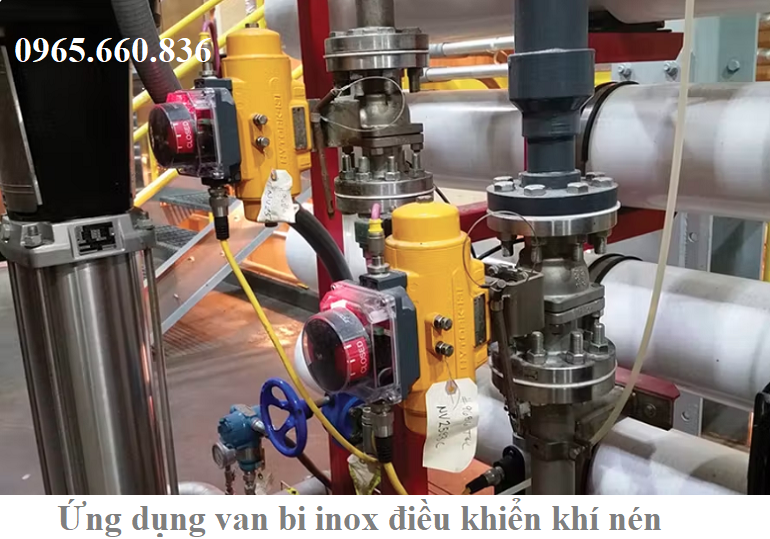

V. Ứng dụng van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén cùng với lối thiết kế chắc chắn chúng được ứng dụng trong nhiều các lĩnh vực công nghiệp, nông nghiệp, dân sinh cụ thể như:

• Ứng dụng van bi inox điều khiển khí nén trong hệ thống cung cấp nước sạch, sử lý nước thải trong các khu trung cư, nhà máy sản xuất.
• Ứng dụng van bi inox điều khiển khí nén trong các nhà máy sản xuất thực phẩm, dược phẩm rượu bia, nước ngọt.
• Ứng dụng van bi inox điều khiển khí nén trong hệ thống chuyền dẩn lò hơi, nồi hơi, ở các khu công nghiệp.
• Ứng dụng van bi inox điều khiển khí nén lắp đặt ở các hệ thống có chất ăn mòn nhẹ như nước muối.

VI. Các dạng van bi điều khiển khí nén nhà chúng tôi cung cấp

6.1. Van bi inox điều khiển khí nén theo kiểu van

• Van bi inox điều khiển khí nén 3 ngã
• Van bi inox điều khiển khí nén mặt bích
• Van bi inox điều khiển khí nén lắp ren

6.2. Van bi inox điều khiển khí nén theo xuất xứ

• Van bi inox điều khiển khí nén Đài Loan
• Van bi inox điều khiển khí nén Hàn Quốc
• Van bi inox điều khiển khí nén Nhật Bản
• Van bi inox điều khiển khí nén Thổ Nhĩ Kỳ
• Van bi inox điều khiển khí nénTrung Quốc
• Van bi inox điều khiển khí nén Malaysia

VII. Báo giá van bi inox điều khiển khí nén

Vấn đề về giá thành của van luôn được khách hàng quan tâm vậy chúng có mức giá bao nhiêu? Dòng van này chúng sẽ có mức giá tuỳ thuộc vào xuất xứ, kích cỡ và kiểu nối của van. Liên hệ trực tiếp tới hotline: 0965.660.836 để được chúng tôi cung cấp đầy đủ bảng giá, catalogue của sản phẩm van bi inox điều khiển khí nén.

Tham khảo thêm: van bi thép điều khiển khí nén
