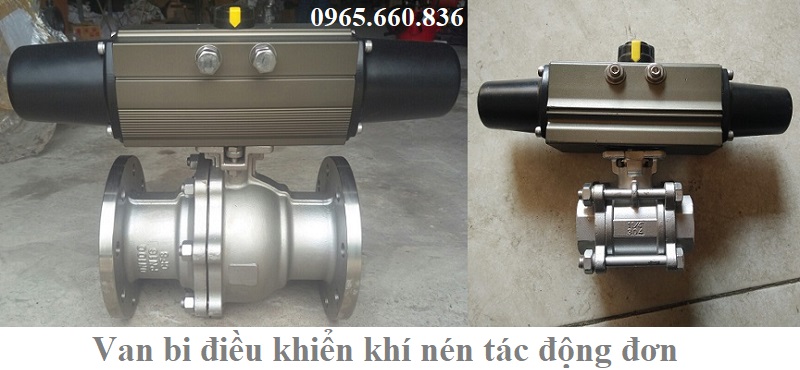

Van bi điều khiển khí nén tác động đơn

I. Van bi điều khiển khí nén tác động đơn là gì?

Van bi điều khiển khí nén tác động đơn là một dạng van điều khiển khí nén sử dụng đầu điều khiển khí nén tác động đơn (single acting) giúp cho van có thể dễ dàng đóng/mở điều tiết lưu lượng một cách dễ dàng. Van bi điều khiển khí nén tác động đơn có phần thân van bi được làm từ inox, thép, gang, nhựa vì thế mà chúng sử dụng cho các lưu chất đi qua như nước sạch, nước thải, khí nén, hơi nóng, xăng dầu, hơi, gas….

Điểm khác biệt giữ van bi điều khiển khí nén tác động đơn với tác van bi điều khiển khí nén tác động kép là dạng van điều khiển khí nén tác động đơn có lò xo phản hồi, khi có khí nén đi vào lò xo sẽ nén lại lúc này chúng sẽ tác động vào trục van khiến cho van mở ra và ngược lại khi xả van đóng lại.

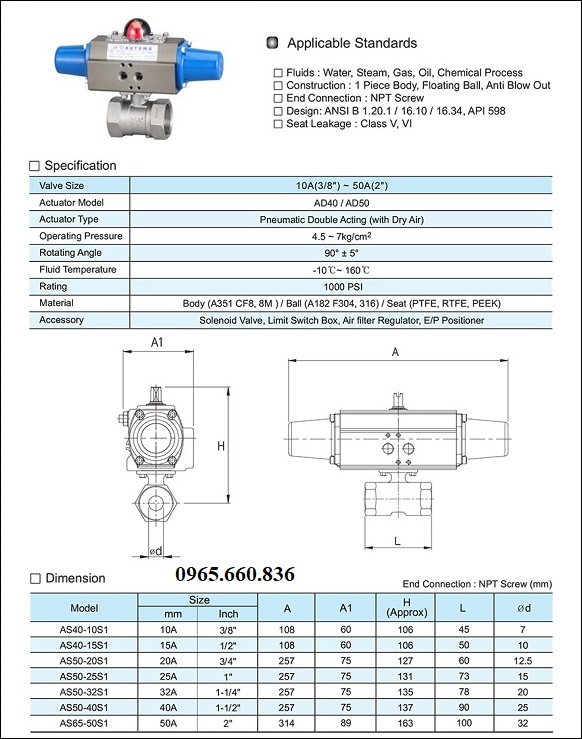

II. Thông số kỹ thuật van bi điều khiển khí nén tác động đơn

• Chất liệu chế tạo: inox, thép, gang, đồng, nhựa
• Chất liệu trục, đĩa: inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, vitton…
• Kích cỡ: DN15 – DN150
• Bộ khí nén: tác động đơn
• Chất liệu bộ khí: hợp kim nhôm
• Dạng hoạt động: on/off hoặc tuyến tính
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hoá chất…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bi điều khiển khí nén tác động đơn

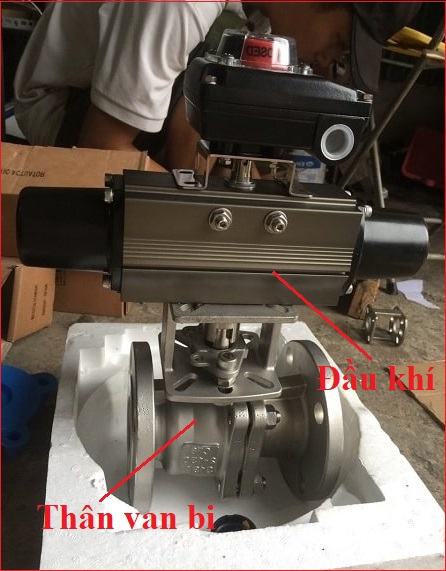

3.1. Cấu tạo van bi điều khiển khí nén tác động đơn

Phần bộ điều khiển khí nén tác động đơn: là bộ phận được cấu tạo từ lò xo đàn hồi được kết nối với trục thông qua một bộ chuyển động. Phần vỏ ngoài được làm từ chất liệu hợp kim nhôm cao cấp có độ bền khá tốt chống được sự va đập từ bên ngoài.

Phần van bi có cấu tạo bao gồm các bộ phận chính như:

• Thân van: là bộ phận được làm từ chất liệu inox, thép, gang, nhựa chúng là nơi để chứa các bộ phận con bên trong.
• Trục van: một thanh kim loại kết nối với quả bi và bộ khí nén.
• Gioăng làm kín: làm từ cao su dẻo Teflon, EPDM có độ đàn hồi cao chịu sự ăn mòn từ lưu chất chúng được lắp ở hai đầu quả bi ngăn chặn dòng chảy không cho chúng rò rỉ ra bên ngoài.
• Quả bi: có dạng hình tròn tuỳ vào từng loại van chúng sẽ được đục một lỗ hình chữ T hoặc chữ L để cho dòng lưu chất đi qua.

3.2. Nguyên lý hoạt động van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn vận hành đơn giản. Khi có khí nén đi vào đầy bộ điều khiển lúc này lò xo sẽ nén lại làm trục van xoay một góc 90 van mở và ngược lại van xả hết khí nén ra lò xo bên trong sẽ giản ra tạo ra quá trình đóng van lại về vị trí ban đầu.

IV. Ưu điểm nhược điểm van bi điều khiển khí nén tác động đơn

4.1. Ưu điểm

• Dòng van này mang lại nhiều ưu điểm vượt trội như:
• Thời gian đóng mở siêu nhanh chỉ mất khoảng 1 – 2s cho một chu trình.
• Van hoạt động tự động bằng bộ điều khiển khí nén không tốn sức người.
• Đa dạng về kích thước, mẫu mã thích hợp cho nhiều hệ thống.
• Van lắp theo dạng ren, mặt bích dễ dàng cho việc lắp đặt.
• Sản phẩm được nhập khẩu chính hãng, giá thành rẻ nhất thị trường.

4.2. Nhược điểm

• Trên thị trường dòng van này rất ít được sử dụng so với dòng van tác động kép
• Hạn chế lắp đặt cho các hệ thống có độ kết dính cao, các chất chưa qua sử lý.

V. Ứng dụng van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn dược sử dụng lắp đặt cho nhiều các hệ thống ở các khu công nghiệp, nhà máy sản xuất, trường học, bệnh viện, trung cư. Dưới đây là các hệ thống van hay sử dụng:

• Sử dụng cho hệ thống cung cấp nước sạch, sử lý nước thải.
• Lắp đặt cho hệ thống tưới tiêu tự động.
• Sử dụng cho hệ thống nghiên cứu, chế tạo hoá chất.
• Lắp đặt cho hệ thống khí hơi, khí nén công nghiệp, nhà máy sản xuất.
• Sử dụng cho các hệ thống lò hơi cấp khí tự động trong khu công nghiệp.

VI. Các dạng van bi điều khiển khí nén tác động đơn:

• Van bi thép điều khiển khí nén tác động đơn
• Van bi gang điều khiển khí nén tác động đơn
• Van bi inox điều khiển khí nén tác động đơn

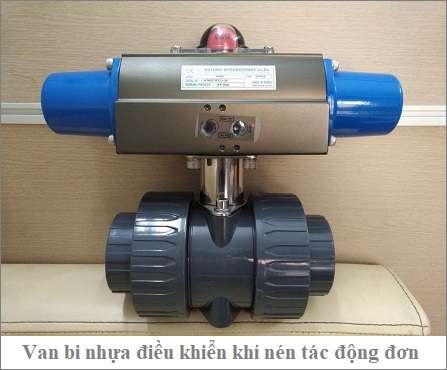

• Van bi nhựa điều khiển khí nén tác động đơn

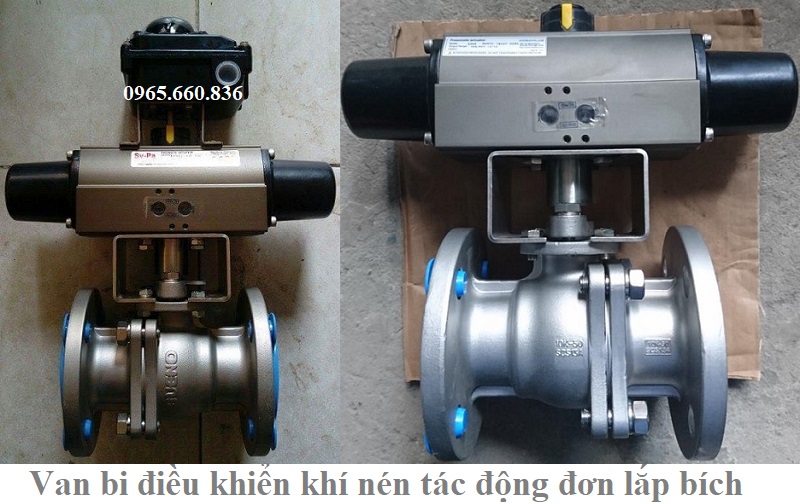

• Van bi điều khiển khí nén tác động đơn lắp bích
• Van bi điều khiển khí nén tác động đơn lắp ren
• Van bi điều khiển khí nén tác động đơn Đài Loan
• Van bi điều khiển khí nén tác động đơn Hàn Quốc

VII. Địa chỉ cung cấp hàng uy tín chính hãng giá

Để tìm được một địa chỉ cung cấp hàng chính hãng là không hề khó nhưng giá thành rẻ là một vấn đề lớn. Hãy đến ngay tới Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi chuyên cung cấp các dòng van công nghiệp đặc biệt van bi điều khiển khí nén tác động đơn chính hãng, dầy đủ giấy tờ CO~CQ, bảo hành 12 tháng. Khách hàng liên hệ ngay tới hotline: 0965.660.836 để được nhân viên bên chúng tôi tư vấn trực tiếp nhé.

Xem thêm: van bi điều khiển khí nén tác động kép
