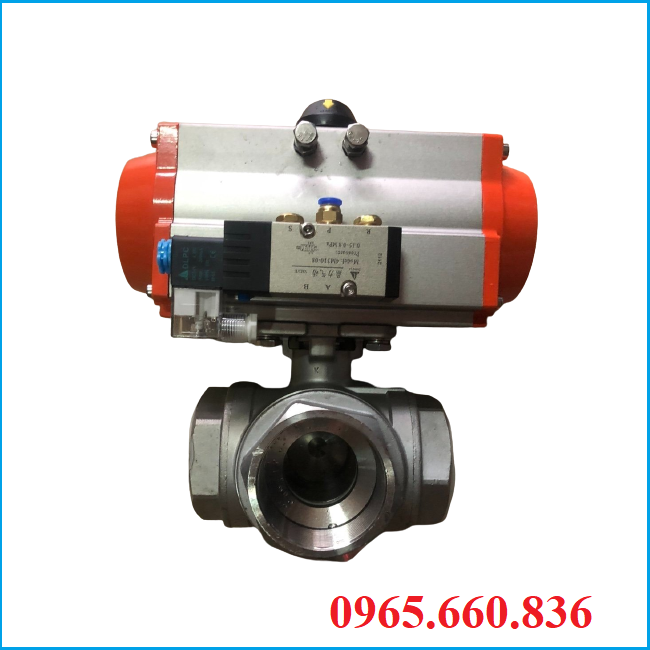

Van bi điều khiển khí nén 3 ngã

I. Van bi điều khiển khí nén 3 ngã là gì?

Van bi điều khiển khí nén 3 ngã là dòng van dùng để điều tiết lưu lượng của dòng chảy đi nhiều hướng khác nhau, chúng được thiết kế với 3 ngã khi mở van sẽ có một chiều cho dòng chảy đi qua và một chiều đóng lại.  Van bi điều khiển khí nén 3 ngã đang được chế tạo từ các chất liệu inox, inox vi sinh, gang, thép, nhựa với đa dạng các loại chất liệu chúng được ứng dụng trong các hệ thống nước đa dụng, nước sạch, nước thải, hệ thống chế biến thực phẩm, dược phẩm…

Van bi điều khiển khí nén 3 ngã vận hành tự động bằng bộ điều khiển khí nén gắn trên van bi chúng cho khả năng đóng mở nhanh chóng chỉ mất 1 – 2 giây cho một quá trình hoạt động. Chính vì thế dòng van này được rất nhiều trong các đường ống cấp xả nước ngày nay.

II. Thông số kỹ thuật van bi điều khiển khí nén 3 ngã

2.1. Thông số bộ điều khiển khí nén

• Chất liệu: hợp kim nhôm cao cấp
• Dạng hoạt động: on/off, tuyến tính
• Áp lực khí nén: 1 – 8bar
• Nhiệt độ sử dụng: 0 độ C – 80 độ C
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ…
• Bảo hành: 12 tháng

2.2. Thông số kỹ thuật van bi

• Side van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300
• Chất liệu: inox, thép, gang, nhựa
• Dạng van: chữ T, chữ L
• Kiểu van: 1 mảnh, 2 mảnh, 3 mảnh
• Kết nối: ren, mặt bích
• Nhiệt độ làm việc: max 200 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Xuấtr xứ: Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Trung Quốc…
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động van bi điều khiển khí nén 3 ngã

3.1. Cấu tạo

• Thân van bi:  đây là bộ phận có hình chữ T hoặc chữ L kết nối với đường ống theo dạng lắp ren, mặt bích. Dạng thân van bi này được chế tạo đa dạng các chất liệu inox, thép, gang, nhựa đáp ứng đầy đủ yêu cầu của khách hàng.
• Trục van và quả bi: hai bộ phạn này được làm từ chất liệu inox, thép không rỉ chúng được kết nối với nhau để tạo ra quá trình đóng, mở van.
• Gioăng làm kín: dùng dể ngăn chặn các lưu chất rò rỉ ra bên ngoài, chất liệu từ FTFE, FPM.
• Bộ điều khiển khí nén: của van bi 3 ngã chúng được chế tạo đơn giản gồm phầm vỏ ngoài được làm từ hợp kim nhôm cao cấp bên trong có trục, piston, bánh răng tất cả đều có mục đích đóng mở van.

3.2. Nguyên lý hoạt động

Cùng xem nguyên lý hoạt động ở mục: van bi điều khiển điện

IV. Ưu điểm nhược điểm van bi điều khiển khí nén 3 ngã

4.1. Ưu điểm

• Ngày nay có rất nhiều các dạng van công nghiệp mỗi dạng chúng đều có những ưu điểm vượt trội của chúng như:
• Lắp đặt được cho nhiều loại đường ống 3 ngã khác nhau để điều tiết lưu lượng của dòng chảy.
• Đa dạng về kích cỡ khác nhau của chúng dễ dàng lắp đặt, bảo trì, bảo dưỡng van.
• Có thể chuyển hướng của dòng chảy một cách đơn giản, dễ dàng.
• An toàn cao khi sử dụng không bị chập, cháy nổ.
• Chúng có nhiều các đầu khí tác động đơn, tác động kép.

4.2. Nhược điểm

• Hạn chế sử dụng cho các chất chưa qua sử lý dễ bị tắc nghẻn van.
• Luôn cần khí nén để cho van hoạt động, không có khí van sẽ không hoạt động được.

V. Ứng dụng van bi điều khiển khí nén 3 ngã

5.1. Ứng dụng

• Van bi điều khiển khí nén 3 ngã ứng dụng ứng dụng trong hệ thống chuyền dẩn nước sạch, sử lý nước thải, nước đa dụng.
• Van bi điều khiển khí nén 3 ngã ứng dụng lắp đặt cho hệ thống nhà máy sản xuất dụng dịch, hoá chất.
• Van bi điều khiển khí nén 3 ngã ứng dụng trong các hệ thống chuyền dẩn khí nóng, dầu, hơi.
• Van bi điều khiển khí nén 3 ngã ứng dụng trong nhà máy sản xuất thực phẩm, dược phẩm rượu bia.
• Van bi điều khiển khí nén 3 ngã ứng dụng trong hệ thống tưới tiêu dân sinh…

5.2. Các dạng van bi điều khiển khí nén 3 ngã

• Van bi inox điều khiển khí nén 3 ngã
• Van bi thép điều khiển khí nén 3 ngã
• Van bi gang điều khiển khí nén 3 ngã
• Van bi nhựa điều khiển khí nén 3 ngã
• Van bi điều khiển khí nén 3 ngã tác động đơn
• Van bi điều khiển khí nén 3 ngã tác động kép
• Van bi điều khiển khí nén 3 ngã tuyến tính
• Van bi điều khiển khí nén 3 ngã Nhật Bản
• Van bi điều khiển khí nén 3 ngã Hàn Quốc
• Van bi điều khiển khí nén 3 ngã Đài Loan
• Van bi điều khiển khí nén 3 ngã Trung Quốc

Trên đây là các thông ti về sản phẩm van bi điều khiển khí nén 3 ngã, khách hàng đang có nhu cầu sử dụng hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp và nhận được báo giá sản phẩm nhé.
