Van bi gang điều khiển khí nén

I. Van bi gang điều khiển khí nén là gì?

Van bi gang điều khiển khí nén là một dòng van dùng để đóng mở và lưu thông dòng lưu chất bên trong đường ống. Dạng van này được chế tạo từ chất liệu gang cầu, gang dẻo bề mặt ngoài của van được phủ thêm một lớp sơn Epoxy chống rỉ, bên trong van bi có cấu tạo đơn giản bao gồm quả bi giổng có nhiệm vụ quay tròn để ngăn chặn dòng chảy.  Van bi gang đièu khiển khí nén có kích cỡ củng khá đa dạng DN50 – DN300 và được kết nối vào đường ống theo dạng mặt bích cùng với các tiêu chuẩn JIS, BS phù hợp cho nhiều đường ống khác nhau.

Sản phẩm ngày nay đang được chúng tôi cung cấp trên thị trường với đầy đủ các dạng van bi gang điều khiển khí nén Đài Loan, van bi gang điều khiển khí nén Hàn Quốc, van bi gang điều khiển khí nén Trung Quốc và một số dạng van khác với mức giá thành rẻ nhất thị trường.

II. Thông số kỹ thuật van bi gang điều khiển khí nén

• Kích cỡ van bi: DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200
• Chất liệu van bi: gang cầu, gang dẻo
• Gioăng làm kín: cao su Telon, Viton
• Trục, quả bi: gang cầu, gang dẻo, inox
• Dạng điều khiển: khí nén
• Bộ điều khiển: tác động đơn, tác động kép
• Kiểu đóng mở: on/off và tuyến tính
• Kết nối: mặt bích
• Tiêu chuẩn mặt bích: JIS, BS
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Môi trường sử dụng: nước, khí, hơi, dung dịch, hoá chất…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ…
• Bảo hành: 12 tháng

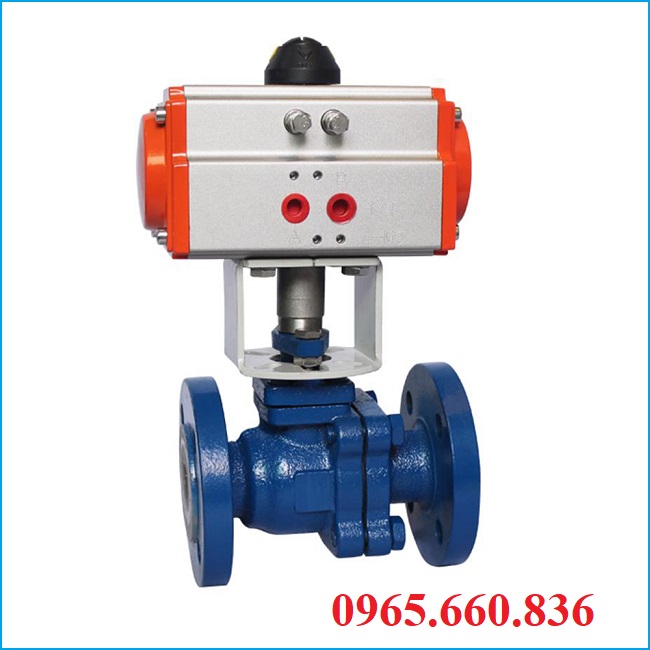

III. Hình ảnh van bi gang điều khiển khí nén

IV. Cấu tạo nguyên lý hoạt động van bi gang điều khiển khí nén

4.1. Cấu tạo van bi gang điều khiển khí nén

Van bi gang điều khiển khí nén chế tạo gồm các bộ phận như:

• Thân van:  là bộ phận kết nối với đường ống theo dạng lắp bích có kích cỡ từ 50A – 300A và được làm từ gang.
• Trục, quả bi: hai bộ phận này chúng được làm từ chất liệu gang, thép không rỉ, inox  chúng được kết nối với nhau và tiếp nhận lực từ đầu khí.
• Gioăng làm kín: làm từ cao su dẻo để ngăn các chất rò rỉ ra bên ngoài.
• Bộ khí nén: dùng để gắn vào van bi với tác dụng điều hành quá trình đóng mở van tự động, chúng có hai loại khác nhau là bộ điều khiển khí nén tác động đơn có lò xo bên trong vận hành nhờ vào độ đàn hồi của lò xo bên trong và bộ điều khiển khí nén tác động kép sử dụng khí nén để cho pistong vận hành van mở ra ngược lại xả khí nén đầu ngưng hoạt động khi đó van đóng lại.

4.2. Nguyên lý hoạt động van bi gang điều khiển khí nén

Van bi gang điều khiển khí nén vận hành khi có khí nén cấp vào đầu điều khiển khí nén sẽ tác động vào các bộ phận bên trong khiến cho chúng chuyển động tạo ra quá trình xoay bánh răng làm cho trục gắn với quả bi quay theo lúc này van bắt đầu mở ra và khi xả khí nén ra thì van sẽ quay về trạng thái đóng.

Tham khảo nhiều hơn: van bi điều khiển khí nén

V. Phân loại van bi gang điều khiển khí nén

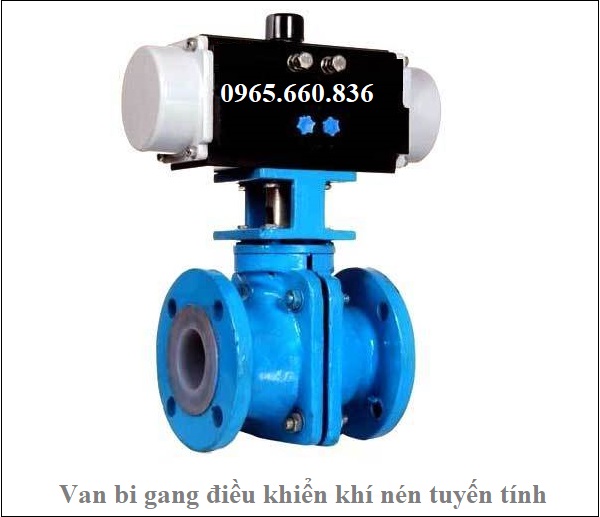

5.1. Van bi gang điều khiển khí nén tuyến tính

Van bi gang điều khiển khí nén tuyến tính là dòng van dùng để đóng mở theo nhiều góc độ 10 độ, 20 độ, 30 độ, 40 độ… 90 độ cho dòng chảy lưu thông qua nhiều hoặc ít tuỳ thuộc vào người sử dụng điều khiển van.

5.2. Van bi gang điều khiển khí nén on/off

Van bi gang điều khiển khí nén on/off là dòng van chỉ cho phép van đóng hoàn toàn và mở hoàn toàn chúng không thể đóng mở ở nhiều góc độ khác nhau như đòng van khí nén tuyến tính vì thế chúng thường được sử dụng cho hệ thống cấp xả nước.

5.3. Phân loại theo xuất xứ

• Van bi gang điều khiển khí nén Đài Loan
• Van bi gang điều khiển khí nén Hàn Quốc
• Van bi gang điều khiển khí nén Trung Quốc
• Van bi gang điều khiển khí nén Nhật Bản
• Van bi gang điều khiển khí nén Malaysia
• Van bi gang điều khiển khí nén Thổ Nhĩ Kỳ

VI. Ưu điểm nhược điểm van bi gang điều khiển khí nén

6.1. Ưu điểm van bi gang điều khiển khí nén

• Van bi gang điều khiển khí nén có thiết kết đơn giản, vận hành dễ dàng không tốn sức người.
• Van bi gang điều khiển khí nén có đa dạng các loại chuyển động thích hợp cho nhiều các hệ thống khác nhau.
• Van bi gang điều khiển khí nén sử dụng tốt cho hệ thống có áp lực cao, nhiệt độ lớn.
• Van bi gang điều khiển khí nén kết nối theo dạng lắp bích dễ dàng lắp đặt vào hệ thống đường ống.
• Van bi gang điều khiển khí nén được chúng tôi nhập khẩu chính hãng, giá thành ưu đãi nhất thị trường.

6.2. Nhược điểm van bi gang điều khiển khí nén

• Khi không có khí nén van không thể vận hành đóng mở được.
• Không có side nhỏ như các chất liệu van bi khác.

VII. Ứng dụng van bi gang điều khiển khí nén

• Ứng dụng van bi gang điều khiển khí nén sử dụng trong hệ thống hơi nóng, khí hơi, khí nén.
• Ứng dụng van bi gang điều khiển khí nén lắp đặt ở các nhà máy sản xuất thực phẩm nước khoáng, rượu bia, nước ngọt.
• Ứng dụng van bi gang điều khiển khí nén sử dụng cho các hệ thống cấp xả nước trong thành phố, khu công nghiệp.
• Ứng dụng van bi gang điều khiển khí nén lắp đặt cho các hệ thống PCCC.
• Ứng dụng van bi gang điều khiển khí nén sử dụng cho các hệ thống bể bơi, bể chứa cỡ lớn.

VIII. Báo giá van bi gang điều khiển khí nén

Van bi gang điều khiển khí nén hiện nay đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi cung cấp với nhiều kích cỡ, kích thước khác nhau gia thành của chúng củng tuỳ thuộc vào từng loại van vì vậy hãy liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp, báo giá sản phẩm van bi gang điều khiển khí nén và các dòng van bi.
