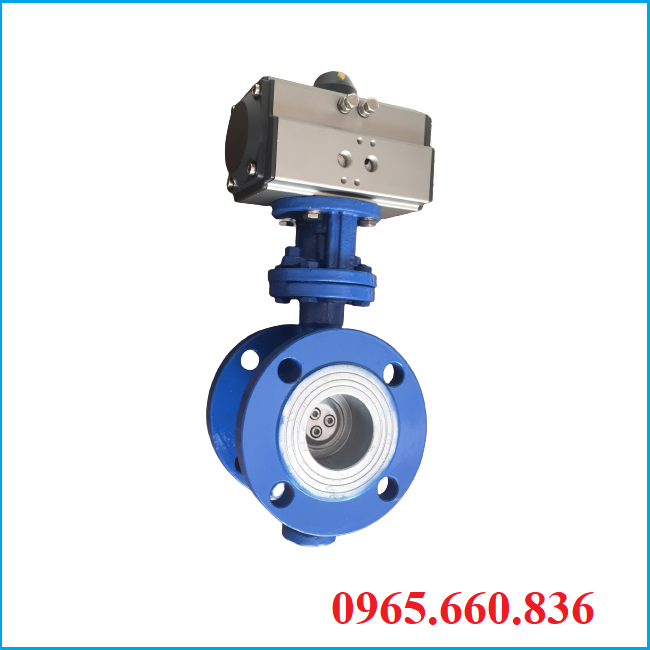

Van bướm thép điều khiển khí nén

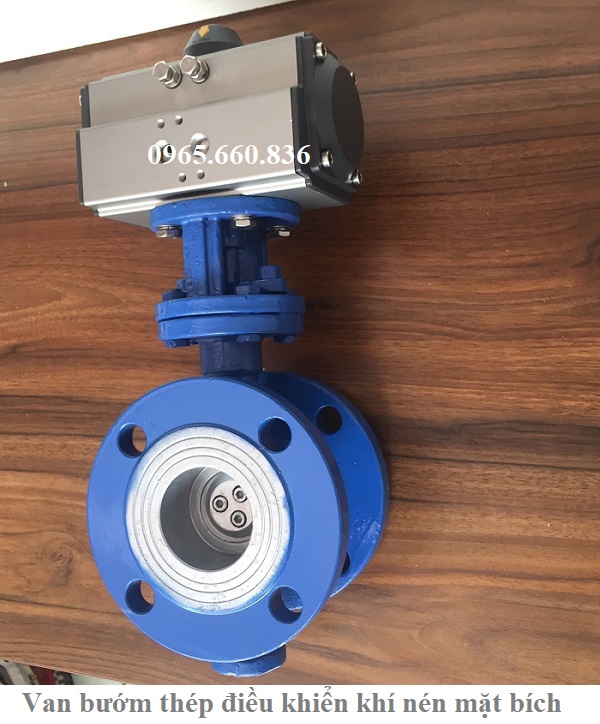

I. Van bướm thép điều khiển khí nén là gì?

Van bướm thép điều khiển khí nén hay còn được gọi là van bướm khí nén thép đây là một dòng van công nghiệp sử dụng bộ điều khiển khí nén gắn trên đầu van bướm kết nối với trục để vận hành tự động bằng khí nén để đóng/mở van cho lưu chất đi qua và ngăn lại. Van bướm thép điều khiển khí nén có phần van bướm được chế tạo từ chất liệu thép WCB A216 chống chịu được áp lực cao lên tới 40bar và nhiệt độ lớn lên tới 350 độ C thích hợp lắp đặt chon nhiều đường ống có các lưu chất như nước, khí nén, hơi nóng, dầu nóng, xăng, dung dịch, hoá chất… Hiện nay sản phẩm đang được sản xuất từ Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia,…  Đang được đơn vị chúng tôi nhập khẩu về thị trường Việt Nam và cung cấp đi khắp các tỉnh thành trên toàn quốc với giá thành rẻ nhất thị trường.

II. Thông số kỹ thuật van bướm thép điều khiển khí nén

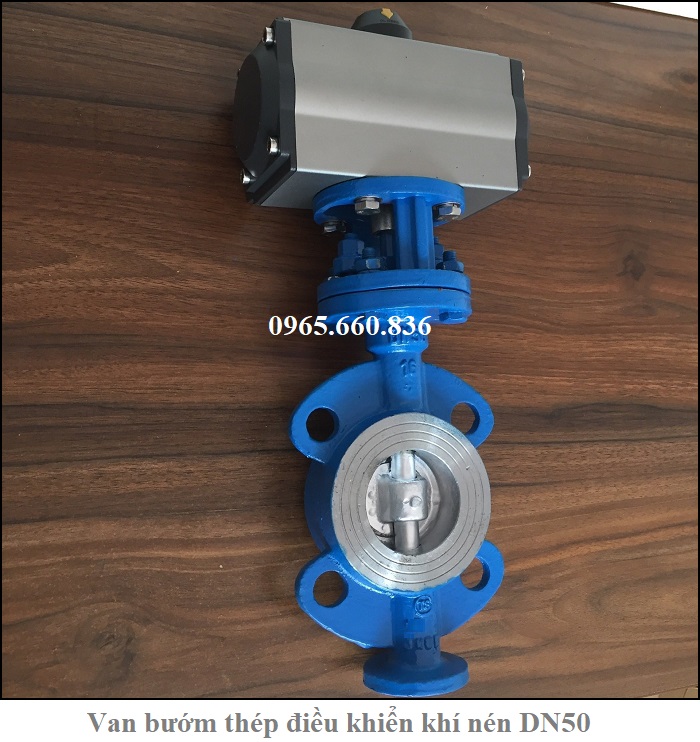

• Side van bướm: DN40 – DN600,… DN1500
• Chất liệu van bướm: thép WCB A216, thép không rỉ
• Gioăng: thép không rỉ
• Dạng kết nối: mặt bích, lug, wafer
• Tiêu chuẩn mặt bích: PN10, PN16, JIS10K 20K, DIN, ANSI
• Bộ chuyển động: tác động đơn, tác động kép
• Dạng hoạt động: on/off, tuyến tính
• Thời gian đóng mở: 1 giây
• Áp lực khí nén: 2bar – 8bar
• Nhiệt độ sử dụng: tối đa 350 độ C
• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi, dầu, gas, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm thép điều khiển khí nén

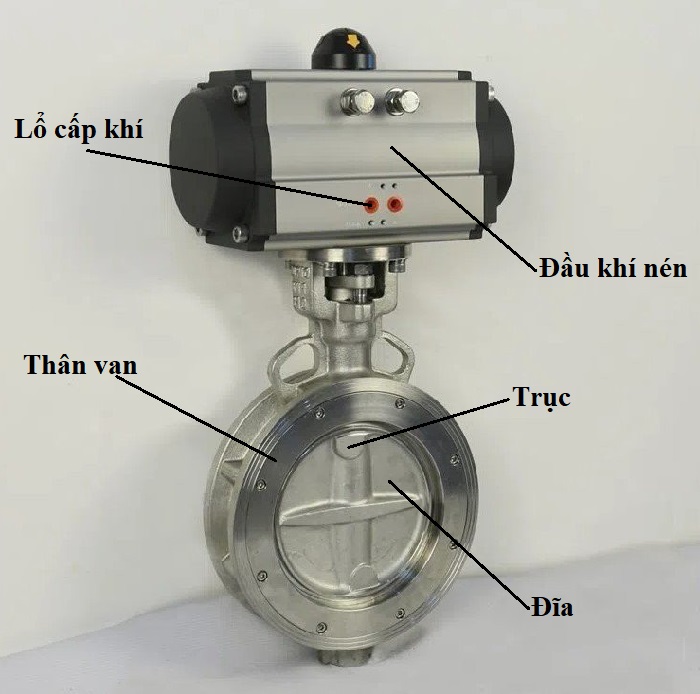

3.1. Cấu tạo van bướm thép điều khiển khí nén

Dưới đây là các bộ phận của van bướm điều khiển khí nén thép:

• Thân van bướm thép: là bộ phận có trọng lượng nặng nhất trọng các bộ phận. Thân van thường được làm từ chất liệu thép không rỉ, WCB chúng dùng để kết nối với đường ống theo nhiều kiểu lắp khác nhau như mặt bích, lug, wafer. Với lối thiết kế có độ dày lớn cho khả năng chống chịu nhiệt độ cao, áp lực lớn từ lưu chất.
• Đĩa van: có dạng hình tròn kết nối với trục van dùng để ngăn chặn dòng lưu chất.
• Trục van: là bộ phận chế tạo từ chất liệu thép không rỉ, đây là bộ phận gắn với đĩa và đầu khí.
• Gioăng làm kín: được chế tạo từ chất liệu thép không rỉ mục đích chính ngăn chặn các lưu chất nhỏ không cho chúng rò rỉ ra bên ngoài.
• Bộ điều khiển khí nén: dùng để điều khiển hoạt động đóng mở của van, chúng có hai loại chính là tác động đơn và tác động kép đều phục vụ cho quá trình đóng/mở van.

3.1. Nguyên lý hoạt động van bướm thép điều khiển khí nén

Để cho van bướm thép điều khiển khí nén hoạt động đầu tiên ta cần cấp khí vào đầu khí. Trên đầu khí có lỗ cấp khi một lổ khí hiệu A và một lổ khí hiệu B khi ta cấ khí vào lổ A các bộ phận bên trong chuyển động van mở ra. Khi cấp khí vào lổ B đầu khí quay về vị trí ban đầu làm cho van bướm đóng lại.

IV. Ưu điểm nhược điểm van bướm thép điều khiển khí nén

4.1. Ưu điểm van bướm thép điều khiển khí nén

• Van bướm thép điều khiển khí nén chịu được nhiệt độ cao lên tới 350 độ.
• Van bướm thép điều khiển khí nén chịu được áp lực lớn lên tới 40 bar.
• Van bướm thép điều khiển khí nén có đa dạng các kiểu dáng, kích cỡ khác nhau.
• Có cấu tạo đơn giản, dễ dàng lắp đặt vào đường ống.
• Sản phẩm được nhập khẩu chính hãng 100%, chế độ bảo hành 12 tháng.

4.2. Nhược điểm van bướm thép điều khiển khí nén

• Lưu chất đi qua sẽ bị giảm áp lực không lưu thông hoàn toàn như dòng van bi.
• Không có các side nhỏ từ DN10, DN15.
• Giá thành cao hơn nhiều so với các dòng van khác.

V. Ứng dụng van bướm thép điều khiển khí nén

• Ứng dụng van bướm thép điều khiển khí nén trong các hệ thống lọc dầu, hơi nóng, lò hơi.
• Ứng dụng van bướm thép điều khiển khí nén trong nhà máy sản xuất thực phẩm, dược phẩm, hoá chất ăn mòn.
• Ứng dụng van bướm thép điều khiển khí nén trong hệ thống PCCC phòng cháy, chửa cháy.
• Ứng dụng van bướm thép điều khiển khí nén trong hệ thống dung dịch, hoá chất, các hệ  thống có nhiệt độ cao, áp lực lớn.
• Ứng dụng van bướm thép điều khiển khí nén trong hệ thống than đá, bột, thức ăn chăn nuôi.

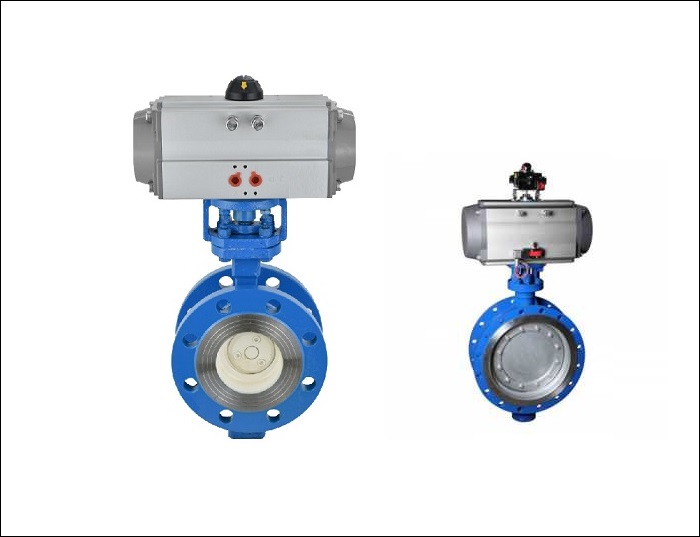

VI. Các dạng van bướm thép điều khiển khí nén

6.1. Van bướm thép điều khiển khí nén theo kiểu loại

• Van bướm thép điều khiển khí nén on/off
• Van bướm thép điều khiển khí nén tuyến tính
• Van bướm thép điều khiển khí nén tác động đơn
• Van bướm thép điều khiển khí nén tác động kép
• Van bướm thép điều khiển khí nén mặt bích
• Van bướm thép điều khiển khí nén lug
• Van bướm thép điều khiển khí nén wafer

6.2. Van bướm thép điều khiển khí nén theo xuất xứ

• Van bướm thép điều khiển khí nén Đài Loan
• Van bướm thép điều khiển khí nén Hàn Quốc
• Van bướm thép điều khiển khí nén Nhật Bản
• Van bướm thép điều khiển khí nén Thổ Nhĩ Kỳ
• Van bướm thép điều khiển khí nén Trung Quốc

VII. Báo giá van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén có nhiều dạng cùng với kiểu loại, kích cỡ khác nhau chính vì thế chúng có rất nhiều các mức giá. Đối với các dòng van cỡ lớn sẽ có mức giá cao hơn nhiều so với các dòng van có side nhỏ. Để nhận được giá thành chính sác của sản phẩm hãy liên hệ ngay tới chúng tôi để được đội ngủ nhân viên bên chúng tôi cung cấp bảng giá sản van bướm thép điều khiển khí nén.
