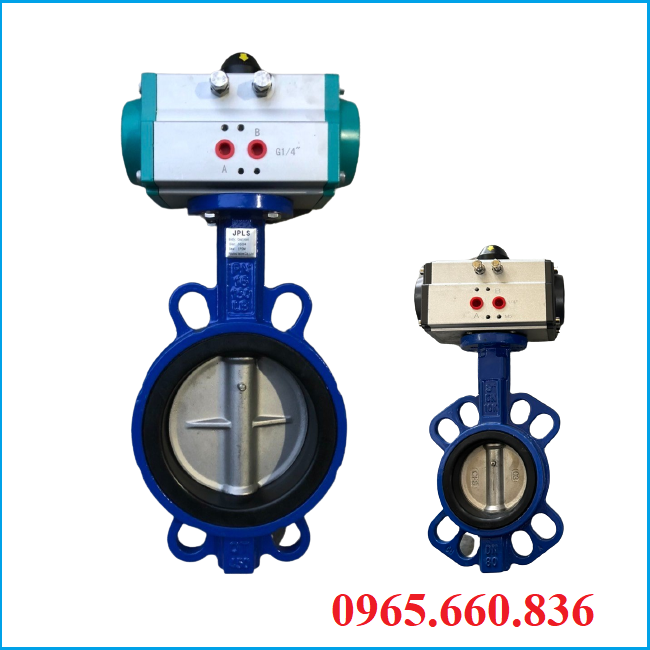

Van bướm thân gang cánh inox điều khiển khí nén

I. Van bướm thân gang cánh inox điều khiển khí nén là gì?

Van bướm thân gang cánh inox điều khiển khí nén là một dạng van có phần thân van được chế tạo từ chất liệu gang, gang dẻo bề mặt bên ngoài được phủ thêm một lớp sơn xanh Epoxy chống rỉ và bên trong thân có đĩa van được làm từ inox304 hoặc inox316. Van vận hành bằng cách cấp khí nén vào đầu khí nén để cho các bộ phận bên trong đầu khí hoạt động chuyền lực xuống thân van gắn với đầu khí tạo ra quá trình mở, đóng van một cách tự động. Van bướm thân gang cánh inox điều khiển khí nén chúng có nhiều các kích cỡ khác nhau từ DN40 – DN600 và được thiết kế với nhiều kiểu lắp khác nhau như lắp tai bích, lug, wafer,… phù hợp lắp đặt cho nhiều các hệ thống lớn, ngoài ra dòng van này còn cho khả năng chịu nhiệt tốt vì thế mà chúng có thể lắp đặt cho nhiều các hệ thống khác nhau như nước đa dụng, khí, hơi, gas, dung dịch…

Van bướm thân gang cánh inox điều khiển khí nén có hai dạng đầu khí khác nhau như kiểu tác động đơn và tác động kép. Sản phẩm được sản xuất từ rất nhiều nước khác nhau trên thế giới Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Trung Quốc… Và đang được chúng tôi nhập khẩu về Việt Nam với số lượng lớn, giá thành ưu đãi nhất thị trường.

II. Thông số kỹ thuật van bướm thân gang cánh inox điều khiển khí nén

• Kích cỡ van bi: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800, DN1000
• Chất liệu thân van: gang, gang cầu
• Chất liệu đĩa: inox304, inox316
• Gioăng làm kín: cao su Teflon, EPDM
• Sơn phủ: Epoxy
• Chất liệu đầu khí nén: hợp kim nhôm
• Tiêu chuẩn: IP67
• Dạng kết nối: mặt bích, wafer, lug
• Dạng hoạt động: on/off, tuyến tính
• Kiểu đầu khí: tác động đơn, tác động kép
• Áp lực khí nén: 2bar – 8bar
• Nhiệt độ sử dụng: - 5 độ C – 180 độ C
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dung dịch,…
• Xuất xứ: Đài loan, Nhật Bản, Hàn Quốc, Trung Quốc…
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

III. Cấu tạo van bướm thân gang cánh inox điều khiển khí nén

3.1. Phần thân van bướm

Thân van bướm có cấu tạo gồm các bộ phận chính như:

• Thân van bướm: được làm từ chất liệu gang, gang dẻo bên ngoài được sơn bóng bằng lớp sơn Epoxy. Thân van bướm chúng dùng để tiếp súc trực tiếp với các lưu chất bên trong đường ống, chúng được thiết kế với các kiểu kết nối như mặt bích, tai bích, lug, wafer ngoài ra chúng dùng để bao bọc các bộ phận con bên trong.
• Đĩa van bướm: được chế tạo từ chất liệu inox304, inox316 đây là bộ phận trực tiếp ngăn chặn dòng lưu chất lại và cho chúng đi qua.
• Gioăng làm kín: đối với dòng van này chúng có nhiều dạng gioăng được làm từ các chất liệu khác nhau như cao su Teflon, EPDM…
• Trục van: được chế tạo từ inox hoặc thép không rỉ chúng là bộ phận nằm bên trong thân van và được kết nối với đĩa van, bộ điều khiển khí nén.

3.2. Bộ phận đầu khí nén

Bộ phận đầu khí nén có hai dạng chính là tác động đơn có lò xo bên trong và tác động kép không có lò xo. Hai dạng đầu khí này đều có phần vỏ khí nén được làm từ chất liệu hợp kim nhôm đạt tiêu chuẩn IP67. Bên trong bộ khí nén gồm có các bộ phận chính như trục, lò xo, bánh răng, pistong tất cả đều phục vụ cho quá trình hoạt động đóng mở van.

3.3. Nguyên lý hoạt động

Để biết về nguyên lý hoạt động của van bướm thân gang cánh inox điều khiển khí nén mời các bạn tham khảo ở mục: van bướm điều khiển khí nén

IV. Ứng dụng van bướm thân gang cánh inox điều khiển khí nén

Van bướm thân gang cánh inox điều khiển khí nén mỗi dạng side chúng sẽ chịu được một mức áp lực lớn nhỏ khác nhau do vậy dòng van này được ứng dụng trong nhiều các hệ thống khác nhau như:

• Ứng dụng van bướm thân gang cánh inox điều khiển khí nén lắp đặt cho hệ thống dẩn chuyền nước trong các khu dân cư, nhà máy.
• Ứng dụng van bướm thân gang cánh inox điều khiển khí nén lắp đặt cho các hệ thống sản xuất thực phẩm, dược phẩm, thức ăn chăn nuôi, bột.
• Ứng dụng van bướm thân gang cánh inox điều khiển khí nén lắp đặt cho các hệ thống dầu nóng, hơi nóng, nồi hơi, trạm bơm, tàu thuyền
• Ứng dụng van bướm thân gang cánh inox điều khiển khí nén lắp đặt cho các hệ thống nghiên cứu hoá chất.

V. Các dạng van bướm thân gang cánh inox điều khiển khí nén nhà chúng tôi cung cấp

5.1. Van bướm thân gang cánh inox điều khiển khí nén theo kiểu van

• Van bướm thân gang cánh inox điều khiển khí nén lắp bích
• Van bướm thân gang cánh inox điều khiển khí nén lug
• Van bướm thân gang cánh inox điều khiển khí nén wafer
• Van bướm thân gang cánh inox điều khiển khí nén on/off
• Van bướm thân gang cánh inox điều khiển khí nén tuyến tính
• Van bướm thân gang cánh inox điều khiển khí nén tác động đơn
• Van bướm thân gang cánh inox điều khiển khí nén tác động kép
• Van bướm thân gang cánh inox điều khiển khí nén theo xuất xứ

5.2. Van bướm thân gang cánh inox điều khiển khí nén Đài Loan

• Van bướm thân gang cánh inox điều khiển khí nén Nhật Bản
• Van bướm thân gang cánh inox điều khiển khí nén Hàn Quốc
• Van bướm thân gang cánh inox điều khiển khí nén Thổ Nhĩ Kỳ
• Van bướm thân gang cánh inox điều khiển khí nén Trung Quốc
• Van bướm thân gang cánh inox điều khiển khí nén Malaysia

VI. Ưu điểm nhược điểm van bướm thân gang cánh inox điều khiển khí nén

6.1. Ưu điểm van bướm thân gang cánh inox điều khiển khí nén

• Đóng mở hoàn toàn tự động bằng bộ điều khiển khí nén, không tốn sức người.
• Làm việc ổn định cho nhiều dòng lưu chất có nhiệt độ cao, áp lực lớn.
• Được sản xuất với công nghệ tiên tiến hiện đại, cho thời gian đóng mở nhanh.
• Van có đa dạng nhiều kiểu kết nối dễ dàng cho việc lắp đặt, bảo trì, thay thế.
• Sản phẩm được nhập khẩu chính hãng từ nhiều nước khác nhau, đầy đủ mọi giấy tờ.

6.2. Nhược điểm van bướm thân gang cánh inox điều khiển khí nén

Van bướm thân gang cánh inox điều khiển khí nén chi có nhược điểm phải có khí nén cấp cho đầu khí van mới hoạt động được và thường có giá thành cao hơn nhiều so với các dòng van cơ.

VII. Catalogue van bướm thân gang cánh inox điều khiển khí nén

VIII. Báo giá van bướm thân gang cánh inox điều khiển khí nén

Van bướm thân gang cánh inox điều khiển khí nén được chế tạo theo nhiều tiêu chuẩn khác nhau với nhiều kích cỡ, kiểu kết nối và xuất xứ đa dạng do vậy mỗi dạng van chúng sẽ có một mức giá riêng biệt của chúng. Để mua được một sản phẩm giá thành hợp lí, hãy liên hệ ngay tới hotline: 0965.660.836 để được đơn vị chúng tôi tư vấn trực tiếp, báo giá sản phẩm van bi thân gang cánh inox điều khiển khí nén.
