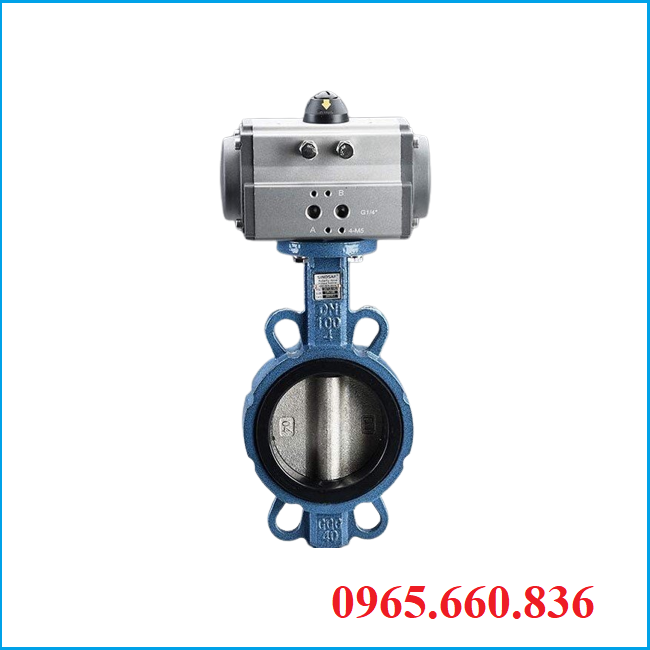

Van bướm điều khiển khí nén tác động kép

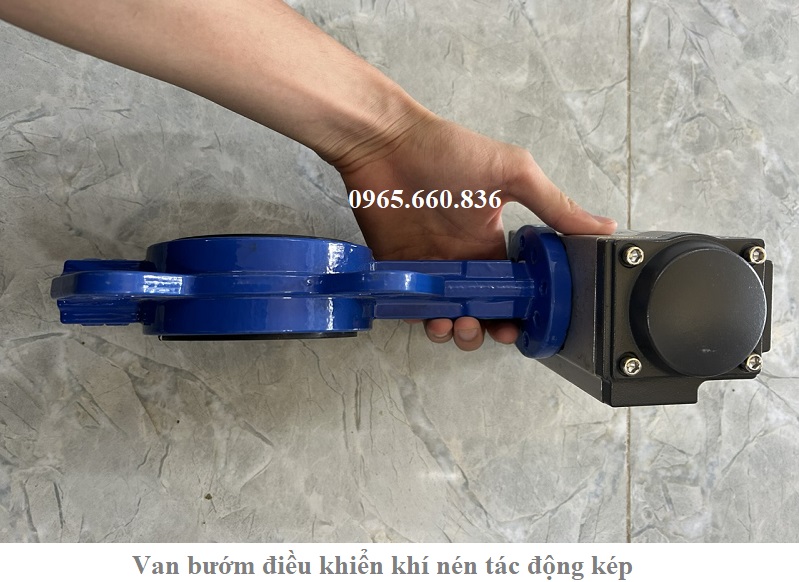

I. Van bướm điều khiển khí nén tác động kép là gì?

Van bướm điều khiển khí nén tác động kép là một kiểu van có thiết kế khác với van bướm điều khiển khí nén tác động đơn. Bên trong đầu khí nén không có lò xo vì thế chúng cần phải cấ khí nén 2 lần để thực hiện quá trình đóng, mở van.

Van bướm điều khiển khí nén tác động kép là một dòng van hoạt động nhờ vào áp lực khí nén cấp vào đầu khí để cho van đóng mở và điều khiển chúng từ xa thông qua bộ khí nén ( pnuematic actutor ). Van bướm điều khiển khí nén tác động kép đóng mở điều tiết lưu lượng của các lưu chất lỏng, khí, hơi, dung dịch, hoá chất và được lắp đặt cho các ngành công nghiệp sản xuất bột giấy, nước sạch, nước thải, sản xuất xi măng, bột,…

Van bướm điều khiển khí nén tác động kép có phần thân van bi được làm từ các chất liệu inox, thép, gang, đây có dãi kích cỡ DN50 – DN1200 thích hợp lắp đặt cho nhiều các hệ thống lớn. Ngày nay van bướm điều khiển khí nén tác động kép đang được chúng tôi cung cấp trên thị trường với đa dạng các dòng van bướm điều khiển khí nén tác động kép Đài Loan, Nhật Bản, Hàn Quốc, Malaysia,… với mức giá thành ưu đãi nhất thị trường.

II. Thông số kỹ thuật van bướm điều khiển khí nén tác động kép

• Kích thước van bướm: 50A – 1200A
• Chất liệu van bướm: inox, thép, gang, nhựa
• Trục, đĩa: inox, thép, nhựa
• Gioăng làm kín: Teflon, EPDM, FTFE
• Kết nối: mặt bích, lug, wafer
• Kiểu đầu khí: tác động kép
• Chất liệu đầu khí: hợp kim nhôm
• Áp lực khí nén: 2 – 8bar
• Thời gian đóng mở: 1 – 3 giây
• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Môi trường sử dụng: nước, khí, hơi dung dịch, hoá chất ăn mòn,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Italia, Malaysia,…
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm điều khiển khí nén tác động kép

3.1. Cấu tạo van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép có cấu tạo gồm hai bộ phận chính đó là: đầu điều khiển khí nén tác động kép và van bướm.

• Đầu điều khiển khí nén tác động kép: là bộ phận dùng để gắn với van bướm cho chúng hoạt động đóng mở một cách dễ dàng. Đầu điều khiển khí nén được đúc với phần vỏ ngoài từ hợp kim nhôm cao cấp, đạt tiêu chuẩn chống nước IP67. Đầu khí có các bộ phận chính như vỏ, nắp hai bên, trục, bánh răng, gioăng.
• Van bướm: chế tạo với phần thân được làm từ chất liệu inox, gang, thép, nhựa,… chúng có thiết kế khá đơn giản các bộ phận như trục, đĩa van, lò xo có thể tháo rời ra. Thân van được thiết kế để gắn vào đường ống theo dạng kẹp wafer, mặt bích, lug.

3.2. Nguyên lý hoạt động van bướm điều khiển khí nén tác động kép

Trên đầu khí tác động kép có hai lỗ cấp khí được khí hiệu A và B. Khi ta cấp khí vào lỗ A sẽ đẩy piston, bánh răng xoay theo góc bằng với góc của van lúc này van sẽ mở ra. Khi ta cấp khí sang lỗ B trục, bánh răng quay theo đồng thười cánh bướm củng chuyển động theo quay về vị trí ban đầu, van đóng lại.

IV. Ưu điểm nhược điểm van bướm điều khiển khí nén tác động kép

4.1. Ưu điểm van bướm điều khiển khí nén tác động kép

• Ưu điểm 1: đóng mở tự động, không tốn sức người như các dòng van cơ.
• Ưu điểm 2: lắp đặt được ở nhiều vị trí nhỏ hẹp, do thiết kế của chúng khá đơn giản.
• Ưu điểm 3: được chế tạo từ nhiều chất liệu khác nhau, khi đóng mở không tốn nhiên liệu.
• Ưu điểm 4: giá thành rẻ so với nhiều dòng van điều khiển tự động khác.
• Ưu điểm 5: luôn sẵn hàng để cấp cho khách.

4.2. Nhược điểm van bướm điều khiển khí nén tác động kép

• Van mang cho mình nhiều ưu điểm vượt trội nhưng tuy nhiên chúng vẩn còn một số nhược điểm như:
• Van bướm điều khiển khí nén tác động kép không có side nhỏ.
• Van bướm điều khiển khí nén tác động kép không có mức giá thành cao hơn các dòng van tương đương.

V. Ứng dụng van bướm điều khiển khí nén tác động kép

Ngày nay trong các hệ thống công nghiệp, hệ thống tưới tiêu, hệ thống sản xuất thực phẩm, dược phẩm, hệ thống cấp thoát nước ở các toà nhà cao tầng, khu dân cư đều không thể thiếu được van bướm điều khiển khí nén tác động kép chúng được lắp đặt ở nhiều hệ thống khác nhau, chính vì chúng có thời gian đóng mở nhanh, giá thành ưu đãi vì thế chúng rất được ưu chuộng sử dụng.

VI. Phân loại bướm điều khiển khí nén tác động kép

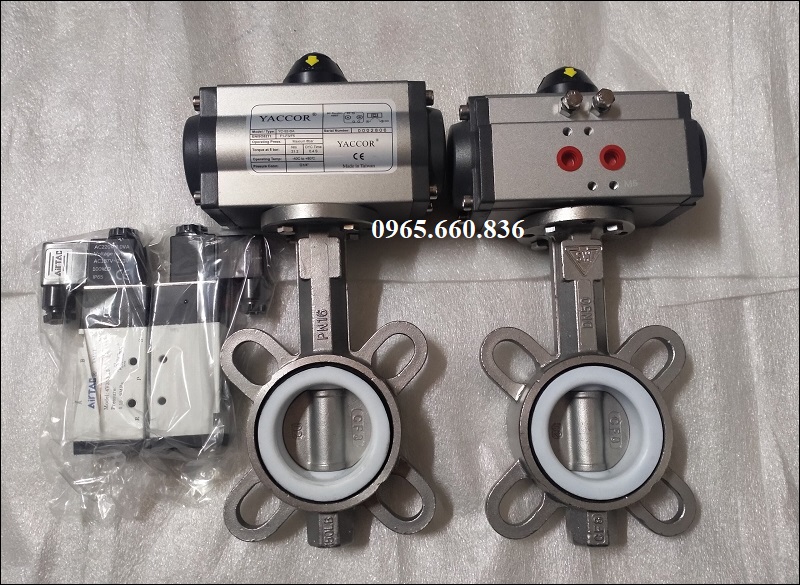

6.1. Van bướm inox điều khiển khí nén tác động kép

• Kích cỡ van bướm: 50A – 1200A
• Chất liệu van bướm: inox201, inox304, inox316
• Trục, đĩa: inox
• Gioăng: Teflon, EPDM, FTFE
• Kết nối: mặt bích, lug, wafer
• Kiểu đầu khí: tác động kép
• Chất liệu đầu khí: hợp kim nhôm
• Áp lực khí nén: 2 – 8bar
• Thời gian đóng mở: 1 – 3 giây
• Áp lực sử dụng: tối đa 40bar
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Môi trường sử dụng: nước, khí, hơi,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Italia, Malaysia,…
• Bảo hành: 12 tháng

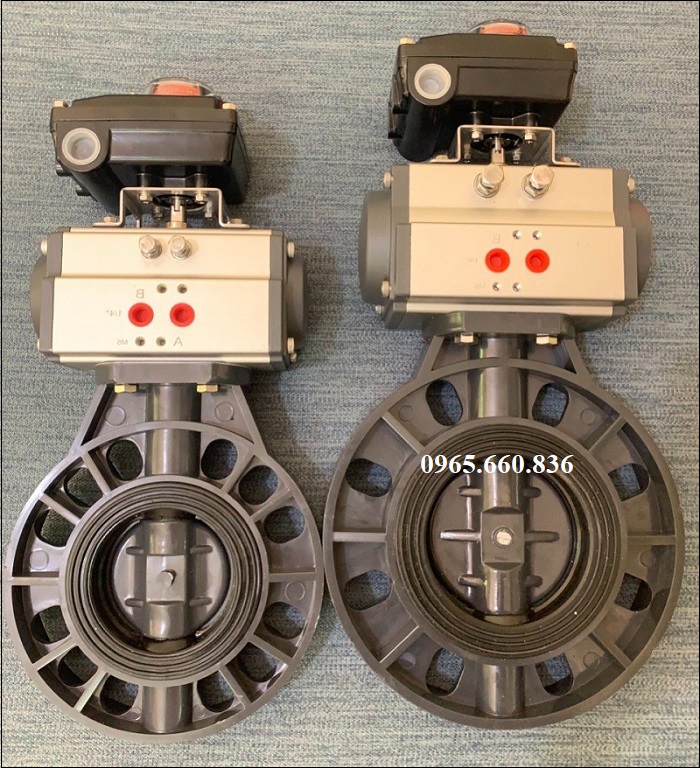

6.2. Van bướm nhựa điều khiển khí nén tác động kép

• Kích thước: DN50 – DN600
• Vật liệu: nhựa UPVC, CPVC, PVC,…
• Trục: inox304
• Gioăng làm kín: Teflon, EPDM, FTFE
• Kiểu đầu khí: tác động kép
• Vật liệu đầu khí: hợp kim nhôm
• Áp lực khí nén: 2 – 8bar
• Áp lực sử dụng: PN10
• Nhiệt độ làm việc: tối đa 80 độ C
• Môi trường sử dụng: nước, dung dịch, hoá chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Italia, Malaysia,…
• Bảo hành: 12 tháng

VII. Tư vấn, báo giá bướm điều khiển khí nén tác động kép

Đến với Công T TNHH Vật Tư Công Nghiệp Thuận Phát là một đơn vị chuyên cung cấp dòng van bướm điều khiển khí nén với nhiều các kích cỡ khác nhau. Giá thành đơn vị chúng tôi cung cấp sẽ phụ thuộc vào từng loại van. Để tránh tình trạng mua phải hàng giả, hàng nhái, hàng kém chất lượng hãy liên hệ ngay tới hotline: 0965.660.836 để được nhân viên bên chúng tôi cung cấp bảng giá sản phẩm.

Tham khảo thêm: van bướm điều khiển khí nén tuyến tính vô cấp
