Van cánh bướm điều khiển khí nén

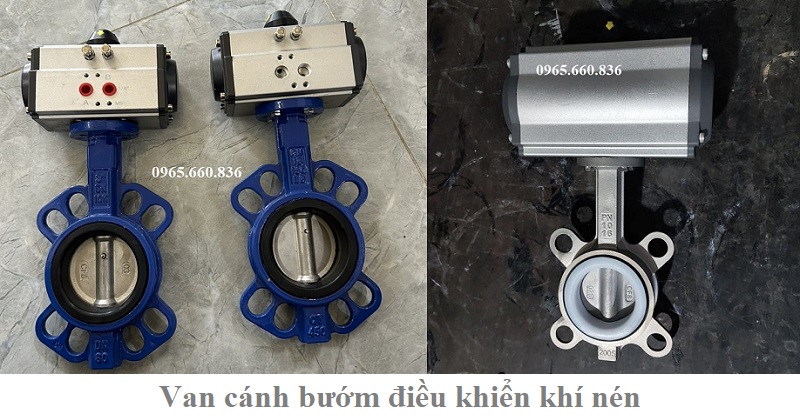

I. Van cánh bướm điều khiển khí nén là gì?

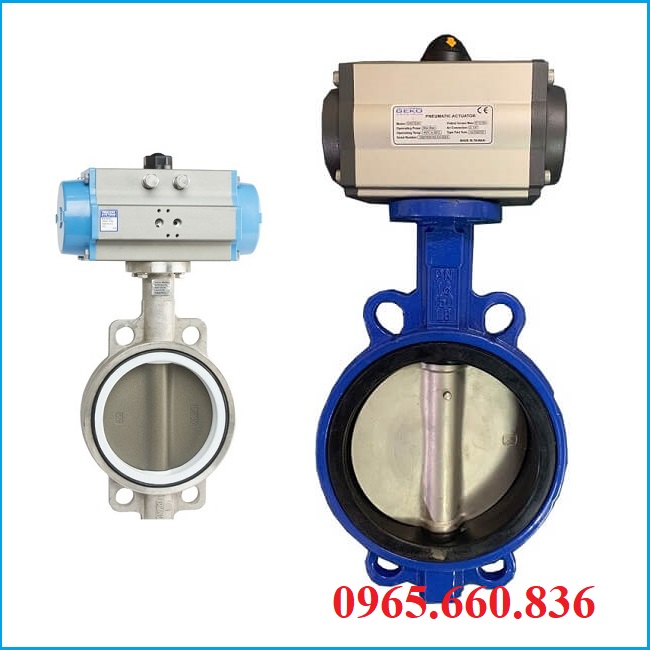

Van cánh bướm điều khiển khí nén là một dòng van bướm sử dụng đầu điều khiển khí nén, thay thế cho các bộ điều khiển cơ học khác như tay gạt, tay quay. Van cánh bướm điều khiển khí nén có phần thân được chế tạo giống như cánh bướm, sử dụng ổn định trong nhiều các hệ thống công nghiệp ngày nay, cụ thể như sử dụng trong các hệ thống khí nén, khí hơi, nước đa dụng, khí gas dung dịch, hoá chất,…

Van cánh bướm điều khiển khí nén có kích thước van từ DN50 – DN1000. Phần van cánh bướm được chế tạo từ inox, thép, gang, nhựa,… Đặc tính của van cho thời gian đóng mở nhanh, chúng được sản xuất từ Đài Loan, Nhật Bản, Hàn Quốc, Malaysia. Lưu ý lựa chọn sản phẩm phù hợp với hệ thống của mình để cho chúng hoạt động hiệu quả nhất.

Các tên gọi khác

• Van bướm điều khiển khí nén
• Van bướm khí nén
• Van bướm điều khiển bằng khí nén

II. Các thông số van cánh bướm điều khiển khí nén

2.1. Thông số kỹ thuật van cánh bướm điều khiển khí nén

• Kích cỡ: 50A, 65A, 80A, 90A, 100A, 115A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 450A, 500A, 600A,… 1000A
• Vật liệu van: inox, gang, thép, nhựa
• Trục, đĩa: inox, nhựa
• Kết nối: wafer, lug
• Nhiệt độ làm việc: -10 độ C – 300 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Chất liệu đầu khí: hợp kim nhôm
• Dạng đóng mở: on/off, tuyến tính
• Kiểu đầu khí: tác động đơn, tác động kép
• Thời gian đóng mở van: 1 giây
• Môi trường sử dụng: nước, gas, xăng, dầu, khí
• Xuất xứ: Nhật Bản, Hàn Quốc, Malaysia, Italia
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

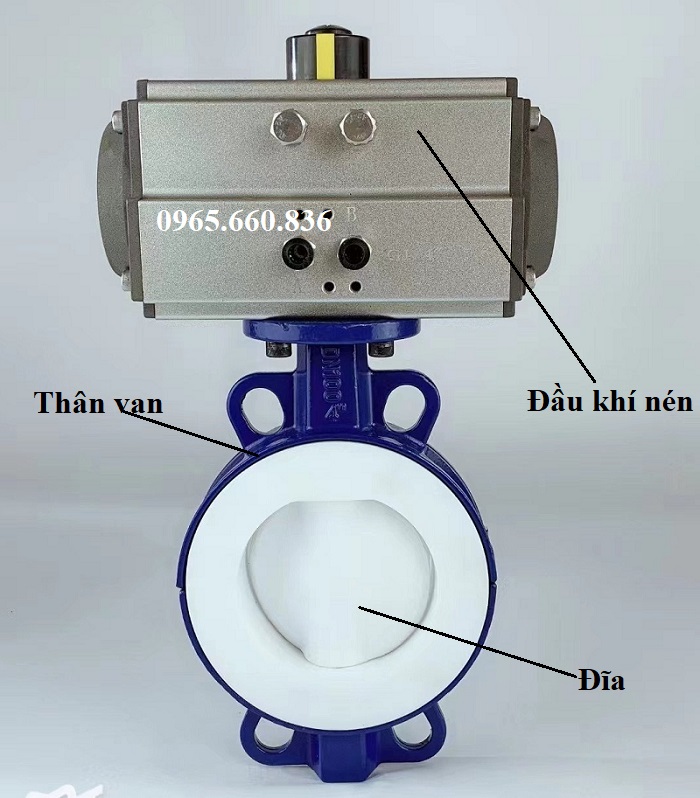

2.2. Cấu tạo van cánh bướm điều khiển khí nén

• Thân van cánh bướm: dùng để gắn trực tiếp vào hai đầu đường ống, chúng chịu được áp lực từ 10bar – 40bar tuỳ từng chất liệu.
• Trục van: là một thanh thép không rỉ, nằm bên trong van bướm chúng có chức tiếp nhận momen xoắn từ đầu khí xuống đĩa van cho nó mở ra.
• Đĩa van: chịu áp lực trực tiếp từ lưu chất, chúng có chức năng quay một góc 90 độ để mở hoàn toàn và đóng hoàn toàn. Tuỳ vào từng chất liệu của thân van đĩa van sẽ có chất liệu như inox, thép, nhựa riêng phù hợp với từng loại thân van.
• Gioăng làm kín: được chế tạo từ các chất liệu khác nhau như teflon, EPDM, vitton.

Đầu điều khiển khí nén: có cấu tạo đơn giản gồm các bộ phận như trục, piston, xilanh, lò xo, bánh răng chúng được chế tạo từ hai dạng khác nhau: tác đông đơn và tác động kép. Tuy nhiên đối với đầu điều khiển khí nén tác động đơn sẽ có mức giá thành cao hơn đầu khí nén tác động kép, cả hai dạng đầu khí này đều được chế tạo từ chất liệu hợp kim nhôm, cùng với tiêu chuẩn IP67, IP68 chống nước cực tốt.

III. Nguyên lý hoạt động van cánh bướm điều khiển khí nén

Đầu khí nén có hai lỗ cấp khí nén khi lấy máy khí nén cấp vào lỗ đầu tiên từ phải sang trái đi vào bên trong piston chuyên động vào bánh răng quay lúc này van cánh bướm quay theo một góc 90 độ van mở ra. Khi cấp khí nén từ phải sang trái thì lúc này van sẽ đóng lại về với vị trí ban đầu.

IV. Các sản phẩm van cánh bướm điều khiển khí nén

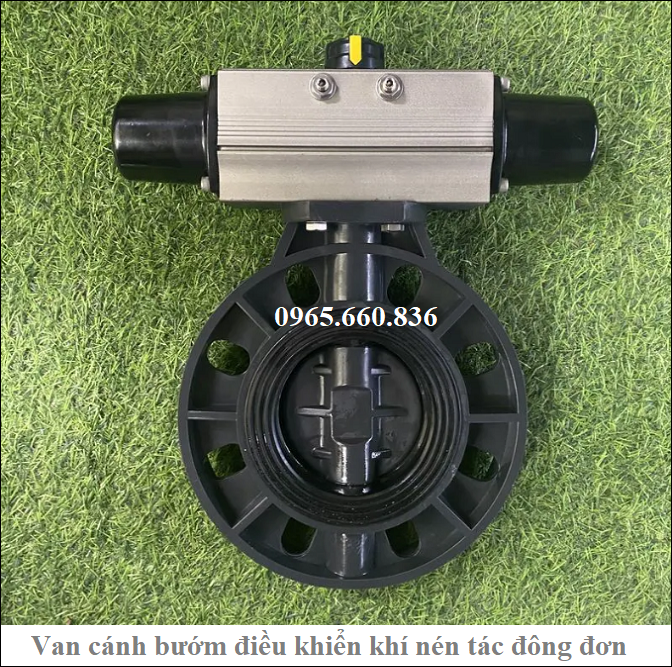

4.1. Van cánh bướm điều khiển khí nén tác động đơn

Đây là một dòng van có lò xo bên trong tự động phản hồi, khi ta cấp khí nén vào bên trong bộ khí nén lực khí sẽ ép lò xo lại, quay một góc 90 độ tạo thành quá trình mở van. Khi không còn khí nén cấp vào lò xo sẽ đẩy ra về vị trí ban đầu, van đóng lại.

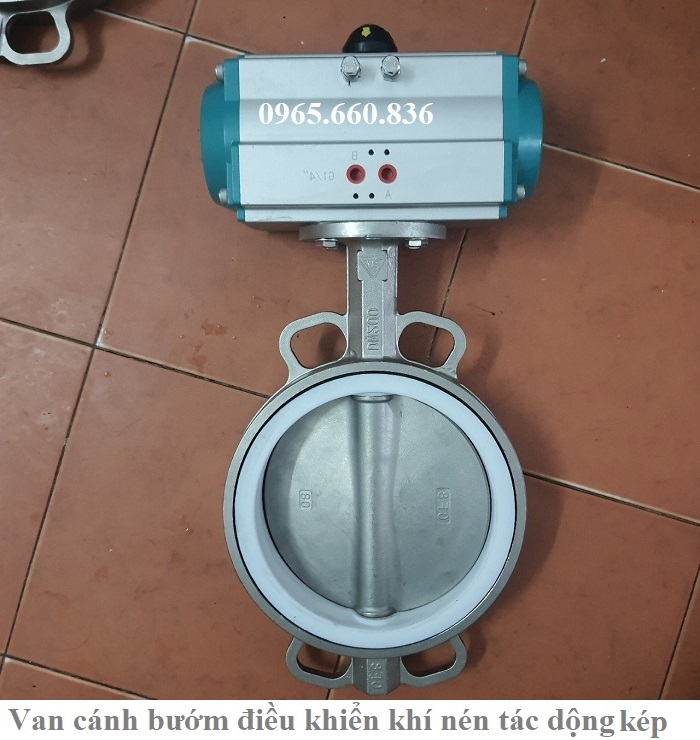

4.2. Van cánh bướm điều khiển khí nén tác động kép

Dạng này bên trong không có lò xo, chúng luôn cần có khí nén để đóng mở van, tuy nhiên giá thành của chúng rẻ hơn so với dòng van cánh bướm tác động đơn.

V. Ưu điểm van cánh bướm điều khiển khí nén mang lại

5.1. Ưu điểm

• Ưu điểm van cánh bướm điều khiển khí nén có thời gian đóng mở nhanh hơn các dòng van điện.
• Ưu điểm van cánh bướm điều khiển khí nén thiết kế với độ kín siêu cao, an toàn khi sử dụng.
• Ưu điểm van cánh bướm điều khiển khí nén lắp đặt, thay thế dễ dàng.
• Ưu điểm van cánh bướm điều khiển khí nén mỗi dạng chất liệu phù hợp với một môi chất của nó.
• Ưu điểm van cánh bướm điều khiển khí nén thay thế sức người, hoạt động tự động.

5.2. Nhược điểm

• Nhược điểm van cánh bướm điều khiển khí nén không có side nhỏ như dòng van bi.
• Nhược điểm van cánh bướm điều khiển khí nén không có nhiều kiểu lắp như van bi.

VI. Báo giá van cánh bướm điều khiển khí nén

Vam cánh bướm điều khiển khí nén được sản xuất theo nhiều dạng khác nhau, chúng có nhiều các side lớn nhỏ, chính vì thế giá thành của chúng có nhiều mức giá khác nhau. Đến ngay tới Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là nơi chuyên cung cấp các dòng van cánh bướm điều khiển khí nén giá rẻ, đầy đủ giấy tờ CO~CQ. Liên hệ ngay để được tư vấn trực tiếp.

Tham khảo thêm: van bướm vi sinh khí nén
