VAN BI công nghiệp | Đa dạng mẫu mã | Kích cỡ | Thương hiệu

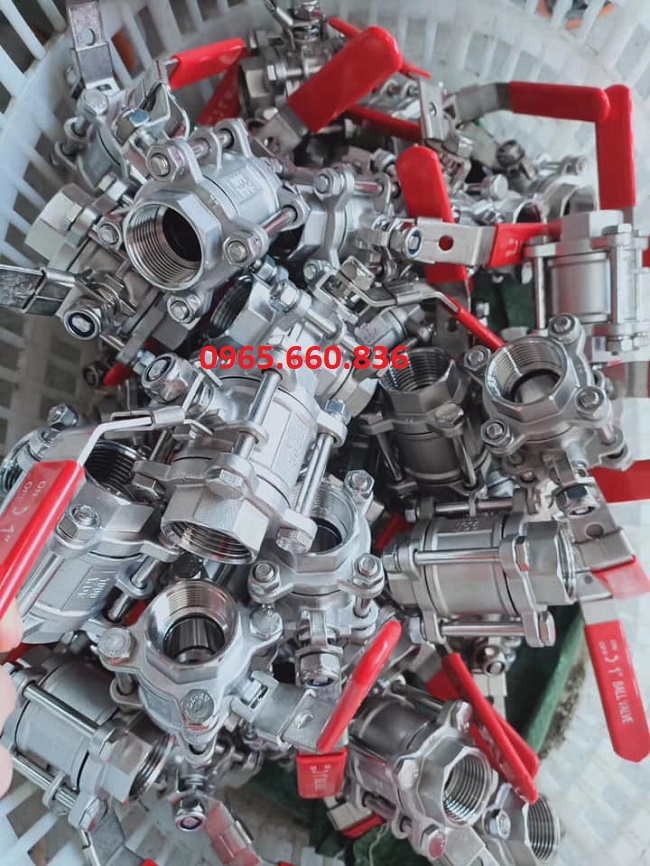

Van bi có tên tiếng anh là ball valve là dòng van công nghiệp dùng để điều tiết lưu lượng của dòng chảy di qua van, được ứng dụng trong các hệ thống cấp thoát nước, khí, gas, hóa chất,...Van bi không thể thiếu trong các hệ thống nhà máy, công trình, khu công nghiệp, khu dân sinh, là dạng van được cấu tạo từ nhiều loại chất liệu khác nhau, đầy đủ kích cỡ lớn nhỏ phù hợp cho mọi loại đường ống.

Van bi được sử dụng nhiều nhất trên thị trường bằng bộ chuyển động tay gạt, tay quay, bên cạnh hai bộ chuyển động cơ thì van sử dụng bộ chuyển động tự động như bộ điều khiển điện, bộ điều khiển khí nén.

1. Vanhanoi.vn chuyên cung cấp các loại van bi nhập khẩu, chính hãng, giá rẻ

Hiện nay trên thị trường các loại van bi đang được công ty TNHH Thuận Phát chúng tôi cung cấp trên thị trường được nhập khẩu từ các nước Hàn Quốc, Trung Quốc, Nhật Bản, Đài Loan, Thái Lan, Malaysia, Thổ Nhỉ Kỳ, G7, EU với đầy đủ các dạng van, mẫu mã đẹp, đầy đủ kích cỡ, giấy tờ COCQ, giá thành hợp lý, bảo hành 12 tháng.

Các bạn đang không biết mua hàng ở đâu để không phải mua phải hàng giả, hàng nhái, hàng kém chất lượng thì liên hệ ngay tới hotline 0965.660.836 để mua được hàng chất lượng cao. Với đội ngủ nhân viên nhiều năm kinh nghiệm trong nghề sẽ tư vấn, giải đáp các thắc mắc của mọi người về các dạng van bi mà mọi người đang tìm kiếm.

Các loại van mà Công Ty Vật Tư Công Nghiệp Thuận Phát chúng tôi cung cấp.

2. Thông số kỹ thuật van bi

• Tên sản phẩm: Van bi
• Kích thước size van nối ren: DN8 ( 1/4") - DN200 ( 16")
• Kích thước size van nối bích: DN50 ( 2" ) - DN600 ( 24" )
• Chất liệu Thân: Inox201, inox304, inox316, thép WCB, đồng, gang, gang dẻo, nhựa PVC, UPVC, CPVC
• Chất liệu gioăng làm kín: Cao su, FTFE, Teflon
• Chất liệu quả bi: Thép không rỉ, inox, gang, đồng, nhựa.
• Kiểu điều khiển: Tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén
• Tiêu chuẩn: JIS, DIN, BS, ANSI
• Nhiệt độ làm việc: -10 độ C - 300 độ C
• Áp lực làm việc: PN10 - PN16 - PN25 - PN40
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, khí, hơi
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Việt Nam, Malaysia,...
• Bảo hành: 12 tháng

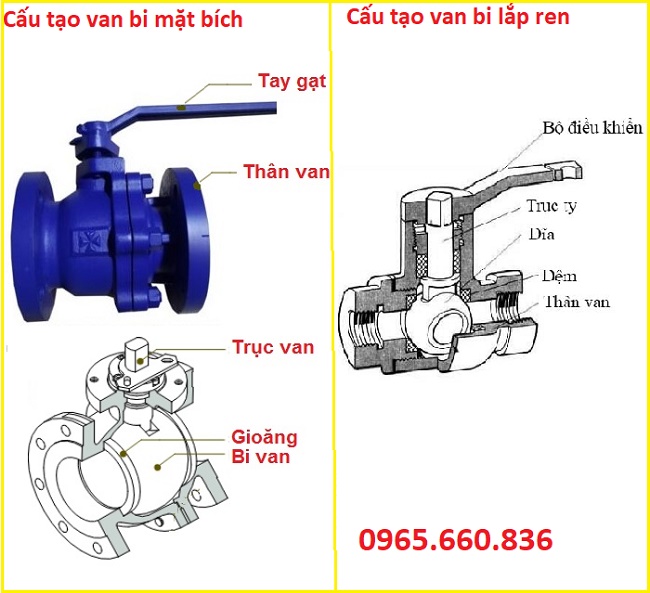

3. Cấu tạo van bi công nghiệp

***Cấu tạo van bi bao gồm 5 bộ phận chính khác nhau trên van như thân van, bộ điều khiển, trục van, quả bi, gioăng, và một số bộ phận nhỏ khác như bulong,... mời mọi người xem chi tiết các bộ phận van bi mục dưới đây.

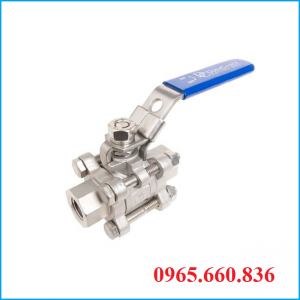

Phần Thân van: Được làm từ nhiều loại chất liệu khác nhau như Inox SUS201, SUS304, SUS316, đồng, gang, thép, nhựa. Là bộ phận bên ngoài van có chức năng bao bọc các bộ phận bên trong, đươc cấu tạo với nhiều kiểu dạng khác nhau như 1 mảnh, 2 mảnh, 3 mảnh, 2 ngã, 3 ngã. Kết nối với đường ống theo dạng lắp ren, lắp bích, nối hàn, rắc co, clamp.

Phần Bộ chuyển động: Van bi sử dụng bộ chuyển động cơ học như tay gạt, tay quay, dạng tự động, bộ điều khiển điện, bộ điều khiển khí nén, có tác dụng điều tiết dòng chảy đi qua van.

Phần Trục van: Kết nối với bộ chuyển động giúp chuyền lực xuống quả bi, có cấu tạo từ chất liệu đồng, inox, thép, gang, đồng, nhựa.

Phần Quả bi: Là bộ phận tiếp súc trực tiếp với các chất trong đường ống, có dạng hình tròn được đục một lỗ xuyên tâm, cố định bằng trục và gioăng làm kín. Có tác dụng cho các dòng chất lưu thông qua đường ống.

Phần Gioăng làm kín: Được làm từ chất liệu cao su FTFE, Teflon, là bộ phận được gắn ở các vị trí khác nhau trong van và phần kết nối với đường ống có tác dụng ngăn không cho các dòng chất rò rỉ ra bên ngoài, ổn định dòng lưu chất.

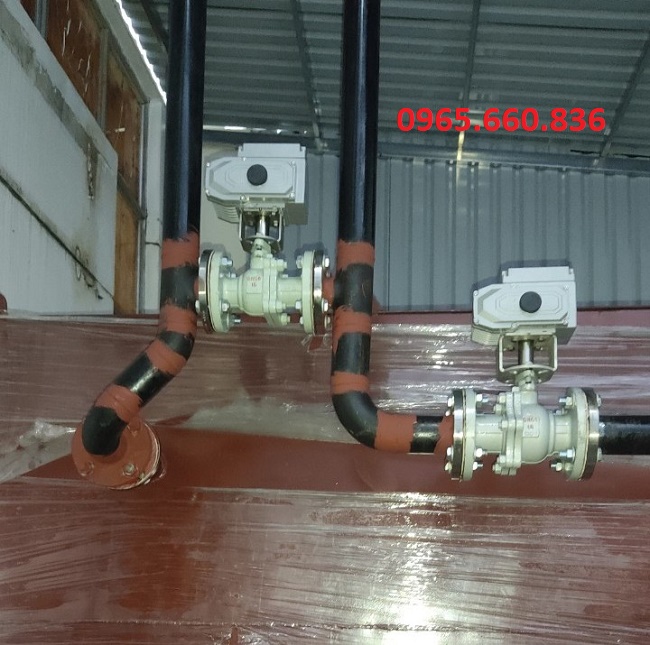

4. Ứng dụng van bi công nghiệp

***Van bi có cấu tạo từ nhiều chất liệu khác nhau với độ bền tốt, khả năng chiu lực, chịu nhiệt cao, với đa dạng về kiểu lắp, dạng van do vậy được ứng dụng trong nhiều các môi trường khác nhau như:

Ứng dụng: trong các hệ thống đường ống nước sạch, nước thải trong các khu công nghiệp.

Ứng dụng: trong các hệ thống chăn nuôi gia súc, gia cầm, hệ thống tưới tiêu trong trong nhà kính.

Ứng dụng: trong các hệ thống nhà máy sử lý hóa chất, dung dịch, các chất ăn mòn như axit, bazo.

Ứng dụng: trong hệ thống lò hơi, nước nóng, khí, gas.

Ứng dụng: trong hệ thống nhà máy sản xuất nước ngọt, nước giải khát, rượu, bia.

5. Nguyên lý hoạt động của van bi

Khi người sử dụng mở van làm cho quả bi quay theo hướng của trục khi đó van mở cho các dòng lưu chất chảy qua, khi đóng phần tối quả bi che đi lỗ trong van bi khi đó van đóng. Van bi được điều tiết lưu lượng của dòng chảy theo nhiều dạng điều khiển khác nhau như tau gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

Xem video dưới đây để hiểu rỏ hơn về nguyên lý hoạt động của van bi.

6. Các ưu điểm và nhược điểm mà các bạn cầu lưu ý

6.1. Về ưu điểm van bi

Ưu điểm: Van cho khả năng vận hành ổn định, dễ dàng.

Ưu điểm: Được làm từ nhiều chất liệu khác nhau, có độ bền cao, hoạt động tốt trong thời gian dài.

Ưu điểm: Van bi có nhiều kích cỡ, kiểu lắp thích hợp lắp đặt trong nhiều kiểu đường ống.

Ưu điểm: Trong lúc sử dụng không gây tiếng ồn, không gây đổi hướng dòng lưu chất.

Ưu điểm: Dễ dàng lắp đặt, thay thế, sửa chửa, bảo trì.

Ưu điểm: Thiết kết nhỏ gọn, giá thành rẻ, dễ dàng vận chuyển.

Ưu điểm: Van bi chịu cho khả năng chịu nhiệt độ cao, áp xuất lớn.

6.2. Về nhược điểm van bi

Ngoài những ưu điểm trên vẩn còn nhược điểm đáng chú ý

Nhược điểm: Van không dùng được trong các môi trường dòng lưa chất chưa qua sử lí dính, cô đặc.

7. Phân Loại theo cách vận hành van bi

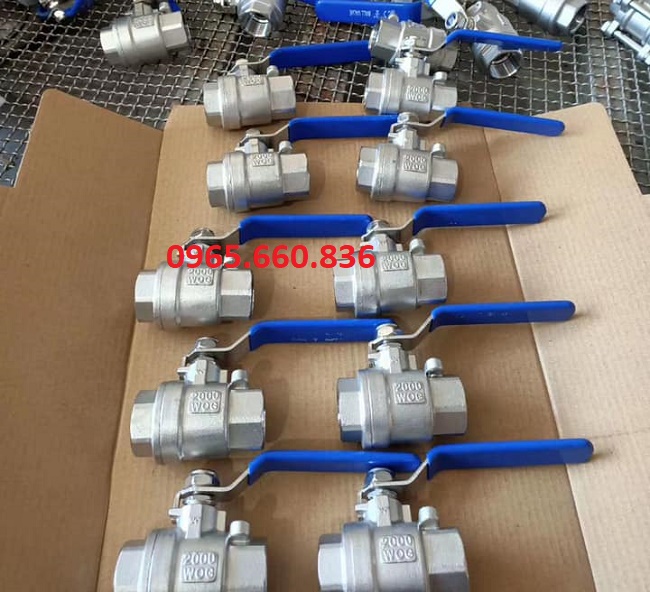

7.1. Van bi tay gạt

Van bi tay gạt là dạng van bi sử dụng bộ chuyển động tay gạt để đóng mở van tùy thích theo ý của người sử dụng, có thiết kế dễ dàng thường được lắp đặt nhiều trong các hộ dân, khu công nghiệp. Van thường có kích thước nhỏ từ DN10 - DN100 và được kết nối với hệ thống đường ống theo dạng lắp ren.

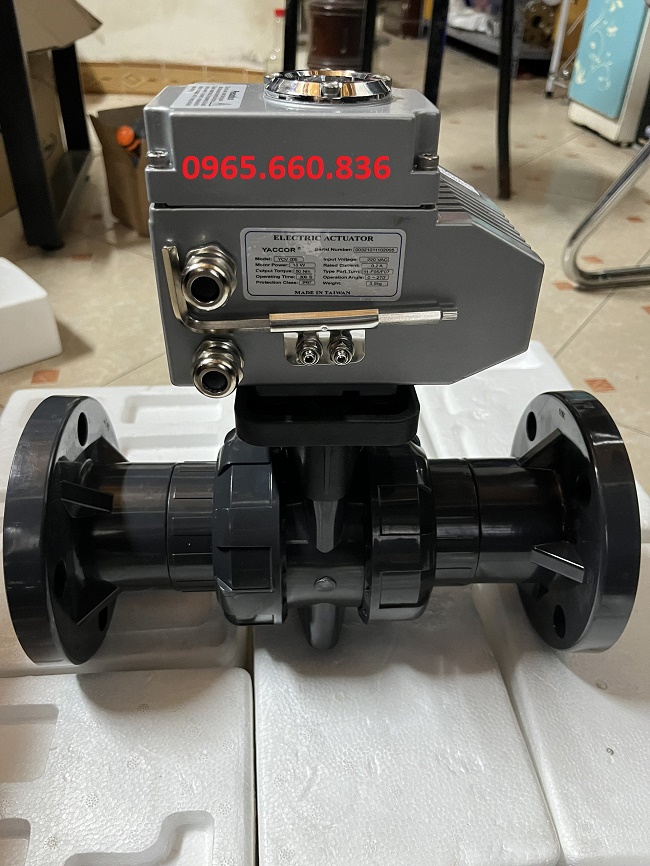

7.2. Van bi điều khiển điện

Van bi điều khiển điện là dạng van sử dụng tự động bằng bộ điều khiển điện giúp cho người sử dụng không phải mất sức như dạng tay gạt, đây là dòng van tự động hóa điều khiển từ xa. Van bi điều khiển điện được lắp cho nhiều hệ thống có kích cỡ từ DN25 - DN200 và được sử dụng điện áp đưa vào bộ điều khiển từ 24v, 220v, 380v

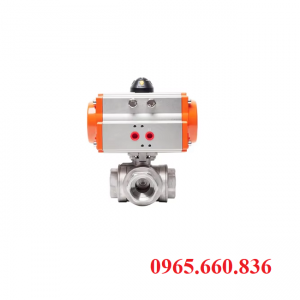

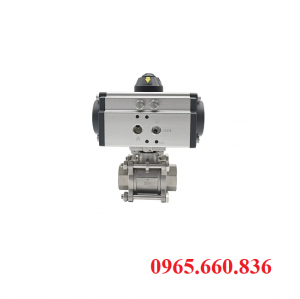

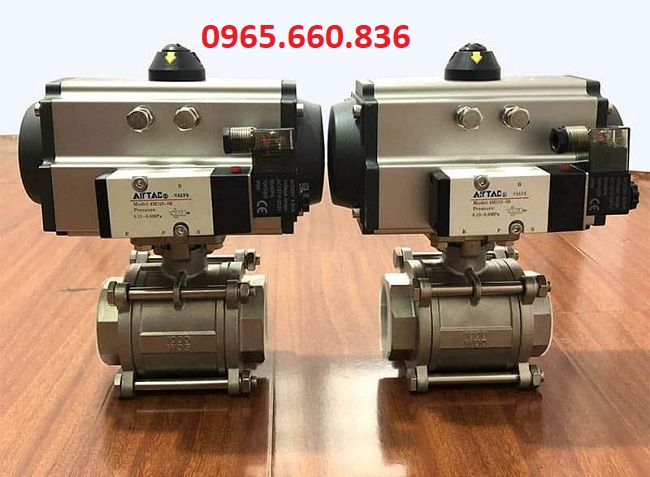

7.3 Van bi điều khiển khí nén

van bi điều khiển khí nén là dòng van sử dụng tự động gần giống như kiểu van bi điện, được sử dụng bằng khí nén, khi đưa khí vào bên trong bộ chuyển động làm chuyển hóa thành chuyển động quay xuống trục van khi đó quả bi chuyển động làm van đóng mở. Van bi điều khiển khí nén cho dòng khí phù hợp với bộ điều khiển từ 3bar - 8bar, tốc độ đóng mở nhanh.

8.Catalogue Van bi

Đến với chúng tôi luôn cung cấp đầy đủ catalogue cung cấp đầy đủ thông tin, hình ảnh về van.

Dưới đây là một số Catalogue van bi

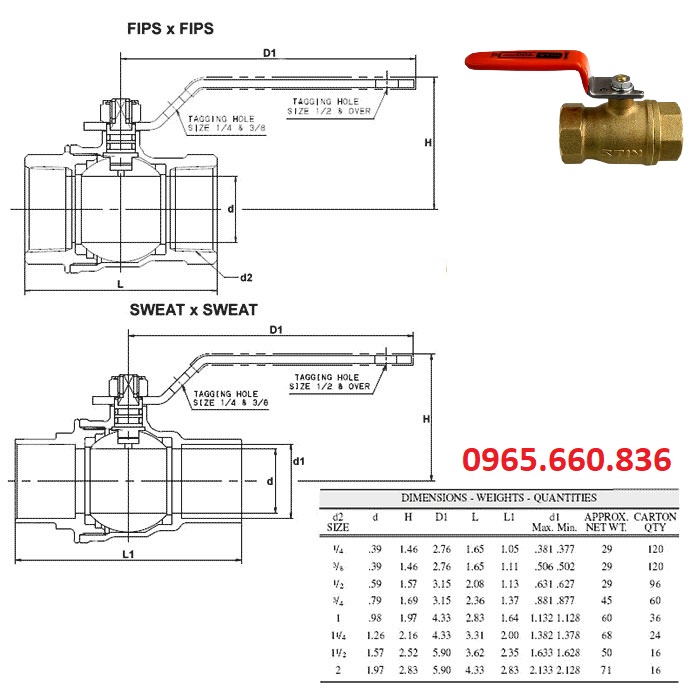

8.1. Catalogue van bi lắp ren

8.2. Catalogue van bi lắp bích

8.3. Catalogue van bi điều khiển điện

8.4. Catalogue van bi điều khiển khí nén

9. Cách lắp đặt van bi vào đường ống

Lưu ý:

Van bi được lắp đặt vào hệ thống rất đơn giản, trước khi lắp đặt van bi vào hệ thống các bạn cần làm sạch hai đầu lắp vào đường ống tránh các chất sỏi đá nhỏ dính vào làm lệch van khi đó sảy ra tình trạng hở van, lắp đặt phải đảm bảo hai bên khít vào nhau không được lệnh hoặc nghiêng.
