Van cổng công nghiệp | Ty nổi – Ty chìm | Hàng nhập khẩu | Chính hãng

Van cổng được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi đang là đơn vị cung cấp và phân phối các dòng sản phẩm van cổng công nghiệp với chất lượng hàng đầu Việt Nam. Các sản phẩm được nhập khẩu từ các nước Nhật Bản, Hàn Quốc, Đài Loan, Malaysia, Trung Quốc. với đầy đủ các kích cỡ, kiểu kết nối, dạng van, dạng chuyển động, chất liệu khác nhau. Cam kết với khách hàng hàng chính hãng 100%, đầy đủ giấy tờ CO~CQ, giá thành cạnh tranh, mua hàng đổi trả 1.1 khi có lỗi do nhà sản xuất.

Liên hệ ngay tới Hotline: 0965.660.836 để được đội ngủ nhân viên bên chúng tôi cung cấp đầy đủ hình ảnh, Catalogue, bảng giá sản phẩm và được tư vấn miễn phí, hỗ trợ lắp đặt, giao hàng nhanh nhất có thể.

Khi khách hàng mua bất kì sản phẩm van cổng bên chúng tôi đều được bảo hành 12 tháng. Rất mong được đồng hành cùng quý khách cùng nhau phát truyển.

Dưới đây là các dòng sản phẩm van cổng nhà chúng tôi cung cấp:

1. Van cổng là gì? Lich sử van cổng công nghiệp

Van cổng có tên tiếng anh gata valves là một thiết bị van công nghiệp dùng để lắp đặt vào hệ thống đường ống có chứ năng dùng để đóng, mở chảy qua hệ thống và ngăn chúng lại. Van cổng hoạt động bằng cách nâng đĩa van lên và hạ đĩa van xuống giống như miếng gỗ chặn ngang dòng chảy đi qua như cánh cửa sập, từ đó cái tên van cổng được ra đời.

Van cổng được dùng để đóng, mở hoàn toàn chính vì thế không dùng để điều tiết dòng chảy. Do van được cấu tạo từ nhiều chất liệu khác nhau nên được ứng dụng trong nhiều các môi trường dòng lưu chất như nước sạch, nước thải, khí, hơi, dầu, gas, dung dịc, hóa chất,… và một số dòng lưu chất khác có liên quan.

Van cổng được thiết kế với hai dạng đặc trưng là van cổng ty nổi và van cổng ty chìm. Với dạng ty nổi giúp cho người vận hành dễ dàng nhập biết được van đang đóng hay mở thông qua trục van lòi ra bên ngoài, còn dạng ty chìm khi vận hành đĩa van giữ nguyên không di chuyển lên như van cổng ty nổi tuy nhiên trục van không phải chịu các tác nhân gây hại từ bên ngoài do vậy tuổi thọ của van rất lâu.

Các dạng van cổng hiện nay:

• Van cổng ty nổi
• Van cổng ty chìm
• Van cổng tay quay
• Van cổng điều khiển điện
• Van cổng điều khiển khí nén
• Van cổng tín hiệu điện

Lịch sử van cổng công nghiệp

Van cổng đầu tiên được thế giới biết đến đến từ Ai Cập cổ đại, Hy Lạp, La Mã thời xa xưa con người đã biết dùng miếng gỗ đễ ngăn chặn kênh mương dòng chảy. Chính vì thế ngày qua ngày nên văn minh ngày càng được phát truyển nền công nghiệp được nâng cao, bắt đầu phát truyển mạnh ở thế kỷ 19 nền khoa học công nghệ ngày càng hiện đại phát minh ra các dòng van cổng phù hợp với chất liệu của đường ống. Đến ngày nay đã có rất nhiều các sản phẩm van cổng khác nhau được ra đời.

2. Thông số kỹ thuật van cổng

• Kích cỡ van: ren DN15 – DN100, mặt bích DN50 – DN2000
• Chất liệu van: inox 201, 304, 316, đồng, gang, thép, nhựa
• Chất liệu trục: inox, thép không rỉ
• Chất liệu đĩa (ty van): inox, gang, đồng, thép, nhựa
• Gioăng làm kín: cao su EPDM, FTFE, Teflon
• Kiểu van: ty nổi, ty chìm
• Dạng kết nối: ren, mặt bích, dán keo
• Tiêu chuẩn: JIS, BS, DIN, ANSI
• Dạng hoạt động: tay vặn, tay quay, điều khiển điện, điều khiển khí nén
• Nhiệt độ làm việc: -10 độ C – 450 độ C tùy từng chất liệu
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: nước, khí, dầu, xăng, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Việt nam, Trung Quốc,…
• Đầy đủ giấy tờ: CO~CQ
• Bảo hành: 12 tháng

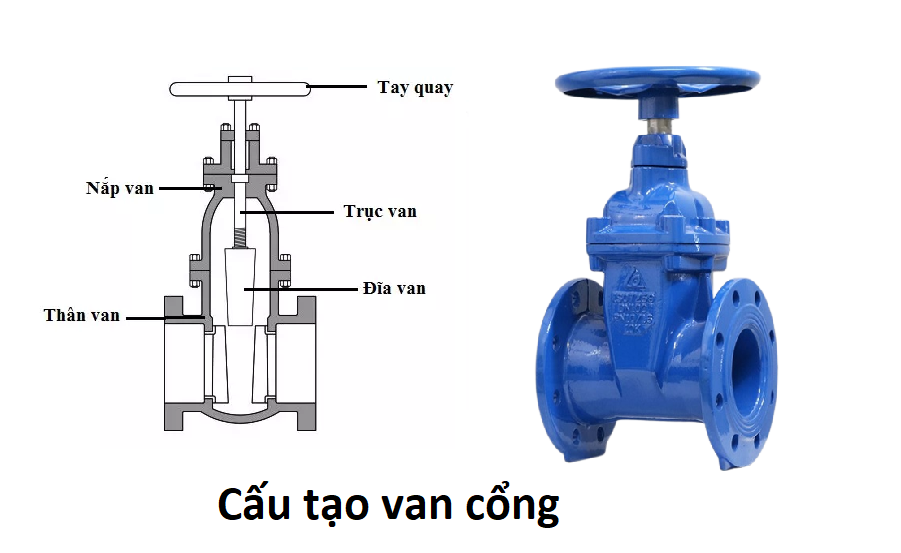

3. Cấu tạo van cổng

Van cổng có cấu tạo gồm 5 bộ phận chính như:

Thân van: đây là bộ phận chính của van thường được cấu tạo từ chất liệu inox, gang, thép, đồng, nhựa. Được thiết kế với nhiều dạng kết nối với đường ống khác nhau như nối ren, mặt bích, dán keo, hai đầu của thân dược đúc liền với nhau giúp cho van cực kì chắc chắn, ngoài ra đối với một số thân van được làm từ chất liệu gang, thép còn được phủ một lớp Epoxy để tăng độ thẩm mỹ, tăng độ bền cho van, chống các tác nhân gây hại từ bên ngoài làm rỉ van.

Trục van (ty van): là một thanh hình trụ được làm bằng chất liệu thép không rỉ đầu trên của trục có ren kết nối với bộ chuyển động đối với dạng ty chìm đầu dưới của trục được kết nối bằng ren còn với dạng ty nổi kết nối bằng thanh chốt đẻ nâng lên, hạ xuống.

Đĩa van (cửa van): là bộ phận trực tiếp đóng, mở dòng lưu chất thường được cấu tạo từ nhiều các chất liệu như inox, đồng, gang, nhựa, thép phù hợp với thân van, bộ phận này tiếp súc trực tiếp với các chất lưu thông qua hệ thống.

Các bộ phận làm kín: là các bộ phận làm kín các các chi tiết nối lại của van và trong đĩa van không cho các dòng lưu chất rò rỉ ra bên ngoài thường được làm bằng chất liệu cao su có độ đàn hồi cực cao, không bị rỉ sét, ăn mòn.

Bộ chuyển động: với các dạng van cỡ nhỏ thường sử dụng tay vặn, tay quay để vận hành đóng mở van trực tiếp một cách dễ dàng, các dạng van kích cỡ lớn sử dung bộ điều khiển điện, bộ điều khiển khí nén để đỡ tốn sức người.

4. Nguyên lý hoạt động van cổng

Van cổng có nguyên lý hoạt động rất đơn giản các bạn chỉ cần đọc qua bài này một lần đã có thể vận hành van một cách dễ dàng. Hoạt động của van như sau:

Khi quay theo chiều kim đồng trục của van di chuyển xuống, đĩa van di chuyển theo ngăn chặn toàn bộ dòng lưu chất thông qua hệ thống khi đó van được đóng hoàn toàn.

Khi quay tay quay ngược chiều kim đồng hồ hết cỡ trục di chuyển lên đĩa kết nối với trục được nâng lên hết cỡ khi đó van mở các dòng lưu chất lưu thông qua van không bị thay đổi.

5. Ứng dụng van cổng

Do tính năng thiết kế đa dạng về chất liệu, kiểu lắp, các dạng vận hành khác nhau vì thiết kế tích hợp nhiều tính năng trên nên được sử dụng trong nhiều ứng dụng khác nhau như:

Van cổng ty nổi ứng dụng trong trong các hệ thống có độ cao, độ sâu lớn vì thiết kế trục van lòi ra bên ngoài. Hầu như van được ứng dụng nhiều trong các hệ thống ngầm có các dòng lưu chất như nước, dầu, dung dịch, hóa chất,…

Van cổng ty chìm do tính năng quay trục vẩn giữ nguyên không nhô lên như dạng ty nổi nên van thường được ứng dụng trong các hệ thống nhỏ hẹp, chiếm ít diện tính và hầu hết sử dụng trong hệ thống sử lí nước sạch, cấp nước thải, các chất ăn mòn như dung dịch, hóa chất tại các nhà máy, khu trung cư, bệnh viện, hộ dân.

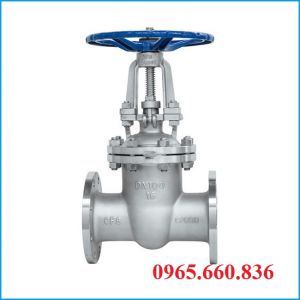

Van cổng inox ứng dụng trong các hệ thống có chất ăn mòn nhẹ như nước muối, nước biển,…Và ngoài ra đối với loại inox vi dinh sử dụng trong các nhà máy sản xuất thực phẩm, dược phẩm, nước giải khát,…

Van cổng gang ứng dụng trong các hệ thống sử lý nước thông thường, các hóa chất thông thường, sử dụng trong các hệ thống kênh mương, ao hồ, đập thủy điện, máy bơm,…

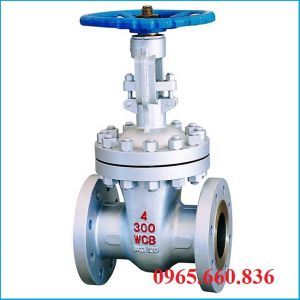

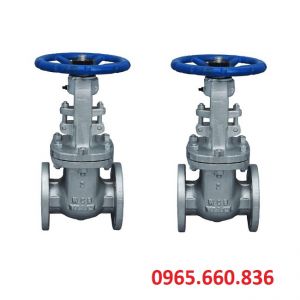

Van cổng thép ứng dụng trong các hệ thống có nhiệt độ cao lên tới 450 độ C và ngoài ra van còn được sử dụng trong các hệ thống có áp xuất lớn từ 16bar, 25bar, 40bar,…100bar. Van cổng thép sử dụng nhiều trong các hệ thống nước nóng, hệ thống lò hơi, hệ thống nồi hơi trong các nhà máy may, khu công nghiệp,…

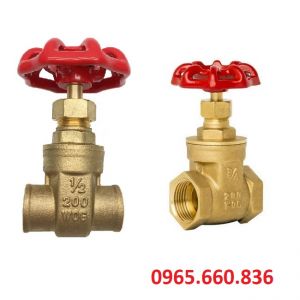

Van cổng đồng, nhựa sử dụng trong các hệ thống đường ống nhỏ đối với dạng van cổng đồng ứng dụng trong các hệ thống cấp thoát nước sạch, khí hơi, khí gas và trong các lĩnh vực sản xuất thực phẩm, dược phẩm,…Van cổng nhựa ứng dụng trong các hệ thống có nồng độ ăn mòn cực cao như axit, bazo, kiềm, nước muối và hầu như van thường sử dụng trong các hệ thống có dung dịch, hóa chất,…

6. Ưu điểm nhược điểm van cổng

6.1. Ưu điểm van cổng

Van cổng có rất nhiều ưu điểm vượt trội và được sử dụng trong rất nhiều hệ thống sản xuất, hệ thống cấp thoát nước tưới tiêu, hệ thống dung dịch, hóa chất, hệ thống nhiệt điện, thủy điện, hệ thống PCCC,…

Van cổng có hai dạng chính là ty nổi và ty chìm hai dạng này sử dụng trong nhiều các môi trường khác nhau và đặc biệt sử dụng ở ngoài trời mà không bị rỉ sét.

Van cổng có đa dạng về chất liệu như thép, gang, đồng, nhựa, inox mổi dạng chất liệu có một ưu điểm riêng biệt của chúng.

Van cổng cho khả năng đóng mở khá nhanh, đa dạng về kiểu lắp, kiểu dáng khác nhau với lối thiết kế hiện đại, dòng lưu chất đi qua không thai đổi, khi đóng lại van rất kín do có một lớp cao su không cho ít lưu lượng nào có thể chảy qua van dù rất nhỏ.

Van cổng đối với các hệ thống nhỏ van thường sử dụng tay vặn, tay quay để thao tác hành trình đóng mở trực tiếp. Còn các hệ thống lớn van thường sử dụng bộ điều khiển điện, bộ điều khiển khí nén, tuyến tính để vận hành van tự động một cách dễ dàng.

Van cổng nhà chúng tôi cung cấp đầy đủ giấy tờ CO~CQ, Catalogue tới khách hàng giúp cho mọi người dễ dàng lắp đặt vào hệ thống đường ống của mình.

6.2. Nhược điểm van cổng

Van cổng, van cửa, van chặn không sử dụng để điều tiết dòng chảy, chỉ sử dụng ngăn và lưu thông dòng chảy.

Tất cả các dạng van cổng không sử dụng trong các hệ thống chất kết dính, đặc sệt, cô đặc bởi vì trong các hệ thống này van sẽ rất khó để vận hành đóng mở một cách dễ dàng.

Trong thời gian sử dụng van cổng cần được kiểm tra định kì và lau chùi thường xuyên để tránh tình trạng các bụi bặm bám vào trục van làm kẹt, hư hỏng van không đáng có.

7. Những lưu ý khi lắp đặt van cổng

- Cần kiểm tra loại van phù hợp với yêu cầu thiết kế của van trước khi lắp đặt vào hệt thống.

- Trước khi lắp đặt vào hệ thống cần lau chùi từ bên ngoài vào bên trong van để tránh các bụi, sỏi đá nhỏ bám vào làm hở van.

- Kiểm tra các bộ phận kết nối như bulong, gioăng là siết chặt vào hệ thống hay chưa, nếu còn lỏng cần siết chặt lại.

- khi lắp vào hệ thống bạn cần lưu ý luôn để cho van ở trạng thái đóng hoàn toàn.

- Lắp dúng hướng của hệ thống để cho van hoạt động ổn định.

- Nên lắp đặt ở các vị trí dễ dàng tháo ra để sửa chửa, thay thế, bảo trì van một cách thuận tiện.

- Khi lắp đặt song cần vận hành thử xem van có hoạt động trơn tru đáp ứng nhu cầu sử dụng hay không để đưa vào vận hành.

8. Các dạng van cổng nhà chúng tôi cung cấp

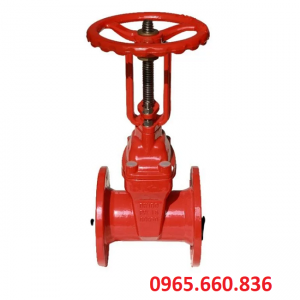

8.1. Van cổng ty nổi

• Kích cỡ van: DN50 – DN1000
• Chất liệu van: gang, inox, thép
• Chất liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty nổi
• Kiểu lắp: Mặt bích
• Dạng vận hành: tay quay
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: - 10 độ C – 250 độ C
• Môi trường làm việc: hệ thống ngầm, dòng lưu chất lỏng, nước, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

8.2. Van cổng ty chìm

• Kích cỡ van: DN15 – DN600
• Vật liệu van: gang, inox, thép, đồng, nhựa
• Vật liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty chìm
• Kiểu lắp: Mặt bích, ren, dán keo
• Dạng vận hành: tay quay, tay vặn, điều khiển điện, điều khiển khí nén
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: - 10 độ C – 250 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

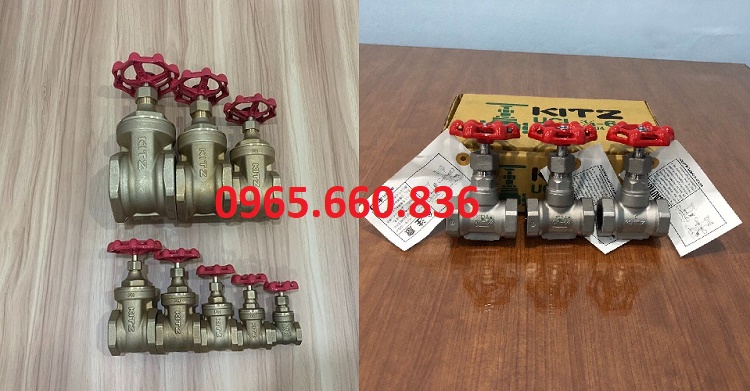

8.3. Van cổng tay quay

• Kích thước: 50A – 600A
• Vật liệu van: gang, inox, thép, nhựa
• Vật liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty chìm, ty nổi
• Kiểu lắp: Mặt bích, ren, dán keo
• Dạng vận hành: tay quay
• Áp lực làm việc: PN10, PN16
• Nhiệt độ làm việc: - 10 độ C – 250 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

8.4. Van cổng tay vặn

• Kích thước: DN15 – DN50
• Vật liệu van: đồng, nhựa
• Vật liệu trục (ty): thép không rỉ
• Gioăng làm kín: cao su Teflon
• Kiểu van: ty chìm
• Kiểu lắp: ren, dán keo
• Dạng vận hành: tay vặn
• Áp lực làm việc: PN10
• Nhiệt độ làm việc: 0 độ C – 120 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

8.5. Van cổng điều khiển điện

• Kích thước: 50A – 600A
• Vật liệu van: gang, inox, thép
• Vật liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty chìm, ty nổi
• Kiểu lắp: Mặt bích
• Dạng vận hành: điều khiển điện
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: - 5 độ C – 200 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

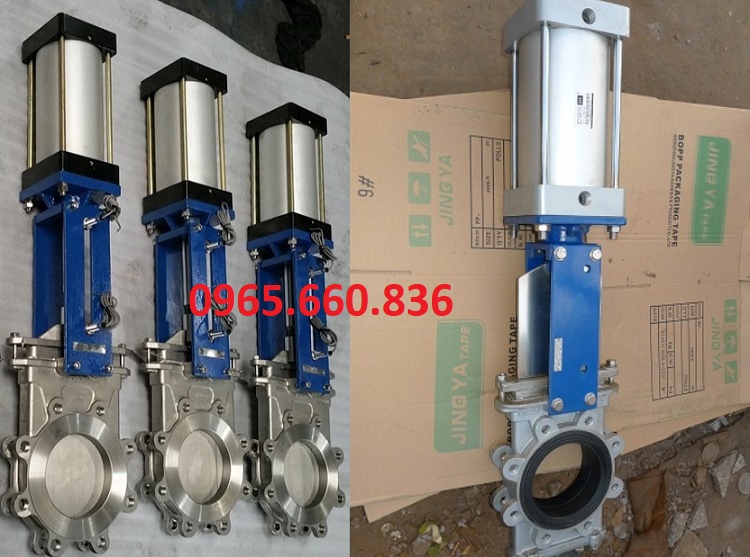

8.6. Van cổng điều khiển khí nén

• Kích thước: 50A – 1000A
• Vật liệu van: gang, inox, thép
• Vật liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty nổi
• Kiểu lắp: Mặt bích
• Dạng vận hành: điều khiển khí nén
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: - 5 độ C – 200 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

8.7. Van cổng tín hiệu điện

• Kích thước: 50A – 600A
• Vật liệu van: gang, inox, thép
• Vật liệu trục (ty): inox, thép không rỉ
• Gioăng làm kín: cao su Teflon, EPDM
• Kiểu van: ty chìm, ty nổi
• Kiểu lắp: Mặt bích
• Dạng vận hành: tay quay tín hiệu điện
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: - 0 độ C – 250 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Châu Âu,…
• Giấy cờ: CO~CQ đầy đủ
• Bảo hành: 12 tháng

8.8.Van cổng theo xuất xứ

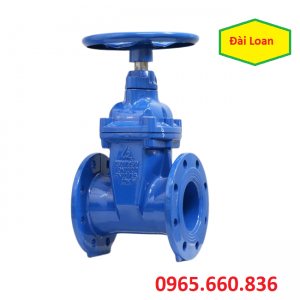

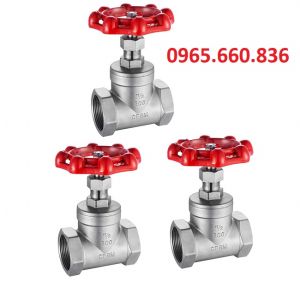

• Van cổng Đài Loan

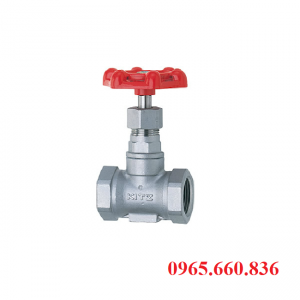

• Van cổng Nhật Bản
• Van cổng Trung Quốc

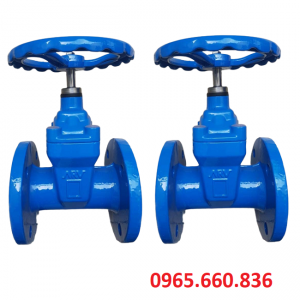

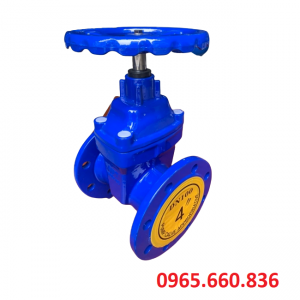

• Van cổng Malaysia

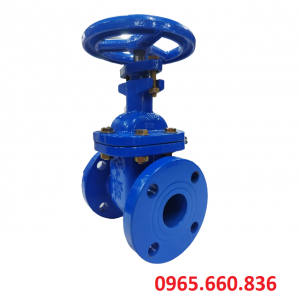

• Van cổng Hàn Quốc
• Van cổng Thổ Nhĩ kỳ

Xem thêm: van cầu

9. Catalogue van cổng

Liên hệ ngay tới chúng tôi để nhận catalogue sản phẩm mà mình đang lựa chọn.

10. Cách lắp đặt van cổng

Van cổng có thể lắp đặt theo bất kì hướng nào của van tuy nhiên việc lắp van thẳng đứng với hướng dòng chảy giúp cho người sửa dụng dễ dàn vân  hành một cách dễ dàng.

Kiểm tra xung quanh van xem van cổng có bị hư hỏng trong lúc vận chuyển hàng hay không để đổi trả van mới lắp vào hệ thống.

Lau chùi sạch sẽ cần thiết lau chùi bằng nước cho các chất bẩn bay hết ra khỏi van và dường ống để dễ dàng lắp đặt không có cản trở nào.

Khi lắp đặt cần dùng lực siết chặt các bulong lại để cho gioăng giữa mặt bích có độ kín cao, không rò rỉ ra bên ngoài.

Khi lắp đặt song bạn cần thử vận hành van nhiều lần xem có hoạt động ổn định hay không rồi cho vào sử dụng.

Van đáp ứng đầy đủ các yêu cầu của hệ thống vận hành trơn chu, không bị rò rỉ ra bên ngoài chúc mừng bạn đã lắp đặt thành công.
