Van bi mặt bích

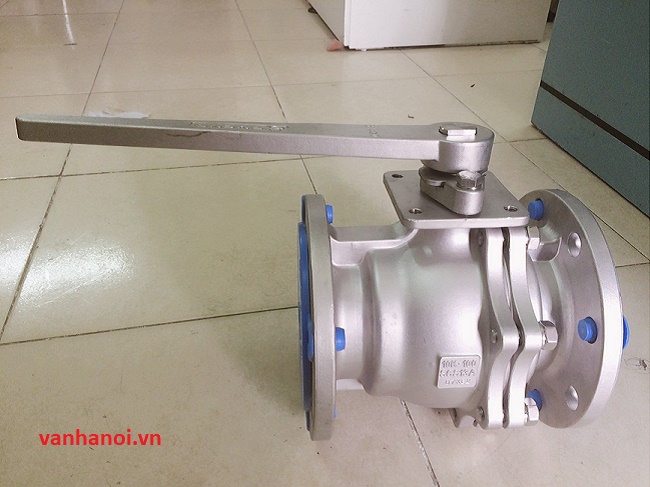

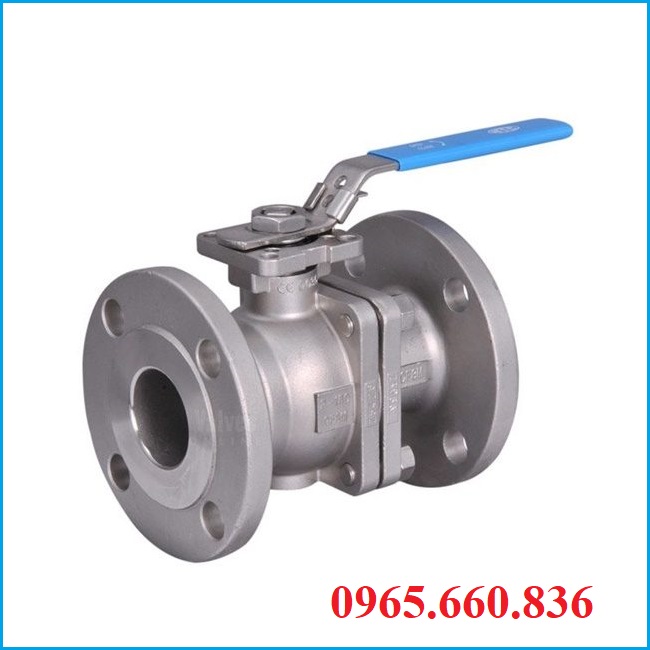

1. Van bi mặt bích là gì?

Van bi mặt bích là kiểu van có hai đầu mặt bích được dùng để lắp hệ thống thiết bị dạng bích. Van bi mặt bích được cấu tạo từ chất liệu inox201, inox 304, inox316, gang, thép, nhựa. Phần mặt bích của van được thiết kế với nhiều tiêu chuẩn ANSI, JIS, BS, DIN,… Dùng tốt trong các môi trường nước, khí hơi, khí nén, dung dịch, hóa chất,…

Van bi mặt bích có nhiều loại điều khiển khác nhau tay gạt, bộ điều khiển điện, bộ điều khiển khí nén. Van bi mặt bích có đa dạng các kích thước từ nhỏ tới lớn DN15 – DN200.

Van bi mặt bích đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi phân phối và cung cấp đến khắp mọi miền trên Việt Nam với giá thành rẻ nhất chất lượng tốt nhất, đầy đủ giấy tờ COCQ, bảo hành 12 tháng

2. số kỹ thuật van bi mặt bích

• Kích cỡ van: 15A, 20A, 25A, 32A, 40A, 50A, 65A, 80A, 100A, 125A, 150A, 200A
• Nguyên liệu: SUS201, SUS304, SUS316, thép, gang, nhựa, đồng
• Kiểu lắp: Mặt bích
• Tiêu chuẩn mặt bích: BS, JIS10K, JIS20K, DIN, ANSI
• Gioăng làm kín: Cao su, teflon, PTFE,…
• Điều khiển: Tay gạt, bộ khí nén, tay quay
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 0 độ C - 350 độ C
• Môi trường làm việc: Nước sạch, nước thải, khí hơi, khí nén, hóa chất,…
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Đài loan,…
• Bảo hành: 12 tháng

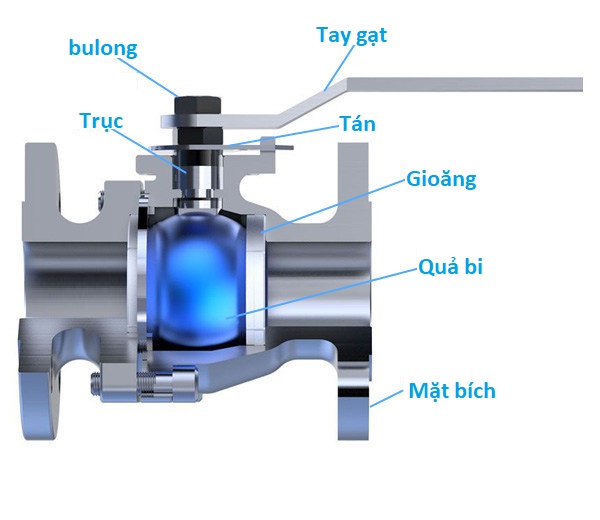

3. Cấu tạo van bi mặt bích

Van bi mặt bích được cấu tạo từ các bộ phận khác nhau như Thân van, trục van, quả bi, gioăng, bộ điều khiển.

• Thân van: Là bộ phận được làm tư nguyên liệu thép không rỉ, inox 201, inox304, inox316, gang, đồng, nhựa. Thân van có hai đầu kết nối với đường ống bằng mặt bích ngoài ra còn có các kiểu kết nối với đường ống khác như lắp ren, nối hàn.
• Trục van: Hay còn gọi là trục ty van, được cấu tạo từ chất liệu inox, thép, gang đồng, nhựa là bộ phận được kết nối với tay gạt và quả bi khi trục quay giúp chuyển động quả bi để dòng lưu chất chảy qua.
• Quả bi: Có dạng giống như viên bi được đục lỗ xuyên tâm theo nhiều kiểu khác nhau 2 lỗ 3 lỗ và nhiều kiểu dạng khác. Quả bi được làm từ chất liệu thép không rỉ, thép,… Được cố định bằng 2 đầu gioăng vận hành chắc chắn k bị xê dịch.
• Gioăng làm kín: là bộ phận gắn ở hai đầu quả bi ngăn không cho các dòng lưu chất chảy ra ngoài. Gioăng làm kín được cấu tạo từ cao su, PTFE, teflon có độ bền cao chịu chống ăn mòn cực tốt.
• Bộ chuyển động: Tay gạt nằm trên phần thân van, có chức năng để đóng mở van, phần này được gắn với trục và quả bi, khi gạt tay gạt thì quả bi chuyển động quay theo hướng của tay gạt lỗ bi song song hướng đường ống để cho các dòng lưu chất chảy qua. Tùy theo người sử dụng có thể lắp đặt các bộ chuyển động khác tay gạt như bộ điện, bộ khí nén.

Nguyên lí hoạt động van bi mặt bích

Van bi mặt bích có nguyên lí hoạt động khá đơn giản. Phần tay gạt là bộ phận chính để đóng mở van  khi ta gạt sang một hướng từ trái qua phải quả bi quay theo tay gạt khi đó van mở, gạt ngược lại về vị trí ban đầu van đóng.

4. Ứng dụng van bi mặt bích

Van bi mặt bích do có nhiều kích cỡ, chủng loại khác khác nhau, nên được ứng dụng trong nhiều môi trường làm việc như nước sạch, nước thải, các nhà máy, khu công nghiệp, công viên, khu dân cư, các chất ăn mòn như axit, bazo,…

5. Phân loại van bi mặt bích

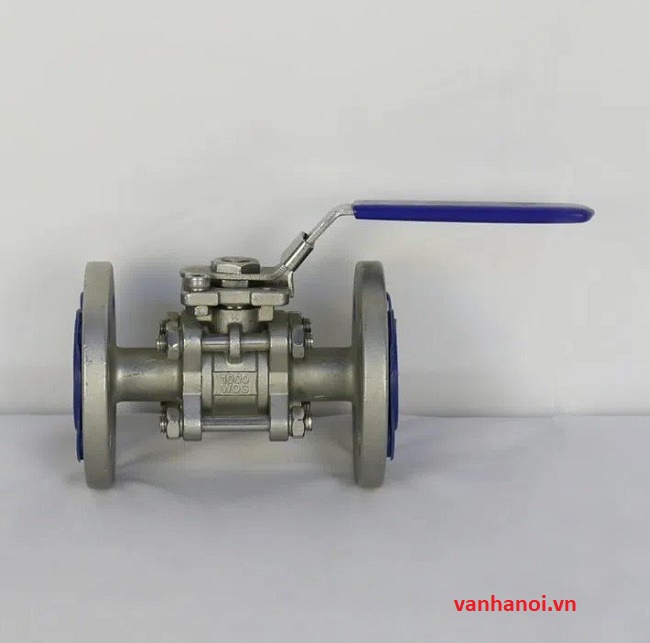

5.1 Van bi mặt bích inox

Van bi mặt bích inox được kết nối với đường ống bằng hai đầu mặt bích nên được sử dụng rộng rãi trên thị trường hiện nay. Được làm từ chất liệu inox 201, inox304, inox316 có độ bền cao, có khả năng chống ăn mòn tốt chịu được áp xuất lớn. Vì thế được ứng dụng trong nhiều lĩnh vực  khác nhau như các nhà máy sản xuất nước, nhà máy sử lí nước thải, khu công nghiệp,…

Thông số kỹ thuật

• Kích thước van: DN15 – DN600
• Chất liệu van: Inox SUS201, inox SUS304, inox SUS316
• Kiểu lắp: Mặt bích
• Bộ điều khiển: Tay gạt, tay quay, bộ điện, bộ khí nén
• Áp lực làm việc: 16bar – 25bar
• Nhiệt độ làm việc: 0 độ C – 300 độ C
• Môi trường làm việc: Nước, khí, hơi, các chất ăn mòn axit, bazo,…
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Châu Âu,…
• Bảo hành: 12 tháng

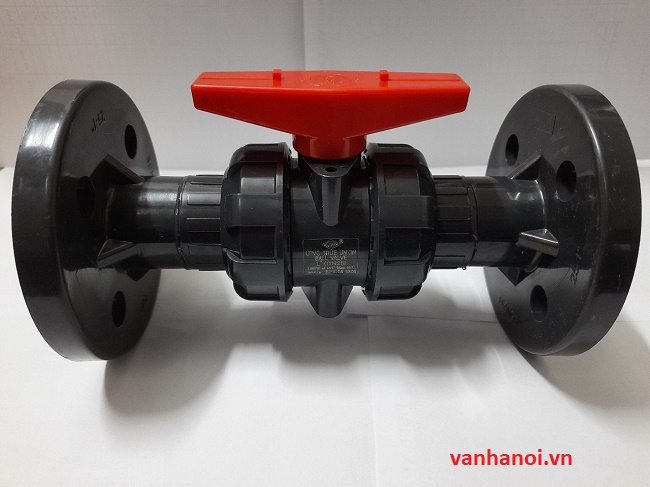

5.2 Van bi mặt bích nhựa

Van bi mặt bích kết nối 2 mảnh lại ghép lại với nhau tạo thành van. Được cấu tạo từ các loại nhựa UPVC, PVC, CPVC, PPR,… Van bi mặt bích có kiểu kết nối đơn giản dễ dàng lắp đặt  và sử dụng.

• Thông số kỹ thuật: 15A – 150A
• Nguyên liệu van: Nhựa PVC, nhựa UPVC, nhựa CPVC, nhựa PPR
• Kiểu kết nối: Lắp bích
• Bộ chuyển động: Tay gạt, bộ điều khiển điện, bộ điều khiển khí nén
• Nhiệt độ làm việc: 0 độ C – 60 độ C
• Áp lực làm việc: PN10 – PN16
• Môi trường làm việc: nước sạch, nước thải, khí, hơi, axit,…
• Xuất xứ: Trung Quốc, Đài loan, Hàn quốc, nhật bản, châu âu,…
• Bảo hành: 12 tháng

6. Ưu điểm van bi mặt bích

• Van bi mặt bích có nhiều kích thước mẫu mã khác nhau dễ dàng lắp đặt, bảo trì và thay thế.
• Van bi mặt bích có độ bền cao chắc chắn dùng trong nhiều môi trường khác nhau từ nước sạch, nước thải, các môi trường khí ga, khí nén,…
• Van bi mặt bích khả năng đóng mở nhanh giúp vận hành đóng mở hệ thống một cách nhanh nhất.

Bên công ty Thuận Phát chúng tôi chuyên cung cấp các loại van bi mặt bích với đầy đủ các kích cỡ mẫu mã chủng loại khác nhau được nhập khẩu chính hãng bảo hàng 12 tháng.

Liên hệ ngay với chúng tôi để được tư vấn, báo giá van bi mặt bích.

Xem thêm: Van bi thép, van bi nhựa
