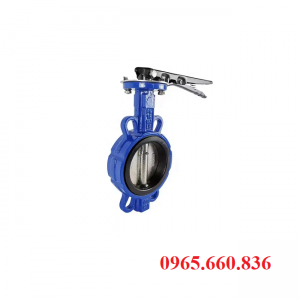

Van bướm

Van bướm công nghiệp | Hàng nhập khẩu | Chính hãng | Chất lượng cao

Van bướm tên tiếng anh là Burterfly valve đây là một dạng van công nghiệp dùng để điều tiết lưu lượng của dòng chảy lưu thông qua đường ống. Được ứng dụng trong các hệ thống nước sạch, nước thải, dung dịch, hóa chất, axit, xăng, dầu,...Van bướm là dòng van không thể thiếu trong các hệ thống nhà máy sản xuất thực phẩm, nước giải khát, nước ngọt, rượu, bia. Hệ thống khu công nghiệp, khu dân cư, trường học, bệnh viện,...

Van bướm là một kiểu van được sản xuất với đa dạng mọi kích cỡ, chất liệu khác nhau như inox, thép, gang, nhựa, đồng, mỗi loại chất liệu phù hợp với từng hệ thống khác nhau, áp lực, nhiệt độ khác nhau. Với dạng van này thường có đa dạng về kiểu kết nối như mặt bích, wafer, lug, tai, clamp, và được sử dụng với các dạng chuyển động như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

Vì sao lại được gọi là van bướm, khi chúng ta nhìn tổng thể của van với phần thân và phần đĩa của van có cấu tạo dẹp giống như cánh bướm, cổ van và trục van giống như thân con bướm, phần điều khiển là đầu bướm do hình dạng của van như vậy nên chúng có tên gọi là van bướm.

Các dòng van bướm nhà chúng tôi cung cấp

1. Vanhanoi.vn chuyên hàng nhập khẩu, chính hãng, chất lượng cao, giá rẻ

Hiện nay Công Ty TNHH vật tư công nghiệp Thuận Phát đang là đơn vị chuyên cung cấp, phân phối phối dòng van công nghiệp hàng đầu Việt Nam. Được nhập khẩu chính hãng từ các nước Nhật Bản, Trung Quốc, Đài Loan, hàn Quốc, Thái Lan, Malaysia, G7, EU với đầy đủ các kích cỡ, mẫu mã, giấy tờ COCQ, luôn sẵn hàng, bảo hành 12 tháng, đổi trả khi có lỗi từ nhà sản xuất.

Liên hệ ngay tới hotline 0965.660.836 để được đội ngủ nhân viên với nhiều năm kinh nghiệm bên chúng tôi hỗ trợ tư vấn, báo giá các dòng van bướm công nghiệp và các dòng van khác

2. Thông số kỹ thuật van bướm

Thông số kỹ thuật

• Tên sản phẩm: van bướm
• Kích cỡ van: DN40 - DN600
• Nguyên vật liệu: inox, gang, thép, nhựa, inox vi sinh,...
• Vật liệu gioăng: cao su EPDM, Teflon, FTFE
• Dạng kết nối: mặt bích, wafer, lug, tai, clamp
• Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
• Bộ điều khiển: tay gạt, vô lăng (tay quay), bộ điều khiển điện, bộ điều khiển khí nén
• Nhiệt độ làm việc: -10 độ C - 250 độ C
• Áp lực làm việc: PN10 - PN16 - PN25
• Môi trường làm việc: nước sạch, nước thải, khí, hơi nóng, xăng, dầu, dung dịch, hóa chất,...
• Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, G7, Malaysia, Châu Âu,....
• Bảo hành: 12 tháng
• Tình trạng hàng: luôn có sẵn

3. Cấu tạo van bướm

Sét về cấu tạo van bướm có cấu tạo khá đơn giản bao gồm các bộ phận được sản xuất riêng lẻ và sau đó lắp đặt với nhau tạo thành van. Các bộ phận chính của van bao gồm thân van, trục van, đĩa van hay còn được gọi là cánh van, đệm làm kín, thiết bị chuyển động. Mời mọi người tìm hiểu chi tiết từng bộ phận dưới đây:

Thân van: là bộ phận được chế tạo từ chất liệu inox, thép, gang, nhựa, đồng. Đây là bộ phận khá quan trọng của van, là bộ phận tiếp súc với các chất lưu thông qua đường ống và môi trường bên ngoài, chịu ảnh hưởng trực tiếp từ bên ngoài, khả năng chống ăn mòn cao.

Trục van: là bộ phận được cấu tạo từ chất liệu thép không rỉ, inox. Phần trục có nhiệm vụ chuyền momen soắn từ bộ chuyển động xuống đĩa van để đóng mở ngăn và lưu thông dòng chất. Trục van thường được đặt ở giữ van bướm gắn với bộ chuyển động và đĩa van.

Đĩa van: là bộ phận được đúc nguyên khối có dạng dẹp giống như cánh bướm, đây là bộ phận quan trong nhất của van, có nhiệm vụ ngăn và lưu thông các dòng chảy qua đường ống. Đĩa van thường được cấu tạo từ các chất liệu cứng như inox, thép không rỉ có tính chất chịu lực, chịu ăn mòn, chịu nhiệt độ cao.

đệm làm kín: là bộ phận làm kín của van, có chức năng không cho các dòng lưu chất rò rỉ ra bên ngoài. Đây là bộ phận được cấu tạo từ vật liệu có độ đàn hồi cao, chống ăn mòn cực tốt như EPDM, NVB, FTFE, Teflon,...

Bộ chuyển động: Van bướm được sử dụng với nhiều dạng điều khiển khác nhau như tay gạt, tay quay vô lăng, bộ điều khiển điện, bộ điều khiển khí nén. Mổi dạng chuyển động đều có một ưu điểm riêng biệt, khách hàng cần lựa chọn đúng với hệ thống mà mình đang sử dụng.

4. Nguyên lý hoạt động van bướm

Van bướm hoạt động theo dạng đĩa van quay 90 độ, một phần tư của đường tròn để đóng mở van hoàn toàn và quay theo một góc nhỏ hơn 90 độ để điều tiết dòng chảy lớn nhỏ qua đường ống.

xét chung thì van bướm hoạt động nếu ta mở van một phần thì phần đĩa van sẽ không được mở hoàn toàn, thế nên dòng lưu chất lưu thông qua đường ống sẽ bị hạn chế. Tuy nhiên nếu như chúng ta mở van hoàn toàn 90 độ thì dòng lưu chất lưu thông hết mức có thể.

mời các bạn xem video dưới đây để hiểu rỏ hơn về nguyên lí hoạt động van bướm:

5. Phân loại van bướm nhà chúng tôi cung cấp

5.1. Phân loại theo dạng chuyển động

Van bướm tay gạt

Đối với dạng này thường dùng cho hệ thống có kích thước nhỏ, sử dụng dễ dàng bằng tay gạt, khả năng đóng mở nhanh. Với kiểu vận hành này chúng ta dễ dàng gạt sang nhiều góc khác nhau để lưu thông dòng chảy qua đường ống.

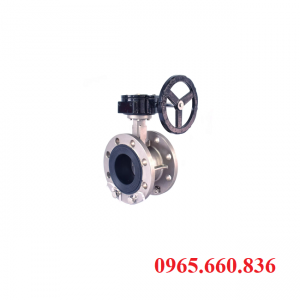

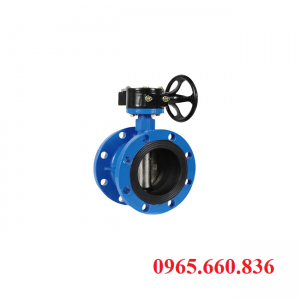

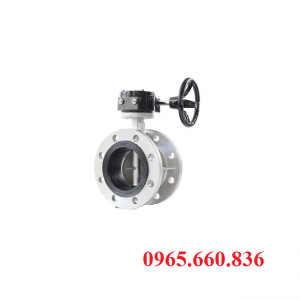

Van bướm tay quay

Van bướm tay quay sử dụng dễ dàng đối với các hệ thống đường ống có kích thước lớn, và thường được làm từ các vật liệu khác nhau như inox, gang, thép, nhựa và được kết nối với hệt thống theo dạng nối bích, wafer, lug. Sử dụng tốt trong nhiều môi trường khác nhau như nước, khí, hơi, dung dịch,...

Van bướm điều khiển điện, van bướm điều khiển khí nén

Với hai dạng van này đều được sử dụng tự động, không tốn sức người. đối với dạng điều khiển khí nén cho khả năng đóng mở cực nhanh, an toàn hơn so với bộ điều khiển điện.

5.2. Phân loại theo kiểu kết nối

Van bướm mặt bích

Van bướm mặt bích trên thân van có hai mặt bích, mổi mặt bích sẽ được lắp với đường ống bằng một bulong giúp cho van cố định chắc chắn. đối với dạng lắp bích này thường được dùng trong các hệ thống có kích cỡ lớn từ DN300 - DN1000. Tiêu chuẩn mặt bích BS, DIN, ANSI

Van bướm tai bích (lug)

Dạng van này không được dùng phổ biến trong Việt Nam. Trên thân van thường có các nhúm nhô ra khỏi mặt bích để lắp cố định bulong vào đường ống.

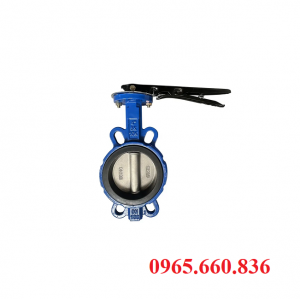

Van bướm kẹp wafer

Van bướm kẹp wafer với dạng này được sử dụng nhiều trên thị trường. Trên thân của van không có mặt bích hay các lỗ bulong, chi có hai cặp lỗ ở phần trục van giúp cho việc định vị và lắp đặt dễ dàng.

5.3. Phân loại theo dạng chế tạo

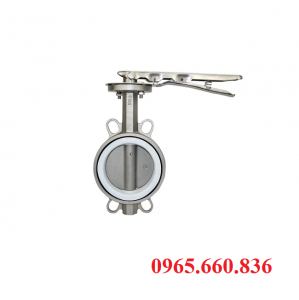

van bướm inox

Inox 304, inox 316 inox vi sinh đây là dạng van có giá thành cao, khá chắc chắn, sử dụng tốt trong các môi trường sử lý nước thải.

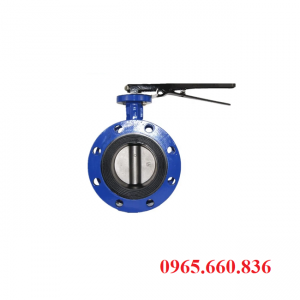

Van bướm gang

đây là dòng van có giá thành khá rẻ, được sản xuất hoàn toàn từ chất liệu gang cầu, gang dẻo và được sử dung trong hệ thống PCC phòng cháy chửa cháy.

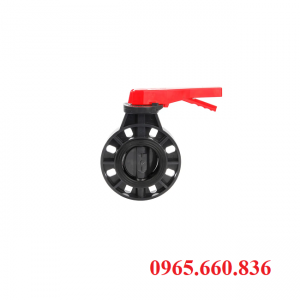

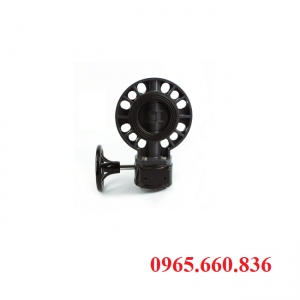

Van bướm nhựa sử dụng trong các hệ thống hóa chất, các chất ăn mòn cao như axit. được cấu tạo từ chất liệu nhựa UPVC, PVC, PPR  mọi người nên lựa chọn dạng nhựa phù hợp với dòng lưu chất đang sử dụng.

Van bướm thép thường được ứng dụng trong các môi trường chịu nhiệt độ cao, áp xuất lớn đây là dòng van sử dụng tốt trong môi trường nước, xăng, dầu, hơi nóng,...

5.4. Phân loại theo xuất xứ

• Van bướm Trung Quốc
• Van bướm Hàn Quốc
• Van bướm Malaysia
• Van bướm Nhật Bản

6. Ứng dụng van bướm

Van bướm được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau như như trong các khu công nghiệp, nhà máy luyện kim, trường học, khu trung cư, bệnh viện, các nhà máy sản xuất thực phẩm,…

• Ứng dụng: trong lĩnh vực cấp thoát nước như nước sạch, nước thải.
• Ứng dụng: trong lĩnh vực sản xuất thực phẩm rượu, bia, nước ngọt, …
• Ứng dụng: trong lĩnh vực hóa chất, các chất ăn mòn cao như axit, bazo.
• Ứng dụng: trong lĩnh vực PCCC trong các hệ thống phòng cháy chửa cháy.
• Ứng dụng: trong lĩnh vực khí nén van bướm sử dụng tốt trong tất cả các hệ thống khí nén.

7. Ưu điểm nhược điểm van bướm

Phải nói rằng dòng van bướm có rất nhiều ưu điểm nổi trội hơn các dòng van khác, nó có những tính năng đặc biệt như:

• Ưu điểm: đa dạng kiểu lắp, dễ dàng lắp đặt vào đường ống
• Ưu điểm: van bướm có giá thành rẻ hơn so với các dòng van khác
• Ưu điểm: sử dụng tốt trong nhiều môi trường có nhiệt độ cao, áp lực cao
• Ưu điểm: các bộ phận của van thay thế dễ dàng
• Ưu điểm: có đa dạng về kiểu vận hành như tay gạt, tay quay vô lăng, điều khiển điện, điều khiển khí nén.
• Ưu điểm: điểm nổi bật nhất của van là sử dụng được trong rất nhiều các lĩnh cực khác nhau, đặc biệt là trong lĩnh vực có độ ăn mòn cao như axit.

Tuy rằng van có rất nhiều ưu điểm nhung vẩn còn một số nhược điểm hạn chế.

• Nhược điểm: van không có kích thước nhỏ DN15
• Nhược điểm: đĩa van không mở hoàn toàn như van bi làm cản dòng chảy lưu thông qua.

8. cách lắp đặt và bảo trì van bướm

- Trước khi lắp đặt vào đường ống bạn cần kiểm tra cẩn thận kích thước của đường ống bao nhiều để mua van phù hợp.

- Kiểm tra áp lực, nhiệt độ để lựa chọn van.

- bCần lau sạch van trước khi lắp đặt vào đường ống, loại bỏ các van bị hư hỏng trc khi lắp.

- Cần lắp chặt các bulong tránh tình trạng lỏng van làm các dòng chất rò rỉ ra bên ngoài làm hư hỏng van

- Khi lắp đặt song cần kiểm tra xem van có hoạt động bình thường để kịp thời sửa chửa, thay thế

- Luôn giữ cho van sạch sẽ để van sử dụng lâu dài làm, tăng tuổi thọ của van.

9. Cách lựa chọn van bướm sao cho phù hợp.

Cần kiểm tra kích thước đường ống trước khi mua hàng.

Lựa chọn vật liệu tương thích với dòng lưu chất của đường ống.

Nhiệt độ, áp lực tối đa của van cần lựa chọn dòng van phù hợp với hệ thống.

Các hệ thống cần khả năng hoạt động nhanh chọn hệ thống điều khiển phù hợp.

10. Mua van bướm ở đâu?

Trong thị trường Việt Nam hiện nay, dòng van bướm đang là dòng van thông dụng nhất trên thị trường hiện nay, với đa dạng nhiều kiểu dạng khác nhau.

Các bạn đang suy nghỉ không biết mua van bướm ở đâu để tránh mua phải hàng giả hàng nhái hang kém chất lượng. Công Ty TNHH vật tư công nghiệp Thuận Phát chúng tôi đang là đơn vị cung cấp các dòng van công nghiệp với xuất xứ rỏ ràng, cam kết hàng chính hãng, giá thành rẻ, chất lượng cao, bảo hành 12 thán.

Liên hệ ngay tới hotline: 0965.660.836 để được tư vấn, báo giá van bướm và các sản phẩm van công nghiệp khác.
