Van bi tay quay

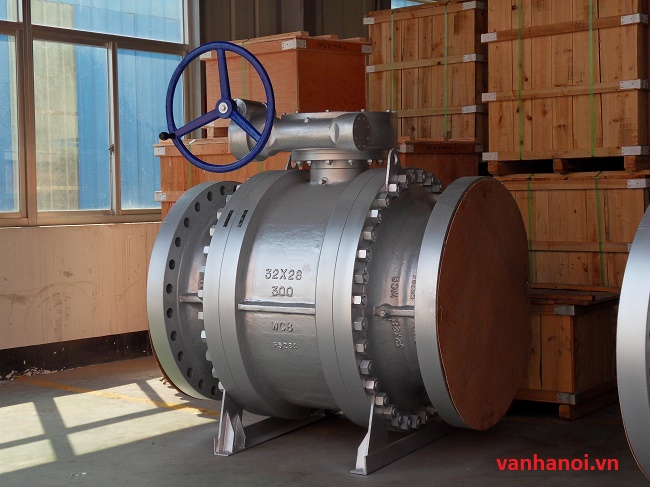

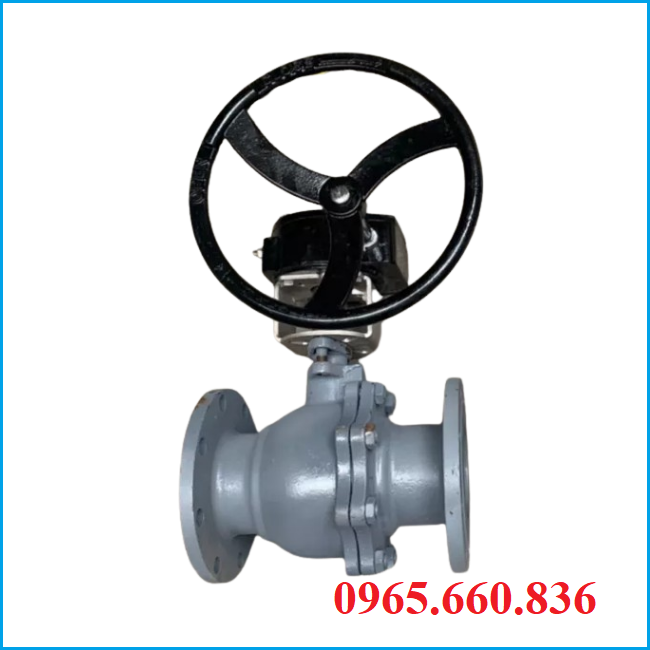

1. Van bi tay quay là gì?

Van bi tay quay là kiểu van bi được vận hành bằng phương pháp vô lăng tay quay sử dụng hoàn toàn bằng sức người. Van bi tay quay được làm từ chất liệu inox, gang, thép,… Có dạng điều khiển gần giống với van bi tay gạt, van thường có kích cỡ lớn từ DN50 - DN1000, Hai đầu của van được gắn với đườn ống theo kiểu mặt bích rất chắc chắn vì thế được ứng dụng trong các môi trường khác nhau.

Van bi tay quay được dùng chủ yếu để điều tiết dòng chảy, đối với các dạng van có kích cỡ lớn van bi tay quay dễ dàng sử dụng hơn so với van bi tay gạt.

2. Thông số kỹ thuật van bi tay quay

• Kích thước van: 50A – 1000A
• Vật liệu chế tạo: Inox304, inox316, thép, gang,…
• Bộ điều khiển: Tay quay
• Kiểu lắp: Mặt bích, nối hàn,…
• Gioăng làm kín: Cao su, EPDM, teflon,…
• Dạng van: 2 ngã, 3 ngã, 2PC, 3PC
• Nhiệt độ làm việc: 0 ~ 250 độ C
• Áp lực làm việc: 16bar, 25bar, 40bar
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật bản, Châu âu,…
• Bảo hành: 12 tháng

3. Cấu tạo van bi tay quay

Cấu tạo van bi tay quay gồm các bộ phận thân van, trục van , quả bi,  tay quay, gioăng làm kín và một số bộ phận khác. Cu thể:

• Thân van: là bộ phận bao bọc các bộ phận nhỏ bên trong, được kết nối với đường ống theo dạng mặt bích, nối ren, nối hàn. Thân van được làm từ chất liệu inox, thép, gang,…
• Trục van: được làm từ nguyên liệu thép thép không rỉ, độ bền cao. Tac dụng chuyển động trục xuống quả bi quay theo trục để cho dòng lưu chất chảy qua.
• Quả bi: Có cấu tạo hình tròn giống như quả bóng được đục lỗ xuyên tâm, thường được cấu tạo từ thép không rỉ, inox, gang, đồng
• Tay quay: là bộ phận có hộp tay quay và bánh răng được lắp vào trục. Khi quay tay quay bánh răng quay trục van chuyển động xoắn xuống quả bi thành chuyển động quay dể mở van bi, quay ngược lại theo hướng ban đầu của tay quay khi đó van đóng.
• Gioăng làm kín: Có nhiệm vụ làm kín được gắn ở hai đầu bi van, tránh để rò rỉ các chất ra bên ngoài. Gioăng hay được làm từ chất liệu cao su, teflon, EPDM,…

Một sống bộ phận khác như ốc, bulong,…

4. Nguyên lí hoạt động van bi tay quay

Van bi tay quay có nguyên lí hoạt động khác đơn giản. Khi người sử dụng quay vô lăng theo 1 hướng cố định theo góc 90 độ bằng bộ phận chuyển động bánh răng, chuyển đổi chuyển động quay vô lăng thành chuyển động quay của trục, quả bi được gắn với trục van quay phần được đục lỗ thẳng với đường ống khi đó van mở ra cho các dòng lưu chất chảy qua van.

Vận tốc lớn nhỏ của dòng chảy tùy thuộc vào góc quay của người vận hành nhỏ hơn góc 90 độ thì dòng chảy của van nhỏ hơn.

5. Ưu điểm van bi tay quay

Ưu điểm

Van bi tay quay thiết kế có độ bền cao, dễ dàng sử dụng và  lắp đặt. phần tay quay có thiết kế hộp bánh răng, hỗ trợ lực khi quay dễ dàng hơn.

Van bi tay quay do được sử dụng từ nhiều vật liệu khác nhau, được ứng dụng trong nhiều hệ thống có nhiệt độ cao, áp lực lớn. Ít gây tiếng ồn do được cấu tạo dòng chảy thẳng.

Van bi tay quay có khả năng vận hành ổn định nên được người sử dụng ưu tiên trên thị trường Việt Nam.

6. Phân loại van bi tay quay

6.1. Phân loại theo vật liệu

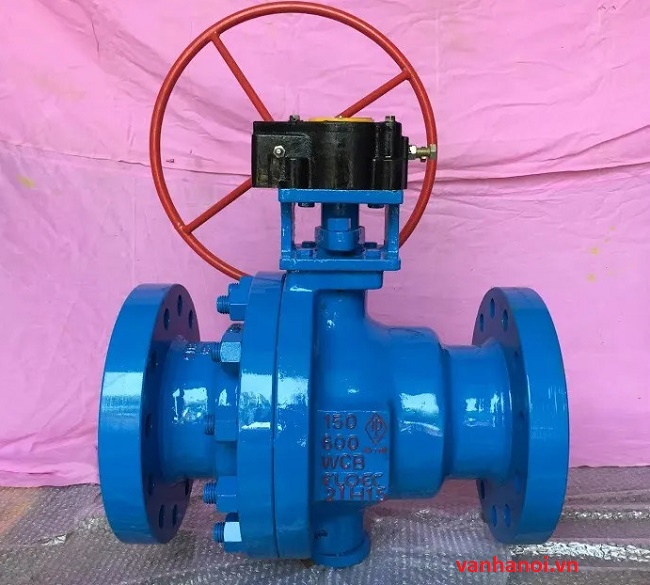

Van bi tay quay thép: là kiểu van thiết kế hoàn toàn từ thép có độ bền cao nhất so với các loại van làm từ chất liệu khác. Ứng dụng trong các hệ thống đường ống nước, hơi, khí nóng,…

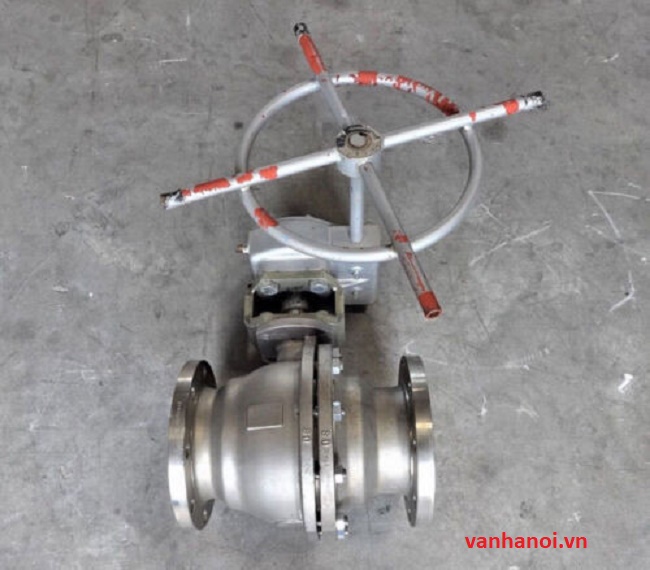

Van bi tay quay gang: loại này được làm từ gang, thường có kích thước lớn từ DN100 trở lên lắp cho các hệ thống lớn, sử dụng trong môi trường lưu chất lỏng, khí hơi, khí nén,…

Van bi tay quay inox: là dạng van dược làm từ inox304, inox316,  hầu hết van bi inox tay quay được sử dụng chủ yếu trong các hệ thống cấp nước sạch, các nhà máy sản xuất nước ngọt, rượu bia,…

6.2. Phân loại theo kiểu nối

Hiện tại bên Công Ty TNHH Thuận Phát chúng tôi đang cung cấp, phân phối các kiểu van bi tay quay mặt bích, nối hàn với đầy đủ các kích cỡ khác nhau.

7. Báo giá van bi tay quay

Các loại van tay quay được chúng tôi cung cấp: Van bi tay quay inox, van bi tay quay gang, van bi tay quay thép, van bi tay quay nhựa, van bi tay quay đồng, van bi tay quay vi sinh. Được nhập khẩu chính hãng có đầy đủ các giấy tờ COCQ.

Bảo hành: 12 tháng

Liên hệ ngay để được tư vấn, hỗ trợ báo giá van bi tay quay một cách nhanh nhất.

Xem thêm: Van bi thép
