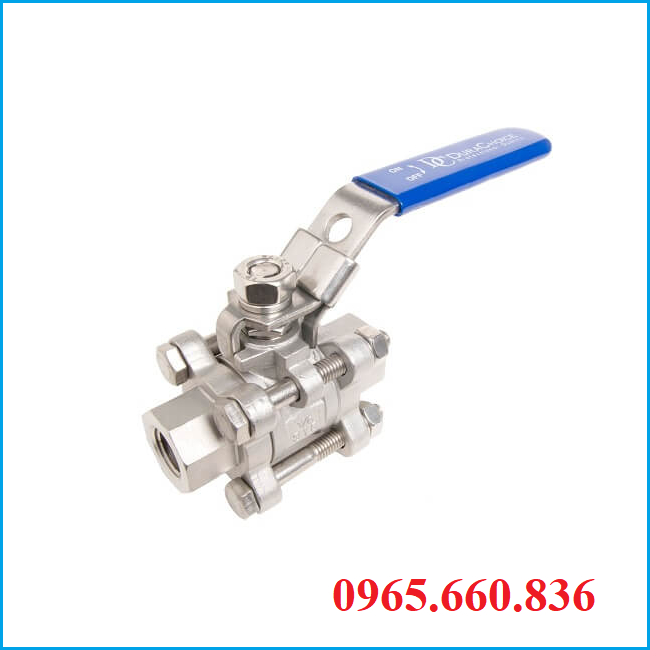

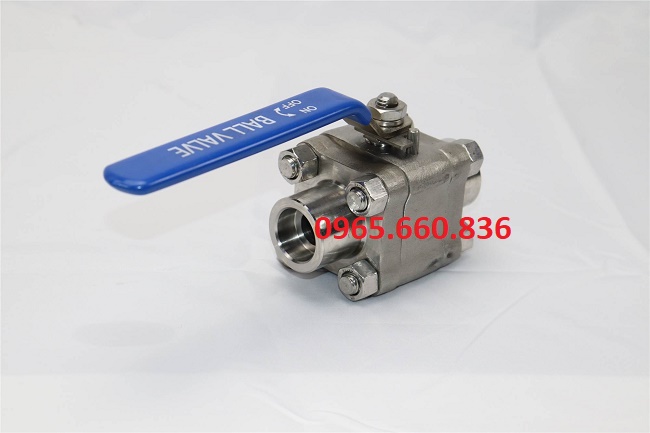

Van bi ba mảnh 3PC

1. Van bi ba mảnh 3PC là gì?

Van bi ba mảnh là một dạng van được kết nối 3 mảnh ghép lại với nhau thành một thể thống nhất được cố định hai bên đầu bằng 4 bulong giúp cho van chắc chắn, Van bi ba mảnh 3PC có kích cỡ không qua lớn từ DN15 – DN100, có  nhiều kiểu loại khác nhau đối với dạng có tán và dạng điều khiển tay gạt được làm từ chất liệu inox, phù hợp lắp đặt trong các môi trường có nhiệt độ cao, áp xuất lớn, hệ thống lưu chất nước, khí hơi.

2. Thông số kỹ thuật van bi ba mảnh 3PC

• Kích thước van: 15A – 100A
• Chất liệu: Inox SUS304, SUS316, thép
• Dạng van: 3 mảnh
• Kiểu kết nối: lắp ren, nối hàn, nối bích
• Kiểu van: Tay gạt, điều khiển điện, điều khiển khí nén
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Áp lực làm việc: 10kg/cm2 – 16kg/cm2
• Môi trường làm việc: Nước, hơi, dầu, gas, hóa chất
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,…
• Bảo hành: 12 tháng

3. Cấu tạo ứng dụng van bi ba mảnh 3PC

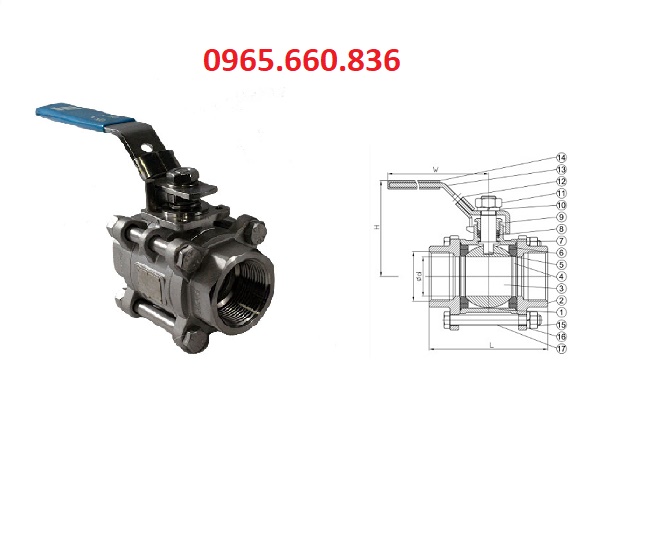

3.1. Cấu tạo van bi 3 mảnh 3PC

• Thân van: Thân van được cấu tạo từ chất liệu inox, thép, thân van là bộ phận được kết nối từ 3 mảnh ghép lại với nhau, hai đầu của van được cố định bằng bulong. Thân van được kết nối với van theo dạng nối hàn, lắp ren, nối bích.
• Trục van: là bộ phận được kết nối với bộ chuyển động và quả bi, được làm từ chất liệu thép không rỉ, inox
• Đầu điều khiển: Được sử dụng theo nhiều kiểu khác nhau như tay gạt, bộ điều khiển điện, bộ điều khiển khí nén, là bộ phận vận hành van bi.
• Quả bi: Bên trong có một lỗ rỗng, đường kính của lỗ bằng đường kính của van giúp cho các dòng lưu chất đi qua và ngăn lại được làm từ chất liệu kim loại không rỉ, inox.
• Giăng làm kín: Làm từ chất liệu cao su FTFE, EPDM

3.2. Ứng dụng

• Van bi ba mảnh 3PC  ứng dụng trong hệ thống nước sạch, nước thải, axit có độ ăn mòn thấp
• Van bi ba mảnh 3PC  ứng dụng trong các đường ống xăng, dầu trong nhà máy
• Van bi ba mảnh 3PC  ứng dụng được trong các hệt thống sản xuất thực phẩm và hệ thống cấp thoát nước.
• Van bi ba mảnh 3PC  do có nhiều kích cỡ, các loại từ DN25 trở lên thường có dạng mặt bích được ứng dụng trong các hệ thống có kích cỡ lớn.

4. Các loại van bi ba mảnh 3PC được công ty chúng tôi cung cấp

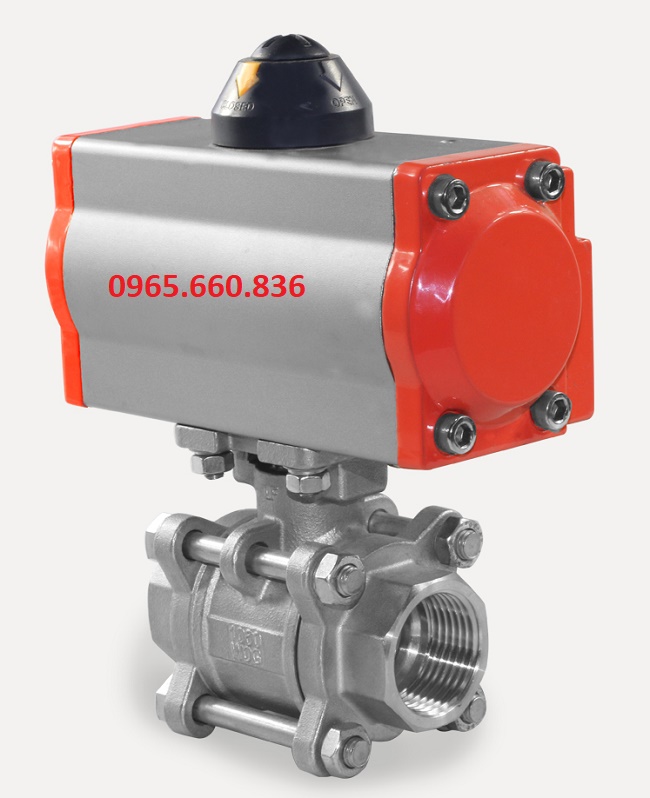

4.1.Van bi ba mảnh điều khiển khí nén

Thông số kỹ thuật

• Kích cỡ: DN15 – DN200
• Chất kiệu: Thép, gang, đồng, inox
• Kiểu lắp: Lắp ren, lắp bích
• Bộ chuyền động: Khí nén
• Áp lực làm việc: Tối đa 25bar
• Nhiệt độ làm việc: Max 300 độ C
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật bản, Trung Quốc
• Bảo hành: 12 tháng

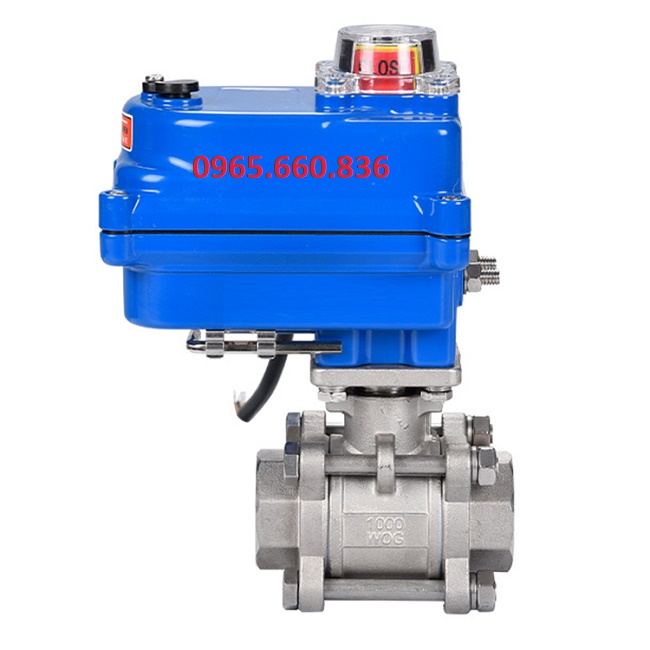

4.2. Van bi ba mảnh điều khiển điện

Thông số kỹ thuật

• Kích thước: 1/2" - 8
• Vật liệu: Inox SUS304, SUS316, gang, thép
• Kiểu lắp: Lắp ren, lắp bích
• Bộ điều khiển: Điều khiển điện
• Áp lực: 10bar- 16bar
• Nhiệt độ: -10 độ C – 300 độ C
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu âu,…
• Bảo hành: 12 tháng

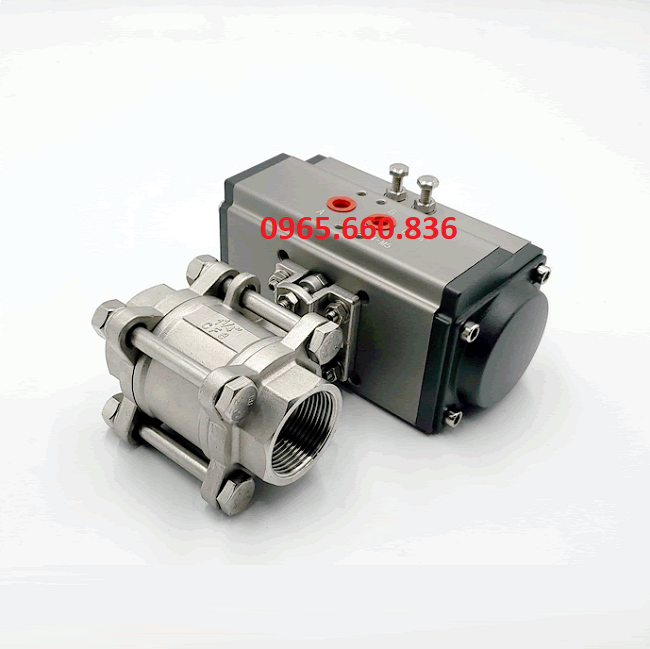

4.3. Van bi ba mảnh lắp ren

Thông số kỹ thuật

• Chât liệu: Thép, gang, đồng, inox
• Kích cỡ: 15A – 100A
• Kiểu lắp: Ren
• Dạng van: 3 mảnh
• Bộ chuyển động: Tay gạt, bộ điện, bộ khí nén
• Nhiệt độ làm việc: Tối đa 300 độ C
• Áp lực làm việc: 10kg/cm2 – 16kg/cm2
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Châu Âu
• Bảo hành: 12 tháng

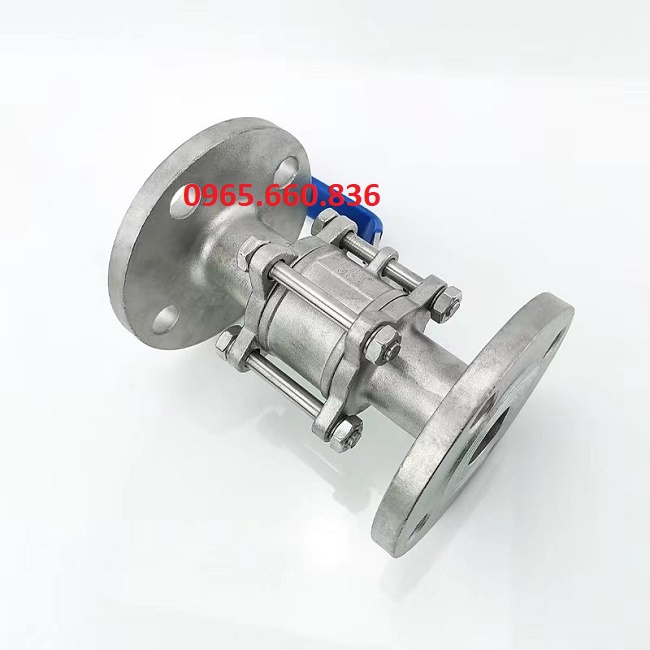

4.4.Van bi ba mảnh nối bích

Thông số kỹ thuật

• Side: DN25 – DN200
• Vật liệu: Inox 304, inox316, thép, gang
• Kiểu van: 3PC
• Kiểu lắp: lắp bích
• Bộ điều khiển: Tay gạt
• Áp lực: 10bar, 16bar, 25bar
• Nhiệt độ: -10 độ C – 200 độ C
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

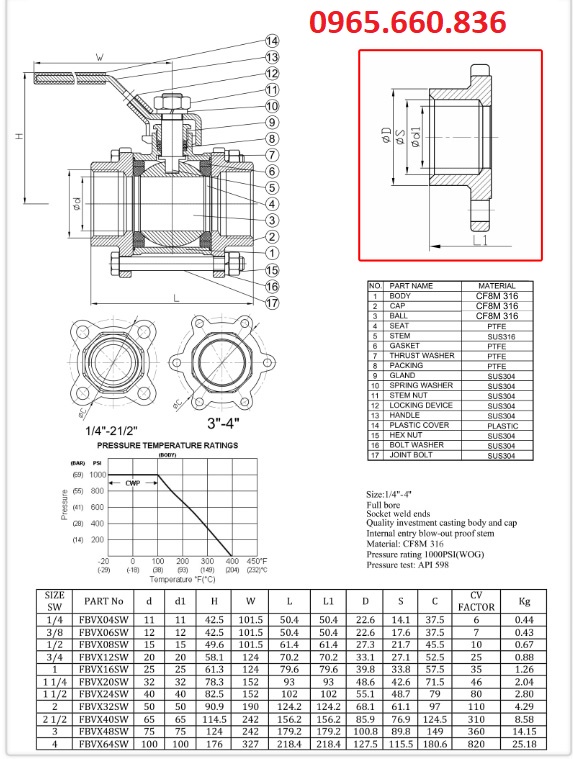

5. Catalogue van bi ba mảnh 3PC

6. Báo giá van bi ba mảnh 3PC

Van bi 3 mảnh đang là loại van được sử dụng phổ biến trên thị trường hiện nay với giá thành phụ thuộc vào kích cỡ của van. Để biết thêm thông tin về giá của van liên hệ ngay với chúng tôi theo hotline 0965.660.836 để được hỗ trợ tư vấn về giá thành kích cỡ van phù hợp nhu cầu của người sử dụng.

Xem thêm: Van bi 3 ngã vi sinh inox clamp
