Van bi tay gạt

1. Van bi tay gạt là gì?

Van bi tay gạt là loại van dùng để điều tiết lưu lượng của dòng chảy đi qua đường ống, được cấu tạo từ các bộ phận chính thân van , tay gạt, quả bi, bộ chuyển động tay gạt, và các bộ khác gioăng,…

Van bi tay gạt làm từ chất liệu nhựa, đồng, inox,… Chịu được áp lực cao hơn so vớ các van bi chuyển động cơ thông thường.

Van bi tay gạt có các kiểu kết nối như lắp ren, lắp bích, ứng dụng trong nhiều môi trường khác nhau như nước, hơi nóng, khí ga, xăng dầu,…

2. Thông số kỹ thuật van bi tay gạt

• Kích thước van: DN15 – DN50
• Vật liệu chế tạo: inox 304, inox316, gang, thép, nhựa, đồng,…
• Bi van: inox, nhựa, thép,…
• Bộ điều khiển: Tay gạt
• Gioăng: Cao su EPDM, teflon
• Kiểu lắp: lắp ren, lắp bích, nối hàn,…
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp xuất làm việc: 10bar - 25bar – 63bar
• Môi trường sử dụng: Nước, hơi, khí nén, khí ga, …
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Châu Âu
• Bảo hành: 12 tháng

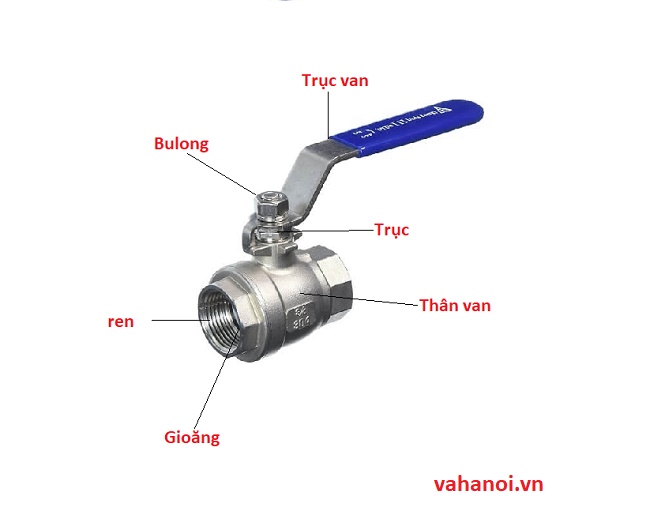

3. Cấu tạo van bi tay gạt

• Thân van bi được kết nối hai đầu đường ống lại với nhau giúp cho các dòng chất chảy qua hệ thống , chịu áp lực lớn, phần thân còn ngăn cho các dòng chảy không chảy qua van
• Thân van bi có cấu tạo rất đơn giản được làm từ chất liệu inox304, inox316, thép, gang, nhựa, đồng,… Thân van bi gồm các linh kiện chính như thân van, quả bi, gioăng trục và một số bộ phận nhỏ như bulong,… Được kết nối với đường ống bằng nhiều kiểu khác nhau như lắp ren, lăp bích, nối hàn
• Thân van bi ngoài kiểu sử dụng bằng tay gạt còn sử dụng bộ điều khiển điện, bộ điều khiển khí nén
• Nguyên lí hoạt động van bi tay gạt
• Van bi tay gạt có nguyên lí hoạt động khá đơn giản ta chỉ cần gạt sang trái hoặc sang phải theo một góc 90 độ khi đó quả bi quay theo hướng của tay gạt khi đó van mở, khi đóng van bi ta cần gạt về vị trí ban đầu van đóng. Lưu lượng của dòng chảy to nhỏ phụ thuộc vào góc gạt của người sử dụng.

4. Phân loại van bi tay gạt

4.1 Van bi tay gạt lắp ren

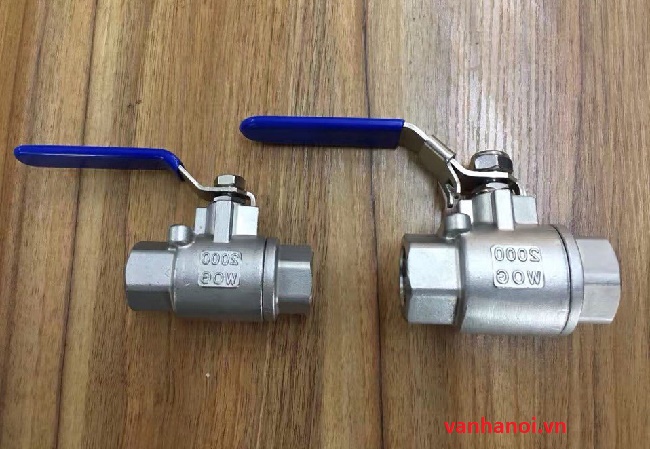

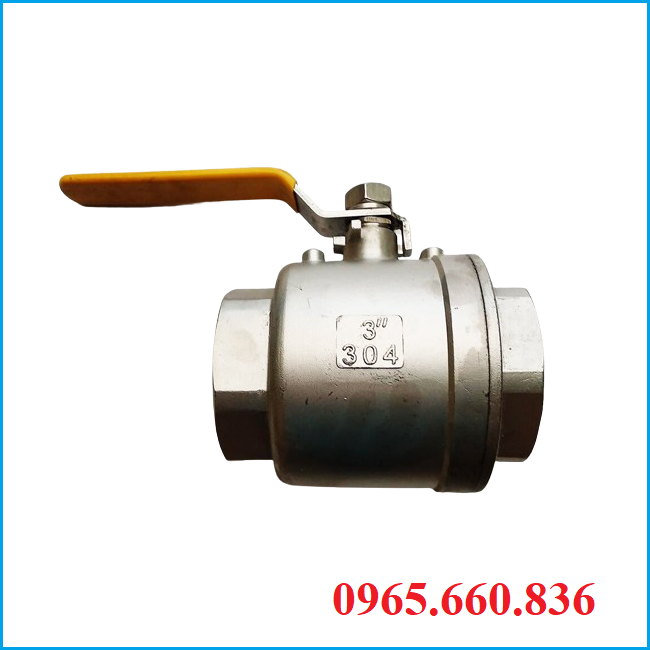

Van bi tay gạt lắp ren có kích thước nhỏ lắp cho các hệ thống đường ống có kích thước bé dùng nhiều trong các hệ thống đường ống nước sạch, nước thải, khí ga,…

Thông số kỹ thuật

• Kích cỡ van: DN15 – DN100
• Nguyên liệu van: inox 304, inox316, thép không rỉ, gang,..
• Bộ điều khiển: Tay gạt
• Kiểu kết nối: nối ren
• Áp xuất làm việc: 15bar, 40bar, 50bar, 65bar
• Nhiệt độ làm việc: 0 độ C – 200 độ C
• Sử dụng: nước, khí, hơi, xăng,…
• Xuất xứ: Trung Quốc, Đài loan, Hàn Quốc,…
• Bảo hành: 12 Tháng

4.2 Van bi tay gạt mặt bích

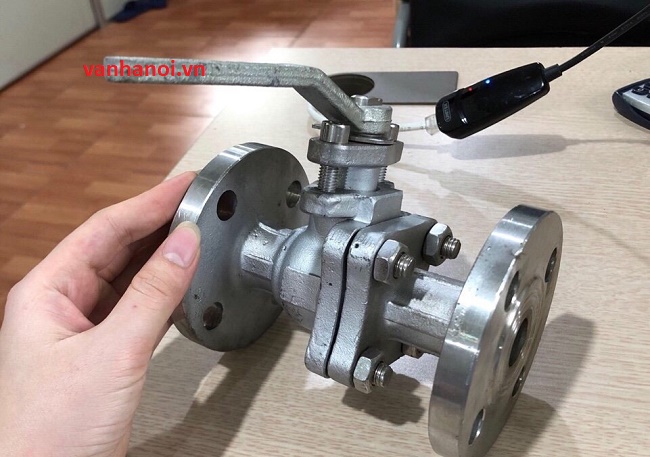

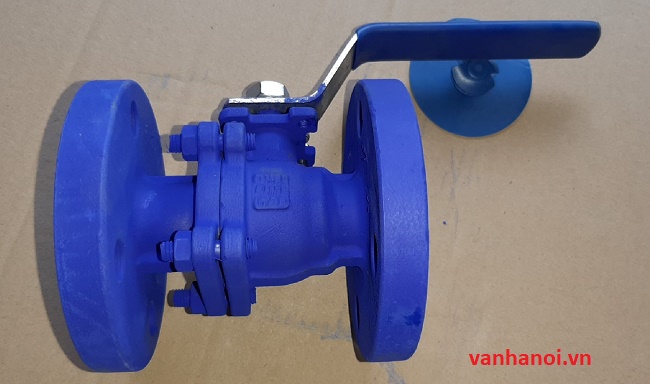

Là kiểu van bi có kích thước lớn dùng cho các hệ thống đường lớn theo kích cỡ của van được kết nối theo dạng mặt bích

Thông số kỹ thuật

• Kích thước van: 15A – 250A
• Nguyên liệu van: inox SUS304, inox SUS316, gang, thép
• Bộ chuyển động: Tay gạt
• Kiểu lắp: lắp bích
• Nhiệt độ làm việc: - 10 độ C – 350 độ C
• Áp lực làm việc: 10bar - 20bar - 25bar - 40 bar
• Môi trường sử dụng: Nước sạch, nước thải, khí, hơi, dung dịch xăng dầu,…
• Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc, Đài Loan, Châu Âu,…
• Bảo hành: 12 tháng

5. Ứng dụng van bi tay gạt

Van bi tay gạt sử dụng phổ biến trên thị trường hiện nay với kiểu thiết kế đơn giản dễ dàng lắp đặt, thay thế, bảo trì được lắp đặt trong nhiều hệ thống đường ống dưới đây.

 Ứng dụng: trong các hệ thống đường ống sử lí nước sạch, nước thải, nước khu, công nghiệp tại các nhà máy sản xuất, hệ thống cấp nước, khu dân sinh, khu tập thể, trường học,…

Ứng dụng: Nhiều trong các lĩnh vực các nhà máy chế biến thực phẩm, sản xuất nước nước ngọt, nước giải khát,…

Ứng dụng: hệ thống tưới tiêu, khu trang trại, khu nông nghiệp,…

Xem thêm: Van bi nhựa, van bi gang
