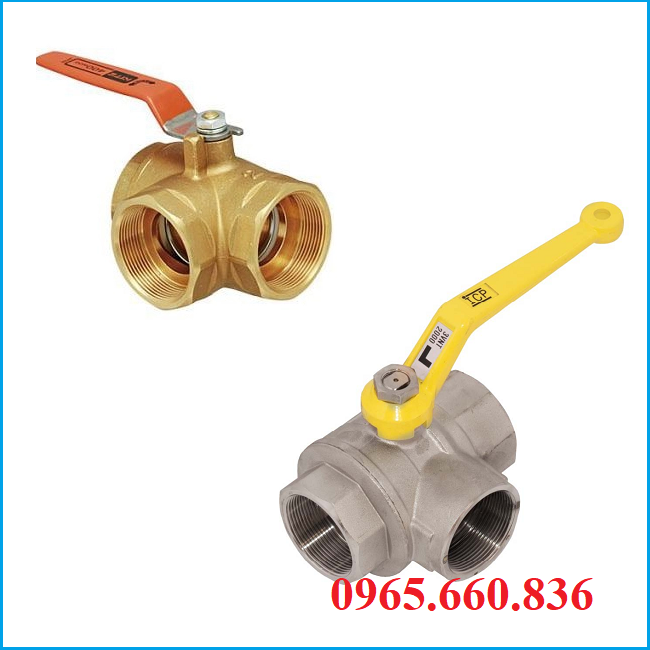

Van bi 3 ngã

1. Van bi 3 ngã là gì?

Van bi 3 ngã là kiểu van có hình chữ T được chia làm 3 cửa 3 ngã, dùng để đóng, mở điều tiết dòng chảy đi các hướng khác nhau. Van bi 3 ngã được làm từ chất liệu nhựa, thép, gang, inox dùng để lắp đặt cho các hệ thống đường ống khác nhau theo kiểu lắp ren, lắp bích.

Van bi 3 ngã có đa dạng về kích cỡ từ DN15, DN20, DN25, DN32, DN40, DN50, DN64, DN80, DN90, DN100, DN115, DN125, DN150, DN200. Van bi 3 ngã  bên trong thân có quả bi giỗng theo dạng chữ T hoặc L, được điều khiển bằng bộ chuyển động tay gạt, bộ điện, bộ điều khiển khí nén. Được nhập khẩu chính hãng bảo hành 12 tháng.

2. Thông số kỹ thuật van bi 3 ngã

• Kích thước van: 15A – 200A
• Chất liệu van: inox SUS201, SUS304, SUS316, nhựa, gang, thép, đồng
• Chất liệu gioăng: cao su, EPDM, teflon, PTFE, thép,…
• Kiểu lắp: Mặt bích, nối ren
• Dạng van: 3 cửa, 3 ngã
• Dạng quả bi: T và L
• Bộ điều khiển: tay gạt
• Tiêu chuẩn bích: DIN, ANSI, BS, JIS
• Đầu điện: 24V, 110V, 220V
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: - 10 độ C – 300 độ C
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu Âu
• Bảo hành: 12 tháng

3. Cấu tạo nguyên lý hoạt động van bi 3 ngã

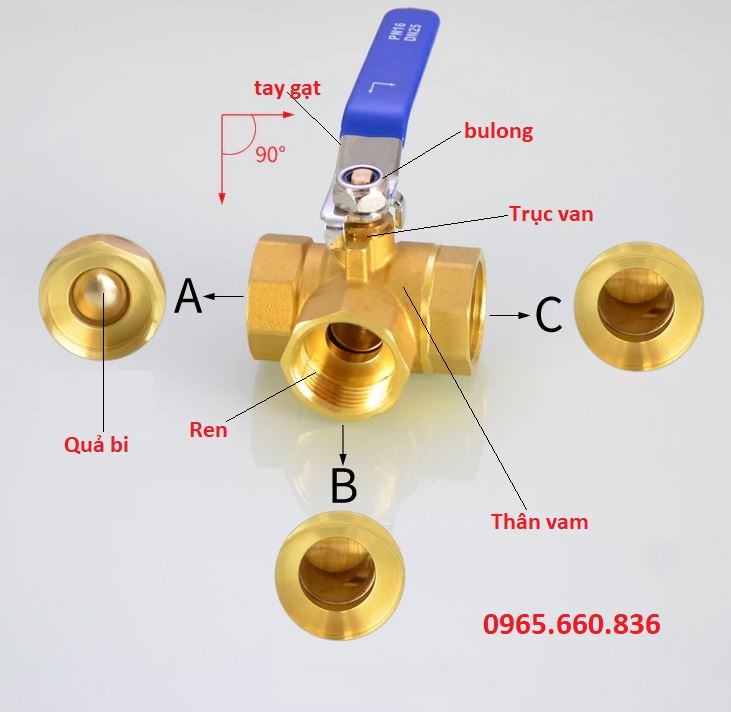

3.1. Cấu tạo van bi 3 ngã gồm các bộ phận thân van, trục van, quả bi, gioăng làm kín, bộ điều khiển ở dưới đây.

• Thân van: Được cấu tạo từ chất liệu inox, thép, gang, đồng, nhựa, phần thân có dạng 3 cửa 3 ngã, dùng để lắp đặt vào đường ống theo kiểu lắp ren, mặt bích và là bộ phận quan trọng của van dùng để bao bọc các bộ phận khác bên trong.
• Trục van: Là bộ phận được kết nối với bộ chuyển động và quả bi, giúp quả bi quay cho các dòng lưu chất chảy qua. Trục van được làm từ chất liệu inox, thép không rỉ độ cứng cao.
• Bi van: Được làm từ vật liệu thép không rỉ, có dạng chữ L hoặc T dùng để điều tiết dòng chảy theo hướng mà người sử dụng mong muốn.
• Gioăng làm kín: Là bộ phận được cấu tạo từ chất liệu cao su EPDM, teflon, PTFE. Gioăng được gắn trong thân van giúp dòng chảy ổn định tránh bị rò rỉ các chất ra bên ngoài.
• Bộ chuyển động: Tay gạt được sử dụng phổ biến trên thị trường hiện nay ngoài ra trong nhiều nhà máy, khu công nghiệp thường dùng bộ điều khiển điện, bộ điều khiển khí nén.

3.2. Nguyên lý hoạt động van bi 3 ngã

Van bi 3 ngã có nguyên lí hoạt động phụ thuộc vào quả bi được khoét rỗng bên trong van. Người vận hành quay tay gạt theo một hướng bất kì nào đó theo góc quay của van bi khi đó cho phép dòng chảy lưu thông theo hướng của người vận hành, khi đóng chỉ cần quay về vị trí ban đầu của van.

4. Các loại van bi 3 ngã công ty chúng tôi đang cung cấp

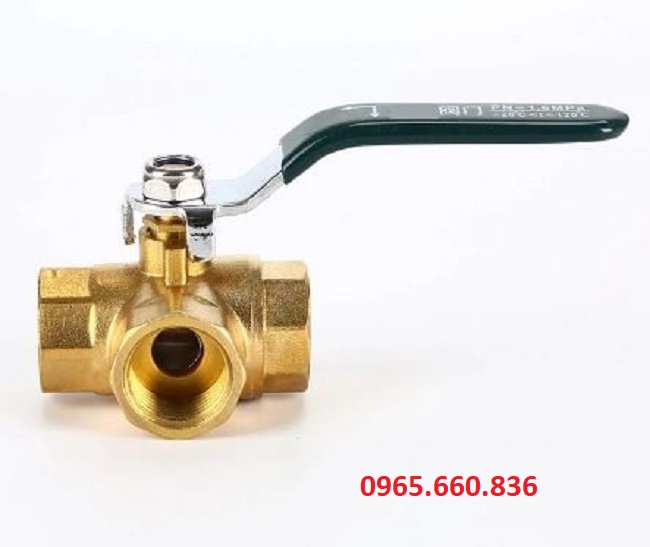

4.1. Van bi đồng 3 ngã

Thông số kỹ thuật van bi đồng 3 ngã

• Kích cỡ van: 15A – 100A
• Chất liệu van: Đồng đúc, đồng thau, đồng vàng
• Gioăng làm kín: PTFE, EPDM
• Kiểu lắp: nối ren
• Kiểu van: 3 cửa, 3 ngã
• Bộ điều khiển: Bộ điện, bộ khí nén, tay gạt
• Áp lực làm việc: 10kg/cm2 – 25kg/cm2
• Nhiệt độ làm việc: - 10 độ C – 120 độ C
• Môi trường làm việc: Nước, khí hơi, dung dịch, lọc nước
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu âu,…
• Bảo hành: 12 tháng

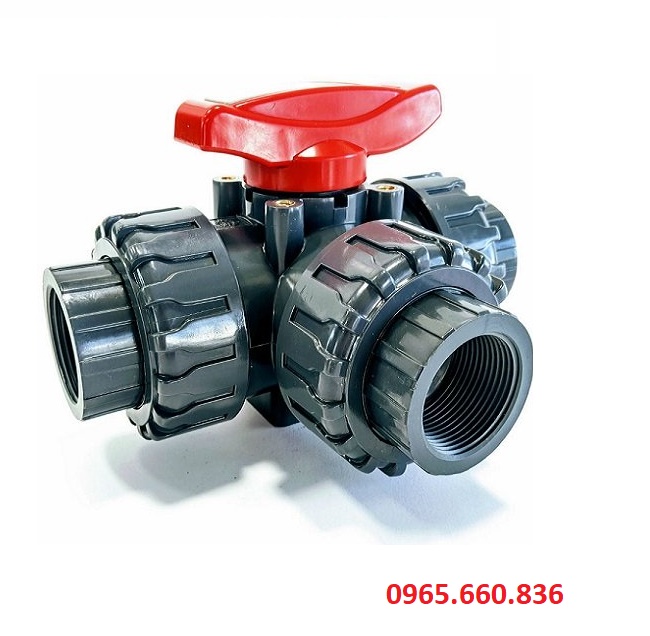

4.2. Van bi nhựa 3 ngã

Thông số kỹ thuật van bi nhựa 3 ngã

• Kích thước van: DN15 - DN100
• Nguyên liệu van: Nhựa PVC, UPVC,…
• Giăng làm kín: EPDM
• Kiểu lắp: Rán keo, nối ren, rac co
• Dạng van: 3 ngã, 3 cửa
• Bộ chuyển động: Tay gạt, tay vặn
• Áp lực làm việc: PN10 - PN16
• Nhiệt độ làm việc: - 10 – 90 độ C
• Xuất xứ: Nhật Bản, Đài loan, Trung Quốc, Châu âu
• Bảo hành: 12 tháng

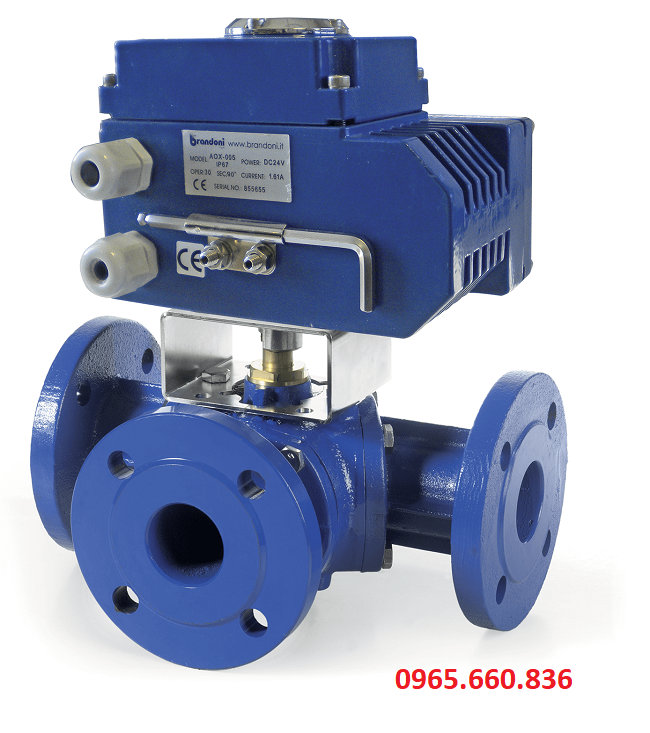

4.3. Van bi gang 3 ngã

Thông số kỹ thuật van bi gang 3 ngã

• Kích cỡ van: 50A - 200A
• Chất liệu van: Gang cầu, gang dẻo
• Giăng làm kín: EPDM, FTFE
• Kiểu lắp: Mặt bích
• Kiểu van: 3 ngã
• Bộ chuyển động: Tay gạt, bộ điện, bộ khí nén
• Nhiệt độ làm việc: 0 độ C - 180 độ C
• Áp lực làm việc: 16 bar - 25bar
• Xuất xứ: Hàn Quốc, Đài loan, Trung Quốc, Nhật Bản, Châu Âu,…
• Bảo hành: 12 tháng

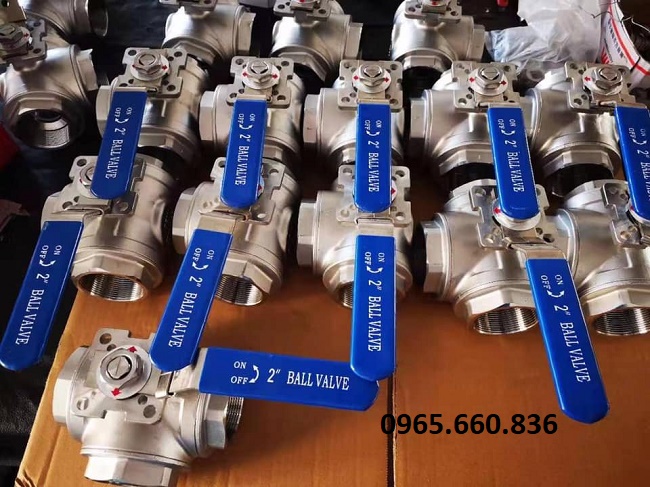

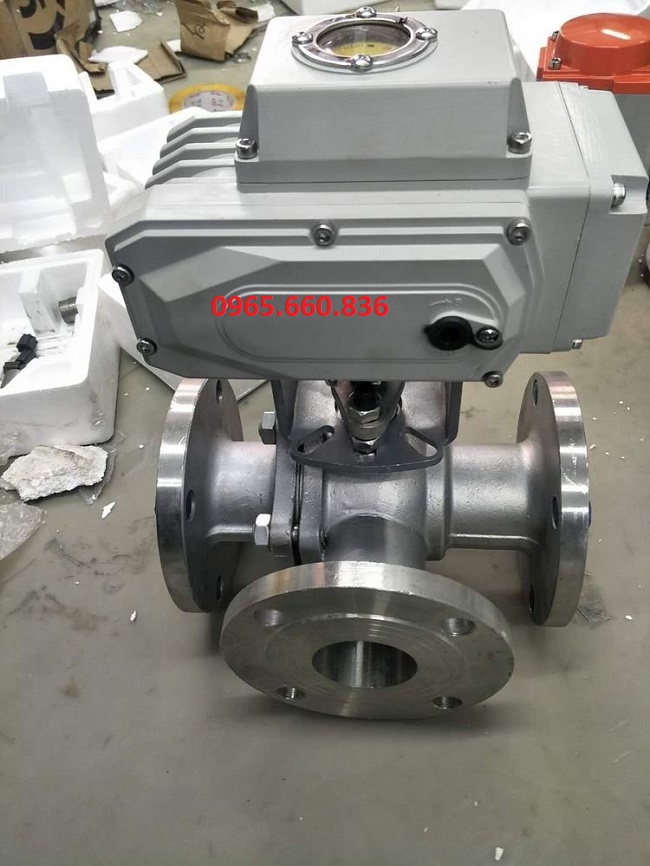

4.4. Van bi inox 3 ngã

Thông số kỹ thuật van bi inox 3 ngã

• Kích cỡ van: DN15 - DN200
• Chất liệu van: inox 201, 304, 316
• Gioăng làm kín: FTFE, EPDM
• Dạng van: 3 ngã
• Kiểu lắp: Lắp ren
• Bộ chuyển động: Tay gạt hoặc điều khiển
• Nhiệt độ làm việc: Max 200 độ C
• Áp lực làm việc: PN16 - PN25
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

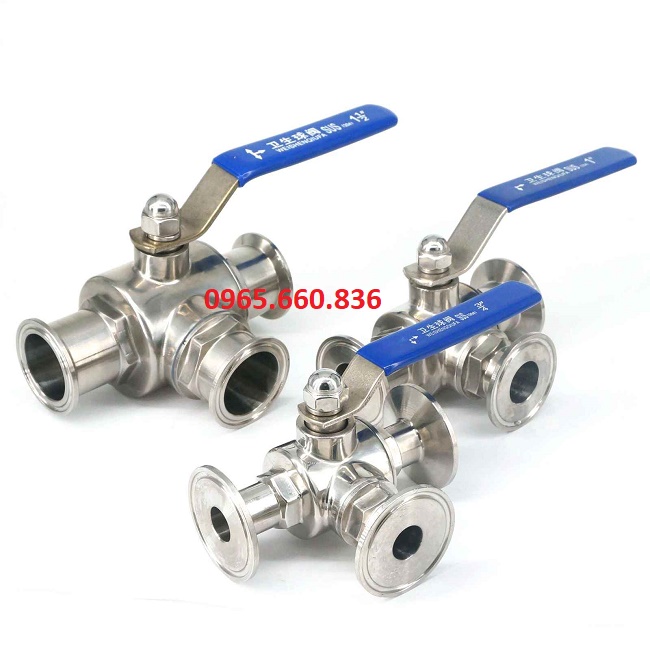

4.5. Van bi vi sinh 3 ngã

Thông số kỹ thuật van bi vi sinh 3 ngã

• Kích thước van: DN15 - DN200
• Nguyên liệu van: Inox vi sinh, inox304, inox 316
• Gioăng làm kín: Thép, inox, EPDM, FTFE
• Dạng van: 3 ngã
• Kiểu lắp: Clamp
• Bộ điều khiển: Bộ điện, bộ khí nén, tay gạt
• Áp lực làm việc: PN10 - PN16
• Nhiệt độ làm việc: max 180 độ C
• Xuất xứ: Trung Quốc, Đài loan, Hàn Quốc, Châu âu
• Bảo hành: 12 tháng

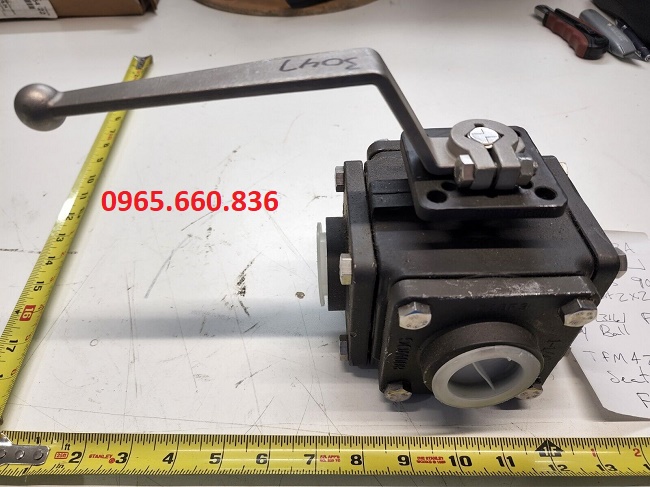

4.6. Van bi thép 3 ngã

Thông số kỹ thuật van bi thép 3 ngã

• Kích thước van: 50A - 200A
• Chất liệu van: Thép không rỉ, WCB
• Gioăng làm kín: EPDM, FTFE
• Kiểu lắp: Mặt bích
• Dạng van: 3 ngã
• Bộ điều khiển: Tay gạt, bộ điều khiển điện, bộ điều khiển khí nén
• Áp lực làm việc: PN16, PN25, PN40
• Nhiệt độ làm việc: -10 – 300 độ C
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Châu âu,…
• Bảo hành: 12 tháng

5. Ứng dụng van bi 3 ngã

Van bi 3 ngã có khả năng hoạt động tốt trong nhiều môi trường khác nhau vì thế được ứng dụng nhiều trong các lĩnh vực dưới đây.

- Ứng dụng trong các nhà máy chế biến thực phẩm, nước ngọt, rượu, bia

- Ứng dụng trong các đường ống nước sạch, nước thải, khu dân cư

- Ứng dụng trong các hệ thống khí hơi, khí nóng, khí ga, dung dịch, hóa chất,…

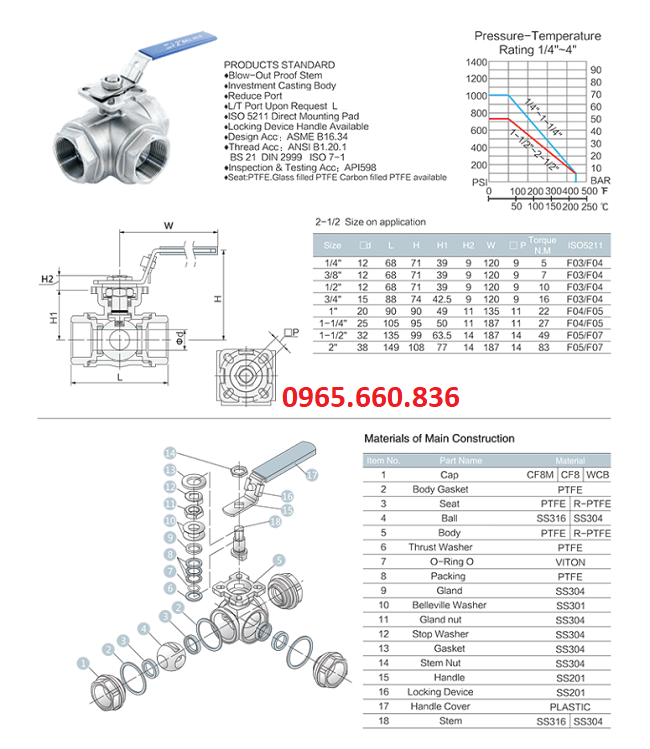

6. Catalogue van bi 3 ngã

Catalogue van bi 3 ngã là một dạng tài liệu, file cung cấp đầy đủ các thông tin thông số, hình ảnh, kích thước của van. Mời các bạn tham khảo catalogue van bi 3 ngã dưới đây.

7. Ưu điểm nhược điểm van bi 3 ngã

7.1. Ưu điểm van bi 3 ngã

• Ưu điểm dễ dàng lắp đặt vào đường ống bảo trì, bảo dưỡng van.
• Ưu điểm Có nhiều kích cỡ khác nhau phù hợp cho nhiều hệ thống đường ống.
• Ưu điểm luôn ổn định dòng chảy khi chảy qua van.
• Ưu điểm nhập khẩu các nước khác nhau, độ bền cao, bảo hành 12 tháng.

7.2. Nhược điểm`

• Có giá thành cao hơn van bi hai ngã
• Không dùng cho các lưu chất chưa qua sử lý như sỏi đá, cặn bẩn,…

8. Hỗ trợ tư vấn, báo giá van bi 3 ngã

Bên Cộng Ty TNHH Thuận Phát chúng tôi đang cung cấp các kích cỡ, mẫu mã khác nhau với đầy đủ các chủng loại, được nhập khẩu chính hãng với đầy đủ giấy tờ COCQ, bảo hành 12 tháng.

Liên hệ ngay zalo 0965.660.836 để được hỗ trợ tư vấn, chốt đơn van bi 3 ngã
