Van bi gang

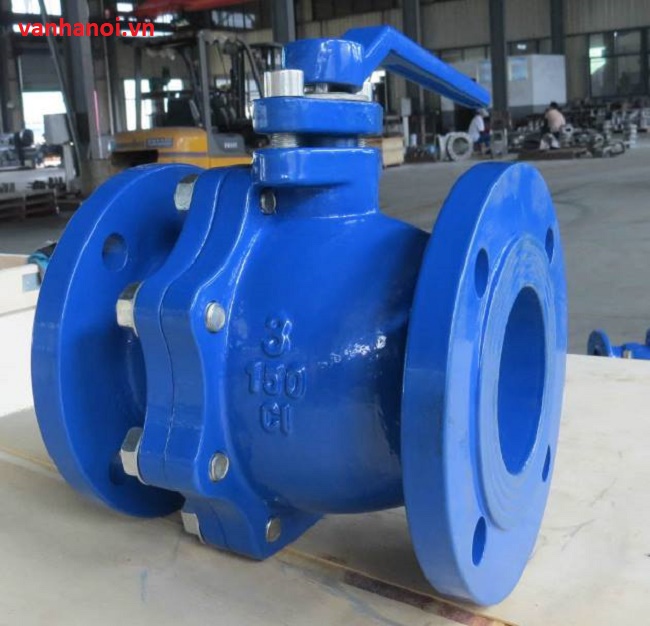

1. Van bi gang là gì?

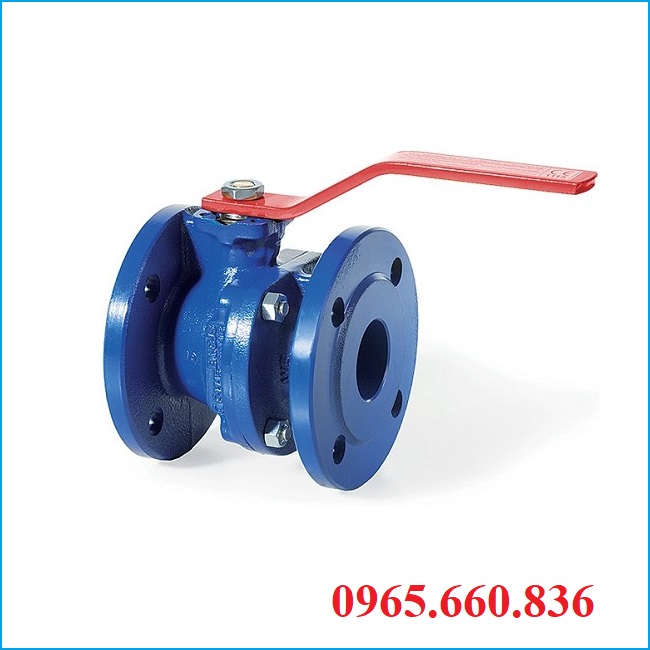

 Van bi gang có tên tiếng anh là Cast iron ball valve là một loại gang được đúc hoàn toàn từ chất liệu gang cầu, gang dẻo được sử dụng cho các lưu chất khí nén, hơi nóng, cấp thoát nước, dung dịch,…đi qua van hoặc ngăn chúng lại chúng lại. Van bi gang có rất nhiều kiểu và kích cỡ khác nhau từ 15A – 200A thân van hầu hết được phủ một lớp sơn xanh hoặc sơn đen phù hợp với nhiều hệ thống khu công nghiệp, khu trung cư, khu dân cư và trong nhiều lĩnh vực khác nhau.

2. Cấu  tạo và nguyên lí hoạt động van bi gang

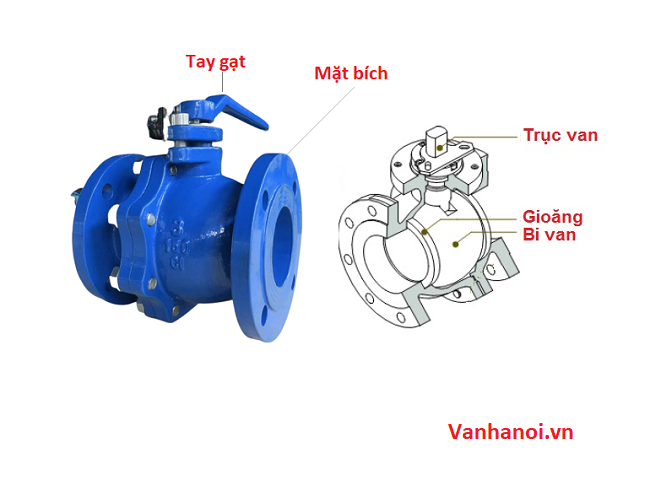

2.1 Cấu tạo van bi gang

   Van bi gang được cấu tạo khá đơn giản gồm các bộ phận chính dưới đây:

• Thân van bi gang: là bộ phận có hai mảnh được ghép với nhau bằng bulong. Thân van bi được làm từ chất liệu gang cầu hoặc gang dẻo, thân van có hai dạng kết nối với đường ống như mặt bích, ren và được dùng để bảo vệ các bộ phận bên trong của van
• Bi van: có dạng hình tròn được đục một lổ rỗng xuyên qua bi để cho dòng chảy xuyên qua van, kích thước lổ của bi được đục bằng với lổ của đường ống giúp các lưu chất dễ dàng đi qua. Bi van thường được làm từ chất liệu inox, thép không rỉ
• Giăng làm kín: là bộ phận bên trong thân van được lót trong hai đầu của quả  bi giúp làm kín chống các chất rò rỉ ra bên ngoài, thường được làm bằng chất liệu cao su PTFE hoặc EPDM
• Trục van bi gang: được làm từ chất liệu thép không rỉ, inox hoặc gang. Là phần được kết nối với quả bi và bộ điều khiển để vận hành van
• Bộ điều khiển: kết nối với trục và quả đi điều kiển cho van hoạt động thường có 3: dạng tay gạt, dạng đầu điện, dạng đầu khí nén

2.2 Nguyên lí hoạt động van bi gang

   Van bi gang có nguyên lí hoạt động khá đơn giản giống như các dạng van bi khác khi để ở trạng thái ban đầu thì van luôn luôn ở trạng thái đóng các dòng lưu chất không đi qua được bởi bị chặn từ quả bi.

   Có 3 kiểu hoạt động của van bi gang khi mở tay gạt, bộ điều khiển điện, bộ điều khiển khí nén làm chuyển động trục gắn với quả bi giúp bi quay lỗ giỗng của bi theo hướng thẳng song song với đường ống, nếu muốn đóng thì chỉ cần gạt tay gạt về vị trí ban đầu của van quả bi sẽ quay về vị trí ban đầu

3. Ứng dụng của van bi gang

   Van bi gang ứng dụng: Được lắp đặt cho các hệ thống khu nông nghiệp, khu công nghiệp, khu dân sinh, lò hơi, hệ thống cấp hơi nóng, lò hơi, nồi hơi, hệ thống cấp lưu chất, nước sạch nước thải. Và các hệ thống khu trung cư, công trình, đường ống cầu đường,…

4. Các loại van bi phổ biến hiện nay

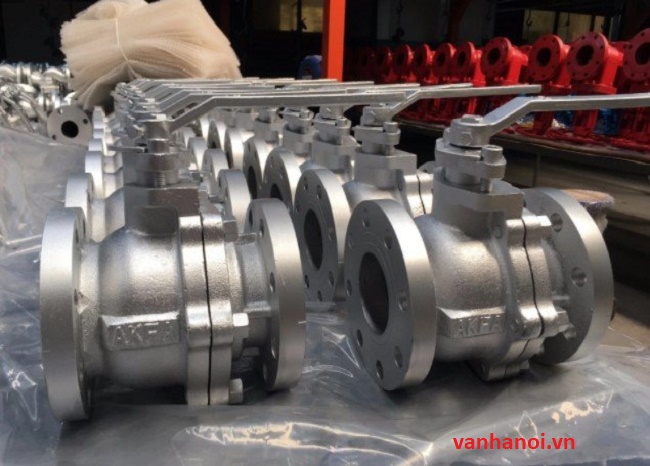

4.1. Van bi gang mặt bích

   Là kiểu van có hai đầu được kết nối với nhau được lắp theo kiểu mặt bích. Van bi gang mặt bích được sử dụng trong các hệ thống đường ống to có kích thước từ DN50 trở lên

Thông số kỹ thuật

• Kích cỡ van: DN15 – DN200
• Chất liệu: gang, inox, nhựa
• Bộ điều khiển: Tay gạt, bộ điều khiển điện, bộ điều khiển khí nén
• Kiểu lắp: Mặt bích
• Nhiệt độ: 0 – 200 độ C
• Áp lực: 10bar, 16bar
• Môi trường làm việc: Nước, hơi nóng, khí nén, lưu chất, nồi hơi,…
• Bảo hành: 12 tháng

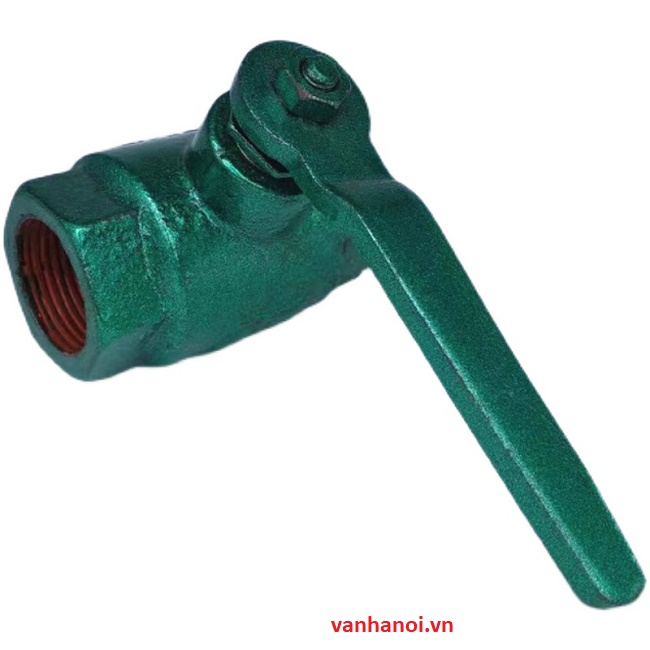

4.2 Van bi gang tay gạt

   Là kiểu van bi được sử dụng bộ chuyển động tay gạt, dễ sử dụng vận hành đơn giản, không cần tác động lực quá nhiều

Thông số kỹ thuật

• Kích cỡ van: 15A – 200A
• Chất liệu: Gang cầu, gang dẻo
• Bộ điều khiển: tay gạt
• Kiểu lắp: lắp ren, lắp bích
• Nhiệt độ: -10 độ C – 250 độ C
• Áp lực: 10bar, 16bar, 25bar
• Môi trường làm viêc: khí nén, hơi nóng, lưu chất, nước sạch, nước thải,…
• Bảo hành: 12 tháng

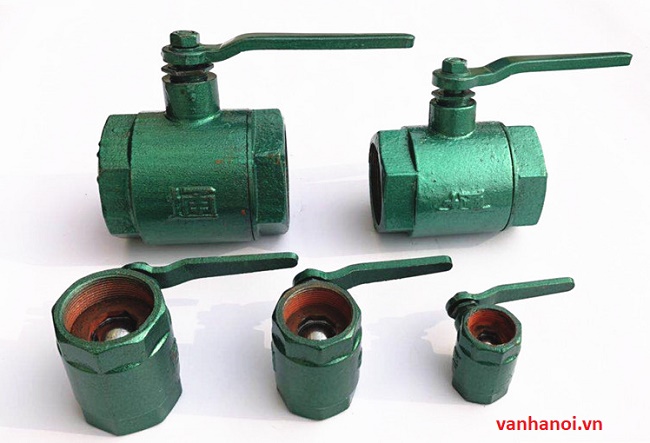

4.3 Van bi gang kết nối ren

   Van bi gang kết nối ren là dạng van bi có kích cở nhỏ thường được sử dụng cho các đường ống bé. Được kết nối với đường ống dạng nối ren tạo ra sự chắc chắn khi lắp đặt đường ống.

Thông số kỹ thuật

• Kích cỡ van: 15A – 100A
• Chấy liệu: Gang cầu, gang đúc, gang dẻo
• Kiểu lắp: lắp ren
• Nhiệt độ: 0 độ C – 150 độ C
• Áp lực: 10bar, 16bar
• Môi trường làm việc: Hơi nóng, lưu chất lỏng, khí nén, nước,…
• Bảo hành: 12 tháng

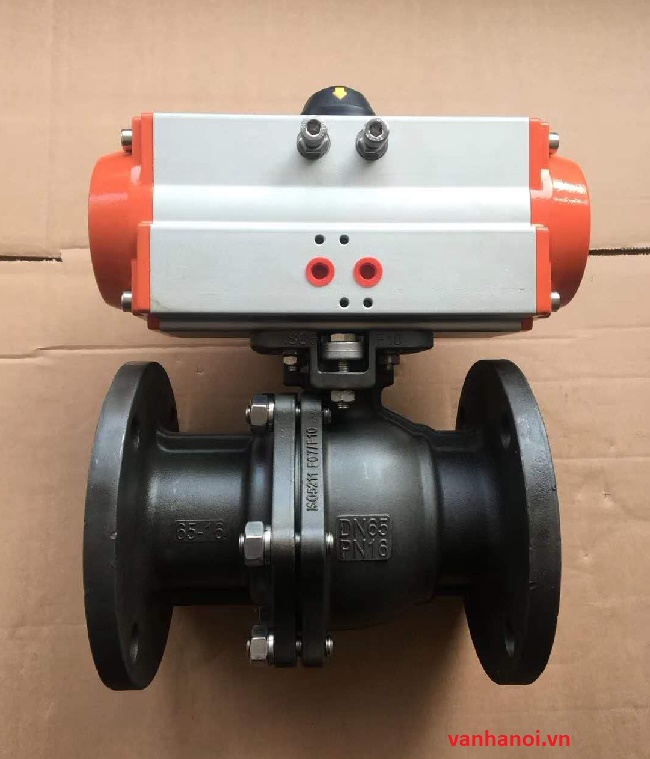

4.4 Van bi gang điều khiển khí nén

   Van bi gang điều khiển khí nén được sử dụng theo phương thức tự động khi đưa khí nén vào các bộ phận bên trong bắt đầu hoạt động làm quay trục và quả bi sẻ bắt đầu quay theo lúc đó van được mở, khi đóng khí van sẻ đóng. Tạo sự ổn định cho các hệ thống đường ống

Thông số kỹ thuật

• Kích cỡ van: 15A – 200A
• Chất liệu: Gang, gang cầu, gang dẻo
• Kiểu lắp: ren, bích
• Nhiệt độ: -5 độ C -250 độ C
• Áp lực: 10bar, 16bar, 25bar
• Môi trường làm việc: Hơi nóng, khí nén, lưu chất lỏng,…
• Bảo hành: 12 tháng

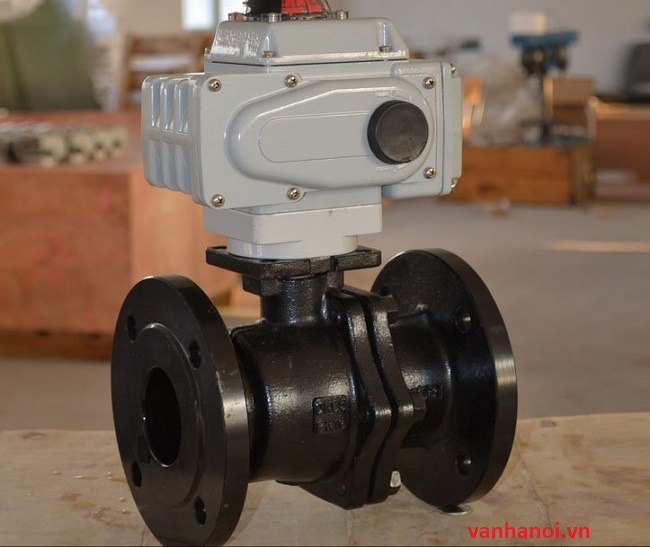

4.5 Van bi gang điều khiển điện

   Van bi điều khiển điện được sử dụng hoàn toàn tự tự động ở 2 trạng thái on,off  để đóng mở van, và được sử dụng ở các dòng điện áp như 24v, 220v, 380v. Van này chỉ sử dụng trong các  hệ thống có dòng chảy thẳng dễ dàng lắp đặt và sử dụng.

Thông số kỹ thuật

• Kích cỡ van: 15A – 200A
• Chất liệu: Gang, gang dẻo
• Kiểu lắp: Bích
• Nhiệt độ: -5 độ C – 250 độ C
• Áp lực: 10bar, 16bar, 25bar
• Môi trường làm việc: Lưu chất lỏng,  hơi nóng, khí nén,…
• Bảo hành: 12 tháng

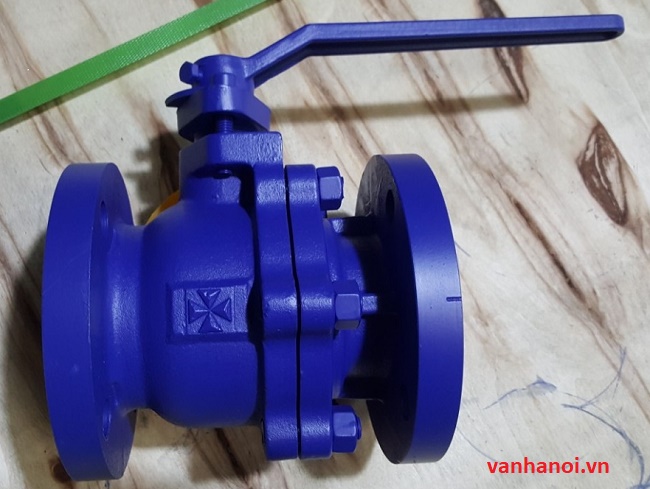

4.6 Van bi gang Hàn Quốc

   Van bi gang Hàn Quốc là van bi được cấu tạo từ gang 100% được sản xuất tại Hàn Quốc, nước có ngành công nghiệp hiện đại và tiên tiến. Van bi đang được cty chúng tôi nhập khẩu chính hãng với số lượng lớn

Thông số kỹ thuật

• Kích cỡ van: 15A – 200A
• Chất liệu: Gang, inox, nhựa, thép, đồng
• Kiểu lắp: Ren, mặt bích
• Nhiệt độ: - 5 độ C – 250 độ C
• Áp lực: 10 – 16 bar
• Môi trường làm việc: Nước, dầu, khí hơi, gas,…
• Bảo hành: 12 tháng

4.7 Van bi Trung Quốc

   Van bi Trung Quốc thường được làm từ chất liệu gang cầu hoặc gang dẻo, được kết nối với đường ống theo kiểu mặt bích. Có giá thành rẻ hơn so với các van được sản xuất ở nước khác.

Thông số kỹ thuật

• Kích cỡ van: 50A – 200A
• Chất liệu: Gang cầu, gang dẻo
• Kiểu lắp: mặt bích
• Nhiệt độ: 0 độ C – 80 độ C
• Áp lực: 10bar – 16bar
• Môi trường làm việc: khí hơi, khí nén, nước,…
• Bảo hành: 12 tháng

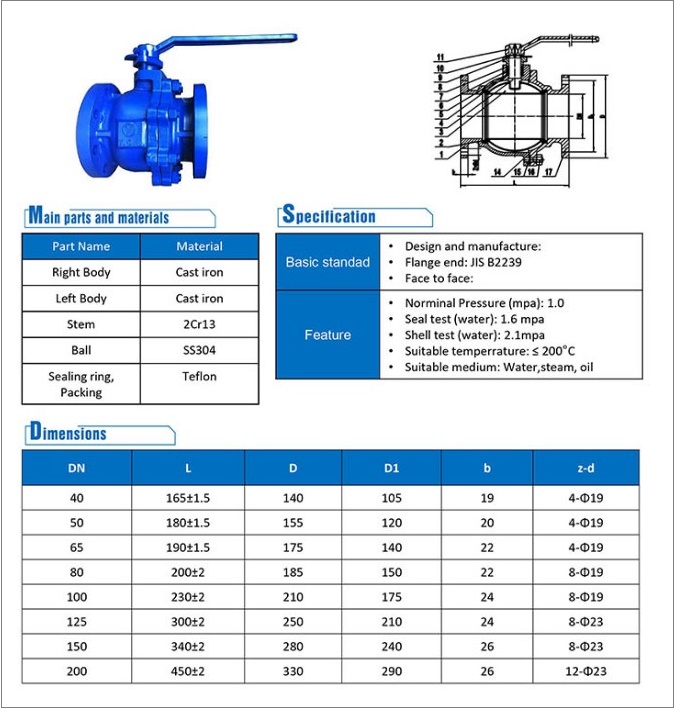

5. Thông số kỹ thuật van bi gang

• Kích thước van: DN15 - DN200
• Chất liệu van: Gang cầu, gang dẻo
• Chất liệu bi: inox304, thép không rỉ
• Chất liệu trục: Thép không rỉ, inox 304, inox 316
• Gioăng làm kín: EPDM, teflon PTFE
• Kiểu lắp: Mặt bích, ren
• Tiêu chuẩn bích: Bs, Jis, Ansi, Din
• Áp lực làm việc: 16bar - 40bar
• Nhiệt độ làm việc: -5 độ C - 250 độ C
• Môi trường làm việc: Nước, hơi nóng, khí nén, dung dịch, hóa chất,...
• Xuất sứ: Trung Quốc, Hàn Quốc, Đài loan, Nhật Bản, Châu âu,...
• Bảo hành: 1 năm

6. Ưu điểm và nhược điểm van bi gang

Ưu điểm van bi gang:

• Van bi gang được làm từ chất liệu gang cầu bèn bỉ, chịu được nhiệt cao áp lực lớn, nhiệt độ cao phù hợp với nhiều hệ thống,…
• Van bi gang khả năng đóng mở nhanh, độ chính xác cao giúp lưu thông dòng chảy qua van vận hành vượt trội
• Van bi gang hoạt động ổn định trong mọi hệ thống chất hơi, khí nén, chất lỏng
• Van bi gang có kiểu thiết kế đơn giản, thích hợp lắp đặt nhiều vị trí
• Van bi gang có giá thành rẻ, chất lượng tốt đa dạng về mẫu mã, xuất xứ. Chi phí lắp đặt và chi phí vận chuyển thấp hơn so với dòng van kim loại khác nên được người dùng ưu chuộng trên thị trường

Nhược điểm van bi gang:

• Van bi gang có khả năng chống ăn mòn vừa phải không phù hợp cho các môi trường có chất ăn mòn cao như axit, muối, bazo, có nhiệt độ quá cao,…
• Van bi gang hạn chế về kích cỡ, những van có kích cỡ quá lớn sẽ rất khó tìm kiếm trên thị trường hiện nay

6. Báo giá van bi gang

 Bên chúng tôi chuyên cung cấp tất cả các loại van bi gang với đủ các mẫu mã, kích cỡ với giá thành lớn nhỏ theo kích cỡ của van có đầy đủ các chứng từ COCQ, được nhập khẩu chính hãng giá thành rẻ bảo hành 12 tháng. Chính vì thế nên công ty TNHH Thuận Phát chúng tôi luôn hấp dẩn nhất trên thị trường van công nghiệp trên cả nước.

Ngoài van bi gang chúng tôi còn cung cấp thêm các loại: Van bi nhựa, van bi đồng, van bi inox

Liên hệ ngay với chúng tôi để được tư vấn, báo giá và chốt đơn van bi gang một cách nhanh nhất nhé.
