Van bướm

1. Van bướm là gì?

Van bướm có tên tiếng anh Burtterfly valve là thiết bị công nghiệp dùng để điều tiết lưu lượng của dòng chảy qua hệ thống. Van bướm có rất nhiều dạng điều khiển khác nhau bộ chuyển động cần sư dụng sức người như tay gạt, tay quay, và dạng chuyển động tự động như  bộ điều khiển điện, bộ điều khiển khí nén.

Van bướm ở phần thân van nhìn ngang giống như cánh bướm là bộ phận chính để gắn vào thân van, thường được cấu tạo từ chất liệu inox, thép, gang, đồng, nhựa, có dãi kích cỡ lớn từ DN25 – DN600, ngoài ra cánh bướm của van có thể quay một góc 90 độ để đóng mở hoàn toàn theo các góc độ khác nhau theo ý muốn của người sử dụng.

Van bướm thường được lắp đặt vào hệ thống theo kiểu lắp như lắp bích, lắp nối các ốc vít với dạng tai, lug, wafer,…Với các loại van bướm đang được chúng tôi cung cấp với một giá thành rẻ chất lượng cao, được nhập khẩu chính hãng từ các nước khác nhau như Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, Thái Lan, Malaysia, G7, Châu Âu,…Với đầy đủ giấy tờ COCQ, bảo hành 12 tháng, đổi trả khi có lỗi.

2. Thông số kỹ thuật van bướm

• Vật liệu van: Inox SUS304, SUS316, thép, gang, nhựa, đồng
• Vật liệu đĩa trục van: Inox304, inox316, gang, nhựa PVC, UPVC
• Kích thước van: DN50 –DN600
• Dạng điều khiển: Tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén
• Kiểu kết nối: Lắp bích, wafer, lug
• Nhiệt độ làm việc: - 10 độ C – 220 độ C
• Áp lực làm việc: 10bar – 40bar
• Môi trường làm việc: Nước sạch, nước thải, nước muối, dung dịch, hóa chất, axit, xăng, dầu,…
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc, Thái Lan, G7, Châu âu,…
• Bảo hành: 12 tháng

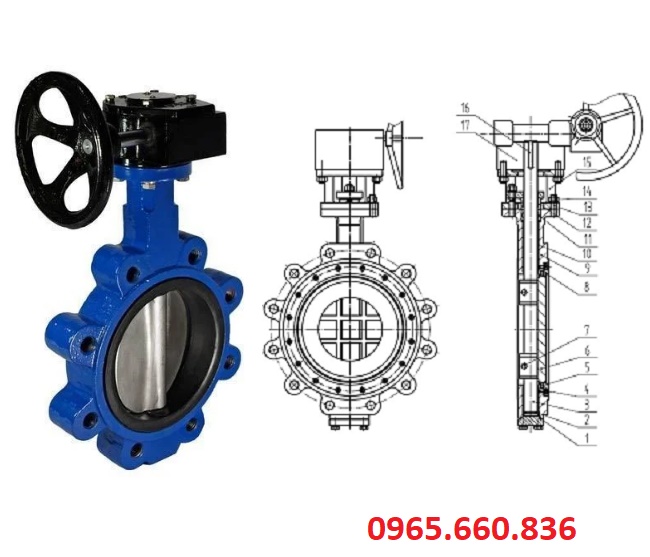

3. Cấu tạo van bướm

Van bướm có cấu tạo khá đơn giản gồm các chi tiết khác nhau được sản xuất riêng biệt và lắp đặt lại thành van hoàn chỉnh bao gồm các bộ phận như thân van, trục van, bộ chuyển động, đĩa van, gioăng làm kín. Xem chi tiết các bộ phận dưới đây.

3.1. Thân van bướm

• Là bộ phận được làm từ chất liệu inox 304, inox 316, gang cầu, gang dẻo, thép, nhựa PVC, UPVC,…
• Là nơi cố định các bộ phận lại với nhau như bộ điều khiển, trục đĩa,…
• Thân van bướm được lắp đặt vào đường ống theo dạng lắp bích, dạng wefer.
• Thân van thường được đúc nguyên khối, có cấu tạo chắc chắn, chịu được áp lực lên tới 16bar.

3.2.Trục van

• Được cấu tạo từ vật liệu thép không rỉ, inox có độ cứng cao, ít bị ăn mòn.
• Là bộ phận kết nối với bộ chuyển động và đĩa van có nhiệm vụ chuyền momen xoắn từ các thiết bị chuyển động, xuống đĩa van để đóng mở van

3.3. Bộ chuyển động

• Bộ chuyển động là bộ phận dùng để đóng mở van, điều tiết lưu lượng của dòng chảy qua van theo các góc khác nhau. Van thường có nhiều bộ điều khiển như bộ chuyền động tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén, mổi loại thường có đặc điểm riêng biệt.
• Bộ chuyển động cơ là kiểu điều khiển sử dụng bằng tay gạt, tay quay sử dụng bằng sức người để đóng mở van bướm. Được cấu tạo đơn giản, dễ dàng sử dụng và lắp đặt cho các hệ thống có kích thước nhỏ.
• Bộ chuyền động tự động được sử dụng tự động động bằng bộ điều khiển điện, bộ điều khiển khí nén giúp cho người sử dụng không phải tốn sức trong lúc vận hành van. Với loại điều khiển điện thường dùng điện áp từ 24v, 220v, 380v, loại điều khiển khí nén áp lực khí phổ biến từ 3bar – 8bar

3.4. Đĩa van

• Là bộ phận được gắn với trục van và bulong.
• Là bộ phận quan trọng của van được tiếp súc trực tiếp với các chất di qua đường ống, có nhiệm vụ cho các dòng chất lưu thông qua van và đóng lại.
• Đĩa van được làm từ chất liệu bền bỉ như inox, thép, gang, đồng, có tính chịu lực, chịu độ ăn mòn cao.

3.5. Gioăng làm kín

Gioăng làm kín van bướm là bộ phận được cấu tạo từ chất liệu cao su, teflon có độ bền cao, ít bị ăn mòn tránh cho các chất rò rỉ ra bên ngoài làm hư hỏng hệ thống.

4. Nguyên lý hoạt động van bướm

Van bướm có nguyên lý hoạt động khá đơn giản theo từng kiểu loại khác nhau, đối với dạng điều khiển bằng tay gạt chỉ cần gạt sang một góc 90 độ van mở, gạt về bị trí ban đầu van đóng. Đối với dạng tay quay vô lăng sử dụng dễ dàng khi quay vô lăng trục quả bi quay theo hướng của vô lăng khi đó van mở.

• Van bướm điều khiển điện khi cấp điện từ 24v – 220v – 380v vào trong bộ điều khiển khi đó van mở, khi ngắt nguồn điện van đóng.
• Van bướm điều khiển khí nén hoạt động bằng khí nén, khi cấp khí nén vào trong bộ điều khiển, khí nén sẻ đi vào làm tác động lên piston, khi đó van mở.

Mời các bạn xem video dưới đay để hiểu rỏ hơn về nguyên lý hoạt động van bướm:

5. Ứng dụng van bướm

Van bướm là một dạng van công nghiệp được ứng dụng trong nhiều các ngành nghề khác, lĩnh vực khác nhau bởi có cấu tạo đơn giản, dễ dàng lắp đặt trong nhiều các hệ thống khác nhau như:

• Ứng dung: Trong hệ thống xử lý nước sạch, nước thải, các đường ống khu dân cư, khu trung cư,…
• Ứng dụng: Trong hệ thống sản xuẩn thực phẩm, nước giải khát, nước ngọt, rượu, bia, nước ép,…
• Ứng dụng: Trong hệ thống hóa chất, dung dịch ăn mòn axit, muối, hệ thống khí gas, xăng, dầu,…
• Ứng dụng: Trong hệ thống cứu hỏa phòng cháy chữa cháy, vì chúng có khả năng tháo lắp nhanh.
• Ứng dụng: Trong hệ thống tự động hóa, nhà máy thủy điện, hệ thống cấp thoát nước, các khu công nghiệp,…

6. Các dạng van bướm sử dụng phổ biến hiện nay

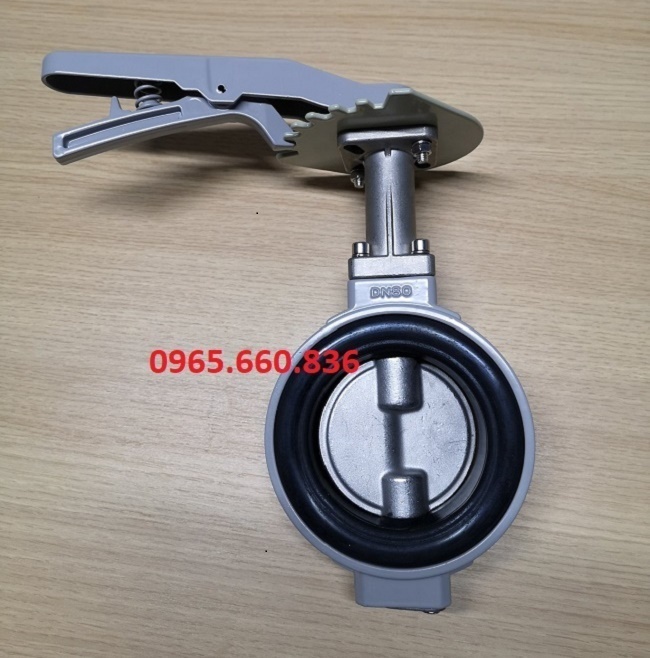

6.1. Van bướm tay gạt

Van bướm tay gạt là dạng van sử dụng bộ chuyền động tay gạt, khả năng dóng mở nhanh, dùng để điều tiết lưu lượng của dòng chảy tùy theo góc độ của người sử dụng.

Van bướm tay gạt là dạng van được làm từ chất liệu inox, thép, gang, nhựa có độ bền tốt, dễ dàng sử dụng và được lắp vào đường ống theo nhiều dạng khác nhau như lắp bích, wafer, lug  phù hợp với nhiều hệ thống đường ống khác nhau.

Thông số kỹ thuật

• Chất liệu van: Thép, gang, đồng, inox, nhựa
• Kích cỡ: DN50 – DN600
• Dạng điều khiển: Tay gạt
• Dạng kết nối: Wafer, lug, lắp bích
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Áp lực làm việc: 10bar – 40bar
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc, Trung Quốc, Châu Âu,…
• Bảo hành: 12 tháng

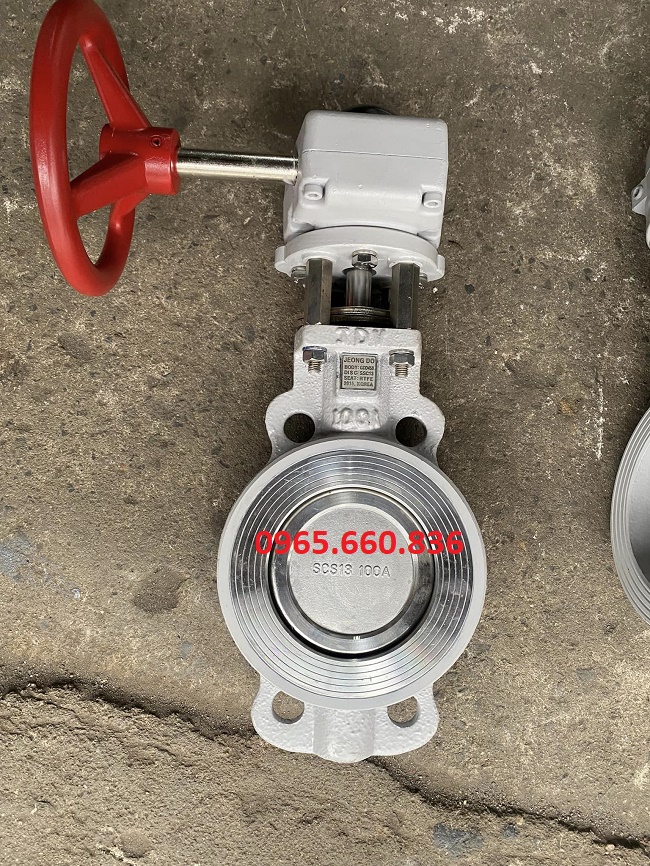

6.2. Van bướm tay quay

Van bướm tay quay là kiểu van bướm sử dụng bộ chuyển động vô lăng với khả năng quay vô lăng một cách nhanh chóng do vậy van được sử dụng để điều tiết lưu lượng của dòng chảy.

Van bướm tay quay thường có cấu tạo đơn giản, thường được làm từ các vật liệu như Inox304, inox316, thép, gang, đồng, nhựa. Van bướm tay quay thường có kích cỡ dao động từ DN50 – DN600 và được lắp đặt cho các hệ thống dòng lưu chất, nước, hơi, khí,…

Thông số kỹ thuật

• Kích cỡ van: 50A – 600A
• Chất liệu: Thép, inox, gang, đồng, nhựa
• Bộ điều khiển: tay quay vô lăng
• Kiểu kết nối: Lăp bích, Wafer, lug
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Nhiệt độ làm việc: -10 độ C – 200 độ C
• Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, Malaysia,…
• Bảo hành: 12 tháng

6.3. Van bướm điều khiển điện

Van bướm điều điều khiển điện là kiểu van bướm được thay thế bộ chuyển động tay gạt, tay quay thành bộ điều khiển tự động bằng điện, cho khả năng đóng mở không cần tốn sức người. Điện áp phù hợp cho dòng van từ 24v – 220v – 380v, được sử dụng theo dạng on,off tuyến tính phù hợp cho nhiều hệ thống .

Thông số kỹ thuật

• Kích thước van: DN50 – DN600
• Chất liệu thân: Inox, thép, đồng, gang, nhựa
• Bộ điều khiển: Điều khiển điện
• Kiểu lắp: Lug, wafer, bích
• Áp lực làm việc: 10bar – 16bar – 25bar – 40bar
• Nhiệt độ làm việc: 0 độc C -  120 độ C
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc,…
• Bảo hành: 12 tháng

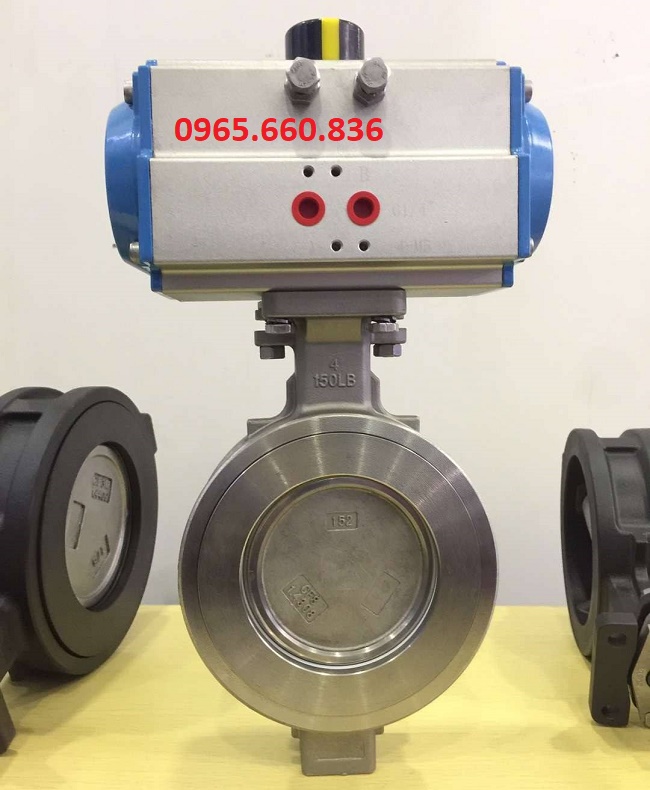

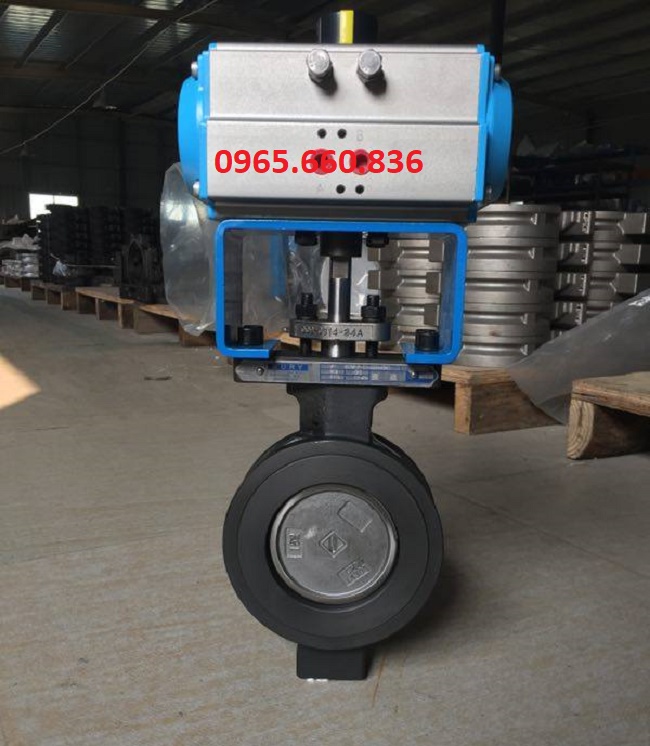

6.4. Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là dạng van sử dụng bộ điều khiển khí nén thực hiện nhiệm vụ đóng mở của van. Van bướm điều khiển khí nén có khả năng đóng mở nhanh và thường có 2 dạng chính là tác động đơn và tác động kép.

Van Bướm điều khiển khí nén được làm từ chất liệu inox, thép, gang, phù hợp lắp đặt cho nhiều hệ thống nước sạch, nước thải, dung dịch, hóa chất, khí, hơi,..

Thông số kỹ thuât

• Chất liệu thân: Thép, gang, đồng
• Kích cỡ van: DN50 – DN600
• Bộ chuyển động: Bộ khí nén
• Kiểu lắp: Lắp bích, wafer, lug
• Nhiệt độ làm việc: 0 độ C – 200 độ C
• Áp lực làm việc: 10bar – 16bar – 25bar – 40bar
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Châu âu,…
• Bảo hành: 12 tháng

6.5. Van bướm chuyền tín hiệu

Van bướm chuyền tín hiệu là dạng van sử dụng bộ tín hiệu điện để khiển soát hoạt động của van. Van bướm chuyền tín hiệu thường sư dụng tay quay để vận hành van một cách dễ dàng, được ứng dụng trong hệ thống PCCC phòng cháy chửa cháy.

Thông số kỹ thuật

• Kích cỡ van: DN50 – DN600
• Chất liệu: Thép, gang, inox, nhựa,…
• Bộ điều khiển: Bộn tín hiệu tay quay
• Kiểu lắp: wafer, lug, lắp bích
• Nhiệt độ làm việc: 0 độ C – 200 độ C
• Áp lực làm việc: 10bar – 16bar – 25bar – 40bar
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Thái Lan, Châu Âu,…
• Bảo hành: 12 tháng

7. Ưu điểm, nhược điểm van bướm

7.1. Ưu điểm van bướm

• Ưu điểm: Đa dạng về kích cỡ từ DN50 – DN600 và các kích cỡ lớn hơn đến DN2000.
• Ưu điểm: Cho khả năng đóng mở nhanh, dễ dàng sử dụng
• Ưu điểm: Được làm từ nhiều chất liệu khác nhau, phù hợp mọi hệ thống người sử dụng cần
• Ưu điểm: Có độ bền tốt, dễ dàng lắp đặt, thay thế các bộ phận của van mà không cần tháo rời ra hết.
• Ưu điểm: Có nhiều dạng điều khiển như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén giúp cho người sử dụng dễ dàng lựu chọn, lắp đặt chon hệ thống đang cần sử dụng.
• Ưu điểm: Xuất xứ rỏ dàng, hàng chất lượng cao, chế độ bảo hành tốt, yên tâm khi sử dụng.

7.2. Nhược điểm van bướm

Van bướm có rất nhiều ưu điểm đã kể trên ngoài ra van củng có một số nhược điểm cần chú ý:

• Nhược điểm: Van không sử dụng cho môi trường có nhiệt độ quá cao lên tới 500 độ C làm hư hỏng van và không thể sửa chữa
• Nhược điểm: Van không thường xuyên khiểm tra, bảo dưỡng sẽ dẩn đến tình trạng giảm tuổi thọ của van, nhanh bị hư hỏng.

8. Phân Loại van bướm theo chất liệu

8.1. Van bướm inox

Van bướm inox là dạng van được làm từ chất liệu inox 201, inox 304, inox 316 có độ bền cao, bên trong phần gioăng được chế tạo từ chất liệu cao su, Teflon, EPDM, FTFE, được sử dụng phổ biến trong các hệ thống đường ống nước, dòng lưu chất, dung dich, hóa chất, ứng dụng trong các nhà máy, khu côn nghiệp, khu nông nghiệp.

• Van bướm Inox 201
• Van bướm inox 304
• Van bướm inox 316

Van bướm thép

Van bướm thép là dạng van được cấu tạo hoàn toàn từ thép, dạng van này cho khả năng chịu được nhiệt độ cao, áp xuất lớn, phù hợp lắp đặt cho các hệ thống trong khu công nghiệp, nhà máy hóa chất,…

8.2. Van bướm nhựa

Van bướm nhựa là dạng van được cấu tạo từ chất liệu nhựa CPVC, UPVC, PVC, PPH, do van được làm từ chất liệu nhựa có khả năng chông ăn mòn cao nên được ứng dụng trong các môi trường nước, dung dịch, hóa chất, các chất ăn mòn cao như axit, bazo, nước mối,…

8.3. Van bướm gang

Van bướm gang là dạng van được làm từ chất liệu gang, thường có giá thành rẻ trên thị trường, độ bền không cao so với các loại van  bướm khác do vậy được ứng dụng trong các hệ thống cấp thoát nước thông thường, hệ thống khí, hơi, thông thường.

8.4. Van bướm đồng

Van bướm đồng là dòng van được làm từ chất liệu đồng, thường được sử dụng bằng bộ chuyển động tay gạt, tay quay, tuy nhiên dòng van bi này có giá thành khá cao, ít được sử dụng trên thị trường.

8.5. Van bướm inox vi sinh

Van bướm inox vi sinh là dạng van được làm từ chất liệu inox 304, inox316 vi sinh, chuyên sử dụng cho các hệ thống nước sạch, nhà máy sản xuất nước ngọt, rượu, bia, nước khoáng, hệ thống dược phẩm,…

9. Phân Loại van bướm theo kiểu lắp

9.1. Van bướm lắp mặt bích

Van bướm lắp mặt bích thường làm từ chất liệu inox, gang, thép, có độ dày lớn. Thường được kết nối với đường ống theo dạng mặt bích, phù hợp lắp đặt trong các hệ thống dòng lưu chất lớn, khu công nghiệp, nhà máy, ổn định an toàn trong thời gian vận hành.

9.2. Van bướm lắp kiểu lug

Van bướm lug là dạng van có tai sung quanh thân ngoài van bướm, giúp cho khả năng lắp đặt vào hệ thống chắc chắn, ổn định khi vận hành, lắp đặt cho các hệ thống cấp thoát nước, không bị hở van.

9.3. Van bướm lắp wafer

Van bướm lắp wafer là kiểu van bướm lắp đặt được cho nhiều các hệ thống khác nhau, được kết nối vào đường ống theo dạng kẹp siết nghĩa là chúng được đặt giữa hai mặt bích và được cố định bằng bulong. Van bướm lắp wafer được ứng dụng trong các môi trường nước sạch, nước thải, dung dịch, hóa chất,…

10. Phân loại theo xuất xứ

• Van bướm Trung Quốc
• Van bướm Đài Loan
• Van bướm Nhật Bản
• Van bướm Hàn Quốc
• Van bướm G7
• Van bướm Malaysia

11. Phân loại theo hãng sản xuất

• Van bướm Kitz
• Van bướm Emico
• Van bướm Tomoe
• Van bướm ARV
• Van bướm Joeu
• Van bướm Geko
• Van bướm Samwoo
• Van bướm AUT
• Van bướm Wonil

12. Catalogue van bướm

Catalogue van bướm được là một dạng tài liệu , fife cung cấp đầy đủ các thông tin về sản phẩm. Catalogue có rất nhiều loại khác nhau mổi loại phù hợp với từng loại van, đang được chúng tôi cung cấp đến quý khách hàng để hiểu rỏ chi tiết hơn về sản phẩm mà mọi người đang cần.

Xem hình ảnh Catalogue van bướm dưới đây.

Catalogue van bướm tay gạt, tay quay

Catalogue van bướm lắp bích, lug

Catalogue van bướm điều khiển điên

Catalogue van bướm điều khiển khi nén

13. Cách lắp đặt, bảo dưởng, bảo trì van bướm

13.1. Cách lắp đặt van bướm

Cần lựa chọn kích cỡ phù hợp với đường ống đễ dễ dàng lắp đặt.

• Đặt van bướm vào giữa hai đầu đường ống.
• Lắp bulong vào trong đường ống và siết chặt lại.
• Test thử xem đã lắp chắc chắn hay chưa có bị hỡ hay không để còn kịp thời tháo ra lắp lại.
• Van bướm hoạt động bình thường ổn định, bạn đã lắp thành công.

13.2. Cách bảo dưỡng và bảo trì van bướm

• Bạn cần thường xuyên kiểm tra tránh để xem van có hoạt động bình thường hay không để kịp thời bảo dưởng
• Tránh tiếp súc trực tiếp với ánh nắng mặt trời, nước mưa làm giảm tuổi thọ của van
• Nên lắp đặt vào hệ thống đường ống đường ống đúng nơi để dễ dàng kiểm tra, bảo trì, bảo dưởng.

14. Một số các lưu ý khi chọn mua van bướm

Khi mọi người lựa chọn mua sản phẩm van bướm cần một số lưu ý sau đây.

• Kiểm tra hệ thống các bạn đang sử dụng kết nối như theo dạng nào để lựu chọn kiểu lắp cho hệ thống.
• Cần kiểm tra kích cỡ của đường ống rồi chọn kích cỡ van phù hợp cho hệ thống, ví dụ như các đường ống có kích cỡ từ DN100 phù hợp cho các dạng van có kích cỡ DN100.
• Kiểm tra hệ thống đang sử dụng là dạng áp lực cao hay nhiệt độ cao, dung dịch, hóa chất để lựa chọn phù hợp với chất liệu nào của van để tránh trường hợp không phù hợp với hệ thống đang sử dụng mất thời gian đổi trả.

15. Báo giá van bướm

Van bướm trên thị trường hiện nay đang là dòng van thông dụng được sử dụng nhiều trong các hệ thống đường ống. Van bướm hiện hay đang được Công Ty TNHH Thuận Phát chúng tôi cung cấp với rất nhiều loại khác nhau với giá thành rẻ, chất lượng cao, được nhập khẩu chính hãng từ nhiều nước với đầy đủ các giấy tờ COCQ, chế độ bảo hành 12 tháng.

Liên hệ ngay với hotline 0965.660.836 để được tư vấn, báo giá van bướm.
