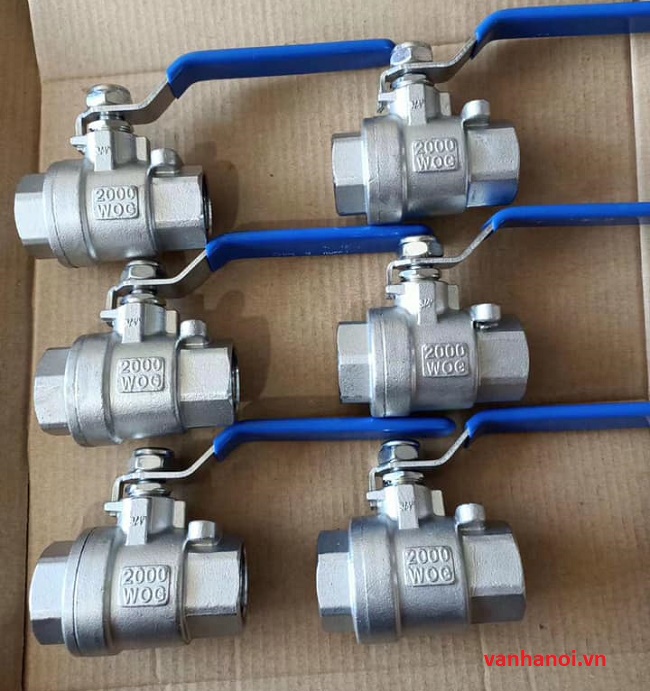

Van bi lắp ren

1. Van bi lắp ren là gì

Van bi lắp ren là van bi được kết nối với đường ống bằng hai đầu ren. Được cấu tạo từ nhiều chất liệu khác nhau như nhựa, thép, gang, đồng, inox. Van bi lắp ren có kích cỡ nhỏ từ DN8 – DN100 thường lắp đặt trong nhiều hệ thống đường ống khác nhau như nước sạch, nước thải, khí, hơi, khu dân sinh,…

Van bi lắp ren thường được thiết kế với dạng mo-men xoắn nhỏ,  kiểu kết nối vô cùng chắc chắn, chống rò rỉ tốt trong mọi môi trường khác nhau.

Van bi lắp ren bên Công ty Thuận phát đang cung cấp đầy đủ các mẫu mã, kích cỡ khác nhau trên thị trường Việt Nam

2. Thông số kỹ thuật van bi lắp ren

• Kích thước van: DN8 – DN100
• Chất liệu van: inox, thép, gang, đồng, nhựa
• Kiểu kết nối: lắp ren
• Kiểu: 1PC, 2PC, 3PC, 3ngã
• Môi trường làm việc: nước sạch, nước thải, hóa chất ăn mòn axit, bazo, khu dân cư,…
• Áp lực  làm việc: PN10, PN16, PN25, PN40, PN63
• Nhiệt độ làm việc: 0 độ C – 300 độ C
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Châu Âu,…
• Bảo Hành: 12 tháng

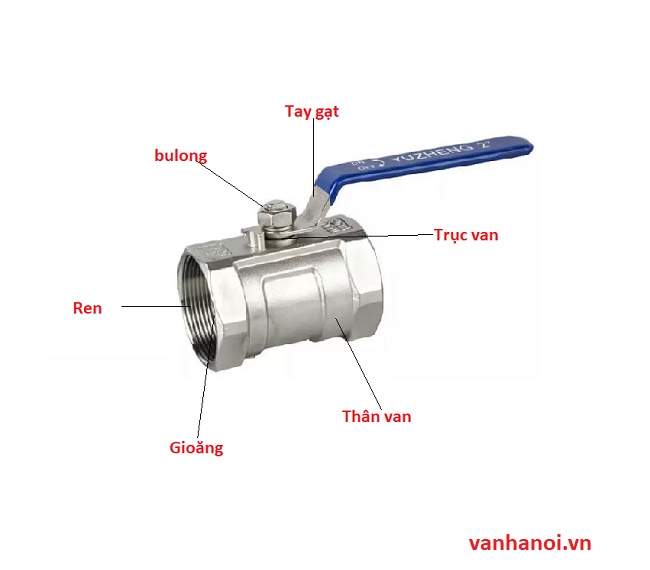

3. Cấu tạo van bi lắp ren

Cấu tạo van bi lắp ren được cấu tạo từ các bộ phận Thân van, bộ chuyển động, trục van, bi van, gioăng có các đặc điểm dưới đây.

• Thân van: Là bộ phận quan trọng của van dùng để gắp với đường ống bằng hai đầu ren. Thân van làm từ chất liệu đồng, thép, gang, nhựa, inox
• Bộ chuyển động: Giúp cho người sử dụng dễ dàng điều tiết dòng lưu chất theo ý của mình bằng cách đóng mở van. Bộ Chuyển động tay gạt là dang cơ được sử dụng bằng sức người khi người vận hành gạt sang trái hoặc sang phải theo góc 90 độ khi đó van mở gạt quay lại ở bị trí ban đầu van đóng, lưu lượng của dòng chất to nhỏ người vận hành chỉ cần gạt nhỏ hơn với góc 90 độ. Ngoài bộ chuyển động tay gạt ta sử dụng các bộ chuyển động khí nén, bộ chuyển động điện.
• Trục van: Là bộ phận ở trong thân van được kết nối với quả bi và bộ chuyển động. Thân van được làm từ nguyên liệu thép, gang, đồng, nhựa, inox.
• Quả bi: Ngăn dòng chảy lưu thông qua van bằng bộ chuyển động có dạng hình tròn, lỗ rỗng 2 đầu bằng với đầu của đường ống. Bi van được làm từ chất liệu thép không rỉ, inox, nhựa, gang, đồng.
• Gioăng làm kín: Được làm từ cao su EPDM, teflon,… Là bộ phận gắn bên trong thân van làm kín quả bi ngăn không cho các chất rò rỉ ra bên ngoài.

4. Nguyên lí hoạt động van bi lắp ren

• Van bi lắp ren có nguyên lí hoạt động khác đơn giản, với kiểu chuyển động tay gạt người điều khiển chỉ cần gạt sang một góc nhất định van mở, khi không sử dụng người vận hành gạt quay về vị trí ban đầu van đóng ( lưu lượng của dòng chảy to nhỏ phụ thuộc vào người vận hành).
• Đối với ban bi điều khiển điện người vận hành không cần sử dụng nhiều sức người như bộ chuyển động tay gạt. Bộ điều khiển điện sử dụng đầu điện 24V, 110V, 220V để đóng mở hoàn tự động.
• Bộ điều khiển khí nén: Được sử dụng hoàn toàn từ khí nén, khi đưa khí nén vào trong đầu khí làm chuyển động piston khi đó làm quay trục của van bi quay giúp cho quả bi mở.

5. Tham khảo các dạng van bi lắp ren dưới đây

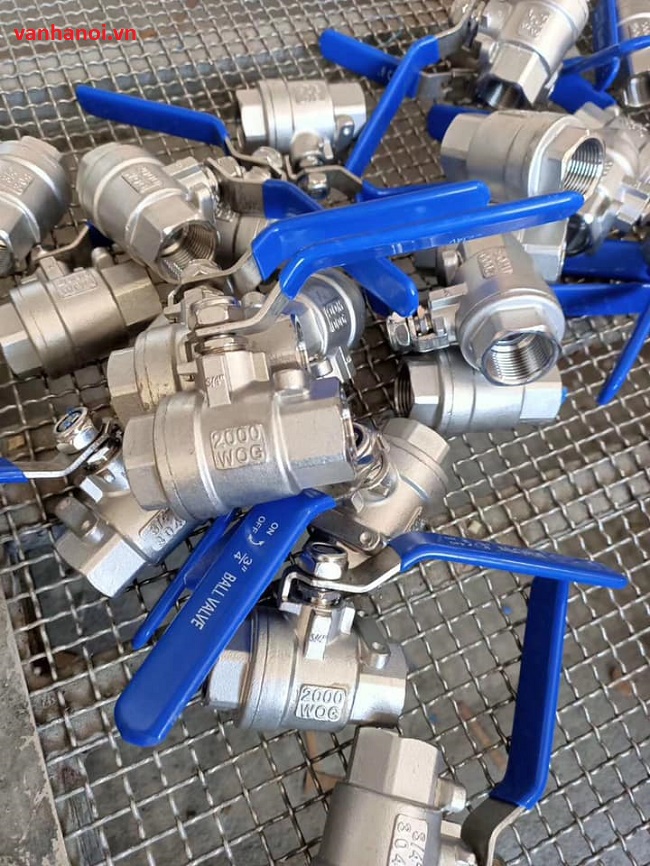

5.1. Van bi lắp ren inox

• Thông số kỹ thuật
• Kích cỡ van: 8A - 50A
• Chất liệu sản xuất: inox SUS201, SUS304, SUS316
• Kiểu kết nối: lắp ren
• Áp lực làm việc: 10bar, 25bar, 40bar
• Nhiệt độ làm việc: 0 ~ 150 độ C
• Môi trường làm viêc: Nước, khí hơi, khí gas, dầu, hóa chất,…
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Châu Âu,…
• Bảo hành: 12 tháng

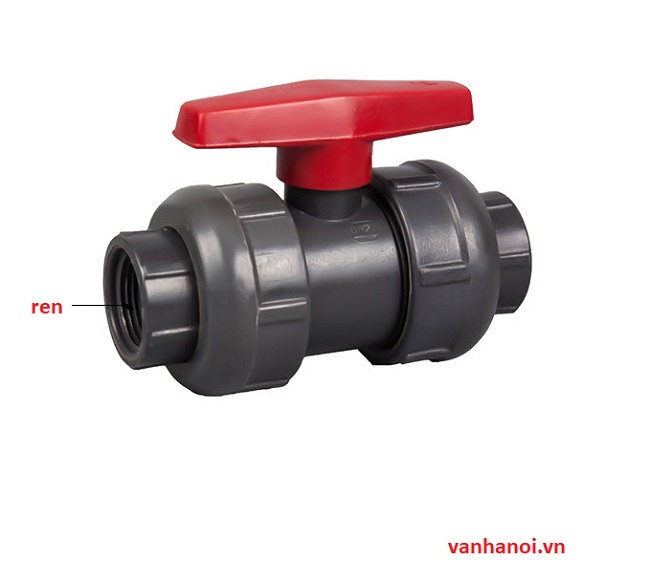

5.2. Van bi lắp ren nhựa

• Thông số kỹ thuật van bi lắp ren nhựa
• Kích thước van: DN15 – DN100
• Nguyên liệu sản xuất: Nhựa, UPVC, PVC, PPH
• Kiểu lắp: nối ren
• Nhiệt độ làm việc: -10 độ C – 80 độ C
• Áp lực làm việc: PN10 – PN16
• Môi trường làm việc: Nước sạch, nước thải, hóa chất lỏng, khu dân sinh,…
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản , Châu Âu,..,
• Bảo hành: 12 tháng

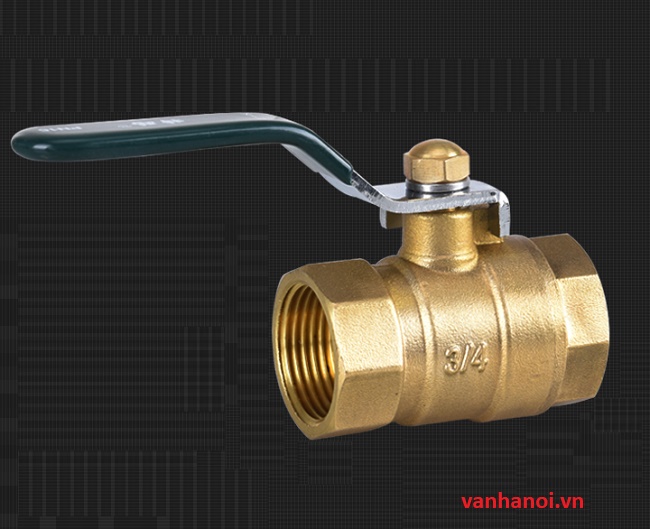

5.3. Van bi lắp ren đồng

• Thông số kỹ thuật van bi lắp ren đồng
• Áp lực: 10bar, 16bar, 25bar
• Nhiệt độ: 0 ~ 100 độ C
• Kích cỡ van: DN 10 – DN100
• Nguyên liệu sản xuất: Đồng thau, đồng vàng
• Kiểu lắp: lắp ren
• Môi trường làm việc: Nước, khí hơi, khí nén, gas,…
• Xuất xứ: Hàn Quốc, Đài loan, Nhật Bản, Châu âu,…
• Bảo hành: 12 tháng

Liên hệ ngay với chúng tôi qua hotline: 0965.660.836 để được hỗ trợ và tư vấn miễn phí.
