Van bi ty nổi trục dài

1. Van bi ty nổi trục dài là gì?

Van bi ty nổi trục dài là dạng van bi có cỗ dài hơn so với các dòng van bi thông thường, có thiết kế trục dài cho phép sử dụng trong các hệ thống chôn ngầm, hệ thống được chôn sâu dưới lòng đất. Được làm từ chất liệu inox, gang, thép có kích cỡ từ DN25 – DN200, phù hợp lắp đặt trong nhiều hệ  thống. Với dạng thiết kế cỗ dài thì van có thể dễ dàng điều khiển khi được chôn ngầm.

2. Thông số kỹ thuật

• Kích cỡ van: 25A – 200A
• Chất liệu cấu tạo: inox, thép, gang
• Gioăng làm kín: Cao su, EPDM, Viton, teflon
• Trục van, bi van: Thép không rỉ
• Áp xuất khí nén: 3kg/cm2 – 8kg/cm2
• Áp lực làm việc: Max 25bar
• Kiểu đóng mở: On,off, tuyến tính
• Kiểu tác động: Tác động kép, tác động đơn
• Kiểu kết nối: Lắp ren, lắp bích
• Kiểu van: Cỗ dài, trục dài
• Nhiệt độ làm việc: -5 độ C - 200 độ C
• Môi trường làm việc: Dòng lưu chất, dung dịch, hơi nóng, nước, xăng dầu,…
• Xuất xứ: Trung Quốc, Đài Loan, Nhật bản, Hàn Quốc, Châu Âu,…
• Bảo hành: 12 tháng

3. Cấu tạo van bi ty nổi trục dài

Van bi ty nổi trục dài có cấu tạo gần giống như các dòng van bi khác, có kiểu thiết kế cỗ dài. Cấu tạo gồm các bộ phận chính dưới đây.

Thân van bi: Là bộ phận được làm từ chất liệu gang, thép, inox, dùng để bao bọc các bộ phận bên trong, được kết nối với đường ống theo dạng lắp ren, lắp bích.

Trục van: Được làm từ chất liệu kim loại cứng cao cấp, trục van có độ dài tùy thuộc vào kích cỡ và người tiêu dùng ưu cầu. Có nhiệm vụ giúp chuyền lực tác động từ bộ điều khiển xuống quả bi.

Bi van: Là bộ phận được đục một lỗ xuyên tâm có kích thước bằng với kích thước trong của đường ống. Được làm từ chất liệu thép không rỉ, inox

Gioăng làm kín: Là bộ phận được làm từ chất liệu cao su, teflon, có khả năng chịu được nhiệt độ cao, giúp ngăn không cho các dòng chất bị rò rỉ ra khi van đang ở trạng thái đóng.

Bộ chuyển động: Có chức năng đóng mở van bi được gắn với trục, giúp vận hành dòng chảy theo ý của mình, thường được sử dụng bằng bộ chuyển động tay gạt, tay quay, bộ điện, bộ khí nén.

4. Hình ảnh van bi ty nổi trục dài

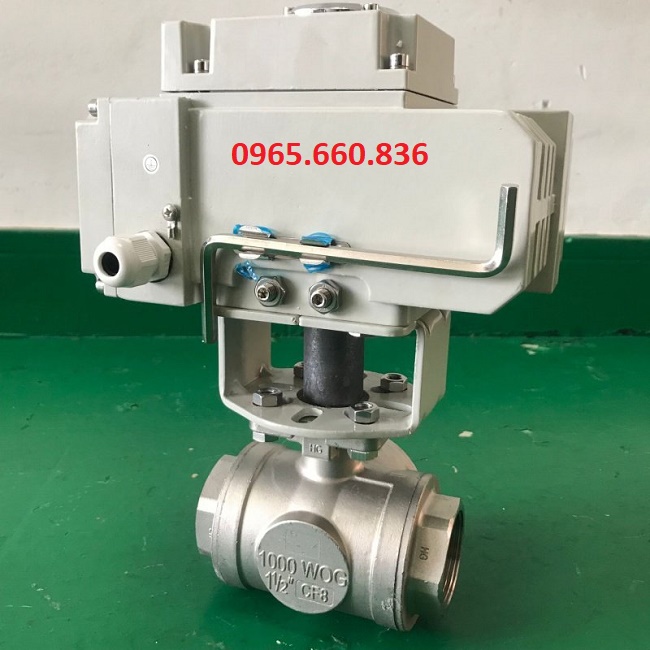

4.1.Van bi ty nổi trục dài điều khiển điện

Là kiểu van bi ty nổi trục dài điều khiển điện sử dụng tính năng on,off, giúp người vận hành không bị mất sức như các van bi tay gạt.

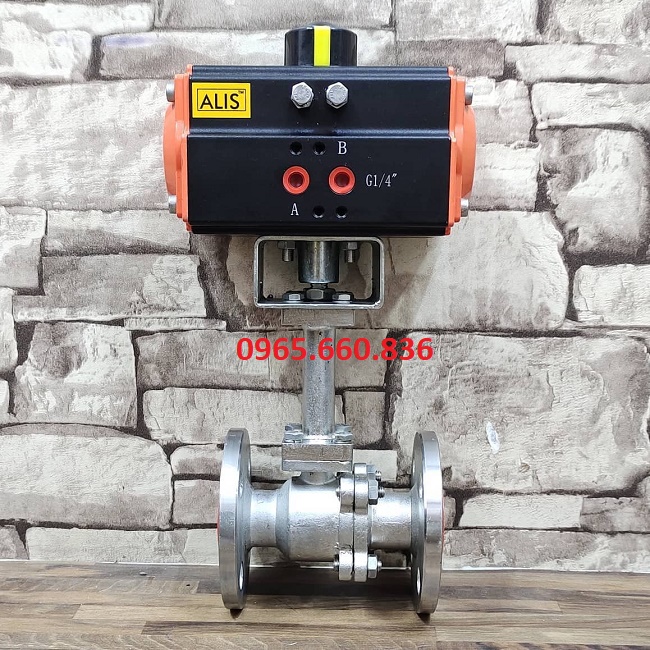

4.2. Van bi ty nổi trục dài điều khiển khí nén

Loại van này được sử dụng bộ điều khiển khí nén, giúp cho khả năng vận hành dễ dàng và nhanh tróng, nó có khả năng điều khiển tự động.

Loại van này đưa khí vào bộ điều khiển từ 3bar – 8bar.

5. Ứng dụng ưu điểm van bi ty nổi trục dài

Ứng  dụng

Van bi ty nổi trục dài ứng dụng trong các hệ thống đường ống ngầm, dưới lòng đất.

Van bi ty nổi trục dài ứng dụng trong các hệ thống xăng dầu được đặt dưới lòng đất và khó tiếp cận được.

Van bi ty nổi trục dài ứng dụng trong các hệ thống có nhiệt độ cao hoặc thấp, dòng van này được thiết kế thích hợp cho các dòng vật liệu đường ống chịu được điều khiện khắc nghiệt.

Ưu điểm

Ưu điểm van bi ty nổi trục dài có độ bền tốt, sử dụng lâu dài.

Ưu điểm van bi ty nổi trục dài có nhiều kiểu điều khiển khác nhau như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén giúp người vận hành dễ dàng sử dụng.

Ưu điểm van bi ty  nổi trục dài chịu được nhiệt độ cao, áp xuất lớn, độ cứng tốt không bị méo trong thời gian sử dụng.

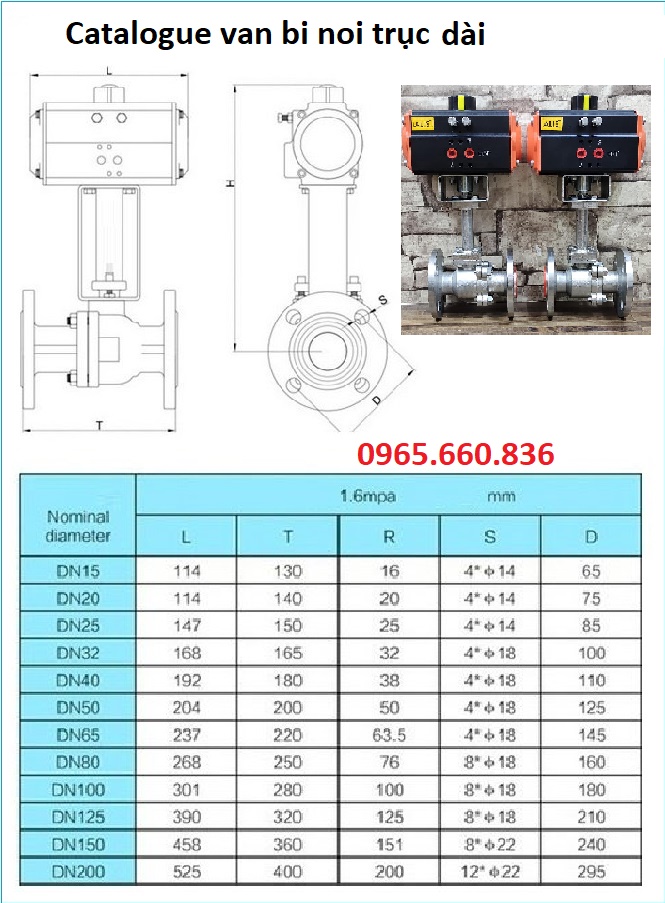

7. Catalogue van bi ty nổi trục dài

Bên công ty chúng tôi đang cung cấp Catalogue van bi ty nổi trục dài theo yêu cầu của khách hàng. Xem hình ảnh catalogue van bi nổi trục dài dưới đây.

8. Báo giá van bi ty nổi trục dài

Công ty chúng tôi đang cung cấp van bi ty nổi trục dài với nhiều kích cỡ khác nhau, chất liệu khác nhau được nhập khẩu chính hãng từ nhiều nước khác nhau với giá thành phù thuộc vào kích cỡ của van. Liên hệ ngay tới zalo 0965.660.836 để được hỗ trợ, tư vấn miễn phí van bi ty nổi trục dài.

Xem thêm Van khóa nước, van bi thủy lực
