Van bi

1. Van bi là gì?

Van bi có tên tiếng anh là ball valve van sử dụng viên bi rổng có lỗ ở hai đầu để điều tiết quá trình đóng mở van, giúp nó lưu thông dòng chảy hoặc ngăn chúng bằng cách xoay chiều của van, van bi được chia làm nhiều loại điều khiển bằng nhiều bộ chuyển động tay gặt, tay vặn, bộ điện, bộ khí nén,... Với nhiều kiểu kết nối lắp ren, lắp bích, clamp, racco dán keo(nhựa),... lắp đặt và ứng dụng trong nhiều hệ thống đường ống và làm việc trong nhiều môi trường khác nhau, đặt biệt dòng van này khi sử dụng không hề ảnh hưởng tới lưu lượng, vận tốc của dòng chảy.

Van bi được làm từ nhiều chất liệu inox, thép, gang, đồng, nhựa mỗi dạng chúng sẽ chịu được một mức áp lực, nhiệt độ riêng của chúng. Hiện nay dòng sản phẩm đóng một vai trò cực kì quan trong trong đời sống, lĩnh vực sản xuất và nhiều các đường ống nước sạch, nước thải, khí, hơi, dung dịch, hoá chất, xăng dầu, hệ thống tưới tiêu,...

Ngày nay sản phẩm đang được Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát chúng tôi cung cấp trên thị trường với đa dạng các mẫu mã, kích cỡ DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600. Tất cả các sản phẩm được đơn vị chúng tôi nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia, Thổ Nhĩ Kỳ,... cam kết chính hãng 100%, giá thành ưu đãi nhất thị trường.

1.1. Thông số kĩ thuật của van bi

- Kích cỡ: 8A-600A

- Chất liệt thân: nhựa, gang, đồng, inox 304,...

- Kiểu van: 1 thân, 2 thân, 3 thân hai ngã ba ngã

- Dạng kết nối: ren, bích, hàn...

- Áp suất hoạt động: PN10, PN16, PN25, PN40

- Kiểu đóng mở van: Tay gạt, tay quay, bộ điện, bộ khí...

- Môi trường hoạt động: nước, hơi, khí nóng, dung dịch, hoá chất,...

- Nhiệt độ hoạt động: max 250 độ C

- Nhà sản xuẩt: Haitima, Kosa, Emico, Bueno, Minh Hoà, Yaccor, Kuming,...

- Xuất sứ: Việt Nam, Nhật Bản, Trung Quốc, Đài Loan, Hàn Quốc,...

- Bảo hành: 1 năm

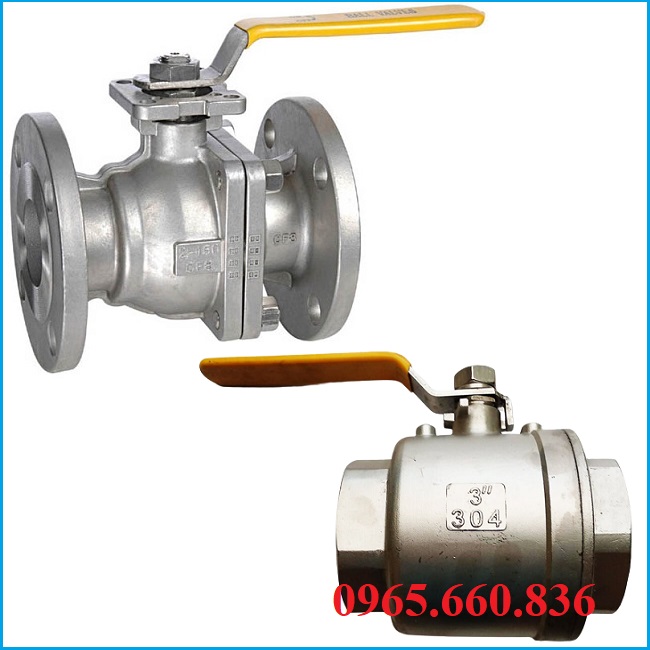

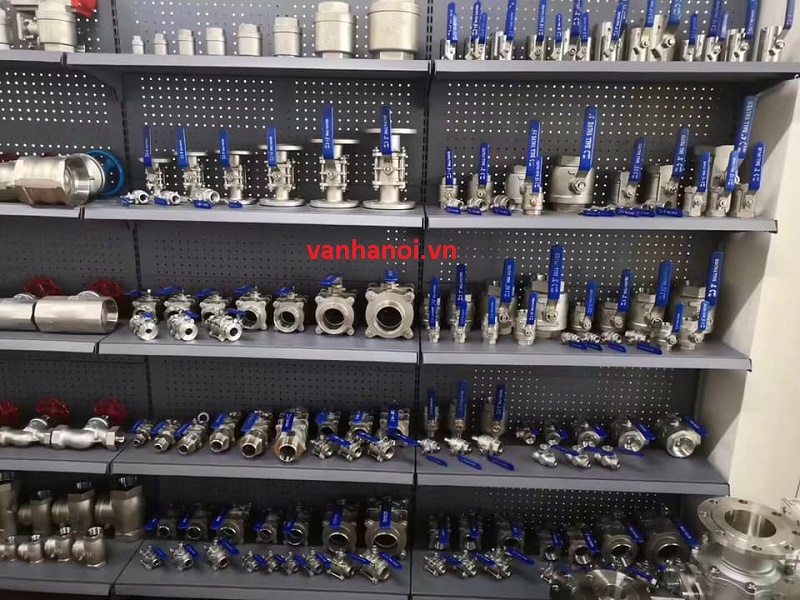

1.2. Hình ảnh thực tế của van bi

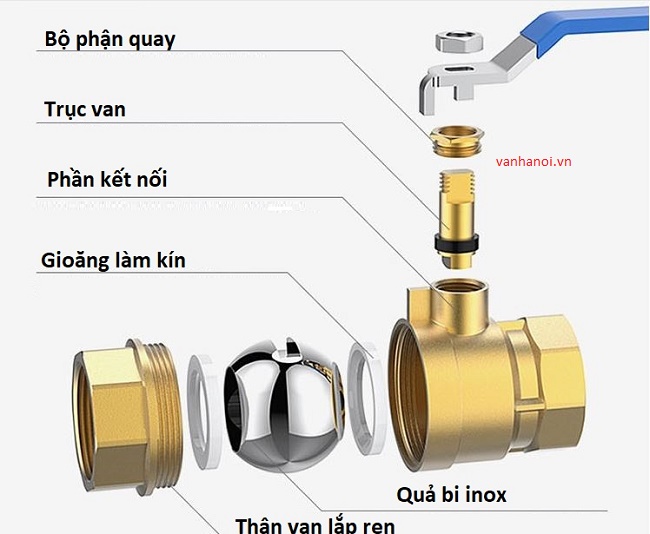

2. Cấu tạo của van bi

2.1.Thân van bi

• Thân van bi được cấu tạo bằng các chất liệu đồng, gang, inox201, inox304, inox316, nhựa,... có nhiều kiểu loại 1PC 2PC 3PC, 2 ngã, 3 ngã với các kiểu lắp như ren, bích, clamp, hàn.
• Thân van bi được chế tạo nguyên khối từ các vật liệu kim loại có độ cứng cao độ bền tổt chịu được áp lực và nhiệt dộ lớn theo các dây chuyền hiện đại tiêu chuẩn Châu Âu.
• Thân van bi có kích thước từ  DN8-DN300 đa dạng mẫu mã chủng loại, phần thân van bi có thể kết nối với tay gạt tay quay bộ điều khiển khí nén bộ điều khiển điện.
•  Thân van bi được nhập khẩu trực tiếp từ các hãng thương hiệu lớn có mặt nhiều năm trên thị trường và đã khẳng định được chất lượng tốt. Có nguồn gốc suất sứ từ các nước Việt Nam, Hàn Quôc, Đài Loan,Trung Quốc, Nhật Bản, Ý, Thổ Nhỉ KỲ, Đức, Tây Ban Nha.

2.2. Bộ vận hành van bi

   Bộ phận vận hành của van bi bao gồm các loại tay gạt, tay quay, bộ mô tơ điều khiển điện 24v, 220v, 380v, bộ truyền động điều khiển khí nén  được dùng để kết nối vào thân van bi giúp van đóng mở bằng sức người hoặc tự động điều khiển thông minh thay thế làm việc bằng tay.

2.3. Trục kết nối van bi

•  Trục van bi là một thanh kim loại không rỉ hình tròn hai đầu tiện zen kết nối với viên bi và bộ điều khiển hoặc tay gặt
•  Trục van bi được chế tạo từ thép không rỉ inox304, inox316, nhựa UPVC, thép WCB, hoặc đồng có độ bền và khả năng chống ăn mòn tốt
•  Trục van bi được cấu tạo đơn giản sản xuất chắc chắn có độ dài ngắn khác nhau tuỳ theo kích cỡ của van bi.

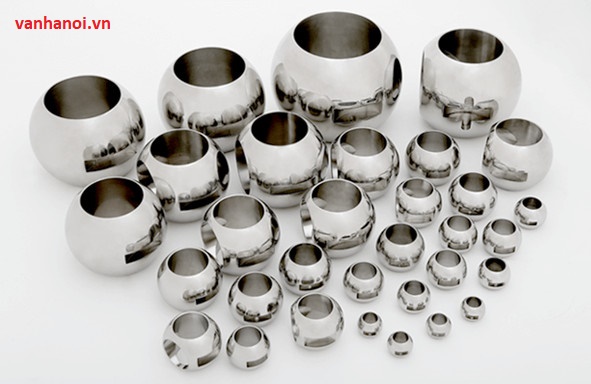

2.4. Quả bi

Quả bi bao gồm các loại sau

• Kiểu Full Port
• Kiểu Reduced Port
• Kiểu V por
• Kiểu Cavity, filler
• Kiểu Trunnition

   Quả bi được chế tạo hình cầu đục lỗ xuyên tâm theo dạng 2 lỗ 3 lỗ soay tròn trong vòng làm kín của gioăng bên trong thân van bi. Quả bi được kết nối với trục van chế tạo từ các vật liệu inox, thép, nhựa, đồng. Quả bi là bộ phận tiếp súc trực tiếp với các bưu chất vì vậy nó có độ bền cao chống ăn mòn cực tốt.

2.5.Gioăng làm kín van bi

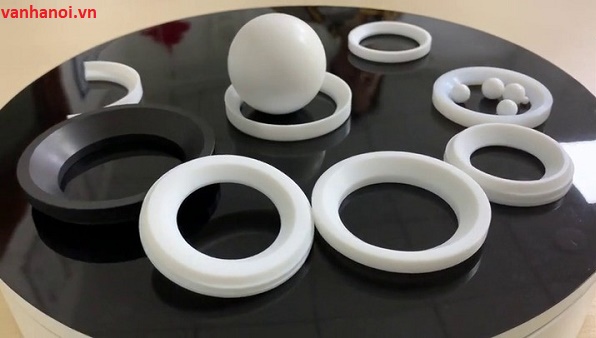

Gioăng làm kín là bộ phận nằm bên trong thân van có chức năng làm kín không để các lưu chất dò rỉ. Gioăng được làm từ các vật liệu cao su dùng cho nước dùng cho khí, xăng dầu, nhựa dùng cho hơi nóng khí nóng hoá chất.

• Đệm làm kín cao su EPDM
• Đệm làm kín cao su Teflon
• Đệm làm kín cao su Viton
• Đệm làm kín thép

2.6. Các bộ phận khác của van bi

   Ngoài các bộ phận chính trên van bi ta còn có các bộ phận nhỏ như ốc vít, inox, bulong, miếng lót đệm và các bộ phận sử dụng để tháo lắp và bảo dưởng van bi.

3. Nguyên lý hoạt động của van bi

   Van bi được hoạt động theo nguyên lý đóng mở quả bi. Tay gạt được gạt theo góc 90 độ từ phải qua trái để đóng mở bi của dòng lưu chảy. Van bi còn được sử dụng tự động như bộ điều khiển khí nén bộ điều khiển điện để người sử dụng dễ dàng vận hành van để kiểm soát quá trình vận hành của hệ thống một cách an toàn.

Quý khách thao khảo qua video nguyên lý hoạt động của van bi dưới đây:

4. Đặc điểm phân loại van bi

4.1. Van bi kiểu Full Port

   Kiểu lỗ full port: kiểu này lỗ của viên bi bằng với lỗ của đường ống giúp cho dòng chảy được lưu thông đều với đường ống, không ảnh hưởng đến dòng chảy, giúp các hệ thống hoạt động bình thường.

4.2. Van bi kiểu Reduced Port

   Kiểu Reduced Port: kiểu này lỗ của bi nhỏ hơn so với lỗ của đường ống có nghĩa là phần tâm lỗ bên trong van bi thu nhỏ hơn đường ống bên ngoài .

4.3.  Van bi kiểu V por

   Kiểu V por: Kiểu này có tâm lỗ viên bi hình chữ V mục đính để cho điều tiết lưu lượng dòng chảy đi qua van lớn nhỏ hoặc nhiều ít theo tỉ lệ phần trăm % tuyến tính

4.4. Van bi kiểu Cavity, filler

   Kiểu Cavity, filler: kiểu van này trên thị trường Việt Nam rất ít được sử dụng, van có thiết kế đặc biệt  khi đóng van bi bên trong sẽ không lưu lại dòng lưu chất làm  tăng tuổi thọ của van không bị nứt bi, hư hỏng, ăn mòn,…

4.5. Van bi kiểu Trunnition

   Kiểu Trunnition: kiểu van này không như các van thông thường chúng có cấu tạo có 2 chốt, chốt trên và chốt dưới đặt biệt chốt dưới để cố định quả bi bên trong van, van bi này có kích thước lớn thường được sử dụng ở các hệ thống có áp xuất cao, nhiệt độ cao, kích thước lớn.

4.6. Van bi kiểu nhiều  ngã, nhiều cửa ( 3 cửa )

   Kiểu nhiều ngã: là kiểu van bi có nhiều cửa giúp phân chia các đường ống đi các hướng của người dùng  có cấu tạo hình chữ T quả bị bên trong có cấu tạo 2 lỗ rỗng hoặc 3 lỗ giúp phân chia đổi hướng của dòng  chảy theo hướng của van.

4.7. Van bi kiểu điều khiển tự động

   Kiểu điều khiển tự động:  là kiểu van được lắp tự động làm cho van hoạt động linh hoạt có hai kiểu như bộ điều khiển khí nén, bộ điều khiển điện. Kiểu này thường được sử dụng phổ biến trên các hệ thống tự động, đường ống công nghiệp tự động hóa trong nhà máy.

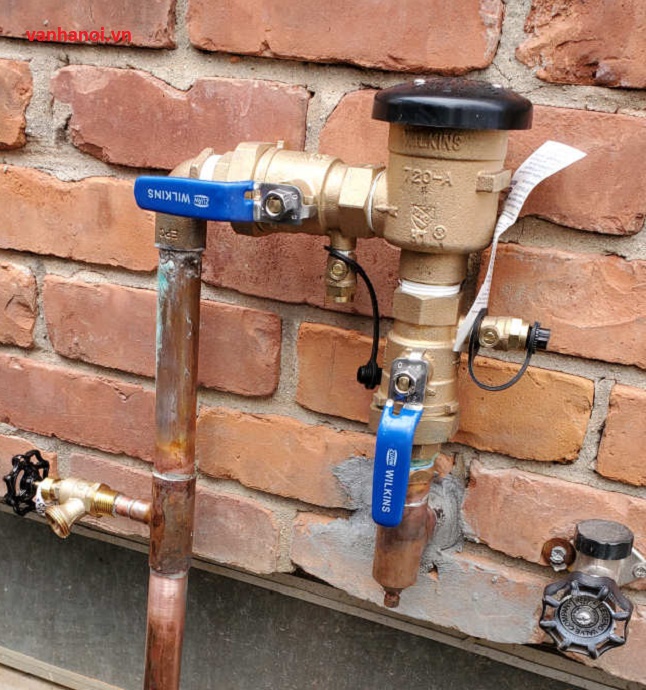

5. Ứng dụng của van bi

- Van bi đồng: van bi này thường được dùng trong các hệ thống đường ống dẫn nước sinh hoạt như ở nhà vòi nước, các đường ống nước sạch, hệ thống phòng cháy chửa cháy, hệ thống máy bơm nước,…

- Van bi inox: Van bi này thường được sử dụng trong môi trường nước sạch, nước thải, nước muối, nước biển, môi trường có tính năng bào mòn cao như axit. Van bi này hay được sử dụng trong các môi trường có áp xuất lớn, nhiệt độ cao,…

- Van bi thép: chuyên sử dụng trong các đường ống có nhiệt độ cao, áp lực lớn, do khả năng chống chịu được nhiệt độ cao của chúng.

- Van bi  mặt bích: van bi này hay được sử dụng cho các đường ống lớn trong nhà máy chịu được áp xuất lớn, ứng dụng trong các môi trường khí ga, khí nén hóa chất, đường ống dẩn nước,…

- Van bi nhựa: van bi này thường được sử dụng trong các hệ thống tưới tiêu, vòi nước sinh hoạt, hoá chất ăn mòn, axit, bazo,… có khả năng chống ăn mòn cao.

6. Ưu điểm và nhược điểm của van bi

6.1. Ưu điểm của van bi

- Van bi có cấu tạo đơn giản được chia làm nhiều loại phù hợp lắp trong mọi hệ thống đường ống

- Van bi cho khả năng chịu lực, nhiệt cao có kích thước đa dạng để sử dụng được trong nhiều môi trường khác nhau như nước, khí ga, khí hơi, khí nén,…

- Van bi chỉ cần  mở theo góc 90 độ theo chiều của van để đóng mở van theo ý muốn

- van bi có nhiều kiểu kết nối, phù hợp với nhiều hệ thống đường ống

- Van bi còn được điều khiển tự động theo bộ điều khiển điện và bộ điều khiển khí nén để dễ dàng sử dụng đỡ tốn sức người

- Van bi được phân bố trên toàn quốc dễ mua trên thị trường có giá thành rẻ, chất lượng cao, bảo hành tốt trên 1 năm.

6.2. Nhược điểm của van bi

- Lúc lắp đặt van bi lưu ý lắp đặt đúng cách các loại van phù hợp với hệ thống không để lệch van hay hở van để tránh các trường hợp nhỏ sơ trong quá trình lắp van.

7. Các loại van hay được dùng phổ biến hiện nay

7.1. Van bi inox

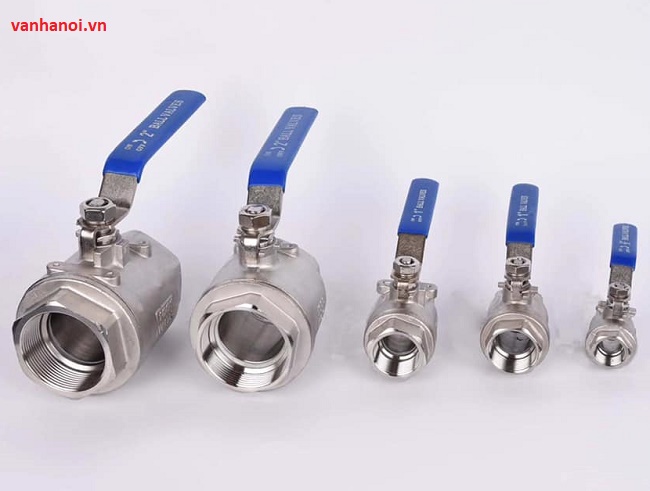

   Van bi inox: là kiểu van được làm từ chất liệu thép không rỉ như inox201, inox304, inox316. Van bi inox có nhiều loại như van bi gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén van bi thường được lắp trong nhiều môi trường khác nhau như nước, dung dịch hóa chất, khí hơi,…

• Chất liệu: inox201, inox304, inox 316
• Chất liệu trục, đĩa: inox
• Chất liệu gioăng: Teflon
• Side van: DN8 - DN300
• Kết nối: ren, mặt bích
• Nhiệt độ làm việc: -10 độ C - 180 độ C

• Áp lực sử dụng: PN10, PN16, PN25, PN40
• Môi trường sử dụng: nước, khí, hơi,...
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản,...
• Bảo hành: 12 tháng

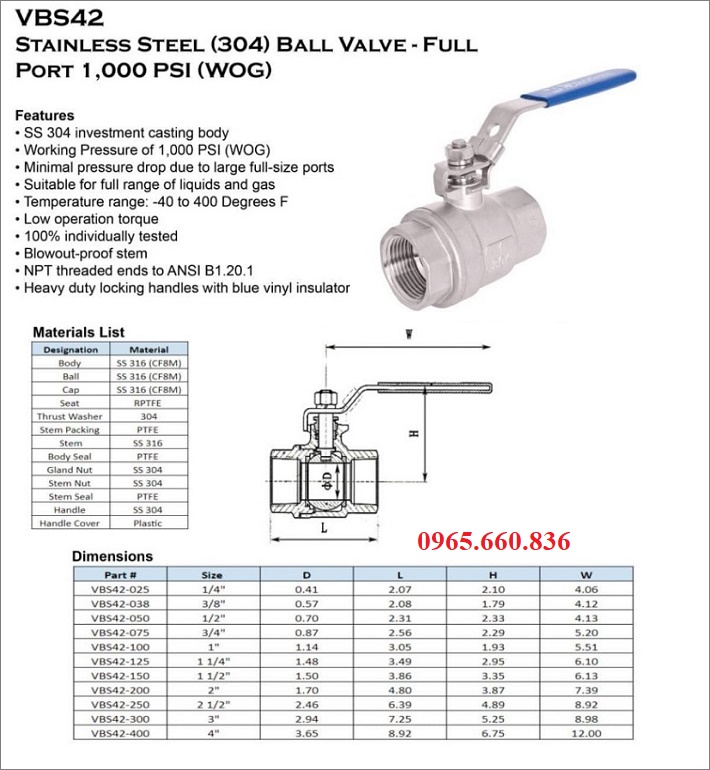

Catalogue van bi inox:

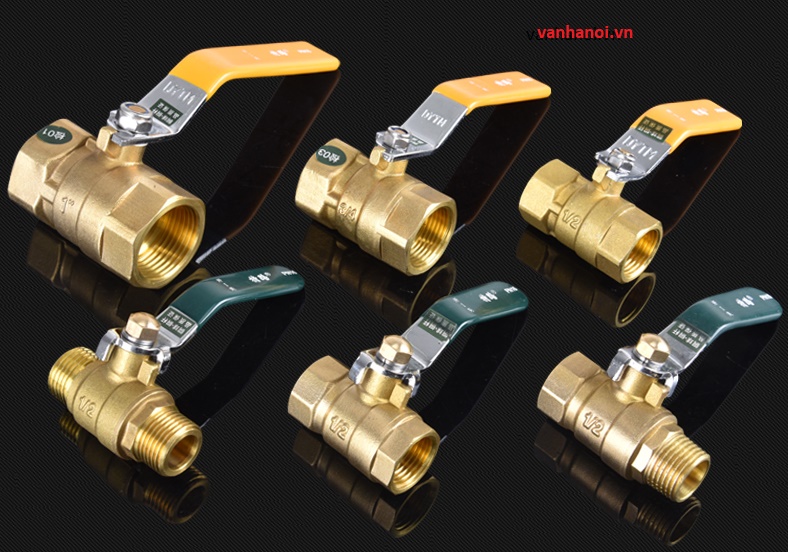

7.2. Van bi đồng

   Van bi đồng: là kiểu van bi được làm từ đồng có cấu tạo đơn giản thường được dùng trong các dòng lưu chất, nước, nước nóng, khí ga, khí dung dịch. Van bi đồng được sử dụng rộng dãi trong các đường ống nhà máy, khu công nghiệp, khu trumh cư và được điều khiển bằng các kiểu bộ phận như tay gạt, tay quay, bộ điều khiển khí nén, bộ điều khiển điện.

• Kích cỡ: 8A - 100A
• Chất liệu chế tạo: đồng, đồng thau, đòng đúc
• Chất liệu trục, đĩa: inox, thép không rỉ
• Gioăng làm kín: Teflon
• Kết nối: lắp ren
• Nhiệt độ làm việc: -10 độ C - 180 độ C
• Áp lực sử dụng: PN10, PN16, PN25
• Môi trường sử dụng: nước da dụng, khí
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

Catalogue van bi đồng:

7.3. Van bi nhựa

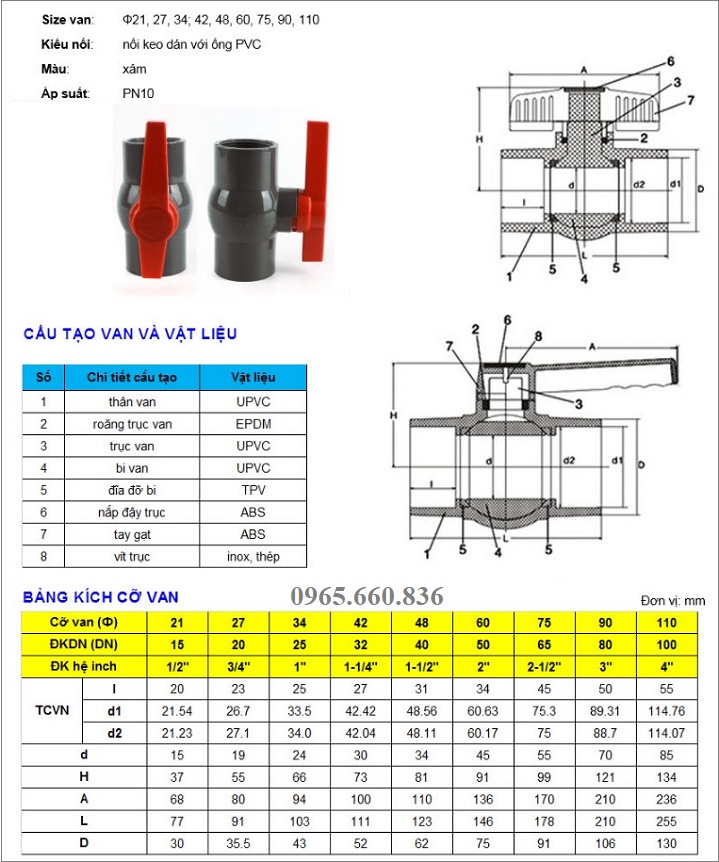

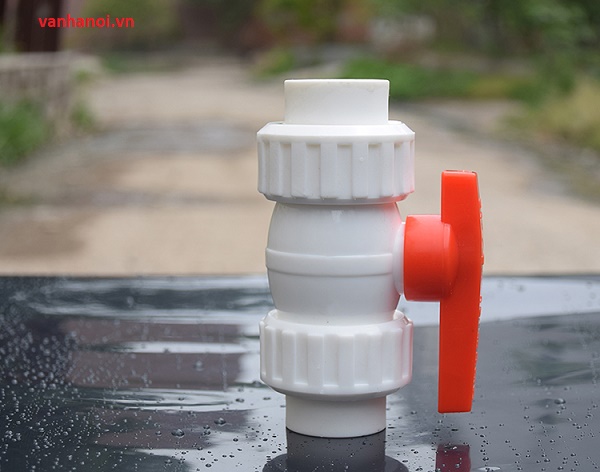

   Van bi nhựa: Là kiểu van bi có có cấu tạo được làm bằng nhựa PVC, CPVC, UPVC, PPH được dùng tốt trong các môi trường dung dịch, hóa chất dễ bị ăn mòn như muối, axit, bazo, kiềm. Van bi nhựa thường được chia làm nhiều loại để lắp đặt cho các hệ thống kiểu nối ren, mặt bích, racco và được sử dụng bằng tay vặn, bộ điều khiển khí nén, bộ điều khiển điện.

• Kích thước van: DN15 - DN100
• Chất liệu: nhựa UPVC, nhựa CPVC, nhựa PPR, nhựa PPH
• Gioăng làm kín: cao su Teflon, EPDM
• Kết nối: ren, mặt bích, rắc co
• Áp lực sử dụng: 10bar
• Nhiệt độ làm việc: 80 độ C
• Môi trường sử dụng: nước, dung dịch, hoá chất ăn mòn
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản
• Bảo hành: 12 tháng

Catalogue van bi nhựa:

7.4. Van bi thép

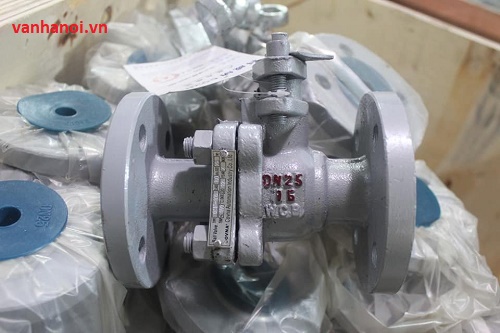

   Van bi thép: là kiểu van bi được chế tạo 100% hoàn toàn từ vật liệu kim loại thép WCB có 2 bộ phận chính là van bi và bộ chuyển động tay gạt có kích cỡ từ DN15-DN200 van bi thép thường được sử dụng bằng tay gạt sang trái hoặc sang phải theo góc 90 độ để mở van trong nhiều trường hợp còn dùng bằng bộ điều khiển điện, bộ điều khiển khí nén. Van bi thép  thường được sử dụng nhiều trong các môi trường nước, khí ga, khí nén, hơi, xăng dầu, các chất ăn mòn như axit, nước muối,...

• Chất liệu chế tạo: thép WCB, thép rèn
• Gioăng làm kín: cao su Teflon, EPDM
• Side van: DN15 - DN300
• Kết nối: ren, mặt bích
• Nhiệt độ làm việc: max 450 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: nước, khí nén, khí hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc
• Bảo hành: 12 tháng

Catalogue van bi thép:

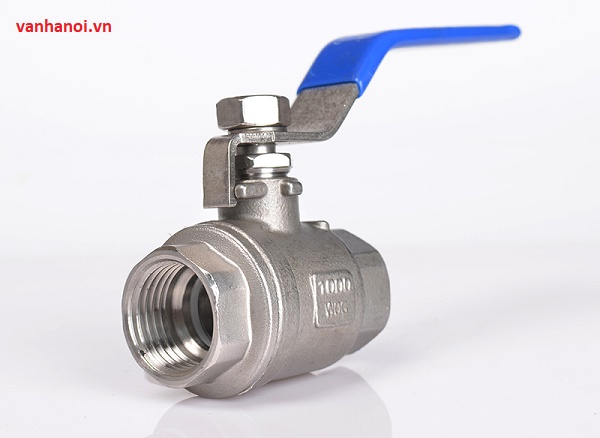

7.5. Van bi nối ren

   Van bi nối ren: là kiểu van bi được sử dụng để lắp với các đường ống hệ thống theo kiểu nối ren. Van bi nối ren thường được sử dụng  trong các hệ thống đường ống nước sinh hoạt , nước thải, khí ga, khí hơi, khu công nghiệp, nhà máy, công viên, khu công cộng,… Van bi nối ren được làm từ các chất liệu tốt chống bị ăn mòn như inox, gang, đồng, nhựa dễ lắp đặt và sử dụng.

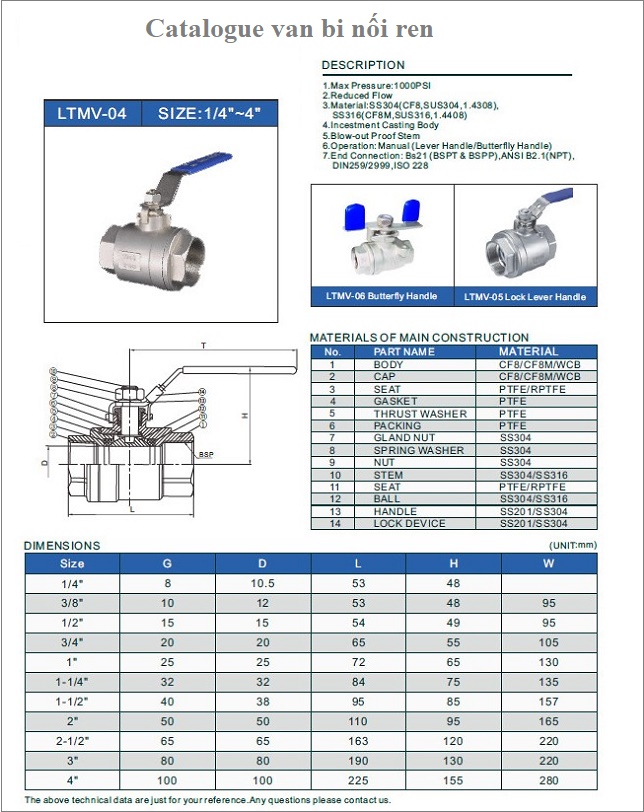

Catalogue van bi nối ren:

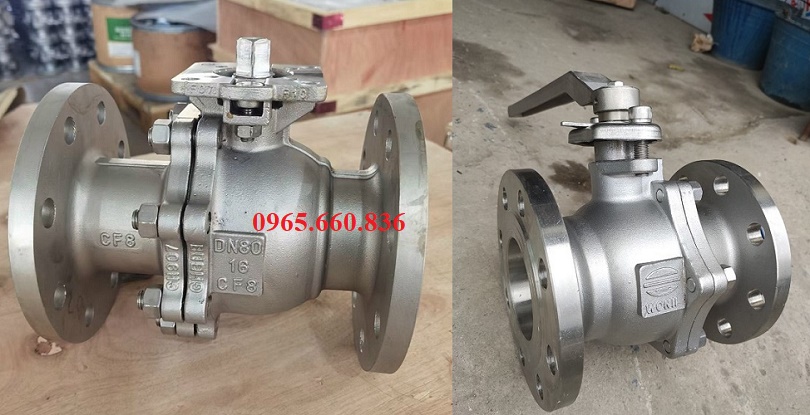

7.6. Van bi lắp bích

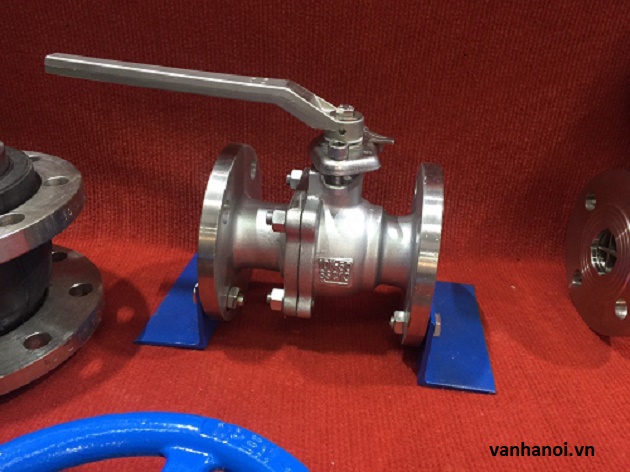

   Van bi lắp bích: Là kiểu van bi được kết nối với các đường ống mặt bích tiêu chuẩn như ANSI, JIS, BS, DIN. Van bi lắp bích có kích cỡ rộng từ DN15-DN150. Van bi lắp bích thường được làm từ vật liệu inox, được sử dụng bằng các kiểu tay gạt, bộ điều khiển khí nén, bộ điều khiển điện và có khả năng chịu được áp lực cao, nhiệt độ tốt đối với đa số các hệ công trinh hiện nay.

Catalogue van bi lắp bích:

7.7.Van bi nối hàn

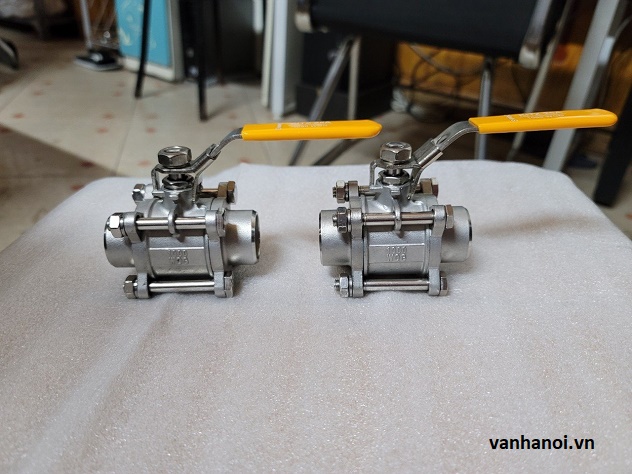

   Van bi nối hàn:  có điểm đặc biệt là hai đầu kết nối với đường ống theo dạng hàn được làm từ chất liệu inox 304, inox 316 có nhiều kiểu loại như van bi 1 mảnh, van bi 2 mảnh, van bi 3 PC nối hàn, van bi nối ren có kích cỡ từ DN15-DN100 hay sử dụng trong các môi trường làm việc như nước, nước thải, xăng dầu, hóa chất.

Catalogue van bi nối hàn:

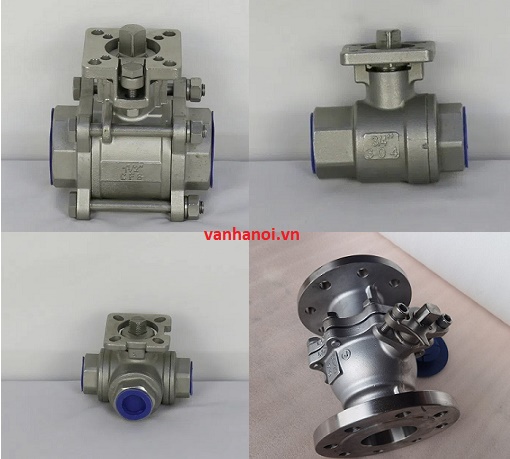

7.8. Van bi có tán

   Van bi có tán: là kiểu van bi được thiết kế phần trục có đế cố định các vị trí bulong để kết nối với các bộ điều khiển khí nén, bộ điều khiển điện củng có thể kết nối với bộ phận tay gạt tay quay. Van bi có tán được làm từ các chất liệu gang,inox,đồng,nhựa chịu được áp xuất lớn có đa các loại van như lắp ren, lắp bích, 2 mảnh, 3 mảnh có kích cỡ từ DN15-DN1000 có các đầu điều khiển khác nhau để đóng mở như  tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén, được sử dụng nhiều trong các nhà máy, khí hơi, khí ga, đường ống dẩn nước.

7.9. Van bi tay gạt

   Van bi tay gạt: Là kiểu van bi có kích thước khác nhau từ DN8-DN250 được sử dụng bộ phận tay gạt để đóng mở van. Các kiểu van bi tay gạt hay đúc từ khác vật liệu khác nhau như inox, nhựa, đông, gang và kết nối với nhiều hệ thống thiết bị lắp theo kiểu nối ren, mặt bích. Tay bi gạt được sử dụng khá đơn giản chỉ cần gạt sang một bên nào đó theo góc 90 độ để đóng mở van. Van này được sử dụng rộng dãi trong các nhà máy, nước, sinh hoạt, nước thải,…

7.10. Van bi tay quay

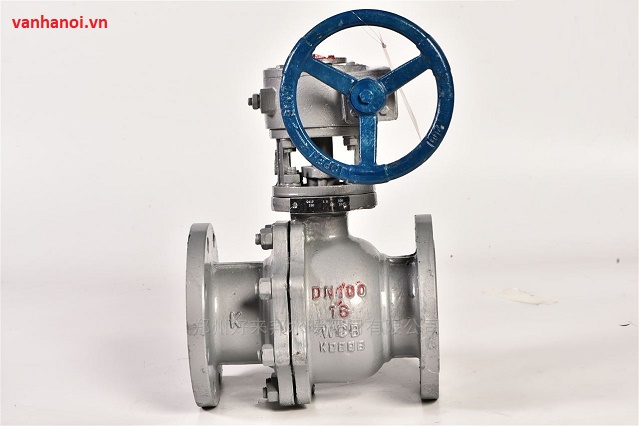

  Van bi tay quay: là kiểu van bi được sử dụng điều khiển theo phương pháp đóng mở bằng bộ phận vô lăng, tay quay trên thân van bi để người sử dụng dễ dàng điều khiển. Van bi tay quay chủ yếu là dòng van dược sử dụng với nhiều loại kích cỡ lớn như  DN100 trở lên và có rất nhiều các loại kích cỡ lớn hơn để lắp đặt cho các hệ thống lớn phù hợp cho các đường ống thi công.

Cac kiểu van bi tay quay được chúng tôi cung câp.

• Van bi thép tay quay
• Van bi gang tay quay
• Van bi đồng tay quay
• Van bi inox tay quay

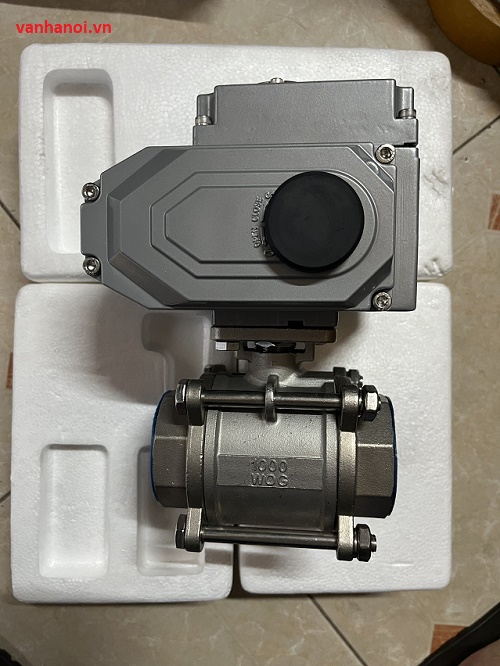

7.11. Van bi điều khiển điện

Các kiểu van bi điều khiển điện được chúng tôi cung cấp.

• Van bi thép điều khiển điện
• Van bi gang điều khiển điện
• Van bi đồng điều khiển điện
• Van bi inox điều khiển điện
• Van bi điều khiển điện tuyến tính
• Van bi điều khiển điện on,off

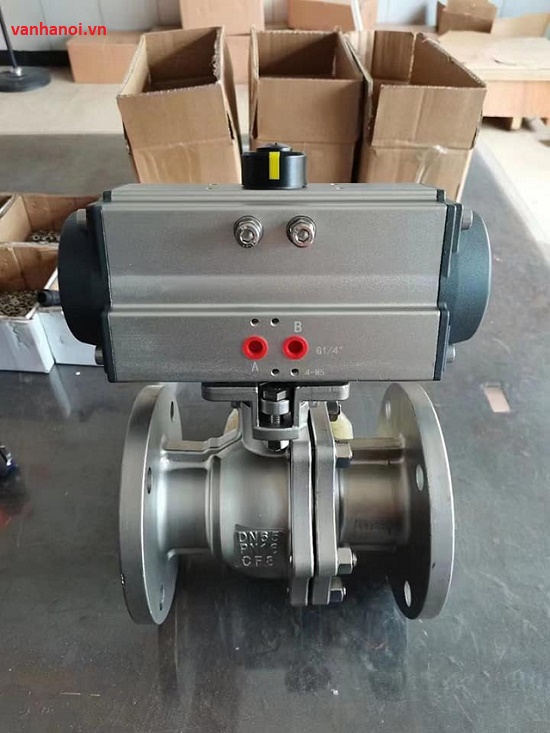

7.12. Van bi điều khiển khí nén

Các kiểu van bi điều khiển khí nén được chúng tôi cung cấp

• Van bi nhựa điều khiển khí nén
• Van bi thép điều khiển khí nén
• Van bi gang điều khiển khí nén
• Van bi đồng điều khiển khí nén
• Van bi inox điều khiển khí nén
• Van bi điều khiển tuyến tính
• Van bi điều khiển khí nén on,off
• Van bi điều khiển khí nén tác động kép
• Van bi điều khiển khí nén tác động đơn

7.13. phân loại bi theo cấu tạo

- Van bi tay gạt lắp bích

- Van bi điều khiển điện

- Van bi điều khiển khí nén

7.14. Phân loại van theo xuất sứ

- Van bi Việt Nam

- Van bi Trung Quốc

- Van bi Hàn Quốc

- Van bi Đài Loan

- Van bi Châu Âu

8. Catalogue van bi

• Catalogue van bi là một dạng tài liệu file, tài liệu giấy giúp cung cấp đầy đủ các thông  tin thông số kỹ thuật của van bi.
• Catalogue van bi còn được cung cấp thêm chi tiết về bản vẽ các chi tiết của van để cho người đọc đê hiểu và sử dụng van trong quá trình lắp đặt.

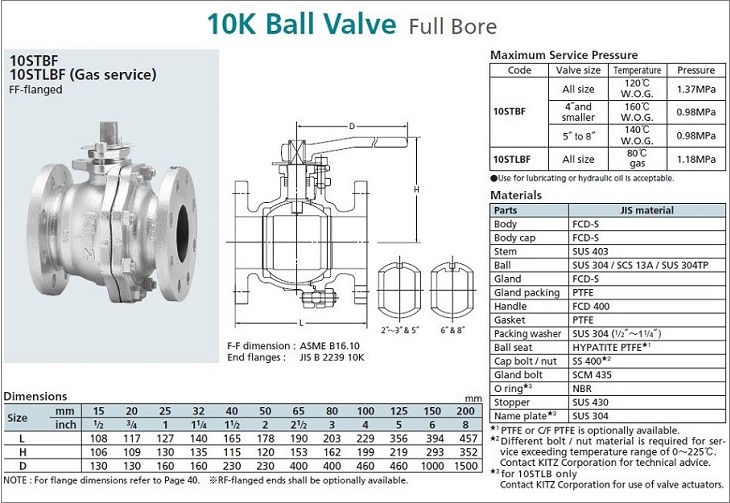

Tham khảo hình ảnh Cataalogue van bi dưới đây:

9. Báo giá van bi

Van  bi có nhiều giá khác nhau tùy theo chất liệu, xuất xứ kích cỡ của van từ DN15 - DN600 của từng sản loại. Mỗi kích cỡ, chất liệu, kiểu dáng đều của từng loại van sẽ có một mức giá riêng của chúng. Người tiêu dùng nên lựa chọn các loại van bi phù hợp với đường ống mà mình đang sử dụng. liên hệ ngay tới hotline: 0965.660.836 để được tư vấn trực tiếp và nhận ngay bảng giá, Cataalogue sản phẩm. Rất hân hạnh được phục vụ quý khách.

Công ty chúng tôi cung cấp thêm các loại sản phẩm như: Van bướm, van cầu, van cổng, van dao và nhiều loại van khác.
