Van bi thép

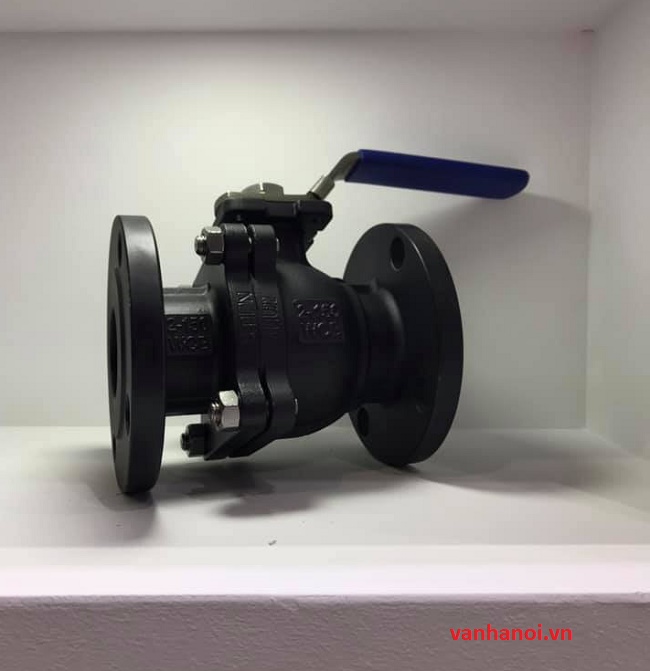

1. Giới thiệu chung về van bi thép

   Van bi thép là loại van làm bằng chất liệu thép, thép không rỉ, thép WCB,… Sử dụng tốt trong nhiều môi trường lưu chất, nước nóng, hơi nóng, khí,…

   Van bi thép chịu được nhiệt độ cao lên tới 300 độ C, áp suất lớn lên 63bar, dùng để đóng mở dòng lưu chất bằng các bộ phận tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

 Thông số kỹ thuật van bi thép

• Kích cỡ van: DN15 – DN300
• Chất liệu van: Thép không rỉ, inox SUS 304, 316, thép đúc WCB, ASTMA126
• Bộ chuyển động: tay gạt, điều khiển điện, điều khiển khí nén
• Gioăng: cao su, teflon, inox,…
• Kết nối: ren, bích
• Dạng van: 1 mảnh, 2 mảnh, 3 mảnh
• Áp xuất làm việc: 16bar – 63bar
• Nhiệt độ làm việc: max 180 độ C
• Môi trường làm việc: nước, khí, hơi, dung dịch, hóa chất xăng dầu, các chất ăn mòn,…
• Xuất sứ: Hàn quốc, Trung Quốc, Châu âu
• Bảo hành: 12 tháng

2. Cấu tạo nguyên lý hoạt động van bi thép

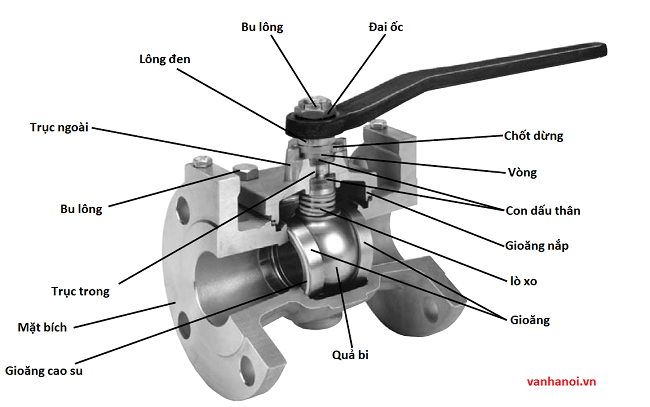

2.1 Cấu tạo van bi thép gồm:

   Phần thân bi được cấu tạo từ chất liệu thép không rỉ hoặc thép đúc, có các bộ phận.

   Trục van củng được làm từ thép không rỉ.

   Bi van là một quả bi rỗng được làm bằng inox, thép không rỉ.

   Các bộ phận khác gồm gioăng cao su, bu lông, ốc vít và các trục kết nối.

   Ngoài điều khiển phần thân bi theo nhiều kiểu khác nhau như tay gạt, bộ điều khiển điện, bộ điều khiển khí nén.

   Phần tay gạt là bộ phận quan trọng của van bi được gắn với tay gạt, quả bi mà người vận hành sử dụng điều khiển đóng mở van, Tay gạt được làm từ thép không rỉ, thép đúc.

2.2 Nguyên lý hoạt động van bi thép:

    Van bi thép có nguyên lí hoạt động cực kì đơn giản chỉ cần gạt sang trái hoặc sang phải theo 1 góc 90 độ tùy theo lực của người dùng khi đó trục van quay làm chuyển động quả bi giúp dòng lưu chất chảy qua tương ứng với lực gạt của người dùng

3. Ứng dụng van bi thép

   Ứng dụng: van bi thép được thiết kế nhỏ gọn kiểu kết nối chắc chắn, bền bỉ nên được sử dụng trong nhiều lĩnh vực khác nhau đặc trưng là ngành công nghiệp như hệ thống lò hơi, nồi hơi, nhà máy điện

   Ứng dụng: được sử dụng nhiều trong các hệ thống đường ống xử lí nước dụng như nước sạch, nước thải, khu tập thể, bể bơi,…

4. Ưu điểm, nhược điểm của van bi thép

4.1. Ưu điểm của van bi thép

• Được thiết kế nhỏ gọn chắc chắn chuyên sử dụng để phân phối và thay đổi hướng của dòng chảy.
• Van bi thép chịu được nhiệt độ cao, áp suất lớn dễ dàng lắp đặt và sử dụng trong nhiều lĩnh vực khác nhau  nhựa đường, hơi nóng, nước nóng, xăng dầu
• Van bi thép có độ bền và độ cứng cao hơn các loại van nhựa, đồng, inox, gang,…
• Van bi thép có giá thành rẻ hơn so với van bi đồng, van bi inox

4.2. Nhược điểm của van bi thép

• Van bi thép nặng hơn so với các dòng van bi khác

5.Các kiểu van bi thép dang được sử dụng trên thị trường hiện nay

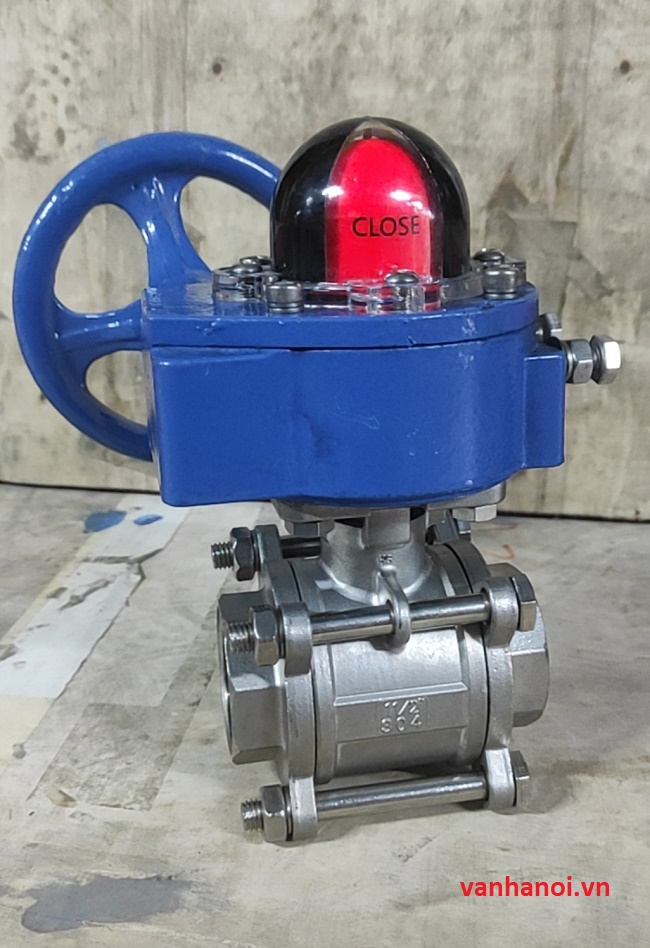

5.1. Van bi thép tay quay lắp ren

Thông số kỹ thuật:

• Kích thước van: 10A – 200A
• Chất liệu: thép không rỉ, inox,…
• Loại van: hai thân, 3 thân
• Kiểu lắp: lắp ren
• Áp lực làm việc: max 25 bar
• Nhiệt độ làm việc: 0 độ C – 180 độ C
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Nhật Bản
• Bảo hành: 12 tháng

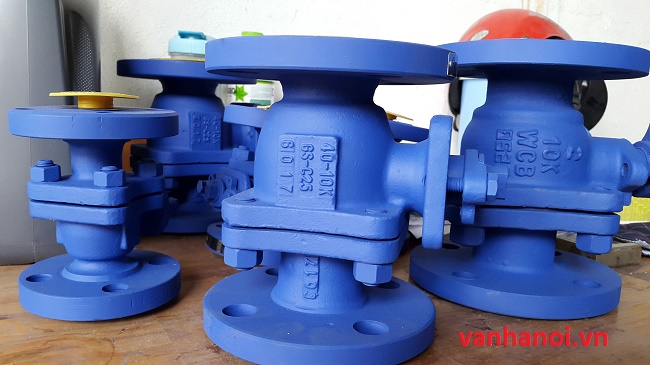

5.2. Van bi thép lắp bích

Thông số kỹ thuật

• Kích Thước van: DN8 – DN200
• Vật liệu chế tạo: Thép đúc, inox, thép không rỉ
• Gioăng: cao su
• Bộ chuyển động: Tay quay
• Kiểu kết nối: Mặt bích
• Nhiệt độ làm việc: 0 độ - 250 độ C
• Áp lực làm việc: 16kg/cm2- 64kg/cm2
• Xuất xứ: Việt Nam, Trung Quốc, Hàn Quốc, Đài loan
• Bảo hành: 12 tháng

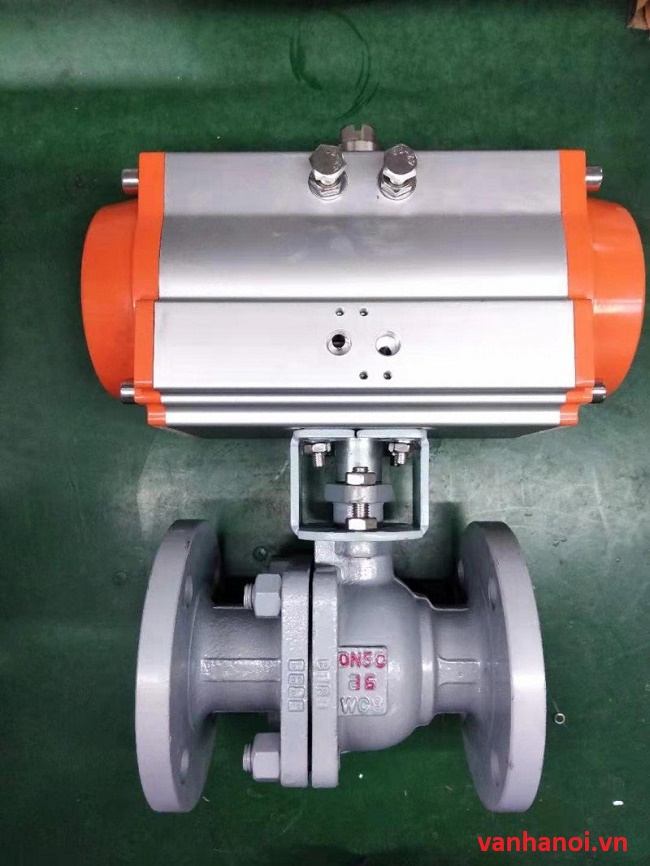

5.3. Van bi thép điều khiển khí nén

Thông số kỹ thuật

• Side: DN15 – DN200
• Chất liệu: Thép đúc ASTMA126,WCB, thép không rỉ, inox SUS 304,316
• Kiểu lắp: lắp ren, lắp bích
• Bộ chuển động: khí nén
• Kiểu vận hành: on,off, tuyến tính
• Nhiệt độ làm việc: 0 độ C – 350 độ C
• Áp lực làm việc: 16bar – 40bar
• Xuất xứ: Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc, Châu Âu,…
• Bảo hành: 12 tháng

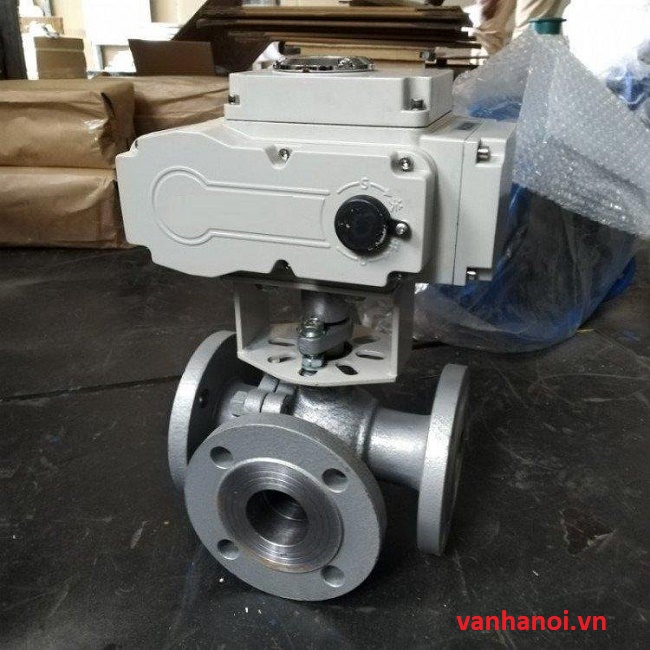

5.4. Van bi thép điều khiển điện

Thông số kỹ thuật

• Kích cỡ van: DN15 – DN250
• Vật liệu van: Thép không rỉ, inox
• Gioăng làm kín: cao su, teflon,…
• Kiểu kết nối: lắp ren, lắp bích
• Điện áp hoạt động: 24V, 220V, 380V
• Kiểu hoạt động: On,off, tuyến tính
• Nhiệt độ làm việc: - 10 độ C – 300 độ C
• Áp lực làm việc: PN16, PN25, PN40, PN60
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan, Nhật bản,…
• Bảo hành: 12 tháng

6. Báo giá van bi thép

   Công ty TNHH Thuận Phát chúng tôi chuyên cung cấp các dòng van bi uy tín nhất trên thị trường Việt Nam được nhập khẩu chính hãng có đầy đủ các thông tin giấy tờ COCQ. Đầy Đủ các kích cỡ khác nhau nhập về với số lượng lớn, giao hàng nhanh.

   Van bi thép bên chúng tôi có đầy đủ các kích cỡ mẩu mã khác nhau từ bé đến lớn, các loại van bi thép khác nhau tay gạt, van bi thép tay gạt, van bi thép lắp ren, van bi thép điều khiển điện, van bi thép điều khiển khí nén có giá thành theo kích cỡ, xuất xứ van.

Liên hệ ngay cho chúng tôi để được tư vấn báo giá Van bi thép một cách nhanh nhất.
