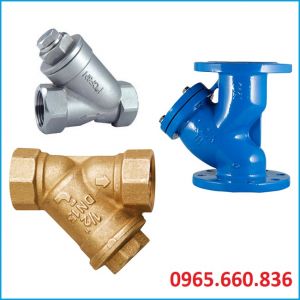

Van lọc y

I. Giới thiệu lọc y

Lọc y là một thiết bị công nghiệp không thể thiếu trong các đường ống ngày nay, chúng được dùng để lắp đặt vào đường ống trước các thiết bị như van bướm, van bi, máy bơm,… chức năng dùng để loại bỏ các chất cặn bẩn chỉ cho dòng lưu chất sạch đi qua nhằm bảo vệ hệ thống.

Lọc y hiện nay có rất nhiều các dạng khác nhau được sản xuất từ các chất liệu inox201, inox304, inox316, gang cầu, gang dẻo, thép đúc, nhựa UPVC, PVC, CPVC, đồng. Lọc y có dãi kích cỡ từ DN15 – DN600 thiết kế theo nhiều kiểu lắp vào đường ống như ren, mặt bích, rắc co, dán keo.

Vì sao chúng được gọi là lọc y vì được thiết kế theo hình dáng chữ y dài bên trong chứa lưới lọc với hai dạng tấm lưới đục và lưới đan mỗi dạng phù hợp với các chất cặn bả lớn nhỏ khác nhau.

Lọc y chế tạo từ nhiều loại chất liệu khác nhau cho nên mỗi dạng chất liệu chúng sẽ phù hợp với mức nhiệt độ, áp suất lớn nhỏ từ hệ thống, chính vì thế chúng sử dụng ổn định trong nhiều môi trường khác nhau như nước đa dụng, hơi nóng, dầu nóng, xăng dầu, dung dịch, hóa chất, các lưu chất ăn mòn cao như axit, bazo,... và nhiều môi trường sử dụng khác có liên quan.

Ngày nay sản phẩm lọc y đang được chúng tôi nhập khẩu từ Đài Loan, Hàn Quốc, Nhật Bản, Thổ Nhĩ Kỳ, Italia, Trung Quốc, Đức,… về Việt Nam để cung cấp đi khắc các công trình lớn nhỏ trên khắp các tỉnh thành toàn quốc. Sản phẩm bên nhà chúng tôi cung cấp cam kết mẫu mã đẹp, đa dạng nhiều dạng khác nhau, cam kết hàng chính hãng 100%, giấy tờ CO~CQ đầy đủ, bảo hành 12 tháng, đổi trả 1.1 khi có lỗi do nhà sản xuất.

Nhanh tay liên hệ tới hotline: 0965.660.836 để đặt hàng và nhận nhiều ưu đãi từ đơn vị chúng tôi.

II. Thông số kỹ thuật lọc y

• Kích cỡ: DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Chất liệu chế tạo: inox, thép, gang, đồng, nhựa
• Lưới lọc: inox, thép không rỉ
• Kết nối: ren, mặt bích, rắc co
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Tính năng: lọc rác, lọc sạch cặn bẩn
• Nhiệt độ làm việc: -10 độ C – 220 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước, xăng dầu, khí, dung dịch, hóa chất,…
• Xuất xứ: Trung Quốc, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Đức, Châu Âu,…
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động lọc y

A. Cấu tạo lọc y

Cấu tạo lọc y cực kì đơn giản bao gồm 3 bộ phận chính sau:

Thân van

Thân van được làm từ các dạng chất liệu khác nhau như inox, thép, gang, đồng với lối thiết kế theo hình dáng chữ y, hai đầu thân van chế tạo đa dạng các kiểu kết nối như mặt bích, vặn ren, rắc co tùy thuộc vào hệ thống để lắp đặt.

Lưới lọc

Lưới lọc chúng được làm từ chất liệu inox, thép không rỉ, nó là bộ phận tiếp súc trực tiếp với dòng chảy với nhiệm vụ lọc sạch dòng lưu chất khỏi các chất cặn bẩn có trong đường ống. Lưới lọc có thể tháo ra lau chùi một cách dễ dàng và lắp lại. Lưới lọc có hai dạng khác nhau như:

Lưới lọc đan: là một dạng lưới lọc được làm từ các sợi kim loại chúng được đan với nhau để tạo ra tấm lưới cuôn tròn với kích thước lỗ nhỏ hơn nhiều so với dạng đục, chúng có thể nhỏ tới 0,07mm sử dụng cho các chất cặn bẩn siêu nhỏ.

Lưới lọc đục lỗ: là dạng lưới được đục nhiều lỗ sung quanh tấm kim loại inox, thép không rỉ, khi đục song chúng được quộn thành hình tròn ống và hàn lại với nhau lắp vào trong nhánh chữ y của van. Với dạng lưới này chúng thường có kích thước lỗ từ 0,8mm – 3,2mm phù hợp cho nhiều loại rác thải, mảnh vụn lớn.

Nắp van

Nắp van được chế tạo từ chất liệu giống với thân van đây là bộ phận có nhiệm vụ tháo ra xả các chất cặn bẩn ra bên ngoài và lấy lưới lọc ra lau chùi, vệ sinh sạch sẽ các chất cặn bẩn bám vào lưới dẩn đến tình trạng tắc nghẻn van. Nắp va có hai kiểu lắp vặn ren và mặt bích đối với dạng ren sử dụng cho các loại van có kích thước nhỏ, dạng mặt bích sử dụng cho các van có kích thước lớn.

B. Nguyên lý hoạt động lọc y

Đầu tiên khi có dòng chảy đi vào bắt buộc chúng phải đi qua phần lưới lọc bên trong khi đó các chất cặn bẩn, mảnh vở, cát đá, rác thải sẽ được giữ lại mà chứa trong bồn chứa dưới nhánh chữ y, dòng nước không còn rác thải đi qua bình thường. Khi giác thải đầy lưới lọc cần tháo nắp bịt lắp ở dưới nhánh chữ y chứa lưới lọc cho các chất cặn bẩn lọc được ra bên ngoài và vệ sinh lưới lọc song nắp lại van lọc bình thường.

IV. Lọc y dùng để làm gì?

• Lọc y có mục đích chính dùng để loại bỏ các chất cặn bẩn, các hạt, chất thải không mong muốn ra khỏi dòng lưu chất, chúng sử dụng nhằm bảo vệ mội thiết bị lắp sau van như máy bơm, van xả, van điều khiển,…
• Lọc y chúng sử dụng lắp đặt ở nhiều các hệ thống ngang dọc, thẳng tùy thuộc vào từng đường ống và không gian rộng hẹp của hệ thống mà khách hàng đang sử dụng. Mỗi dạng vật liệu sẽ phù hợp với từng môi trường áp lực sử dụng khác nhau.
• Lọc y chúng là một thiết bị đường ống cực kì quan trong và không thể thiếu cho hệ thống để bảo vệ các thiết bị tránh khỏi thiệt hại tiềm ẩn do cặn bẩn, rác thải gây ra.

V. Lọc y được lắp đặt ở đâu, những vị trí nào

• Lọc y được lắp đặt ở rất nhiều nơi trong hệ thống ví dụ lắp đặt ngay sau các thiết bị như máy bơm, các loại van công nghiệp khác nhằm bảo vệ chúng khỏi các mảnh vụn còn sót lại trong đường ống.
• Trong hệ thống khí và hơi chúng ta phải lắp đặt chúng sao cho bầu lọc nằm ngang mục đích tránh cho nước tích tụ lại trong bầu lọc dễ dẩn đến nhiều tình trạng như sói mòn hư hỏng van.
• Trong điều kiệm chất lỏng cần lắp phần bộ lọc chếch xuống theo chiều dọc chúng sẽ đảm bảo cho việc khi lọc các chất cặn bẩn sẽ bị giữ lại dưới bầu ngăn không cho chúng trào ngược lại vào đường ống.
• Ngoài ra chúng ta không nên lắp đặt lọc y theo hướng lọc từ dưới dẩn đến tình trạng các chất thải sẽ bị dơi xuống đường ống, để đảm bảo được van lọc ổn định cần lắp đúng theo phương ngang.

VI. Ưu điểm nhược điểm lọc y

1. Ưu điểm lọc y

• Là một thiết bị đường ống vận hành không gây ra tiếng ồn.
• Lắp đặt dễ dàng ở nhiều vụ trí khác nhau.
• Giảm tình trạng tắc nghẻn đường ống do lưu chất cặn bẩn gây ra.
• Lọc sạch dòng lưu chất bên trong đường ống, nâng cao hiệu quả cho việc sử dụng trong nhiều hệ thống.
• Cấu tạo van đơn giản, ít bộ phận do vậy chúng có giá thành rẻ tiết kiệm chi phí cho chủ đầu tư.
• Giá thành của lọc y thường rẻ hơn nhiều so với các dạng van công nghiệp khác.
• Lọc y được làm từ nhiều các chất liệu khác nhau phù hợp cho nhiều môi trường có nhiệt độ cao, áp xuất lớn, các chất ăn mòn.
• Không phải bảo trì nhiều so với các dòng van khác, việc lắp đặt vào đường ống củng khá đơn giản không cần chuyên cao.

2. Nhược điểm lọc y

• Khi không thường xuyên tháo nắp van ra lau chùi lưới lọc hiệu xuất làm việc bị giảm đáng kể.
• Không sử dụng cho các môi hệ thống có chứa chất kết dính van sẽ không vận hành được.

VII. Ứng dụng lọc y

Trong các ngành công nghiệp, nông nghiệp, dân sinh ngày nay ở các hệ thống cần sự sạch sẽ từ lưu chất thường không thể thiếu lọc y chúng lắp đặt để lọc sạch các lưu chất không cho các chất cặn bẩn, rác thải.

• Lọc y ứng dụng trong hệ thống chất lỏng ở các hệ thống sử lý nước sạch, nước thải trong các nhà máy để loại bỏ các rác thải bên trong hệ thống.
• Lọc y ứng dụng trong các hệ thống PCCC chúng được để lắp đặt ở trước các hệ thống máy bơm để loại bỏ các tạp chất bẩn không mong muốn.
• Lọc y ứng dụng trong hệ thống hơi nóng, mục đích để loại bỏ các chất cặn bẩn giữ cho hơi đi qua luôn sạch sẽ.
• Lọc y ứng dụng trong các nhà máy sản xuất nước giải khát, bia rượu.
• Lọc y ứng dụng trong các hệ thống dung dịch, hóa chất ăn mòn mạnh axit, bazo đối với dòng lọc y nhựa.

VIII. Các dạng sản phẩm lọc y

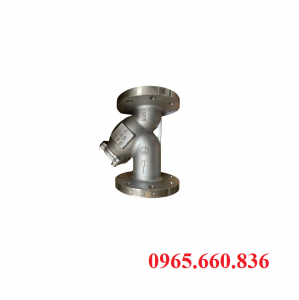

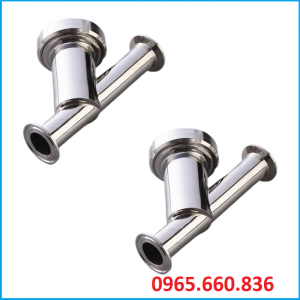

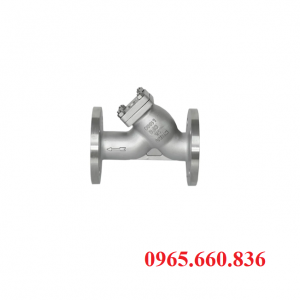

8.1. Lọc y inox

Đây là loại van được chế tạo hoàn toàn từ chất liệu inox201, inox304, inox316 chất liệu này cho khả năng chống mài mòn, chống bám bụi, chống va đập cực kì tốt chúng dễ dàng được làm sạch. Với hai kiểu kết nối vào đường ống theo dạng lắp ren, mặt bích kích cỡ DN15 – DN400 chúng có thể lắp đặt cho mọi loại hệ thống lớn nhỏ khác nhau và được ứng dụng trong các môi trường như nước sạch, nước thải, khí hơi, dầu nóng, dung dịch, hóa chất,…

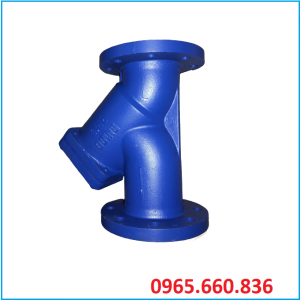

8.2. Lọc y gang

Lọc y gang là dạng van được sử dụng phổ biến nhất trên thị trường ngày nay chính vì giá thành thấp và chất liệu tương đối tốt với phần thân được làm từ chất liệu gang cầu, gang dẻo,… bề mặt bên ngoài phủ thêm một lớp sơn Epoxy chống rỉ giúp cho chúng vận hành tốt trong nhiều điều kiện lưu chất khác nhau như trong hệ thống sử lý nước sạch, hơi nóng,…

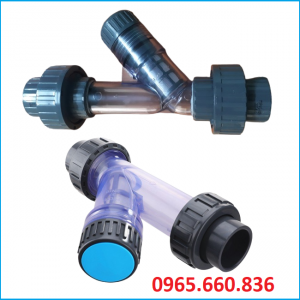

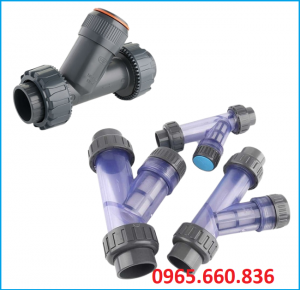

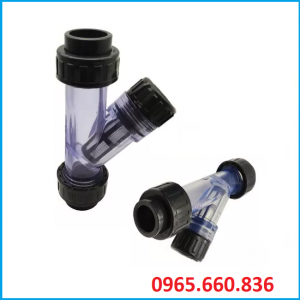

8.3. Lọc y nhựa

Đây là một dòng van chuyên sử dụng trong các hệ thống hóa chất ăn mòn axit, bazo,… chất liệu chế tạo ra chúng từ nhựa UPVC, PVC, CPVC kết nối vào hệ thống theo dạng lắp ren, mặt bích, rắc co. Lọc y nhựa chúng ngoài sử dụng trong các hệ thống ăn mòn ra nó còn được lắp đặt cho các hệ thống lưu chất bình thường như nước, tuy nhiên đối với dòng van này có độ bền không được tốt, dễ bị hư hỏng khi có lực tác động mạnh từ bên ngoài va vào van.

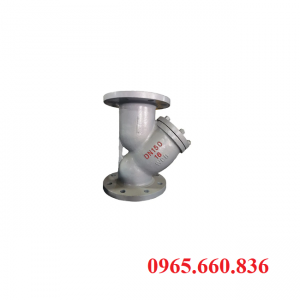

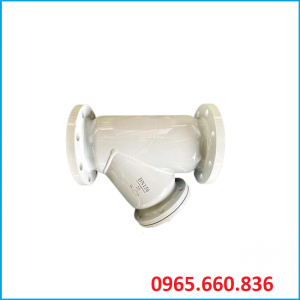

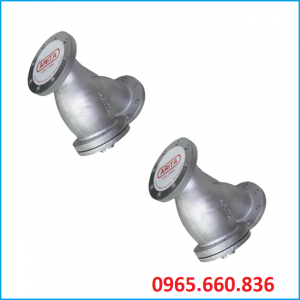

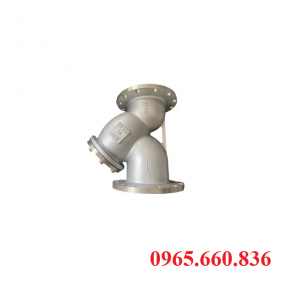

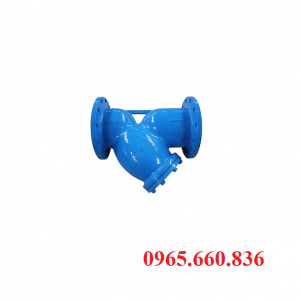

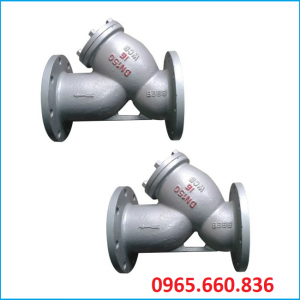

8.4. Lọc y thép

Lọc y thép được thiết kế từ chát liệu thép cacboon thép đúc bền cực cao, chịu được mức nhiệt độ cao, áp xuất lớn, sét về độ bền cơ học thì chúng là dòng van có độ bền cao nhất trong tất cả các sản phẩm được làm từ chất liệu khác. Chính vì vậy nó được sử dụng trong các hệ thống có nhiệt độ, áp lực lớn như hơi nóng, khí nén.

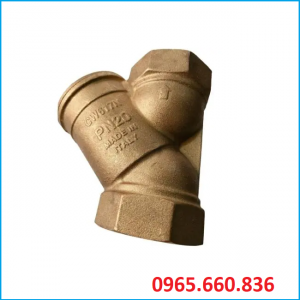

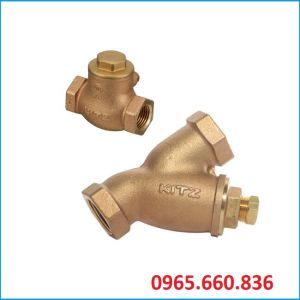

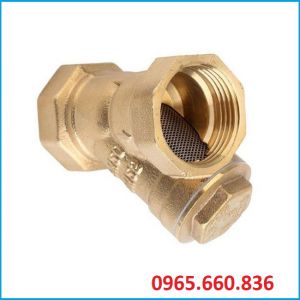

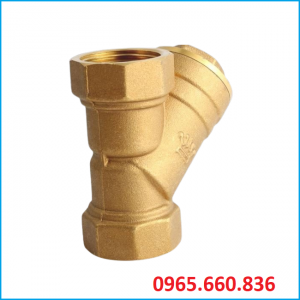

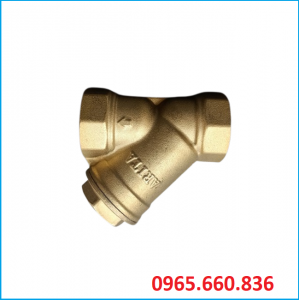

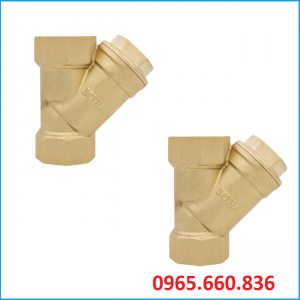

8.5. Lọc y đồng

Đây là một kiểu van được làm từ chất liệu đồng, đồng thau kích cỡ của chúng củng hạn chế chỉ từ DN15 – DN100 sử dụng trong các đường ống nhỏ. Với chất liệu đồng chúng được ứng dụng cho các môi trường như nước, khí hơi,…

Tuy nhiên dòng van này có giá thành cực cao chi phí đầu tư lớn gấp đôi so với dòng van gang.

IX. Các loại lọc y được sử dụng nhiều trên thị trường

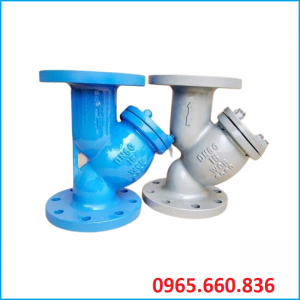

9.1. Lọc y Trung Quốc

Lọc y Trung Quốc đang là một dòng van có giá thành rẻ nhất so với các dòng van nhập khẩu ngày nay tuy giá thành của chúng rẻ nhưng về chất liệu tương đối tốt, dễ dàng cho chúng a có thể tìm kiếm được van trên thị trường. Tuy nhiên để chọn được van chất liệu củng là điều đang quan ngại vì thế khách hàng cần tìm địa chỉ uy tín, đáng tin cậy để mua.

9.2. Lọc y Đài Loan

Lọc y Đài Loan là một trong số các sản phẩm có chất lượng tương đối tốt chúng được sản xuất tại các nhà máy đến từ Đất nước Đài Loan mang cho mình nhiều lợi thế cả về giá thành và chất lượng cho nên rất được người Việt Nam ưu tiên sử dụng.

9.3. Lọc y Hàn Quốc

Lọc y Hàn Quốc với lối thiết kế từ Hàn Quốc mang lại sự hiện đại về chất lượng sản phẩm chúng có đa dạng các chất liệu như inox, thép, gang, đồng. Lọc y Hàn Quốc đang được chúng tôi cung cấp trên thị, hàng nhập khẩu chính hãng, nguồn gốc xuất xứ rỏ ràng mang đến sự yên tâm cho khách hàng khi sử dụng vào hệ thống của mình.

9.4. Lọc y Nhật Bản

Đây là một dòng van có chất lượng tốt nhất trên thị trường, chúng được sản xuất từ Nhật Bản nơi có kỹ thuật công nghệ phát chuyển bậc nhất thế giới. Các dòng lọc y đến từ Nhật Bản thường sẽ có giá thành cao hơn các sản phẩm nhập khẩu từ các nước khác.

X. Lưu ý khi lắp đặt lọc y

Khi lắp đặt van lọc y vào hệ thống của mình chúng ta cần lưu ý những điểm sau đây để lắp đặt van vào hệ thống một cách an toàn nhất và hợp lí nhất:

• Lưu ý 1: khi mua sản phẩm cần chú ý đến kích cỡ của đường ống và lựu chọn van phù hợp với hệ thống.
• Lưu ý 2: về kết nối van có rất nhiều kiểu kết nối khác nhau như ren, bích, rắc co lựu chọn sao cho kiểu kết nối hợp với đường ống của mình.
• Lưu ý 3: cần lưu ý về chiều của dòng chảy khi lắp đặt van người lắp phải lắp chính sác hướng của chúng, thông thường trên các đường ống thường có hướng mũi tên chỉ hướng của dòng chảy.
• Lưu ý 4: tùy vào từng hệ thống van có thể lắp đặt theo nhiều phương hướng khác nhau nhưng tuy nhiên lắp van theo phương nằm ngang là tối ưu nhất.
• Lưu ý 5: đối với dạng lọc y mặt bích ta có thể lắp thêm miếng đệm cao su để tăng độ kín cho van.
• Lưu ý 6: Cần kiểm tra định kì và mở nắp lau chùi lưới lọc thường xuyên để cho van luôn ở trong tình trạng tốt nhất.

XI. Catalogue lọc y

Catalogue lọc y là một dạng tài liệu bên trong chúng có chứa đầy đủ các thông tin về sản phẩm như thông số, hình ảnh,… hiện nay chúng tôi đang cung cấp Catalogue của tất cả các sản phẩm lọc y khách hàng có nhu cầu liên hệ ngay tới chúng tôi.

XII. Cách bảo trì lọc y

• Lọc y với nhiệm vụ lọc cặn bẩn, rác thải bên trong dòng lưu chất chính vì thế bạn cần có thời gian định kì để bảo trì, bảo dưỡng van để gia tăng độ bền và đạt hiệu quả tốt nhất khi hoạt động.
• Khi bảo dưỡng van bạn cần chuẩn bị đầy đủ phụ tùng như linh kiện van, ống, bộ lọc,… các thiết bị liên quan đến van song rồi ngắt toàn bộ hệ thống đảm bảo rằng không có dòng chảy đi qua.
• Tiến hành tháo nắp lọc y ra kiểm tra bên trong song đó tháo lưới lọc ra xem còn sử dụng tốt hay không để thay thế lưới lọc mới.
• Sau khi tháo lưới lọc cần  vệ sinh luôn bề mặt bên trong thân van không để cho các chất cặn bẩn bám vào sung quanh bề mặt làm giảm hiệu quả lọc.
• Khi bảo trì lau chùi sạch sẽ sản phẩm những bộ phận nào cần thay mới thi thay song rồi lắp đặt van lại về vị trí ban đầu, vặn chặt lại cho van vào hoạt động bình thường.

XIII. Bảng giá lọc y

Bảng giá sản phẩm lọc y đang là vấn đề khách hàng quan tâm nhất tuy nhiên mỗi loại sản phẩm đều có một mức giá khác nhau và không đồng đều vì thế khách hàng đang có nhu cầu về giá thành sản phẩm hãy nhất máy liên hệ trực tiếp tới chúng tôi để nhận được bảng giá sản phẩm lọc y.

Mọi chi tiết xin liên hệ tới SDT: 0965.660.836 để được đội ngủ nhân viên bên chúng tôi tư vấn nhiệt tình, tận tâm, chu đáo nhất.
