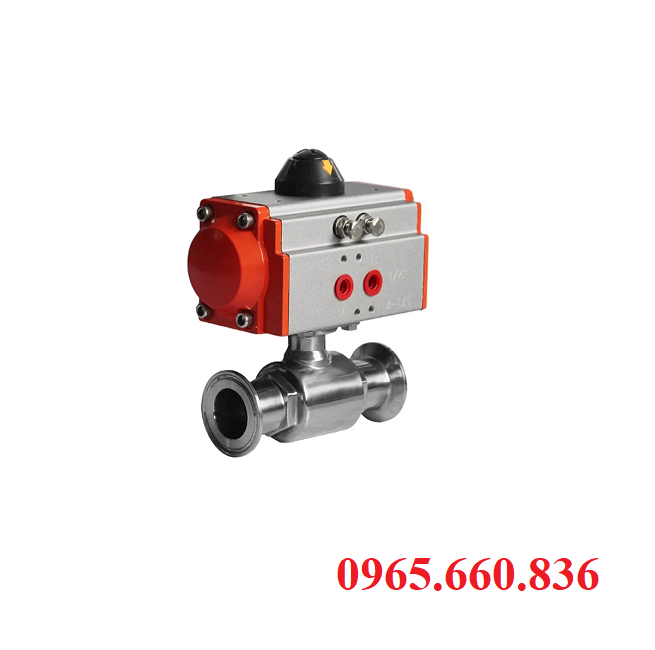

Van bi vi sinh khí nén Q681F-16P/R

I. Thông số kỹ thuật.

• Sản phẩm: Van bi vi sinh khí nén Q681-16P/R.
• Model: Q681F-16P (inox 304), Q681F-16R (inox 316).
• Chất liệu thân van: Inox 304 hoặc 316 – bền, chống ăn mòn, đảm bảo vệ sinh.
• Gioăng làm kín: PTFE – chịu nhiệt, chống mài mòn tốt.
• Kích thước kết nối: DN15 – DN100, đáp ứng nhiều hệ thống đường ống.
• Kiểu nối: Clamp – tháo lắp nhanh, tiện vệ sinh.
• Áp suất làm việc: Tối đa 1.6 Mpa.
• Nhiệt độ tối đa: Khoảng 425°C.
• Bộ điều khiển khí nén: Tùy chọn tác động đơn hoặc kép.
• Vỏ truyền động: Hợp kim thép, đạt chuẩn IP67 – chống bụi, chống nước tốt.
• Ứng dụng: Phổ biến trong dây chuyền sản xuất sữa, bia, nước giải khát, rượu…

II. Cấu tạo và nguyên lý hoạt động của van bi vi sinh khí nén Q681-16P/R.

1. Cấu tạo van bi vi sinh khí nén Q681-16P/R.

Đây là một loại van bi được sử dụng nhiều trong ngành công nghiệp vi sinh, với thiết kế đặc biệt, nó được sử dụng đảm bảo hệ thống có độ vệ sinh cao như ngành thực phẩm, dược phẩm hoặc sử lý nước sạch. Van nó gồm 2 bộ phận chính là thân van và bộ điều khiển khí nén:

Thân van bi:

• Vật liệu: Được làm từ thép không gỉ, inox 304, inox 315 đảm bảo độ vệ sinh cao, không bị ăn mòn bởi các hoá chất công nghiệp. Bề mặt của thân van được mài bóng giúp ngăn sự bám bụi, bám bẩn đảm bảo tính vệ sinh cao.
• Bi van: Là bộ viên bi inox đặt trong thân van, nó được đục một lỗ xuyên tâm đảm bảo trong quá trình hoạt động cho dòng lưu chất đi qua hoặc ngắt dòng lưu chất khi van đóng.
• Gioăng làm kín: Được đặt giữa bi van và thân van, giúp tạo độ kín khít cho hai bộ phận này giúp cho chúng hoạt động trơn chu trong quá trình sử dụng.
• Trục van: Giúp kết nối giữa bi van và bộ truyền động, được làm từ inox để đảm bảo độ bền và khả năng chống ăn mòn cao.
  Kiểu kết nối: Van thường được kết nối bằng kiểu lắp ren, mặt bích hoặc clamp, phù hợp với các hệ thống đường ống trong ngành vi sinh.

Bộ truyền động khí nén:

• Vật liệu: Làm từ hợp kim nhôm phủ sơn tĩnh điện chống ăn mòn và bụi bẩn, đạt tiêu chuẩn bảo vệ cao như IP67, IP68.
• Cấu tạo chính: Bên trong bộ điều khiển bao gồm piston, bánh răng và lò xo. Piston chuyển động nhờ áp lực khí nén, truyền lực qua bánh rang để xoay trục van.
• Loại truyền động: Có hai dạng chính là tác động đơn hoặc tác động kép.
• Áp suất khí nén: Trong môi trường hoạt động van chịu được áp suất trung bình từ 3 đến 8 bar để vận hành.

Phụ kiện đi kém:

• Bộ giới hạn hành trình để xác định quá trình đóng mở chi tiết của van.
• Bộ định vị, điều chỉnh góc mở của van cho lượng lưu chất đi qua theo người điều khiển.
• Van điện từ để điều khiển khí nén từ xa.

2. Nguyên lý hoạt động van bi vi sinh khí nén Q681-16P/R.

Van bi vi sinh khí nén Q681-16P/R hoạt động dựa trên cơ chế sử dụng áp lực khí nén để điều khiển trạng thái đóng mở hoặc điều tiét dòng chảy của lưu chất. Nguyên lý hoạt động cụ thể phụ thuộc vào loại bộ truyền động:

Trường hợp tác động đơn:

• Ở trạng thái nghỉ (không cấp khí nén), lò xo trong bộ truyền động giữ van wỏ vị trí mặc định (thường đóng hoặc thường mở tuỳ thiết kế).
• Khi khí nén được cấp vào đầu truyền động, áp lực khí đẩy piston chuyển động. Piston tác động qua hệ thống bánh răng, làm trục van xoay một góc 90 độ, dẫn động bi van mở (hoặc đóng, truỳ trạng thái ban đầu).
• Khi ngừng cấp khí, lò xo tự động đẩy piston trở về vị trí ban đầu, làm van trở lại trạng thái mặc định.

Trường hợp tác động kép:

• Van yêu cầu khí nén cho cả hai quá trình đóng mở.
• Khi khí nén được cấp vào cổng thứ nhất của bộ truyền động, piston di chuyển, làm trục van xoay trong phạm vi 90 độ để mở van, cho phép lưu chất di qua lỗ của bi van.
• Khi khí nén được cấp vào cổng thứ hai, piston di chuyển ngược lại, làm trục van xoay 90 độ theo hướng ngược lại để đóng van, chặn dòng chảy.
• Nếu mất khí nén, van sẽ giữ nguyên trạng thái cuối cùng trước khi mất áp lực.

Van Q681-16P/R thường được thiết kế để chịu áp suất tối đa 16 bar và phù hợp với các hệ thống vi sinh nhờ tính vệ sinh cao, vận hành tự động nhanh chóng (thời gian đóng mở khoảng 1-3s) và khả năng hoạt động ổn định trong môi trường axit, kiềm hoặc nhiệt độ cao.

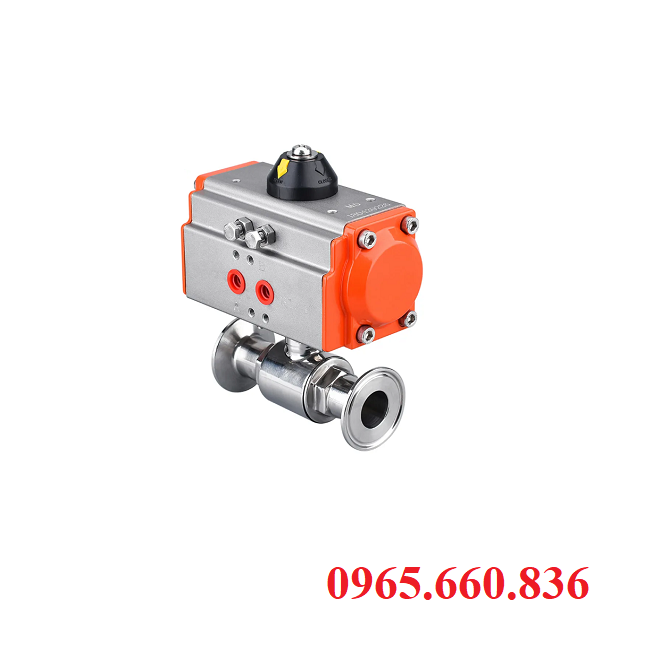

III. Ưu điểm chính của van bi vi sinh khí nén Q681F-16P/R

Van bi vi sinh khí nén Q681F-16P/R nổi bật với nhiều ưu thế vượt trội, lý tưởng cho các lĩnh vực đòi hỏi tiêu chuẩn vệ sinh nghiêm ngặt như chế biến thực phẩm, sản xuất đồ uống và công nghiệp dược phẩm:

• Thiết kế tối ưu cho vệ sinh: Cả bề mặt trong và ngoài của van đều được gia công mịn bóng, giảm thiểu nguy cơ tích tụ cặn bẩn hoặc sinh sôi vi khuẩn, đáp ứng yêu cầu khắt khe về độ sạch.
• Hoạt động tự động hiệu quả: Nhờ tích hợp bộ truyền động khí nén, van vận hành mượt mà và nhanh nhạy, giúp tiết kiệm thời gian và công sức so với điều khiển thủ công.
• Vật liệu chắc chắn, chống mài mòn: Được chế tạo từ thép không gỉ 304 hoặc 316, van có khả năng kháng ăn mòn tốt, phù hợp với môi trường chứa axit nhẹ hoặc hóa chất tẩy rửa.
• Kết nối linh hoạt kiểu clamp: Thiết kế này cho phép lắp đặt, tháo gỡ và làm sạch dễ dàng, đặc biệt tiện lợi trong các hệ thống yêu cầu quy trình CIP/SIP thường xuyên.
• Tùy chỉnh linh hoạt: Van hỗ trợ cả hai chế độ tác động đơn và tác động kép, đáp ứng đa dạng yêu cầu vận hành trong các ứng dụng khác nhau.
• Khả năng chịu lực và nhiệt ấn tượng: Van duy trì hiệu suất ổn định ở nhiệt độ tối đa 425°C và áp suất 1.6 MPa, không bị hư hỏng hay mất độ kín.
• Đảm bảo an toàn tuyệt đối: Gioăng làm từ PTFE cung cấp khả năng kín khít hoàn hảo, ngăn chặn rò rỉ lưu chất – yếu tố then chốt trong sản xuất thực phẩm và đồ uống.

IV. Tình tương thích của van bi vi sinh khí nén Q681F-16P/R.

Van bi vi sinh khí nén Q681F-16P/R nổi bật với khả năng thích ứng linh hoạt trong nhiều hệ thống và điều kiện vận hành đa dạng. Thiết kế clamp và kích thước từ DN15 đến DN100 giúp van dễ dàng tích hợp vào các đường ống khác nhau. Nó hoạt động hiệu quả với nước, bia, sữa, thậm chí dung dịch axit nhẹ, mà không ảnh hưởng lưu chất. Khả năng chịu nhiệt, áp suất cao cùng độ kín tối ưu đảm bảo hiệu suất ổn định trong mọi môi trường:

• Ứng dụng rộng với các lưu chất khác nhau: Van vận hành hiệu quả với nước tinh khiết, nước ngọt, bia, sữa, rượu, thậm chí cả dung dịch axit nhẹ, mà không ảnh hưởng đến đặc tính của chất lỏng đi qua.
• Hoàn hảo cho môi trường vi sinh: Nhờ kết nối clamp tiện lợi và bề mặt inox được gia công bóng mịn, van dễ dàng hòa nhập vào các dây chuyền sản xuất khắt khe như chế biến thực phẩm, đồ uống, mỹ phẩm và dược phẩm.
• Dễ dàng tích hợp: Với dải kích thước từ DN15 đến DN100, van phù hợp để lắp đặt vào nhiều loại đường ống hiện hữu mà không cần điều chỉnh phức tạp.
• Hỗ trợ tự động hóa tối ưu: Van tương thích mượt mà với các hệ thống điều khiển khí nén trong SCADA hoặc PLC, cho phép quản lý và vận hành từ xa một cách chính xác.
• Hiệu suất bền bỉ ở điều kiện khắc nghiệt: Khả năng chịu nhiệt vượt trội cùng độ kín khí hoàn hảo giúp van duy trì hoạt động ổn định trong các môi trường sản xuất liên tục, đòi hỏi độ chính xác cao.

V. Thuận Phát chuyên cung cấp các sản phẩm van bi vi sinh khí nén G681-16P/R chính hãng

1. Sản phẩm chất lượng cao với nguồn gốc minh bạch

Van bi vi sinh khí nén Q681F-16P/R do Công ty TNHH Vật tư Công nghiệp Thuận Phát phân phối đảm bảo 100% chính hãng, đi kèm giấy chứng nhận CO-CQ rõ ràng về xuất xứ. Mỗi sản phẩm đều trải qua quá trình kiểm định nghiêm ngặt trước khi đến tay khách hàng, đáp ứng tiêu chuẩn vi sinh khắt khe cho các ngành như thực phẩm, đồ uống và dược phẩm. Thuận Phát cung cấp đa dạng mẫu mã, kích cỡ từ DN15 đến DN100, phù hợp cho cả hệ thống sản xuất lớn lẫn các ứng dụng nhỏ lẻ, đáp ứng linh hoạt mọi nhu cầu thực tế.

2. Dịch vụ chuyên nghiệp – linh hoạt – tận tâm

Khi chọn Thuận Phát, khách hàng được hưởng chính sách hỗ trợ toàn diện và minh bạch, bao gồm:

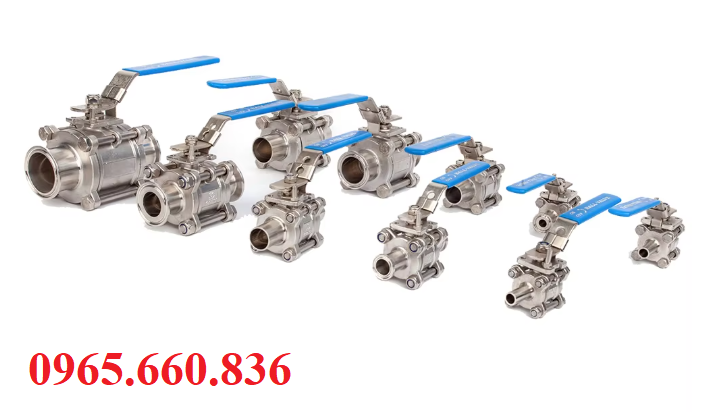

• Ưu đãi hấp dẫn: Báo giá nhanh chóng, chiết khấu cao cho đơn hàng lớn hoặc đối tác lâu năm.
• Giao hàng tiện lợi: Phủ sóng toàn quốc, miễn phí vận chuyển cho một số khu vực nội thành hoặc đơn hàng giá trị cao.
• Bảo hành đáng tin cậy: Chính sách đổi trả rõ ràng nếu sản phẩm lỗi từ nhà sản xuất, kèm bảo hành chính hãng đầy đủ.
• Hỗ trợ kỹ thuật tận nơi: Tư vấn miễn phí từ việc chọn model phù hợp đến hướng dẫn lắp đặt, vận hành tại chỗ khi cần thiết.
• Đồng hành bền vững: Cam kết cung cấp phụ kiện thay thế và dịch vụ bảo trì định kỳ, đảm bảo hệ thống vận hành ổn định lâu dài.

Xem thêm: Van bi nhựa khí nén Q611F-16S

Hotline liên hệ đặt hàng: 0965.660.836.
