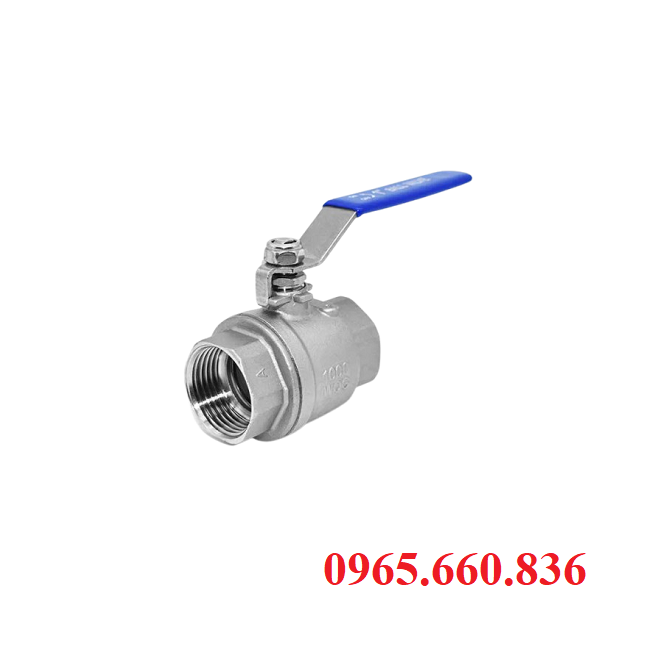

Van bi Q11F-16

I. Tìm hiểu van bi Q11F-16.

Van bi Q11F-16 là dòng van bi tay gạt nối ren, được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước sạch, khí nén, dầu nhẹ, và chất lỏng khác ở cả ứng dụng dân dụng lẫn công nghiệp nhẹ. Với thiết kế nhỏ gọn, kết nối ren tiện lợi, và cơ chế đóng mở nhanh chỉ trong 1/4 vòng quay, van bi Q11F-16 mang lại giải pháp tiết kiệm chi phí nhưng vẫn đảm bảo độ kín cao, vận hành mượt mà, và độ bền vượt trội. Van đặc biệt phù hợp cho các hệ thống như cấp thoát nước, phòng cháy chữa cháy (PCCC), tưới tiêu nông nghiệp, và dây chuyền sản xuất thực phẩm, nơi cần thao tác nhanh chóng và đáng tin cậy.

Cấu tạo của van bi Q11F-16.

Van bi Q11F-16 sở hữu thiết kế đơn giản nhưng chắc chắn, gồm các bộ phận chính được chế tạo từ vật liệu chất lượng cao:

• Thân van: Làm từ đồng thau mạ niken hoặc inox 304/316, chống ăn mòn nhẹ và bền bỉ trong môi trường nước, khí, hoặc dầu. Hai đầu ren ngoài (theo chuẩn BSP/NPT) giúp kết nối dễ dàng với đường ống.
• Bi van: Là quả cầu inox SUS304/SUS316 với lỗ xuyên tâm, cho phép lưu chất chảy qua khi van mở và chặn hoàn toàn khi đóng. Bề mặt bi được gia công mịn, giảm ma sát và tăng độ kín.
• Trục van: Làm từ thép không gỉ, kết nối tay gạt với bi van, truyền lực xoay chính xác, đảm bảo vận hành ổn định và chống gỉ sét.
• Tay gạt: Thiết kế công thái học, làm từ inox bọc nhựa cách nhiệt, chống trượt, giúp thao tác đóng mở nhẹ nhàng, an toàn ngay cả với nước nóng.
• Gioăng làm kín: Sử dụng PTFE (Teflon) chịu nhiệt, đặt tại các điểm tiếp giáp, ngăn rò rỉ hiệu quả trong điều kiện áp suất 1.6 MPa và nhiệt độ lên đến 120°C.
• Nắp van và vòng làm kín phụ trợ: Đúc từ cùng vật liệu thân van, bảo vệ cấu trúc bên trong, tăng độ bền và hỗ trợ duy trì độ kín khít lâu dài.

Cấu trúc này không chỉ giúp van bi tay gạt dễ lắp đặt, bảo trì mà còn cho phép thay thế từng bộ phận (gioăng, tay gạt) mà không cần tháo toàn bộ van, tiết kiệm chi phí và thời gian.

Nguyên lý hoạt động.

Van bi Q11F-16 hoạt động dựa trên cơ chế xoay bi đơn giản nhưng hiệu quả, lý tưởng cho các hệ thống cần đóng mở nhanh. Khi người dùng xoay tay gạt 90 độ, trục van truyền lực làm viên bi inox bên trong quay theo. Nếu lỗ xuyên tâm của bi song song với đường ống, van mở hoàn toàn, cho phép lưu chất (nước, khí, dầu nhẹ) chảy qua mà không gây thất thoát áp suất. Khi xoay tay gạt vuông góc, lỗ bi quay ngang, chặn dòng chảy chặt chẽ, đảm bảo không rò rỉ.

Cơ chế này giúp Van bi Q11F-16 vận hành mượt mà, giảm rung chấn đường ống, và đặc biệt tiện lợi trong các ứng dụng như hệ thống PCCC, tưới tiêu, hoặc dây chuyền sản xuất thực phẩm, nơi cần thao tác khẩn cấp hoặc thường xuyên. Với thời gian đóng mở chỉ vài giây, van mang lại hiệu suất cao và sự tiện nghi tối ưu cho người vận hành.

II. Hình ảnh thực tế và catalogue van bi Q11F-16

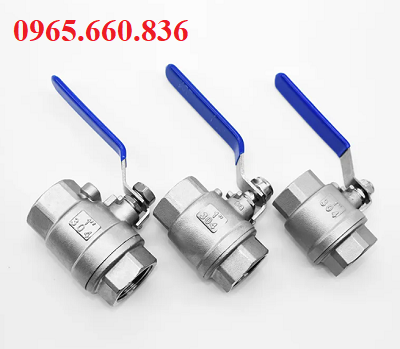

1. Hình ảnh thực tế van bi Q11F-16.

2. Catalogue van bi Q11F-16.

III. Ưu nhược điểm của van bi Q11F-16.

1. Ưu điểm van bi Q11F-16.

• Đóng mở nhanh chóng: Chỉ cần xoay tay gạt 90 độ, van mở hoặc đóng hoàn toàn, tiết kiệm thời gian vận hành.
• Thiết kế nhỏ gọn, nhẹ: Thân van ngắn, kết nối ren tiện lợi, phù hợp cho không gian hẹp như hộ gia đình, chung cư, hoặc xưởng sản xuất nhỏ.
• Độ kín cao, chống rò rỉ: Bi van inox SUS304/SUS316 kết hợp gioăng PTFE đảm bảo không rò rỉ, kể cả trong môi trường nước nóng hoặc khí nén.
• Chịu áp suất và nhiệt độ tốt: Hoạt động ổn định ở áp suất 1.6 MPa và nhiệt độ lên đến 120°C, đáp ứng nhu cầu của hệ thống nước, khí, dầu nhẹ.
• Giá thành cạnh tranh: Vật liệu đồng thau/inox giá hợp lý, phù hợp cho cả dự án dân dụng và công nghiệp nhẹ.
• Dễ bảo trì: Kết nối ren dễ tháo lắp, hỗ trợ vệ sinh hoặc thay thế gioăng mà không cần dụng cụ phức tạp.

2. Nhược điểm van bi Q11F-16.

• Hạn chế trong môi trường ăn mòn mạnh: Không phù hợp với axit đậm đặc, dung dịch muối, hoặc hóa chất có tính ăn mòn cao.
• Gioăng dễ mòn nếu vận hành liên tục: Trong môi trường có cặn bẩn hoặc áp suất vượt quá giới hạn, gioăng PTFE có thể hư hỏng, cần thay định kỳ.
• Không hỗ trợ điều khiển từ xa: Chỉ có phiên bản tay gạt, khó tích hợp với hệ thống tự động trừ khi lắp thêm bộ truyền động điện/khí nén.

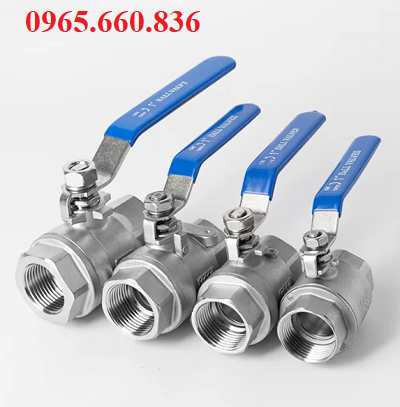

IV. Ứng dụng thực tế van bi Q11F-16.

Van bi Q11F-16 được ứng dụng rộng rãi nhờ thiết kế nhỏ gọn, vận hành linh hoạt, và chi phí hợp lý. Các lĩnh vực sử dụng chính bao gồm:

• Hệ thống cấp thoát nước dân dụng: Lắp đặt trong các tòa nhà chung cư, khu dân cư, nhà ở để kiểm soát dòng nước sinh hoạt, đặc biệt tại các điểm phân nhánh đường ống.
• Công nghiệp nhẹ: Sử dụng trong các nhà máy sản xuất đồ uống, thực phẩm đóng hộp, hoặc xưởng cơ khí để điều chỉnh dòng nước, khí nén, hoặc dầu nhẹ.
• Phòng cháy chữa cháy (PCCC): Ứng dụng trong hệ thống cấp nước chữa cháy tại nhà xưởng, trung tâm thương mại, đảm bảo đóng mở nhanh khi cần thiết.
• Ngành thực phẩm và đồ uống: Kiểm soát dòng nguyên liệu (nước, siro, dung dịch thực phẩm) trong dây chuyền sản xuất, đáp ứng tiêu chuẩn vệ sinh.
• Nông nghiệp và tưới tiêu: Điều chỉnh dòng nước trong hệ thống tưới phun sương, tưới tự động tại các trang trại, nhà kính nông nghiệp.
• Hệ thống khí nén: Lắp đặt trong các trạm bơm khí hoặc nhà máy sản xuất linh kiện điện tử, đảm bảo kiểm soát dòng khí hiệu quả.

Với khả năng đóng mở thường xuyên và độ bền cao, van bi Q11F-16 là giải pháp tối ưu cho các hệ thống yêu cầu vận hành nhanh, đặc biệt trong môi trường dân dụng và công nghiệp nhẹ.

V. Tại sao nên sử dụng van bi Q11F-16 trong hệ thống của bạn? Những câu hỏi thường gặp.

Van bi Q11F-16 là lựa chọn lý tưởng nhờ sự kết hợp giữa hiệu suất, độ bền, và chi phí hợp lý. Dưới đây là các câu hỏi thường gặp giúp bạn hiểu rõ hơn về sản phẩm:

Van bi Q11F-16 chịu được áp suất và nhiệt độ tối đa bao nhiêu?

• Van chịu áp suất tối đa 1.6 MPa (16 bar) và nhiệt độ từ -10°C đến 120°C, phù hợp cho nước nóng, khí nén, và dầu nhẹ trong môi trường công nghiệp nhẹ.

Van có dùng được cho nước nóng hoặc hơi không?

• Có, gioăng PTFE chịu nhiệt cho phép van bi Q11F-16 hoạt động tốt với nước nóng lên đến 120°C. Tuy nhiên, không khuyến khích dùng cho hơi áp suất cao.

Có thể lắp van theo chiều nào cũng được không?

• Đúng vậy, thiết kế đối xứng của van cho phép lắp ngang, dọc, hoặc bất kỳ hướng nào, miễn là tay gạt dễ thao tác và không cản trở dòng chảy.

Van có bị kẹt sau thời gian dài sử dụng không?

• Trong môi trường nước sạch, van hoạt động mượt mà. Nếu nước có cặn bẩn hoặc kim loại (sắt, canxi), bi van có thể bị cứng. Vệ sinh định kỳ (6-12 tháng) hoặc thay gioăng sẽ khắc phục vấn đề.

Tay gạt bị gãy có thay được không?

• Có, tay gạt được thiết kế tháo rời, dễ thay thế nếu bị hỏng do va đập hoặc sử dụng sai cách. Liên hệ nhà cung cấp để được cung cấp phụ kiện chính hãng.

Van có phù hợp cho hệ thống tự động không?

• Phiên bản tay gạt không hỗ trợ tự động hóa, nhưng có thể lắp thêm bộ truyền động điện hoặc khí nén để điều khiển từ xa, tùy theo yêu cầu hệ thống.

Làm sao để biết van phù hợp với đường ống của tôi?

• Kiểm tra kích thước ren (DN15-DN50), tiêu chuẩn ren, và lưu chất (nước, khí, dầu nhẹ). Đội ngũ kỹ thuật của nhà cung cấp có thể tư vấn chi tiết.

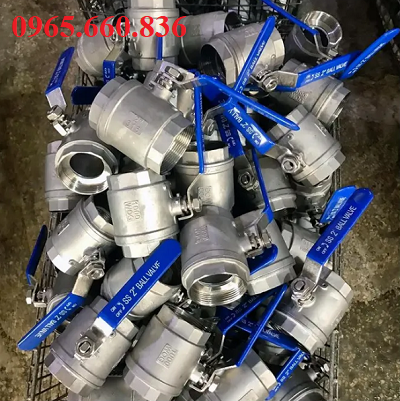

VI. Báo giá van bi Q11F-16.

Công ty TNHH Vật tư Công nghiệp Thuận Phát là nhà cung cấp uy tín van bi Q11F-16 chính hãng, nhập khẩu trực tiếp từ các nhà sản xuất hàng đầu tại Hàn Quốc, Trung Quốc, và Đài Loan. Với nhiều năm kinh nghiệm, chúng tôi cam kết mang đến van bi tay gạt chất lượng cao, đáp ứng nhu cầu của hàng trăm dự án dân dụng, công nghiệp nhẹ, và hệ thống PCCC trên toàn quốc.

Cam kết của Thuận Phát:

• Hàng chính hãng 100%: Cung cấp đầy đủ chứng từ CO-CQ, kiểm tra chất lượng trước khi giao.
• Độ kín và độ bền cao: Van được kiểm định nghiêm ngặt, không rò rỉ, vận hành ổn định.
• Bảo hành dài hạn: Chính sách bảo hành 12-24 tháng, hỗ trợ đổi trả minh bạch theo quy định.
• Giá cả cạnh tranh: Báo giá nhanh, chiết khấu hấp dẫn cho đại lý, dự án lớn, hoặc đơn hàng số lượng nhiều.
• Kho hàng đa dạng: Sẵn sàng cung cấp kích cỡ từ DN15 đến DN50, giao hàng toàn quốc.
• Tư vấn kỹ thuật chuyên sâu: Hỗ trợ chọn van phù hợp, hướng dẫn lắp đặt và bảo trì để tối ưu hiệu suất.

Đừng để hệ thống của bạn gặp rủi ro vì van kém chất lượng!

Xem thêm: Van bi Q41F-16C

Hotline liên hệ đặt hàng: 0965.660.836
