Van bi thuỷ lực

1. Van bi thủy lực là gì?

Van bi thủy lực là van bên trong có thiết kết một quả bi giổng dùng để ngăn chặn và lưu thông dòng chất lưu thông qua van. Dòng van bi thủy lực có kiểu thiết kế rất đặc biệt, thường có kích thước nhỏ chỉ từ DN15 – DN50 và được sử dụng bằng bộ điều khiển tay gạt.

Van bi thủy lực có có kiểu hoạt động rất giống như van bi, là dòng van công nghiệp được thiết kế dể sử dụng trong ngành thủy lực kiểm soát dòng lưu chất lỏng.

2. Thông số kỹ thuật van bi thủy lực

• Kích cỡ: 15A – 50A
• Chất liệu: Thép, inox, gang, đồng
• Kiểu lắp: Lắp ren, mối nối hàn, mối nối lắp bích
• Bộ chuyển động: Tay gạt
• Tiêu chuẩn: JIS, DIN
• Áp lực làm việc: 10bar – 16 bar
• Nhiệt độ làm việc: 0 độ C – 120 độ C
• Xuất xứ: Trung Quốc, Hàn Quốc, Nhật Bản, Châu Âu
• Bảo hành: 12 tháng

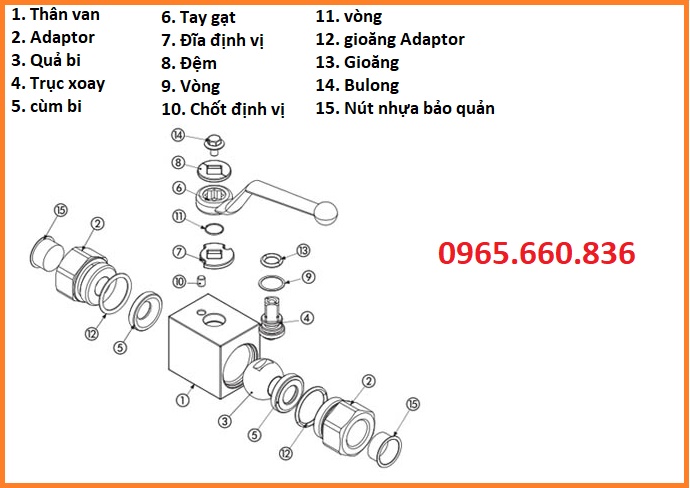

3. Cấu tạo van bi thủy lực

Thân van

Thân van bi có cấu tạo từ chất liệu inox304, inox316, thép, gang, đồng là bộ phận bao bọc các bộ phận nhỏ của van được kết nối với đường ống theo dạng lắp ren, mối nối hàn, mối nối bích.

Trục van

Trục van được làm từ chất liệu đồng, gang, inox, là bộ phận bên trong van bi được liên kết với bộ chuyển động và quả bi, khi sử dụng bộ chuyển động tay gạt, thì momen xoắn từ tay gạt sẽ tác động lên trục van khi đó quả bi chuyển động quay theo trục làm quả bi mở.

Tay gạt

Tay gạt thường được làm bằng chất liệu inox, thép, gang, đồng  là bộ phận tác động xuống trục van, khi gạt tay gạt khi đó trục van quay làm chuyển động quả bi quay.

Quả bi

Quả bi là bộ phận bên trong van bi có một lỗ rỗng xuyên qua bi, củng là bộ phận quan trọng nhất của van, ngăn và cho các dòng lưu chất chảy qua van. Quả bi được làm từ chất liệu inox, gang.

Giăng làm kín là bộ phận giúp làm kín bên trong van không cho các chất chảy ngược lại và rò rỉ ra bên ngoài.

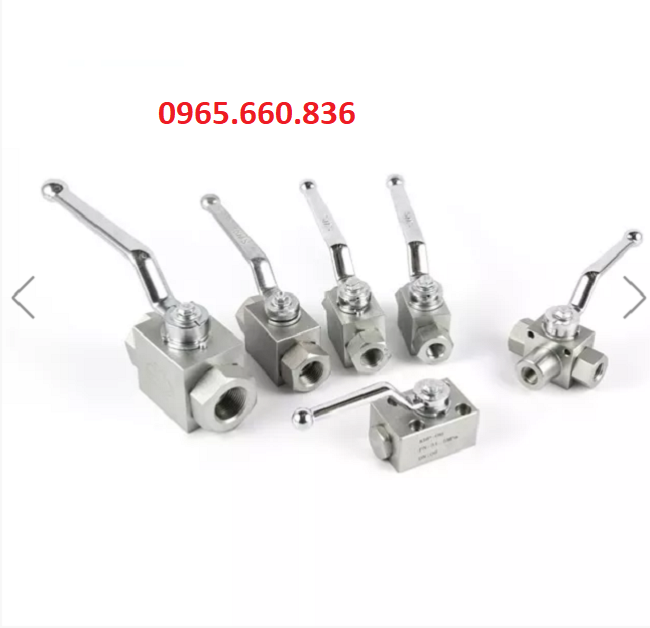

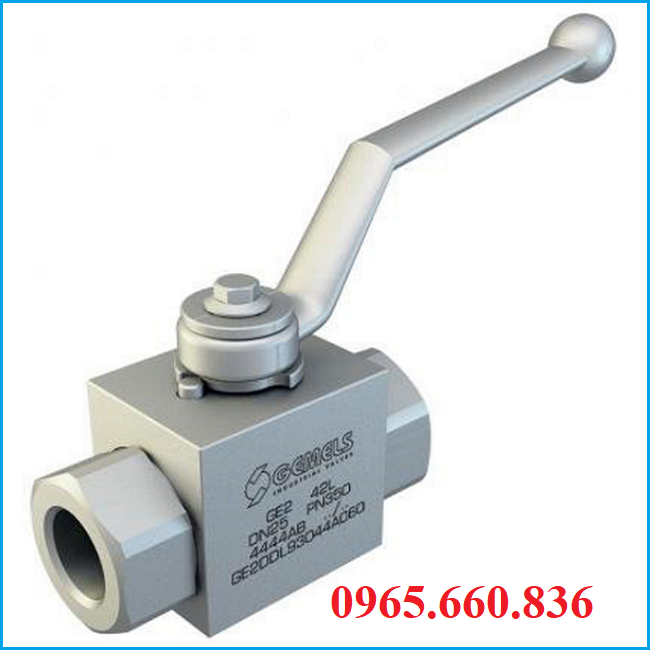

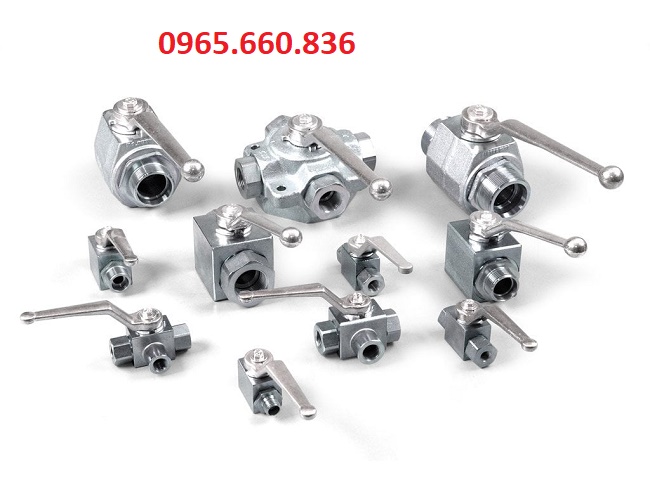

4. Hình ảnh van bi thủy lực

5. Ứng dụng van bi thủy lực

Do van có tính năng vượt trội về chất liệu và ngoại hình chắc chắc mang lại thì loại thiết bị này được ứng đụng nhiều trong ngành công nghiệp khác nhau dùng để điều tiết các dòng chất. Dưới đây là một số ứng dụng của van bi thủy lực.

• Van bi thủy lực ứng dụng trong các nhà máy nông nghiệp, ngành hóa chất.
• Van bi thủy lực ứng dụng trong các ngành công nghiệp khí đốt, hóa dầu
• Van bi thủy lực ứng dụng trong các hệ thống nước, đường ống dẩn khí, hệ thống áp xuất cao.

6. Ưu điểm nhược điểm van bi thủy lực

6.1. Ưu điểm

• Ưu điểm van bi thủy lực có cấu tạo đặc biệt và được làm từ các chất liệu khác nhau như inox, gang, đồng, thép vì vậy nên làm việc được trong các môi trường khắc nghiệt, áp xuất cao, những nơi con người ít lui tới.
• Ưu điểm van bi thủy lực trong quá trình vận hành không bị rò rỉ do có cấu tạo hai bề mặt làm kín được cải tiến với trình độ ngày nay, vật liệu làm kín của van thủy lực hầu hết được làm từ chất liệu cao su.
• Ưu điểm van bi thủy lực có cấu tạo đơn giản, thân van có dạng hình vuông, thiết kế chắc chắn, dễ dàng lắp đặt, bảo trì và thay thế, có khả năng đóng mở van khá nhanh, gạt theo 1 góc 90 độ để mở van.

6.2. Nhược điểm

Nhược điểm van bi thủy lực loại van này không có kích thước quá lớn do vậy không lắp được cho các hệ thống đường ống lớn trên DN100, đối với loại van này sau một thời gian sử dụng thì gioăng van xuống cấp gây tình trạng rò rỉ bên trong thân van.

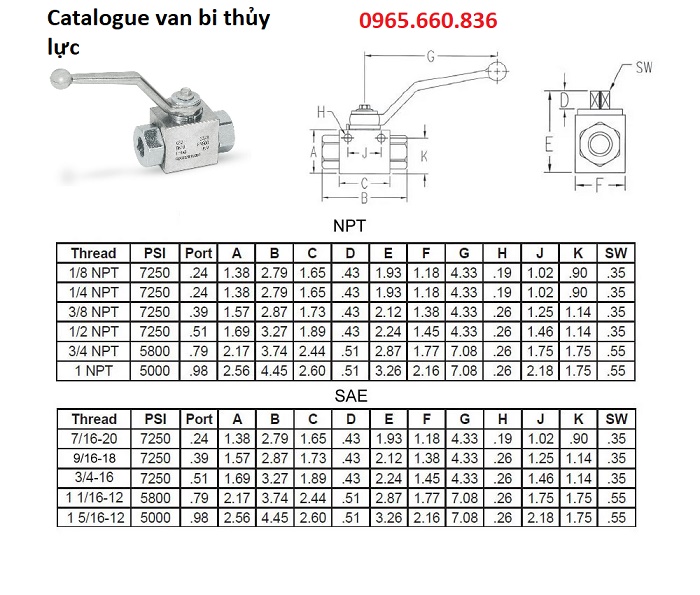

7. Cataloguevan bi thủy lực

Hiện nay chúng tôi đang cung cấp catalogue van bi thủy lực và hỗ trợ tư vấn lắp đặt van cho quý khách. Xem hình ảnh dưới đây để biết thêm thông tin, thông số kỹ thuật của van.

8. Báo giá van bi thủy lực

Do nhu cầu sử dụng ngày càng phát chuyển hiện nay van bi thủy lực đóng một vai trò quan trọng trong ngành công nghiệp và phát truyển trong nước, vì thế nên Công Ty TNHH Thuận Phát chúng tôi đang cung cấp các loại van bi thủy lực được nhâp khẩu ở các nước khác nhau, với nhiều dạng kích cỡ để đáp ứng đủ nhu cầu của khách hàng.

Liên hệ ngay tới hotline 0965.660.836 để được hỗ trợ tư vấn, báo giá van bi thủy lực và van bi một mảnh 1PC

Nguồn: vanhanoi.vn
