Van bi vi sinh 3PC Q81F-16P/R

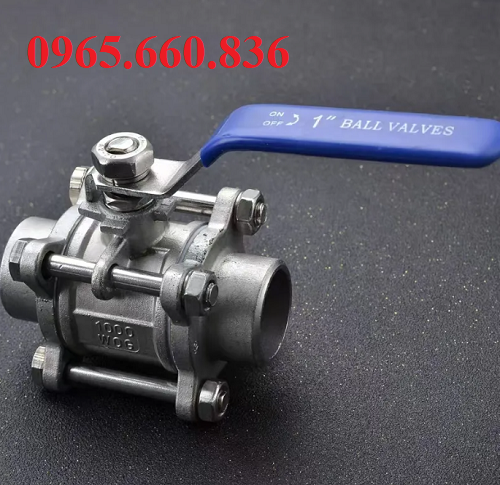

I. Tìm hiểu chung van bi vi sinh 3PC Q81F-16P/R?

Van bi vi sinh 3PC Q81F-16P/R là dòng van chuyên dụng, đáp ứng yêu cầu độ sạch cao trong các ngành thực phẩm, dược phẩm và mỹ phẩm. Được chế tạo từ inox 304 hoặc inox 316L, van có độ bền vượt trội, chống ăn mòn và dễ dàng tháo lắp để vệ sinh, phù hợp với các quy trình hiện đại.

Sản phẩm sử dụng kết nối clamp theo tiêu chuẩn DIN hoặc SMS, kết hợp sử dụng gioăng PTFE, EPDM đạt chứng nhận FDA đảm bảo an toàn trong hệ thống đường ống. Bề mặt van được đánh bóng tinh xảo, giảm thiểu bụi bẩn, đáp ứng tiêu chuẩn khắt khe của môi trường sản xuất.

II. Giải thích kí hiệu mã van bi vi sinh 3PC Q81F-16P/R.

Mã van bi vi sinh 3PC Q81F-16P/R cung cấp đầy đủ thông tin về cấu tạo, chất liệu và ứng dụng của van trong các ngành thực phẩm, dược phẩm, và mỹ phẩm. Dưới đây là giải thích chi tiết từng ký hiệu:

• Q: Chỉ dòng van bi, theo tiêu chuẩn đặt mã Trung Quốc.
• 8: Kiểu kết nối clamp, dễ tháo lắp, lý tưởng cho quy trình vệ sinh CIP/SIP.
• 1: Cấu tạo 1 thân bi, thiết kế gọn nhẹ, tối ưu cho hệ thống vi sinh.
• F: Floating Ball, đảm bảo độ kín cao ở áp suất vừa và nhỏ.
• 3PC: Van 3 mảnh , hỗ trợ tháo rời để vệ sinh hoặc bảo trì.
• 16: Áp suất định mức PN16 (1.6 MPa, 16 bar), phù hợp cho nhiều hệ thống.
• P/R: Chất liệu thân van:
• P: Inox 304, dùng cho ứng dụng tiêu chuẩn.
• R: Inox 316L, chống ăn mòn vượt trội, phù hợp với dược phẩm và hóa chất.

Tóm lại, van bi vi sinh Q81F-16P/R là dòng van inox 3 mảnh, kết nối clamp, chịu áp suất 16 bar, với tùy chọn inox 304 hoặc 316L, đáp ứng tiêu chuẩn vệ sinh khắt khe trong sản xuất sạch.

III. Cấu tạo và nguyên lý hoạt động van bi vi sinh 3PC Q81F-16P/R.

1. Cấu tạo van bi vi sinh 3PC Q81F-16P/R.

Loại van bi này có cấu tạo đơn giản gồm 5 bộ phận chính đảm bảo cho van hoạt động ổn định và bền bỉ:

• Thân van: Được làm từ vật liệu inox cao cấp inox304 hoặc inox316 giúp cho van hoạt động bền bỉ trong nhiều môi trường khắc nghiệt khác nhau. Điểm đặc biệt của loại van này là được thiết kế 3 mảnh gắn lại với nhau bằng các bu lông, đai ốc. Kiểu lắp đặt này giúp cho quá trình lắp đặt và bảo dưỡng định kỳ trở nên dễ dàng.
• Bi van: Bộ phận trực tiếp điều tiết dòng chảy, bi van được làm từ inox, nó được đục một lỗ xuyên tâm đi qua bi van giúp điều tiết dòng chảy.
• Trục van: Được làm từ thép không gỉ, đảm bảo chịu được lực xoay trong quá trình hoạt động. Tác dụng chính của trục van là truyền lực tác động từ bên ngoài vào bên trong bi van.
• Bộ phận điều khiển: Sử dụng tay gạt để điều khiển van, tay gạt thường được bọc một lớp lót cao su và phủ một lớp sơn chống mài mòn. Tay gạt của van có phạm vi hoạt động từ 0 đến 90 độ.
• Gioăng làm kín: Bộ phận đảm bảo độ kín và chống rò rỉ cho thiết bị, cấu thành từ PTFE có độ bền cao, chịu được nhiệt và áp suất lớn.

2. Nguyên lý hoạt động van bi vi sinh 3PC Q81F-16P/R.

Van bi vi sinh 3PC Q81F-16P/R có nguyên lý hoạt động đơn giản. Đầu tiên khi thiết bị ở trạng thái mở, lúc này tay gạt và bi van được đặt song song với hệ thống đường ống, dòng chảy đi qua thiết bị mà không phải chịu bất cứ lực cản nào. Đối với trường hợp van đóng, tay gạt và bi van được đặt vuông góc với hệ thống đường ống, ngăn dòng chảy đi qua van hoàn toàn.

Nhờ nguyên lý hoạt động đơn giản mà van bi vi sinh 3PC Q81F-16P/R được ứng dụng nhiều trong các ngành công nghiệp lớn nhỏ khác nhau. Quá trình vận hành nhanh chóng, kịp thời, tốn ít công sức của người điều khiển.

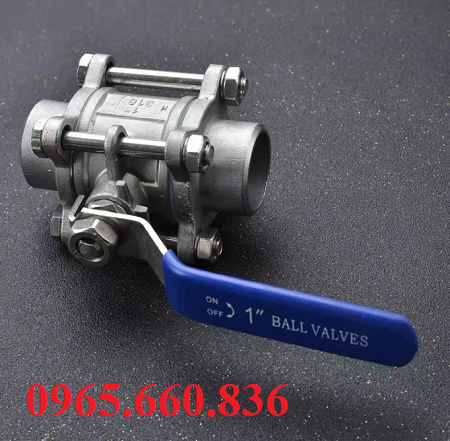

IV. Đặc điểm ứng dụng của van bi vi sinh 3PC Q81F-16P/R.

Van bi vi sinh 3PC Q81F-16P/R là giải pháp tối ưu cho các ngành yêu cầu vệ sinh nghiêm ngặt như thực phẩm, dược phẩm, mỹ phẩm, và công nghệ sinh học. Với thiết kế inox 304/316L, kết nối clamp, và gioăng PTFE/EPDM đạt chuẩn FDA, van đảm bảo hiệu suất cao và an toàn tuyệt đối. Dưới đây là các ứng dụng cụ thể:

Ngành thực phẩm và đồ uống: Van được sử dụng rộng rãi trong dây chuyền sản xuất sữa, bia, nước giải khát, và nước ép. Kết nối clamp cho phép tháo lắp nhanh, tiết kiệm thời gian vệ sinh, phù hợp với tiêu chuẩn HACCP và GMP. Bề mặt inox 316L đánh bóng gương ngăn ngừa vi khuẩn, đảm bảo an toàn thực phẩm và không để lại cặn bẩn.

Ngành dược phẩm và mỹ phẩm: Trong sản xuất thuốc tiêm, kem dưỡng, hoặc nước hoa, van đáp ứng yêu cầu vô trùng nhờ gioăng PTFE/EPDM đạt chuẩn FDA và vật liệu inox 316L chống ăn mòn hóa chất. Van chịu được tiệt trùng bằng hơi nước ở nhiệt độ cao, không phản ứng với dược chất, đảm bảo chất lượng sản phẩm cuối.

Công nghệ sinh học: Van kiểm soát dòng chảy của vi chất, enzym, hoặc môi trường nuôi cấy vi sinh trong phòng thí nghiệm và nhà máy sản xuất. Thiết kế 3 mảnh cho phép vệ sinh kỹ lưỡng, loại bỏ nguy cơ nhiễm tạp. Độ kín khít cao từ bi trôi đảm bảo độ tinh khiết, hỗ trợ các quy trình nghiên cứu và sản xuất sinh học chính xác.

Hệ thống lọc tinh và lọc vi sinh: Van đảm bảo dòng chảy ổn định, không gây nhiễu hoặc xung, lý tưởng cho các cụm lọc màng hoặc lọc vi sinh yêu cầu độ chính xác cao. Bi trôi và gioăng chất lượng cao duy trì độ kín khít, ngăn rò rỉ, giúp hệ thống lọc hoạt động hiệu quả trong sản xuất nước tinh khiết hoặc dược phẩm.

Các ứng dụng công nghiệp khác: Van còn được dùng trong hệ thống xử lý nước RO, sản xuất hóa chất nhẹ, hoặc các dây chuyền yêu cầu vật liệu chống ăn mòn và vệ sinh định kỳ. Khả năng vận hành đơn giản bằng tay gạt và độ bền của inox 316L giúp van phù hợp với nhiều môi trường công nghiệp hiện đại.

Van bi vi sinh Q81F-16P/R là lựa chọn hàng đầu cho các hệ thống vi sinh hiện đại, đảm bảo hiệu quả sản xuất, an toàn vệ sinh, và tuân thủ các tiêu chuẩn quốc tế.

V. Lắp đặt van bi vi sinh 3PC Q81F-16P/R.

Van bi vi sinh 3PC Q81F-16P/R là giải pháp lý tưởng cho các ngành công nghiệp và dân dụng khác nhau, lắp đặt đúng kỹ thuật đảm bảo vệ sinh và hiệu suất:

• Bước 1: Kiểm tra van bi, kiểm tra các bộ phận như thân van, gioăng làm kín, kiểm kết nối để đảm bảo không bị hư hỏng sau quá trình sử dụng. Bước tiếp là làm sạch đường ống và khu vực lắp đặt, loại bỏ tạp chất, cặn bẩn, đáp ứng tiêu chuẩn.
• Bước 2: Sau khi kiểm tra xong thì tiếp theo là lắp đặt gioăng PTFE/EPDM đúng vị trí tại đầu nối của đường ống. Căn chỉnh van giữa hai đầu nối đảm bảo khít khít, siết chặt clamp với lực vừa đủ để tránh làm hỏng gioăng hoặc biến dạng mặt nối.
• Bước 3: Cố định thân van inox304/316L chắc chắn vào hệ thống, xoay tay gạt trong phạm vi 90 độ để kiểm tra độ đóng mở của van đảm bảo ổn định và không bị rò rỉ.
• Bước 4: Chạy thử hệ thống bằng nước hoặc dung dịch vệ sinh để kiểm tra độ kín khít, nếu phát hiện rò rỉ tại clamp hoặc trục van, điều chỉnh lực siết hoặc thay gioăng FDA mới để đảm bảo an toàn.
• Bước 5: Ghi lại thông tin tình trạng van, hướng đóng mở, loại gioăng, ngày lắp đặt. Hướng dẫn vận hành và bảo trì định kỳ theo tiêu chuẩn vi sinh, bàn giao hệ thống khi hoạt động ổn định.

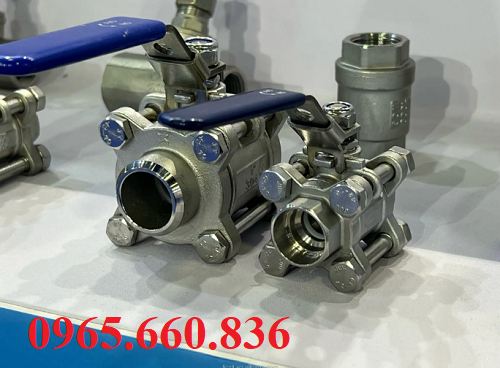

VI. Nhà cung cấp van bi vi sinh 3PC Q81F-16P/R chính hãng.

Các bạn đang tìm sản phẩm van bi vi sinh 3PC Q81F-16P/R chính hãng mà chưa tìm được nhà cung cấp uy tín, các bạn hãy liên hệ ngay với Công ty TNHH VTCN Thuận Phát. Công ty chúng tôi hiện nay là nhà cung cấp các thiết bị van công nghiệp, thiết bị công nghiệp đa dạng với đa dạng mẫu mã, chủng loại, kích cỡ khác nhau đảm bảo phù hợp với thiết bị của bạn.
