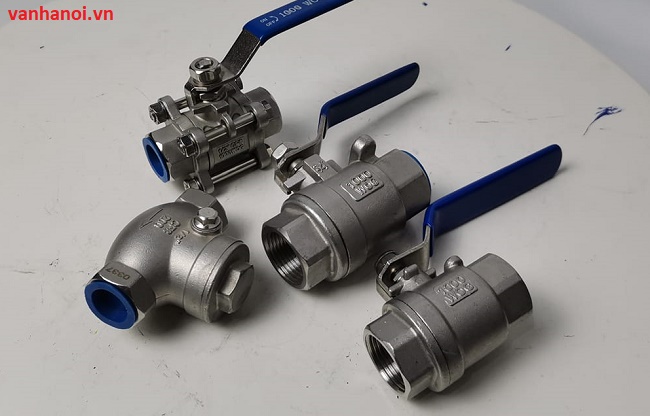

Van bi inox

1. Van Bi inox là gì?

   Van bi inox có tên tiếng anh là stainless steel ball valve được sử dụng rộng dãi và phổ biến trên thị trường hiện nay bởi được làm từ chất liệu inox 201, inox 304, inox 316 gồm 2 phần chính van bi inox và bộ chuyền động có nhiệm vụ đóng mở, điều tiết lưu lượng chảy dòng chất chảy qua đường ống.

   Van bi inox có đa dạng các kiểu kết nối ren, mặt bích, hàn, clamp có đường kính từ DN6-DN500 chịu được áp lực từ 10bar-63bar nhiệt độ van bi inox có thể chịu được từ âm 20 độ C - 200 độ C

2. Cấu tạo nguyên lí hoạt động của van bi inox

2.1. cấu tạo của van bi inox

Van bi inox có cấu tạo khá đơn giản gồm các bộ phận như sau:

- Thân bi inox: Thân van được làm từ nhiều chất như inox, gang, thép nhựa.

- Quả bi: có cấu tạo khá đơn giản được cấu tạo từ vật liệu thép không rỉ.

- Gioăng làm kín:  là một loại dạng đệm bên trong có dạng hình tròn được làm từ vật liệu cao su, vinton, teflon, NBR,… Trục van giúp kết nối với quả bi,

- Trục van: giúp kết nối với quả bi, tay gạt, tay quay để vận hành quả bi có cấu tạo từ hợp kim cứng, được làm từ hợp kim cao cấp có độ cứng chắc tuyệt vời

- Phần điều khiển: Có hai dạng là tay gạt hoặc tay quay, kết nối với trục van để điều khiển quả bi van đóng mở

2.2. Nguyên lý hoạt động của van bi inox

- Van bi inox có nguyên lí hoạt động cơ bản như sau: để đóng hoặc mở van ta dùng lực tác động lên phần tay quay hay tay gạt với góc từ 0 – 90 độ để điều khiển van đóng mở. Để mở van ta xoay tay quay theo chiều ngược kim đồng hồ để mở van và ngược lại ta quay theo chiều thuận của kim đồng hồ để đóng van. Để điều tiết lưu lượng dòng chảy lớn nhỏ ta xoay phần điều khiển theo các góc nhỏ hơn 90 độ.

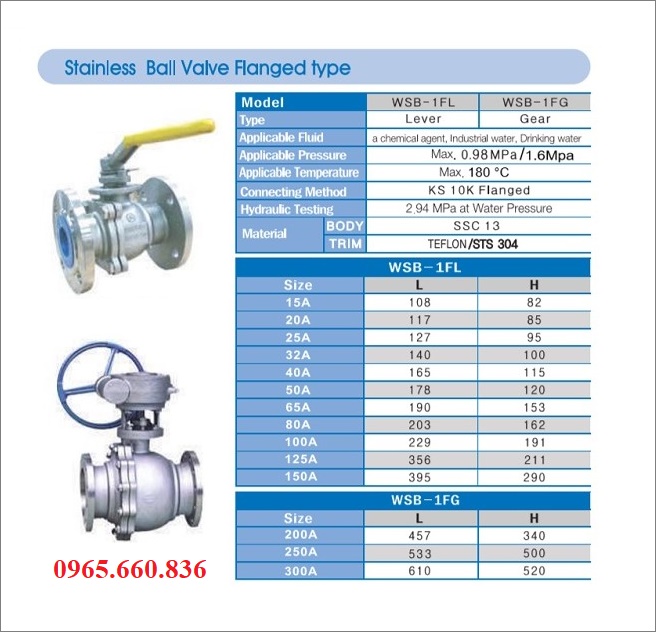

2.3. Đặc điểm thông số kỹ thuật của van bi inox

- Thông số kỹ thuật

- Kích thước van: DN15 – DN500

- Vật liệu cấu tạo: Inox 201, inox 304, inox316, inox vi sinh,…

- Nhiệt độ sử dụng: -10 – 220 độ C

- Áp lực làm việc: 10kg/cm2, 16kg/cm2, 25kg/cm2, 40kg/cm2,…

- Môi trường làm việc: Nước sạch, nước thải, hơi, khí nén, hóa chất,..

- Dạng van bi inox: 1 mảnh, 2 mảnh, 3 mảnh, tay quay, tay gạt,..

- Kiểu kết nối: nối ren, lắp bích, hàn, clamp,

- Tiêu chuẩn mặt bích: ANSI, DIN, BS, JIS, JIS10k, JIS20k,…

- Thời gian bảo hành: 1 năm

- Tình trạng hàng: Luôn có sẳn số lượng lớn

- Giây tờ, chứng chỉ: COCQ đầy đủ

- Xuất xứ: Việt Nam, Hàn Quốc, Đài Loan, Trung Quốc

3. Ưu điểm và nhược điểm của van bi inox

3.1. Ưu điểm của van bi inox

-  Có chất liệu tốt chịu được áp xuất cao

- Van được làm từ nhiều loại chất liệu khác nhau

- Nhiều kích cỡ, kích thước đa dạng

- Khả năng chống ăn mòn tốt, an toàn khi sử dụng

3.2. Nhược điểm của van bi inox

- Van có kích thước lớn cần một lực lớn để đóng mở van

- khả năng rò rỉ cao hơn so với van cầu

- Không sử dụng cho các dòng lưu chất thải, chất bẩn có nhiều rác

4. Phân loại van bi inox

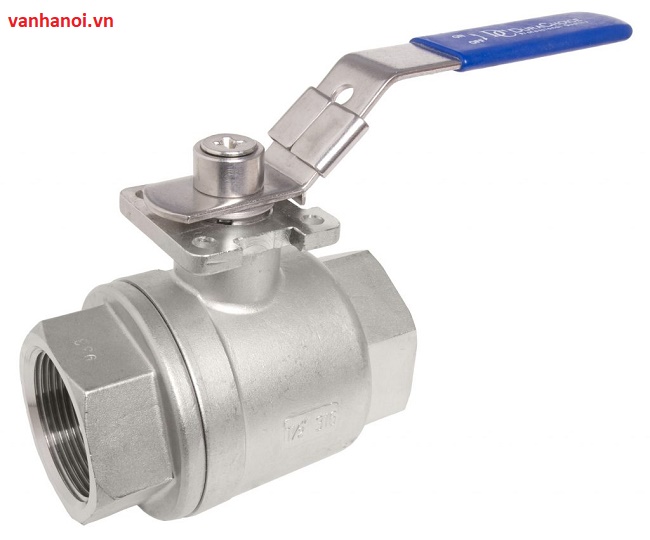

4.1. Van bi inox tay gạt

- Kiểu van bi inox: được thiết kế tay gạt có chức năng để đóng mở nhanh gạt sang trái hoặc gạt sang phải, tay gạt nhỏ gọn chiếm ít không gian vận hành dễ dàng tiện lợi có độ bền cao. Van bi inox tay gạt có kích thước từ DN6- DN200.

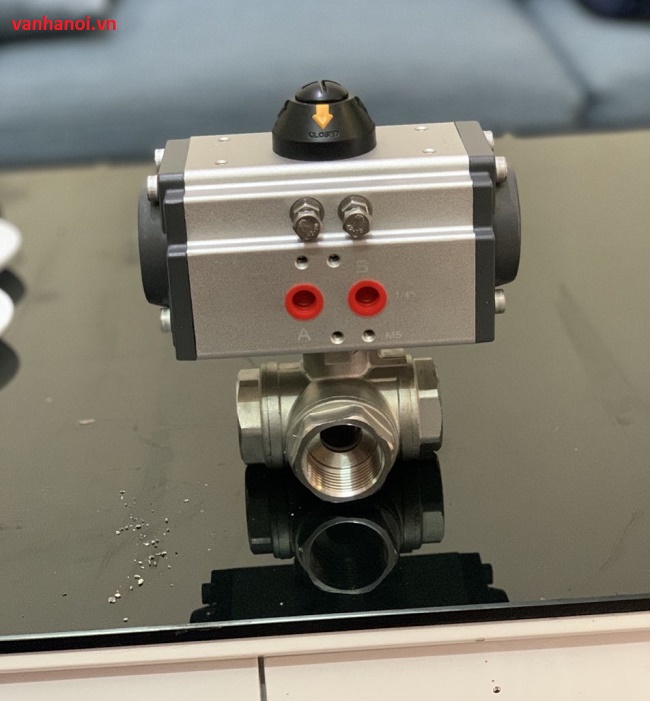

4.2. Van bi inox điều khiển khí nén

- Kiểu van bi inox: điều khiển bằng khí nén có khả năng vận hành tự động hoàn toàn bằng áp lực khí nén thay thế hoàn toàn con người làm việc bằng tay. Van bi inox điều khiển khí nén có kích thước từ DN15-DN300.

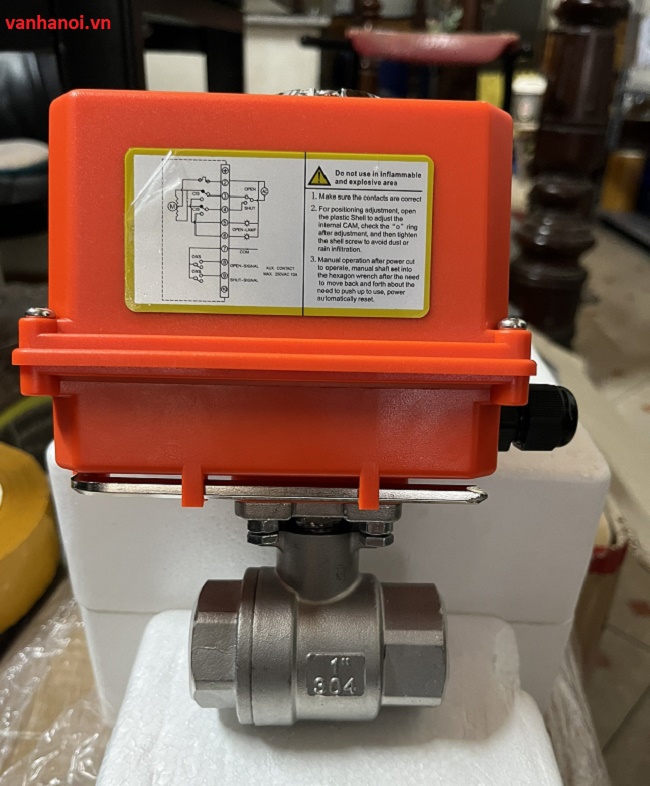

4.3. Van bi inox điều khiển điện

- kiểu van bi inox điều khiển điện: Đóng mở tự động bằng điện, tín hiệu điện 12v, 24v, 110v, 220v, 380v hoặc chạy bằng pin, pin năng lượng mặt trời thay thế sức người làm việc bằng tay. Có kích thước từ D10mm – D219mm.

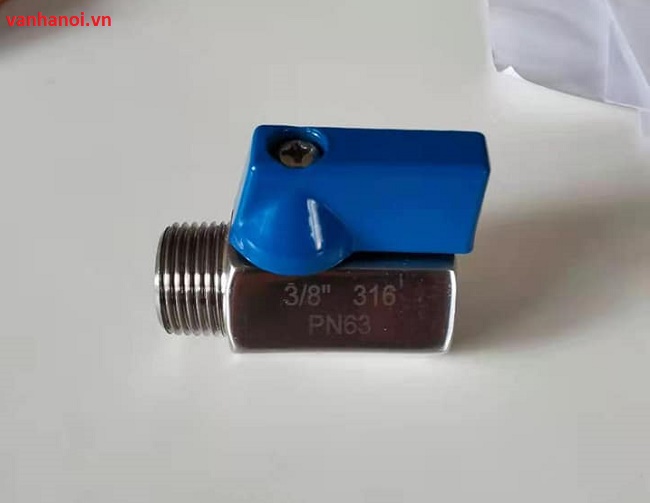

4.4. Van bi inox ren

- Kiểu van bi inox ren: Được thế kế ren bên trong để kết nối với đường ống hai đầu, với thiết kế ren tiện lợi để dễ dàng lắp đặt và tháo lắp chiếm không gian diện tích nhỏ độ kín cao. Có khích cỡ từ DN6 – DN100

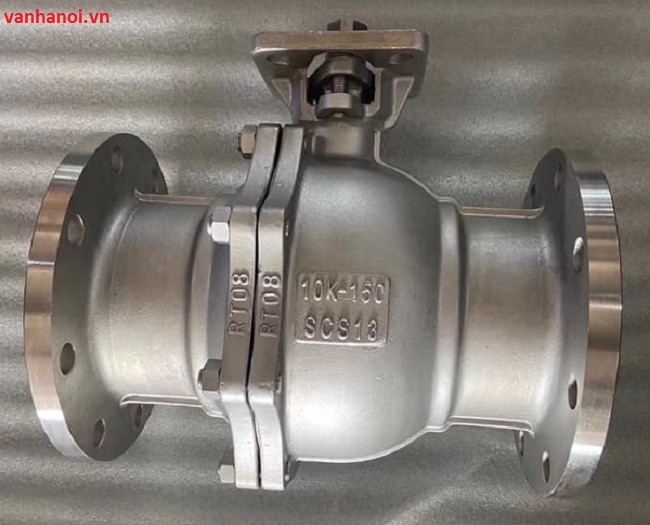

4.5. Van bi inox bích

- Kiểu van bi inox bích: được thiết kế hai đầu kết nối bằng dạng mặt bích với thiết kế mặt bích cho phép kết nối với các đường ống lớn cố định mặt bích bằng các vị trí lổ bulong tạo độ chắc chắn khi gắn lên đường ống. kích thước từ DN15 – DN200

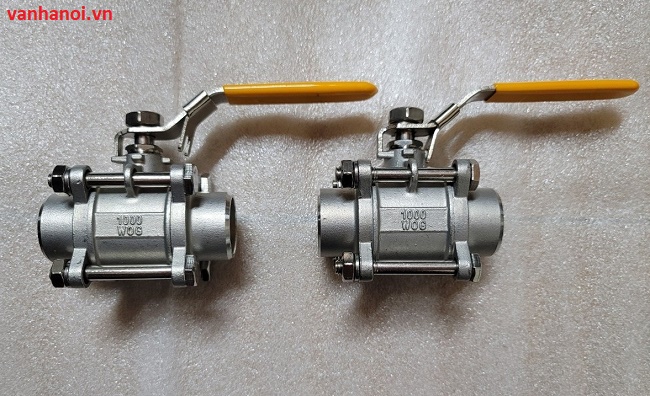

4.6. Van bi inox hàn

- Van bi inox hàn: có đặc điểm hai đầu kết nối với đường ống bằng dạng nối hàn, dạng nối hàn tạo ra độ kín cao chịu được áp lực áp xuất cao cố định đường ống và van chắc chắn trên hệ thống. kích thước từ DN10 – DN100

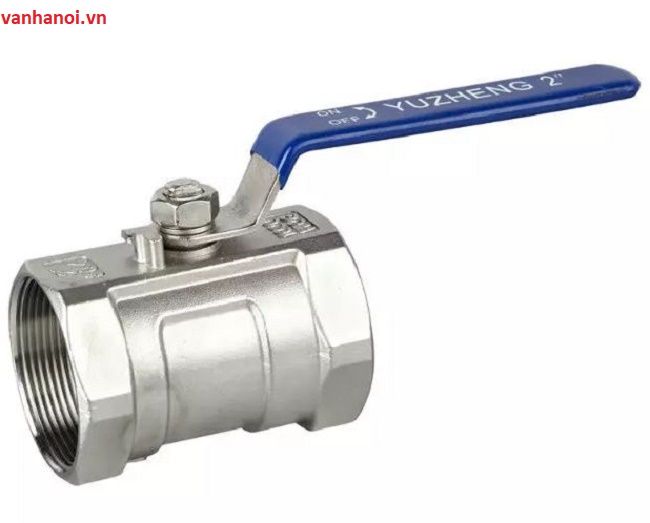

4.7. Van bi inox 201

- Van bi inox 201: là một dang van bi được chế tạo từ inox 201 trong đó chiếm tới 70% là thép, có độ sáng bóng trung bình khả năng chống ăn mòn thấp nhưng chịu được nhiệt độ và áp lực cao. Có kích thước từ DN10- DN100

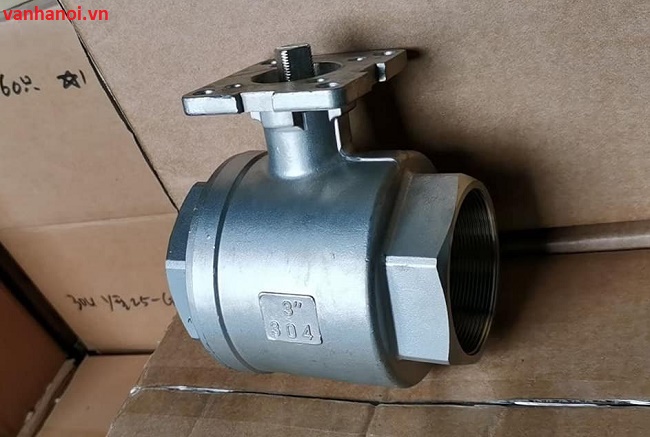

4.8. Van bi inox 304

- Van bi inox 304: có kí hiệu CF8, SCS13, SS304, SUS304 đây là dạng van bi cấu tạo thành từ thép không rỉ 304 có chứa niken crom, mangan có khả năng chống ăn mòn tốt chống rỉ sét chống bám bẩn trên các bề mặt có độ sáng bóng. Có đườn kính từ DN10 - DN100

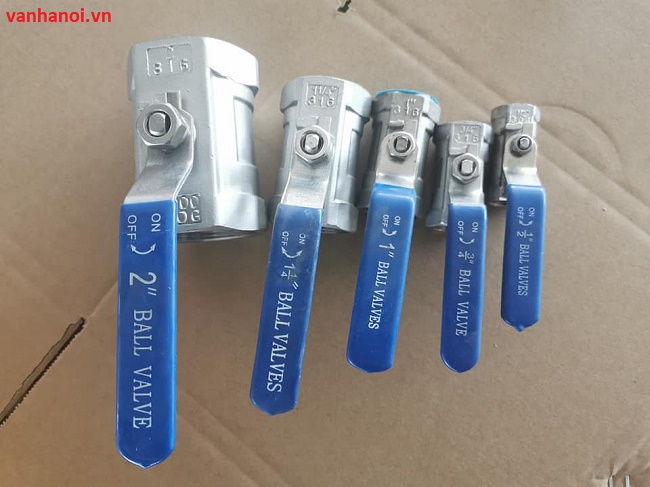

4.9. Van bi inox 316

- Van bi inox 316: có kí hiệu CS8M, SCS14, SS316, SUS316 đây là dòng van bi inox được làm từ thép không rỉ 316 có chứa thành phần niken cacbon, mangan có khả năng kháng ăn mòn kháng oxi hóa kháng hóa chất kháng nhiểm từ, có độ sáng bóng cực cao chống bám trên mọi bề mặt. có kích thước từ 10A – 200A

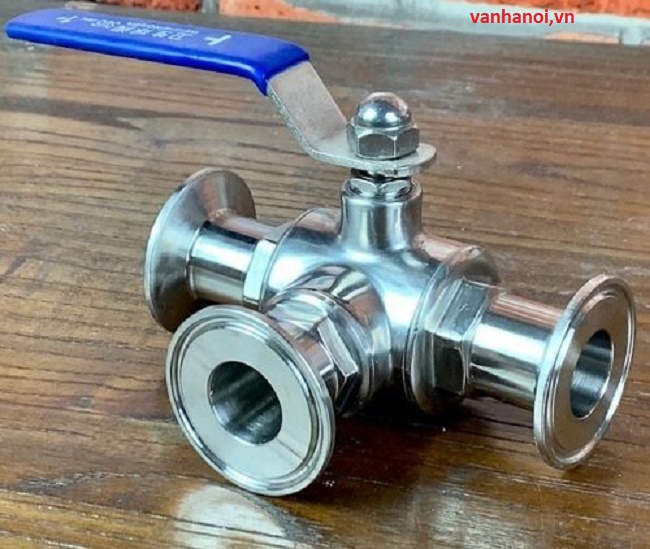

4.10. Van bi inox vi sinh

- Van bi inox vi sinh: Là kiểu van bi được thiết kế hoàn tòa bằng inox 316 khác với các loại van bi khác, van bi vi inox vi sinh có độ bóng cực cao và khả năng chống oxi tốt chịu được nhiệt độ cao, áp xuất lớn. Có kích cỡ không lớn hơn 100A

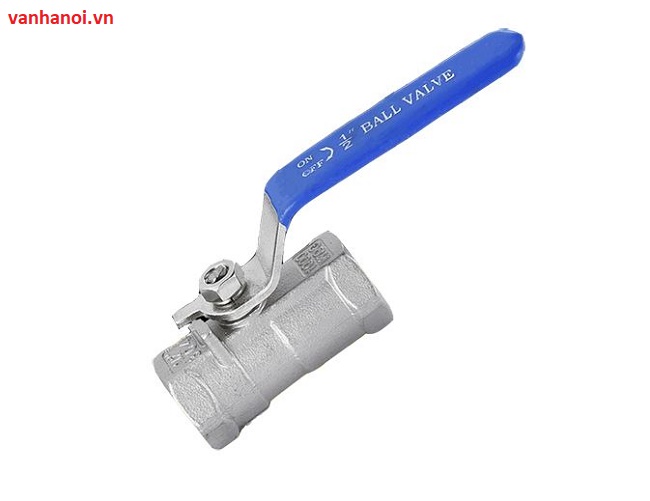

4.11. Van bi inox 1 mảnh

- Van bi inox 1 mảnh: là kiểu van bi được đúc liền phần thân nguyên khối, được làm từ chất liệu inox có kich thước đường kính nhỏ chịu được áp lực 16kg – 25kg thường sử dụng cho các hệ thống đường ống dẩn nước, khí ga khí hơi. Van bi có kích thước từ DN15 - DN60

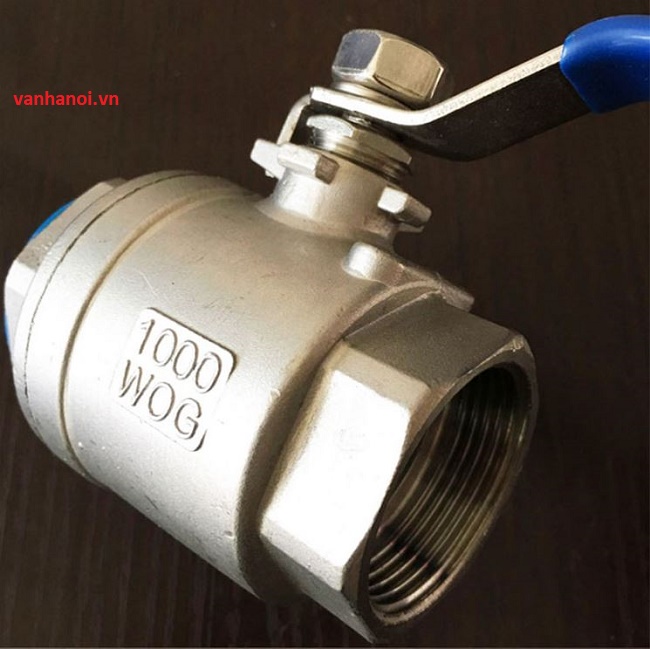

4.12. Van bi inox 2 mảnh

- Van biinox 2 mảnh: là kiểu van bi được kết nối 2 phần lại với nhau, loại này được sử dụng khá phổ biến trên thị trường hiện nay. Điểm đặc biệt của van bi inox 2 mảnh có thể tháo rời phần thân van để dễ dàng kiểm tra và sửa chửa khi gặp sự cố trong lúc vận hành. Có kích cỡ từ nhỏ tới trung bình từ DN15 – DN60

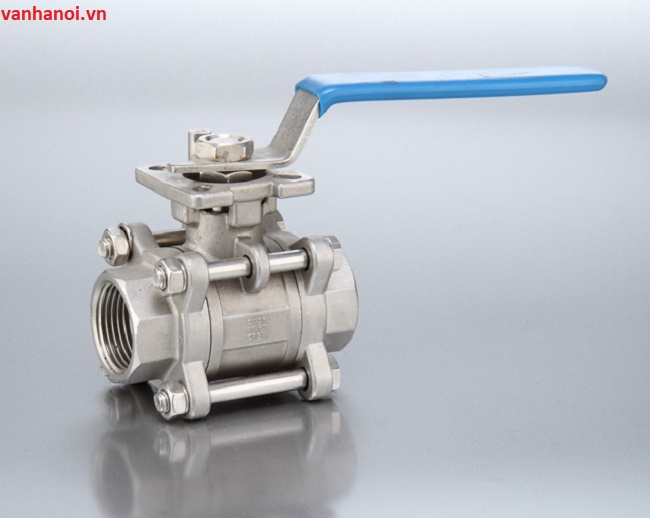

4.13. Van bi inox 3 mảnh

- Van bi inox 3 mảnh: Là kiểu van bi được ghép bởi 3 mảnh kết nối lại với nhau hai đầu của van bi có 2 ren để lắp vào hai đầu của đường ống, với loại van bi inox 3 mảnh có rất nhiều kích thước khác nhau từ DN15 – DN300 chịu được áp lực từ PN16 – PN63 dễ dàng sử dụng và vận hành

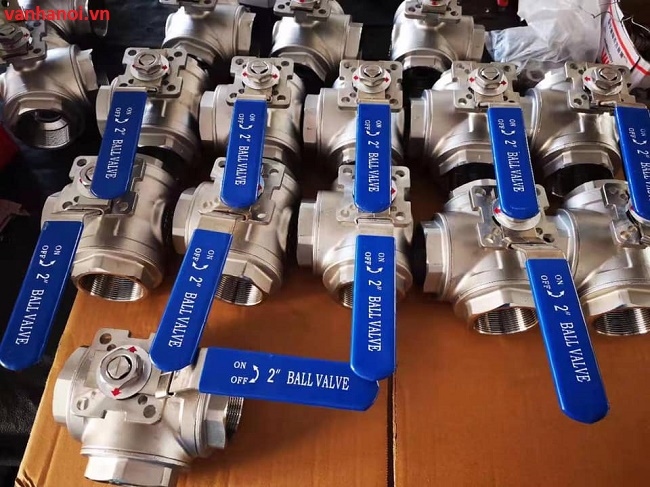

4.14. Van bi inox 3 ngã

- Van bi inox 3 ngã: Là kiểu van bi được thiết kế 3 ngã để lắp giáp với các đường ống chia làm nhiều hướng để phân chia dòng lưu chất đi theo các hướng khác nhau với 2 kiểu lắp ren, lắp bích được làm từ chất liệu inox201, inox304, inox316 chịu được áp lực cho phép PN16 – PN65

4.15. Van bi inox theo xuất xứ

- Van bi inox: Việt Nam, Trung Quốc, Đài loan, Nhật Bản, Hàn Quốc,…

5. Báo giá van bi

Đến với công ty TNHH Thuận Phát chúng tôi có rất nhiều các loại van inox với nhiều mẫu mã, kích cỡ, chất liệu, kiểu dáng khác nhau có đầy đủ các loại giấy tờ COCQ giá thành rẻ nhất, chất lượng tốt nhất giao hàng nhanh bảo hành 12 tháng.

Liên hệ ngay tới chúng tôi để được tư vấn báo giá một nhận hàng một cách nhanh nhất.

Xem thêm: Van bi thép, van bi gang, van bi nhựa
