Van bướm D71X-10

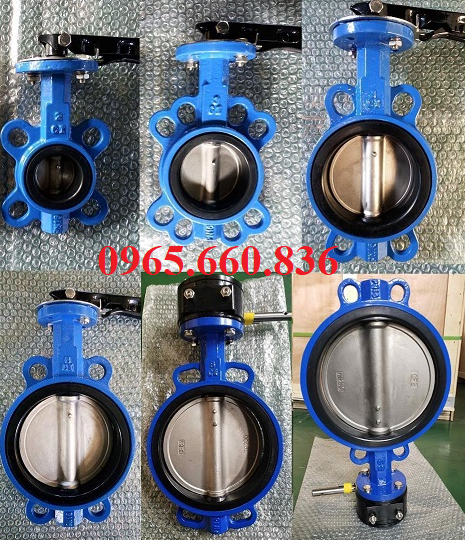

I. Giới thiệu van bướm D71X-10 là gì?

Van bướm D71X-10 là một loại van bướm có thiết kế đặc biệt với thân van dạng kẹp và khả năng hoạt động hiệu quả trong nhiều hệ thống đường ống. Đây là dòng van được sử dụng phổ biến trong các hệ thống cấp thoát nước, xử lý nước thải, các hệ thống PCCC, HVAC và nhiều ngành công nghiệp khác.

Van bướm D71X-10 thuộc nhóm van bướm điều khiển bằng tay gạt hoặc tay quay, với cấu trúc đơn giản nhưng đảm bảo khả năng đóng mở linh hoạt. Con số 10 trong mã hiệu của van thể hiện mức áp suất làm việc tối đa của van là 10bar, phù hợp với hệ thống có áp suất trung bình.

Sản phẩm này được chế tạo từ các vật liệu chất lượng cao như gang, thép không gỉ hoặc nhựa, giúp tăng độ bền, chống ăn mòn và phù hợp với nhiều môi trường làm việc khác nhau. Với thiết kế gọn nhẹ, van bướm D71X-10 dễ dàng lắp đặt và bảo trì, có chi phí hợp lý trở thành lựa chọn ưu tiên của nhiều doanh nghiệp hiện nay.

Thông số kỹ thuật chi tiết của van bướm D71X-10.

• Mã sản phẩm: D71X-10.
• Kích thước: DN50 – DN600.
• Áp suất làm việc: PN10 (10 bar).
• Nhiệt độ làm việc: max 120 độ C.
• Môi trường sử dụng: Nước sạch, nước thải, khí nén, dầu nhẹ, hóa chất loãng.
• Vật liệu chế tạo:

- Thân van: Gang, gang dẻo, thép không gỉ, nhựa.

- Đĩa van: Gang, inox cao cấp.

- Trục van: Thép không gỉ

- Gioăng làm kín: Cao su EPDM, NBR, PTFE.

• Kiểu kết nối: Dạng kẹp (Wafer).
• Tiêu chuẩn mặt bích: BS, JIS, DIN, ANSI.
• Cơ chế vận hành: Tay gạt, tay quay, bộ điều khiển khí nén, bộ điều khiển điện.
• Góc mở đĩa van: 0 – 90 độ.
• Khả năng chịu ăn mòn: Cao, tùy thuộc vào vật liệu chế tạo.
• Tuổi thọ trung bình: 8 – 15 năm (bảo dưỡng tốt).

II. Cấu tạo và catalogue van bướm D71X-10.

1. Cấu tạo van bướm D71X-10.

Van bướm D71X-10 gồm các bộ phận chính như thân van, đĩa van, trục van, gioăng làm kín và bộ điều khiển. Thân van thường được làm từ gang, thép không gỉ hoặc nhựa, thiết kế dạng kẹp giúp lắp đặt dễ dàng. Đĩa van làm từ inox hoặc gang, có nhiệm vụ xoay quanh trục để kiểm soát dòng chảy. Trục van kết nối với đĩa, chịu lực tác động khi vận hành. Gioăng làm kín bằng cao su EPDM hoặc PTFE giúp ngăn rò rỉ, đảm bảo độ kín cao. Bộ điều khiển gồm tay gạt hoặc tay quay, giúp thao tác đóng mở linh hoạt. Với thiết kế tối giản nhưng đảm bảo độ chắc chắn, van bướm D71X-10 có độ bền cao, dễ dàng bảo trì và phù hợp với nhiều hệ thống đường ống.

2. Catalogue van bướm D71X-10.

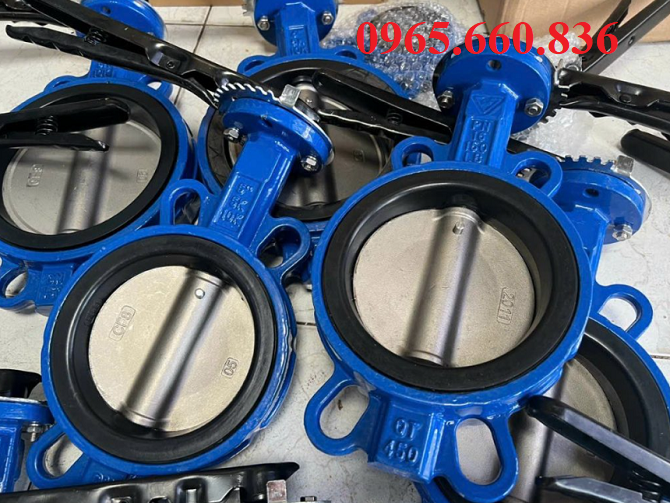

III. Ứng dụng của van bướm D71X-10.

Van bướm D71X-10 được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ thiết kế linh hoạt, dễ lắp đặt và vận hành. Những lĩnh vực quan trọng có sự góp mặt của loại van này:

1. Hệ thống cấp thoát nước.

Trong các hệ thống cấp nước sinh hoạt và thoát nước công nghiệp, van bướm D71X-10 đóng vai trò kiểm soát dòng chảy hiệu quả. Với thiết kế nhỏ gọn và khả năng vận hành nhanh, van giúp điều tiết nước một cách linh hoạt, đảm bảo hệ thống hoạt động ổn định. Chất liệu chế tạo có khả năng chống ăn mòn, phù hợp với môi trường nước sạch cũng như nước thải có tạp chất nhẹ.

2. Hệ thống xử lý nước thải.

Trong các nhà máy xử lý nước thải, van bướm D71X-10 được sử dụng để đóng mở hoặc điều tiết dòng chảy trong các bể chứa, đường ống vận chuyển. Nhờ gioăng làm kín tốt, van giúp hạn chế rò rỉ và đảm bảo hiệu suất vận hành. Ngoài ra, khả năng chịu được áp suất vừa phải và môi trường hoá chất nhẹ khiến van trở thành lựa chọn tối ưu cho ngành này.

3. Hệ thống PCCC.

Van bướm D71X-10 là một trong những thiết bị quan trọng cho hệ thống PCCC, đặc biệt ở các đường ống cấp nước cho vòi chữa cháy và các hệ thống phun nước tự động. Do cơ chế đóng mở nhanh, van giúp kiểm soát nguồn nước một cách hiệu quả trong các tình huống khẩn cấp. Độ bền và khả năng chịu áp lực tốt cũng là những yếu tố giúp van hoạt động ổn định trong thời gian dài.

4. Hệ thống HVAC.

Trong lĩnh vực HVAC, van bướm D71X-10 được dùng để điều tiết dòng lưu chất trong hệ thống làm mát hoặc sưởi ấm. Với thiết kế nhỏ gọn, van dễ dàng lắp đặt trong không gian hạn chế, đồng thời vận hành linh hoạt để điều chỉnh lưu lượng nước hoặc khí trong hệ thống làm mát. Nhờ khả năng chịu nhiệt và chống ăn mòn tốt, van giúp nâng cao hiệu suất làm việc của toàn bộ hệ thống.

5. Ngành công nghiệp thực phẩm.

Trong các nhà máy chế biến thực phẩm và đồ uống, van bướm D71X-10 được sử dụng để kiểm soát dòng chảy của nước, sữa, nước giải khát và các loại dung dịch khác. Với vật liệu gioăng làm kín an toàn, van đảm bảo không gây ảnh hưởng đến chất lượng sản phẩm. Ngoài ra, thiết kế đơn giản giúp dễ dàng vệ sinh, đáp ứng các tiêu chuẩn khắt khe trong ngành thực phẩm.

6. Ngành công nghiệp hoá chất.

Van bướm D71X-10 cũng được ứng dụng trong các hệ thống vận chuyển hoá chất có tính ăn mòn nhẹ. Với vật liệu thân van và đĩa van có khả năng chống ăn mòn tốt, van giúp đảm bảo an toàn trong quá trình vận hành. Đồng thời, khả năng đóng mở nhanh và cơ chế hoạt động đơn giản giúp giảm thiểu rủi ro trong quá trình sử dụng.

Nhờ sự đa dạng trong ứng dụng, van bướm D71X-10 trở thành một trong những thiết bị quan trọng trong nhiều ngành công nghiệp khác nhau. Với thiết kế chắc chắn, dễ lắp đặt và vận hành hiệu quả, đây là lựa chọn tối ưu cho các hệ thống cần kiểm soát dòng chảy ổn định.

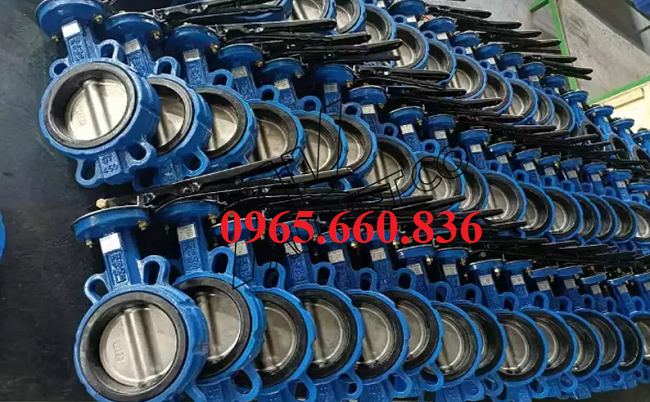

IV. Ưu điểm của van bướm D71X-10.

• Thiết kế gọn nhẹ: Dễ dàng vận chuyển, lắp đặt mà không chiếm nhiều không gian.
• Đóng mở nhanh chóng: Cơ chế vận hành đơn giản, tiết kiệm thời gian thao tác.
• Độ kín cao: Gioăng làm kín chắc chắn, hạn chế tối đa tình trạng rò rỉ.
• Chống ăn mòn tốt: Phù hợp với nhiều môi trường, kể cả hoá chất loãng và nước thải.
• Linh hoạt trong sử dụng: Áp dụng cho nhiều hệ thống từ cấp thoát nước đến công nghiệp thực phẩm.
• Lắp đặt dễ dàng: Kiểu kết nối kẹp tương thích với nhiều tiêu chuẩn của mặt bích.
• Bền bỉ, tuổi thọ cao: Hoạt động ổn định trong thời gian dài, ít hư hỏng.
• Chi phí hợp lý: Giá thành cạnh tranh, tiết kiệm chi phí đầu tư và bảo trì.

Với thiết kế đơn giản nhưng hiệu quả, van bướm D71X-10 đáp ứng tốt các yêu cầu vận hành trong hệ thống đường ống. Nhờ khả năng đóng mở linh hoạt, độ bền cao và mức giá thành hợp lý, sản phẩm này được ứng dụng rộng rãi trong các ngành công nghiệp và dân dụng. Việc lựa chọn van bướm D71X-10 không chỉ giúp tối ưu hoá hiệu suất vận hành mà còn đảm bảo sự ổn định, tiết kiệm chi phí về lâu dài.

V. Báo giá van bướm D71X-10.

Bảng giá van bướm D71X-10:

Công ty TNHH VTCN Thuận Phát là đơn vị uy tín chuyên cung cấp các thiết bị công nghiệp, đặc biệt là van công nghiệp, đồng hồ đo nước, phụ kiện đường ống chất lượng cao. Với hơn 3 năm kinh nghiệm trong ngành, Thuận Phát cam kết mang lại cho khách hàng những sản phẩm chính hãng, giá cả cạnh tranh cùng dịch vụ tư vấn, hỗ trợ kỹ thuật tận tâm. Không chỉ cung cấp hàng hoá, chúng tôi còn đồng hành cùng khách hàng trong việc lựa chọn giải pháp tối ưu nhất cho hệ thống đường ống đảm bảo hiệu suất hoạt động bền bỉ và hiệu quả.

Xem thêm: van bướm D373H-16C

Hotline liên hệ đặt hàng: 0965.660.836
